Шерхан 5 описание. Scher-Khan Magicar V — инструкция по эксплуатации. Настройка автозапуска по величине напряжения бортовой сети

Чтобы установить автозапуск с брелка Scher-Khan magicar 5 , нажмите кнопку 2 на брелке и удержите ее в нажатом состоянии более двух секунд. Этой манипуляцией автомобиль будет установлен в режим охраны при работающем моторе, двери будут заблокированы, и после этого будет произведен запуск двигателя. Если двигатель будет заведен успешно, то на брелке появится информация о том, сколько еще времени осталось работать двигателю до остановки (удобнее всего, если временной интервал программируется в минутах – от 5 до 45 минут). Если запуск состоялся, то на расстоянии можно будет увидеть легкий дым из выхлопной трубы.

Чтобы начать поездку, во время установленного интервала автозапуска, когда он еще не истек, откройте водительскую дверь, вставьте ключ зижигания в замок и переключите его в позицию, которой соответствует надпись о включенном зажигании. Все эти действия необходимо проделать не более, чем за 20 секунд, если замешкать по времени, то зажигание не включится, и мотор будет заглушен. Как вы понимаете, это предусмотрено для предотвращения злонамеренных попыток угона вашего авто.

При неудачном запуске, система Шерхан магикар 5 сделает вторую, а затем и третью попытки запустить двигатель. Если все три попытки запуска не состоялись, то охранная система стабилизируется в дежурном режиме. Чтобы вновь инициировать функцию автозапуска, нужно прежде убедиться в исправности двигателя.

Почему не работает автозапуск Scher-Khan magicar 5

Возможные причины не срабатывания автозапуска следующие:

разряжена АКБ;
температура за окном зимой достигла критично низкой отметки (препяствующей легкому срабатыванию этой функции);
могли прийти в неисправность другие системы ДВС, что затрудняет запуск двигателя;
неисправность электрики автомобиля;
проблемы связаны с иммобилайзером, который препяствует автозапуску;
индикатор показывает дымок, хотя мотор не завелся, поэтому 2 попытка запуска системой не осуществляется.

Если при попороте ключа, зажигание срабатывает, а авто запуск с дистанции не работает, то нужно его перепрограммировать, можно попробовать сделать следующее – периоды запуска сделать короче, а температуру срабатывания выставить выше.

Как срабатывает сигнализация Шерхан магикар 5 во время запуска:

Когда невозможно установить на автозапуск:

при выключенном зажигании;
если не все двери машины закрыты;
если мотор уже работает;
в машинах с механической трансмиссией – если не активен режим «резервирование».

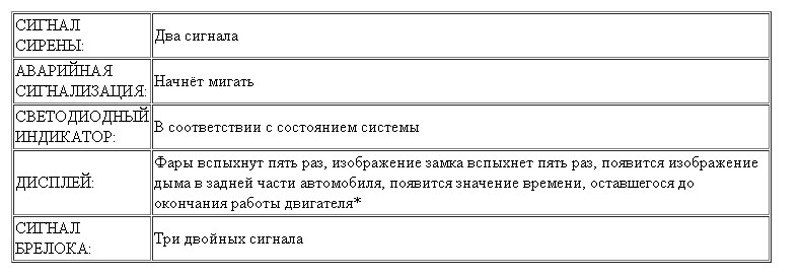

Если дистанционный запуск произведен удачно, то соотвествующие системы ведут себя следующим образом:

При автоматической остановке двигателя, системы ведут себя следующим образом:

Как установить интервал прогрева для автозапуска Шерхан магикар 5

Чтобы приступить к установке Scher-Khan magicar 5 по времени, одновременно двумя пальцами, нажмите на первую и вторую кнопки брелка и удерживайте так кнопки, в течение некоторого времени. (Интервал автозапуска возможен 2, 4 или 6 часов – какое конкретно значение выбрать, зависит от состояния АКБ и двигателя.)

1. Кратко, один раз нажать римские кнопки 2 и 4, не удерживая их – таким образом будет выключен таймер.

2. 13 раз нажать на кнопку римскую 4 (после каждого нажатия будет происходить подтверждение сиреной), после чего выждать, пока сирена 13 раз подтвердит, полученные сигналы.

3. Остается выбрать интервал автозапуска: чтобы выставить автозапуск через два часа – нажмите римскую кнопку 4, чтобы через 4 часа – нажмите римскую 3, через 8 часов – нажмите римскую 2.

4. Наконец, закончите установку автозапуска, включив таймер, для этого один раз нажмите римские кнопки 2 и 4 и сразу отпустите их.

Как установить автозапуск Шерхан магикар 5 по температуре в салоне

1. Сначала, уже известным нам способом, нужно включить режим автозапуска по времени – для этого 13 раз нажать на кнопку 4 (после каждого нажатия будет происходить подтверждение сиреной), после чего выждать, пока сирена 13 раз подтвердит, полученные сигналы.

2. Перейти в режим программирования. Для этого одновременно нажать двумя пальцами, на первую и вторую кнопки брелка и удерживать так кнопки, в течение некоторого времени.

Деактивируйте таймер (ели он еще не выключен), кратким, одновременным нажатием кнопок 2 и 4.
Нажмите 21 раз на римскую кнопку 4 – должна включиться сирена.
Дождаться, пока сирена сработает 21 раз, и после этого перейти к выбору температуры.
Чтобы автозапуск включился при минус 25°С – нажать кнопку 3, при минус 15°С – нажать кнопку 2.
Вновь включить таймер? нажатием кнопок 2 и 4.

Как запрограммировать длительность прогрева

Время прогрева на сигнализации Шерхан магикар 5 может быть выбрано в виде конкретных временных периодов в минутах (5, 15, 25 или 45 мин).

Сначала нужно включить функцию программирования, одновременным, долгим нажатием кнопок 1 и 2.
12 раз нажать кнопку 4, каждое нажатие будет сопровождаться звуковым подтверждением, и окончательное подтверждение программирования – 12 сигналов сирены подряд.
Останется выставить время прогрева. Чтобы прогрев был в течение 45 минут – нажать кнопку 4, чтобы 25 мин. – кнопка 3, 15 мин. – кнопка 2 и 5 мин. – кнопка 1.

Как запрограммировать автозапуск по бортовому напряжению

Можно запрограммировать автозапуск, на случай, если аккумулятор разрядится до 11,5 Вольт.

Войти в режим запуска по времени, 13-кратным нажатием кнопки 4.
Включить функцию программирования, одновременным, долгим нажатием кнопок 1 и 2.
20 раз, без остановки нажать на кнопку 4, после чего также 20 раз сработает сирена.
Нажать кнопку 2 – таким образом вы включите режим срабатывания автозапуска по наприяжению АКБ.

Наиболее частые проблемы при работе автозапуска

Включается режим «Valet», когда автомобиль экстренно снят с сигнализации (появляются знаки zzzz на брелоке). Чтобы решить проблему, нужно, двумя пальцами одновременно, нажимать на кнопки 1 и 3, более 2 секунд.
Когда зажигание выключено, автомобиль не глохнет. Двери заблокированы, и чтобы деактивировать автозапуск, нужно привести в активное состояние двери авто. Чтобы выйти из этой ситуации, нужно кнопкой 2 выполнить функции с 1 по 16. Чтобы выключить мотор, необходимо перевести ключ зажигания в позицию «Зажигание Выкл».
Если необходимо срочно дистанционно заглушить двигатель, когда работает автозапуск, то нажмите кнопку 2 и удерживайте ее.

Видео: Настройка автозапуска сигнализации Scher Khan magicar 5 на МКПП

Чтобы произвести автозапуск Шерхан 5 с брелока, необходимо нажать, удерживая не менее 2 секунд, кнопку II, как показано на рисунке.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

В этом случае автомобиль принудительно перейдет в режим охраны при заведенном двигателе. Двери автоматически перейдут в режим закрытия, после чего система установится в режим запуска двигателя. Если процесс запуска двигателя успешен, то на брелоке будет высвечиваться информация о времени, оставшемся до прекращения работы двигателя в минутах-секундах, и дымок из выхлопной трубы. Данное время может программироваться в режимах 15, 5, 25 минут либо 45. Для совершения поездки без останова двигателя в пределах запрограммированного продолжительности автозапуска, необходимо открыть водительскую дверь, после чего установить ключ в замок зажигания, перевести его в положение «Зажигание Вкл». Период времени между открытием двери и включением режима зажигания ограничен 20-ю секундами. Это событие предусмотрено с целью увеличения защищенности автомобиля на предмет угона в период прогрева. Если в пределах 20 сек. зажигание не будет включено, двигатель заглушится.

Если запуск двигателя был неудачным, охранная система произведет повторную попытку запуска. После 3-й неудачной попытки автосигнализация перейдет в дежурный режим. Для возобновления работоспособности функции автозапуска необходимо произвести диагностику двигателя и основных систем автомобиля. Возможные причины того, что не работает автозапуск двигателя:

слабый заряд аккумуляторной батареи;
предельно низкая температура двигателя в холодное время года;
проблемы иммобилайзера, ограничивающие дистанционный запуск двигателя;
неисправность электрооборудования автомобиля;
отсутствует контроль за запуском двигателя (двигатель не завелся, а дымок на индикаторе есть, поэтому повторная попытка запуска не производится);
отказ других систем двигателя внутреннего сгорания, связанный с затруднением запуска.

Если двигатель запускается с ключа, но дистанционный запуск не работает, необходимо перепрограммировать систему автозапуска, уменьшив периодичность запуска, увеличив температурный режим срабатывания. Возможно, проблема устранится.

При проведении запуска двигателя охранная система будет сигнализировать следующими сигналами.

Авто не ставится на автозапуск, если при его произведении:

зажигание находится в положении «Включено»;
открыта одна из дверей;
двигатель уже работает;
не активирован режим «резервирование» в машинах с МКПП.

В случае удачного произведения запуска двигателя устройства будут сигнализировать:

В случае, когда двигатель автоматически останавливается, устройства формируют сигналы:

Программирование временных интервалов автозапуска

В автосигнализации предусмотрено программирование временных интервалов (время автозапуска) через два, 4 и 8 часов. Выбор конкретного варианта производится в зависимости от условий эксплуатации автомобиля, состояния двигателя и аккумуляторной батареи. Для начала операции программирования требуется одновременно длительно нажать на кнопки I и II. Далее требуется выполнить следующие операции в следующей последовательности:

Выключить опцию «timer» (ели он активирован) кратковременным единовременным нажатием кнопок II и IV. Должна деактивироваться «timer» на дисплее.
Тринадцать раз нажать на кнопку IV. Каждый ввод подтверждается одним сигналом сирены.
Подождать, пока сирена даст 13-ти кратное звуковое подтверждение вводимой информации.
Кнопками брелока подтверждаем выбранный режим автозапуска. Кнопка II соответствует режиму автозапуска через 8 часов, III – через 4 часа, IV – через два часа.
Поставить на автозапуск, включив режим «таймер» кратковременным единовременным нажатием кнопок II и IV.

Перепрограммирование режима автозапуск по температуре салона

Для корректной активации автозапуска по характеристикам температуры салона необходимо перед тем, как включить опцию программирования, активировать режимы запуска по времени (1-13). Далее необходимо перейти в режим программирования длительным нажатием соответствующих кнопок брелока I + II. Потом производят следующие операции:

Выключить режим «таймер» (ели он активирован), как описано в предыдущем абзаце.
21 раз методично нажимают на IV-ю кнопку, после которых будет сигнализировать сирена.
Дождаться сигнализации сирены 21 раз кряду.
Настроить необходимый температурный режим автозапуска: кнопка IV – плюс 60 градусов Цельсия, III – минус 25, II – минус 15.
Активировать режим «таймер».

Программирование прогрева

Время прогрева может быть установлено фиксированными интервалами 5, 15, 25 минут либо 45 мин. Для этого активируют функцию 1-12 в режим II. Производится вход программирования длительным нажатием I + II, после чего производят следующие операции:

Двенадцать раз нажимается кнопка IV (сопровождается звуковым сигналом).
12-ти кратный сигнал сирены – подтверждение.
Время работы двигателя выбирается активацией кнопок I (5 минут), II – 15, III – 25 либо IV – 45 минут.

Программирование автозапуска по величине напряжения бортовой сети

Автозапуск может быть запрограммирован при разряде АКБ до амплитуды 11,5 Вольт. Сперва необходимо активировать запуск по времени (1-13), далее войти в программирование длительным нажатием I + II. Далее приведено, какие кнопки нажимать:

20 последовательных нажатий кнопки IV.
Дожидаются 20-кратного срабатывания сирены.
Активируют режим срабатывания по напряжению аккумуляторной батареи кнопкой II.

Проблемы автозапуска

В некоторых автомобилях встречаются следующие проблемы автозапуска:

При выключении зажигания автомобиль не глохнет. Чтобы отключить автозапуск, требуется открытие-закрытие дверей. Для устранения проблемы, требуется выполнение функции 1-16 (опция кнопки II). При этом, чтобы заглушить двигатель необходимо переключить ключ в положение «Зажигание Выкл».
Включение режима «Valet» после экстренного снятия с сигнализации (символы zzzz на брелоке). Для устранения проблемы требуется одновременно длительно (более 2 секунд) нажать на кнопки I+III.
Если необходимо экстренно в период автозапуска заглушить автомашину с брелка, необходимо длительно нажать II кнопку.

Охранные системы Scher Khan обладают большой дальностью двухсторонней связи. Автозапуск Шерхан 5 может выполняться по нескольким настройкам, в зависимости от желания владельца.

[ Скрыть ]

Основные характеристики

Деактивация сигналки с брелка

Функционирование системы возможно в пассивном режиме, когда активация охраны происходит через полминуты после закрытия всех дверей и крышек на кузове. Если при отключении системы не произойдет открытия дверей, она автоматически встанет на охрану. Для использования пассивного режима его следует активировать кратковременным нажатием на вторую и третью кнопки основного брелока.

Пассивный режим работы активен (на дисплее горит иконка Passive)

Если были открыты и закрыты двери и крышка багажника, то система включит защиту через полминуты после защёлкивания замка последнего элемента.

Брелок — коммуникатор

Поставляемый в комплекте основной брелок обладает следующими особенностями функционирования:

благодаря четырехкнопочной схеме имеется возможность управления всеми функциями системы;
сигнал от брелока кодируется по особой схеме Magic Code, что препятствует перехвату и записи;
встроенный дисплей с подсветкой обеспечивает визуальное отображение всех операций;
при работе с системой брелок подтверждает команды звуковым или вибрационным сигналом;
на экран может выводиться дополнительная информация от датчиков;
брелок является основным средством для программирования автоматического пуска;
при помощи брелока выполняется настройка параметров системы.

После распаковки и установки системы на автомобиль необходимо привести основной брелок в рабочее состояние. Для этого потребуется вынуть диэлектрическую прокладку, установленную между контактными площадками батарейки и цепи питания брелока.

Алгоритм действий:

Открыть крышку отсека для батареи. Для этого следует открыть фиксатор, и сдвинуть крышку к нижней части брелока.
Вынуть элемент питания из отсека.
Снять прокладку, расположенную по всей длине элемента.
Вернуть батарейку на местно с соблюдением полярности установки, которая приведена на наклейке. В случае отсутствия маркировки следует помнить, что отрицательный полюс элемента питания всегда направлен в сторону антенны брелока Шерхан Магикар.
Закрыть крышку и защелкнуть фиксатор.

Пиктограммы на брелоке Шерхан Магикар 5

На экране могут высвечиваться символы и иконки следующего назначения:

пуск по таймеру (А);
режим турботаймера (B);
пассивное включение системы (C);
режим автоматического включения без нажатия на кнопки (D);
включенная сирена (E);
выключен датчик определения ударов (F);
активен вибровызов в брелоке (G);
управление замками дверей после запуска зажигания (H);
открытая крышка багажника (J);
включен в режиме автозапуска двигатель (K);
состояние системы (L);
открытые двери (M);
поле для отображения часов, температуры и данных при автозапуске (N);
режим работы Valet (O);
работающая аварийная сигнализация или невыключенные габариты (P);
срабатывания датчика удара (Q);
индикатор батареи брелока (R);
уровень сигнала (S).

Марат Аскаров демонстрирует установку часов в брелоке Магикар 5.

Автозапуск системы охраны

Под автозапуском системы понимают включение и отключение охраны без нажатия на кнопки брелока. Режим имеет название «свободные руки» и активируется нажатием на две секунды на кнопку один на основном брелоке. Система автоматически включается или выключается на расстоянии до 35 метров от автомобиля. При эксплуатации сигнализации в условиях сильных помех это расстояние может снизиться до 15 метров.

Черным овалом выделена иконка режима «свободные руки»

Управление режимом «свободные руки» возможно только при помощи основного брелока с дисплеем.

Автозапуск двигателя

При использовании автоматического пуска необходимо помнить и выполнять несколько правил:

Пользоваться автозапуском допускается только при размещении машины на проветриваемой площадке и при условии наличия визуального контакта.
Производить автоматический пуск запрещается, когда люди стоят спереди или сзади автомобиля.
Припаркованный автомобиль должен быть зафиксирован исправным стояночным тормозом.
Перед включением функции автозапуска на машинах с ручным методом переключения скоростей необходимо устанавливать «программную нейтраль».
Следить за уровнями охлаждающей жидкости или масла.
Заранее выставлять на блоке управления микроклиматом направления обдува и желаемую температуру воздуха в салоне.
Не передавать брелок управления для игры детям.

Перед включением системы запуска двигателя на автомобилях с ручной коробкой необходимо запрограммировать нейтральное положение рычага коробки. Для этого возможны три варианта, описание шагов выполнения каждого из них приведено ниже. Режим может программироваться через меню настроек системы.

Первый вариант предусматривает:

Остановиться на парковочном месте, поставить на стояночный тормоз, перевести рычаг коробки в нейтраль и вынуть ключ из личинки замка.
При продолжающем работать двигателе следует открыть дверь, покинуть автомобиль и захлопнуть ее за собой. Мотор должен остановиться.

Если требуется забрать вещи из багажника, то следует использовать второй вариант:

После установки рычага в положение нейтрали и выключения зажигания водитель выходит из машины и не закрывает за собой дверь.
Открыть багажник и вынуть все необходимое.
Закрыть дверь, а затем захлопнуть крышку багажного отсека. Двигатель остановиться и будет готов к автоматическому запуску.

Третий вариант имеет следующий вид:

Установить нейтральное положение и включить стояночный тормоз.
Закрыть двери.
Нажать на кнопку два на брелоке в течение двух секунд.
Выключить зажигание и выйти из машины.
Закрыть дверь, после чего произойдет остановка мотора.

При установке автозапуска на автомате процедура выставления нейтрали не требуется, достаточно просто перевести селектор коробки в режим парковки.

Для обеспечения удаленного запуска двигателя необходима установка устройства для обхода иммобилайзера.

Двигатель можно завести нажатием на вторую кнопку брелока. После заводки мотора на дисплее отобразится оставшееся время работы. Этот параметр программируется и может составлять 45/25/15 или 5 минут. В случае необходимости дверь машины можно открыть нажатием на первую кнопку и в течение 20 секунд вставить ключ в замок и повернуть в положение активного зажигания.

Дисплей в режиме работы двигателя

Автозапуск по таймеру

Для подключения и отключения функции применяется кратковременное нажатие на кнопки три и четыре, после чего на экране включится иконка с надписью Timer.

Возможны два варианта работы, которые настраиваются программно:

ежедневный запуск, с повтором через каждые 24 часа;
автоповтор запуска каждые 2/4/8 часов.

Для включения ежедневного пуска необходимо провести так называемое резервирование режима.

Для этого необходимо:

Выключить режим таймера, кратко нажав на кнопки два и четыре.
Для входа в настройку нажать на кнопки один и два на несколько секунд.
Включить режим нажав 13 раз на кнопку четыре. Каждое нажатие будет сопровождаться сигналом.
Выбрать время повтора нажатием на кнопки (вторая кнопка дает повтор 8 часов, третья — 4 часа и четвертая — два часа).
Включить таймер.

Включение пуска по таймеру

Автозапуск по температуре и напряжению АКБ

Включение двигателя выполняется по температуре внутри салона минус 15 или 25 градусов в зимнее время и плюс 60 в летнее.

Выключить режим пуска по таймеру.
Нажать на кнопку четыре 21 раз.
Выбрать кнопками порог включения (четвертая — плюс 60, третья — минус 25 и вторая — минус 15).
Включить таймер.

При настройке по напряжению в бортовой сети система сработает при значении 11,5 в.

Нажать 20 раз на четвертую кнопку.
Включить пуск по напряжению кнопкой два.

Во всех режимах прогрева можно варьировать время работы силового агрегата.

Для этого производятся шаги:

Нажать на кнопку номер четыре двенадцать раз.
Выбрать время работы кнопками с первой по четвертую, выбирая каждой время из ряда 5-15-25-45 минут.

Неисправности автозапуска сигнализации Scher-Khan Magicar 5

Основные причины неисправностей, которые возможны при автозапуске сигнализации Шер-Хан Магикар 5:

Двигатель не заводится, хотя резервирование автоматического пуска проходит в нормальном режиме. Причиной могут быть окислившиеся ножки предохранителя в цепи питания основного блока. Другой причиной может быть отказ обходчика штатного иммобилайзера или залипание контактов в управляющем реле.
Мотор запускается, а затем глохнет через несколько секунд работы. При этом в штатном режиме от замка зажигания двигатель запускается без проблем. Одной из вероятных причин может быть повреждение внутри пятиконтактного реле, установленное в основном блоке.
Распространенной причиной, почему не срабатывает пуск является неверная настройка параметров. Для устранения этого необходимо вернуть систему к заводским значениям и провести повторное программирование.
Иногда причиной того, что перестал работать автоматический пуск, может быть включение режима Valet. Этот режим характеризуется постоянно горящим контрольным диодом. После отключения режима настройки пуск возвращается к норме.

Из всего модельного ряда сигнализаций с автозапуском Scher-Khan самая неудачная – это однозначно Magicar 5. Связано это не только и не сколько с общей для всех систем Scher-Khan этих лет уязвимостью ко взлому, но и с крайне нелогичной реализацией автозапуска. Даже классическая и наиболее удобная «программная нейтраль» по поднятию ручного тормоза здесь не может быть реализована физически, для ручника нет входа.

Точно так же не предусмотрен и наиболее точный аналоговый способ контроля работы двигателя по тахометрическому сигналу. Поэтому наилучшей рекомендацией владельцам подобных систем будет их замена на более современные, адекватно работающие с автозапуском и стойкими ко .

Тем не менее, многие автомобилисты продолжают использовать ранее установленные (обычно в автосалонах) Magicar 5, и при эксплуатации неизбежно возникают вопросы – от как настроить брелок Шерхан Магикар 5 до как отключить автозапуск на Магикар 5 (кстати, правильное прочтение – «мэджикар»).

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Программирование брелков

Хотя «отваливающиеся» брелки – это в основном прерогатива линейки Logicar, где необходимость в регулярной перепрописке успела давно стать притчей во языцех, вероятность потери распознавания есть и здесь. Прописать брелок Шерхан 5 нетрудно, достаточно запомнить простой порядок действий.

В первую очередь нужно запомнить, что перепрописываться должен весь комплект: в начале процедуры память о всех ранее записанных в память брелоках стирается. Если проблема возникла в дороге, когда с собой только один брелок, по возвращении домой стоит повторить процедуру, но уже с полным комплектом – иначе при поломке основного брелка придется открывать машину с аварийным снятием системы с охраны. На всех прописываемых брелках с LCD-экраном нужно выключить функцию «Свободные руки» (удерживая две секунды кнопку 1), а система снимается с охраны.

Программирование брелка выполняется в три этапа:

Быстро трижды включить и выключить зажигание, после чего световая сигнализация должна подать одну вспышку.
Снова включить зажигание, оставив его в таком состоянии.
С паузой не более 4 секунд поочередно нажать кнопки 1 на всех прописываемых брелках (не более трех).

Выход из режима прописывания брелков произойдет автоматически спустя 4 секунды после последнего нажатия.

Повторное прописывание – одна из самых действенных мер в случае, если не работает брелок Магикар 5. Только убедившись в том, что связи нет физически (то есть прописывание брелка не удается), нужно искать проблему в системе или менять брелок.

Настройка времени, автозапуск по времени

пуск по таймеру (А);
режим турботаймера (B);
пассивное включение системы (C);
режим автоматического включения без нажатия на кнопки (D);
включенная сирена (E);
выключен датчик определения ударов (F);
активен вибровызов в брелоке (G);
управление замками дверей после запуска зажигания (H);
открытая крышка багажника (J);
включен в режиме автозапуска двигатель (K);
состояние системы (L);
открытые двери (M);
поле для отображения часов, температуры и данных при автозапуске (N);
режим работы Valet (O);
работающая аварийная сигнализация или невыключенные габариты (P);
срабатывания датчика удара (Q);
индикатор батареи брелока (R);
уровень сигнала (S).

Поскольку в сигнализации предусмотрен таймерный режим автозапуска, когда машина заводится каждый день в заданное время, для его работы необходимо корректно настроить время на основном брелке. Порядок действий, необходимых, чтобы настроить время на брелке сигнализации Шерхан Магикар 5:

1. Зажать кнопки 2 и 3 на 2 секунды. Индикация на экране сменится на нечто похожее на надпись «Pro9» (на самом деле это должно изображать Prog, но из-за ограничений семисегментных элементов экрана выглядит подобным образом).

2. Кратко нажать кнопку 1 – показания текущего времени начнут мигать, брелок подаст одиночный сигнал.

3. Нажатиями кнопки 2 установить часы, кнопкой 3 ввести минуты.

Автозапуск по времени (естественно, все нужные подключения и настройки самой системы должны быть сделаны заранее) возможен в двух вариантах. Либо автомобиль заводится каждые сутки в установленное время (для чего и настраиваются часы), либо это происходит каждые 2, 4, 8 часов с момента активации режима и независимо от настройки часов. Тип таймерного автозапуска задается в настройках системы, то есть одновременно несколько вариантов активировать нельзя.

Для включения автозапуска по таймеру на 24 часа нужно:

1. Зажать кнопки 2 и 3 на 2 секунды.

2. После появления надписи «Pro9» кратковременно нажать кнопку 2 (не 1, как для настройки текущего времени. Начнут моргать показания ранее установленного времени автозапуска.

3. Кнопкой 1 установить часы, кнопкой 2 – минуты.

5. Нажать кнопки 2 и 4, чтобы на экране включился индикатор TIMER.

Если нужно изменить время автозапуска при уже активированном таймере, нужно сначала отключить его (аналогично, нажатием 2+4), выполнить настройку времени таймера, затем включить его обратно.

Если в настройках сигнализации задан периодический запуск, достаточно просто нажимать кнопки 2+4 для включения и выключения. После активации режима периодического запуска в первый раз мотор заведется через 2, 4 или 8 часов в зависимости от настроек центрального блока.

Видео: SCHER-KHAN MAGICAR 5

Автозапуск по температуре и напряжению

Так как включить автозапуск по температуреШерхан Магикар 5 (в общепринятом значении) не позволяет, возможно только ограничение периодического запуска. Иначе говоря, автомобиль будет пытаться завестись каждые 2, 4, 8 часов, если соблюдаются условия:

температура в точке установки центрального блока ниже, чем заданный порог;
напряжение аккумулятора ниже, чем заданный порог.

Можно установить одно из этих условий, или два одновременно. Программирование их описано ниже.

Настройки сигнализации

Для изменения настроек системы используется любой из прописанных ранее брелоков. Машина должна быть снята с охраны, зажигание выключено.

Система имеет два раздельных меню настроек. Вход в первое меню выполняется при нажатии и удержании кнопок 1+2, во второе – 1+4. После звукового сигнала нужно выбрать нажатиями кнопки 4 номер функции и сделать небольшую паузу, после которой машина подаст сигналами сирены номер выбранной функции. Кнопками 1,2,3 и 4 после этого можно установить нужное значение функции.

В меню 1 с работой автозапуска связаны функции:

12: время прогрева двигателя на автозапуске, 5,15,25 или 45 минут для настроек от 1 до 4 соответственно.
13: тип таймерного запуска. В значении 1 запуск происходит каждые 24 часа по времени, заданному на брелке, в значениях 2,3 и 4 – каждые 8,4 или 2 часа от момента активации.
14: ограничение числа автозапусков, максимум 5, 7, 16. При установке в значение 4 количество запусков по таймеру не лимитировано.
16: тип резервирования автозапуска. В варианте 1 перехват зажигания происходит каждый раз при выключении зажигания, но с заметной паузой, в течение которой мотор может заглохнуть. Вариант 2 вводит дополнительное условие: двери должны быть закрыты. Если Вам не нужно резервирование автозапуска в конкретный момент, достаточно сначала открыть дверь, а затем выключить зажигание. Также есть задержка перед перехватом зажигания. Поэтому единственный адекватно работающий вариант резервирования на Magicar 5 – это ручное резервирование (значение функции 3), когда до выключения зажигания нужно нажать и удерживать кнопку 2 брелка.
17: способ завершения алгоритма «программной нейтрали». В варианте 1 машина заглохнет после закрытия двери без постановки на охрану, в варианте 2 – аналогично, но с автопостановкой на охрану. В варианте 3 мотор заглохнет только после ручной постановки на охрану. Необходимо использовать только этот способ.
20: ограничение периодических запусков по напряжению аккумулятора. В варианте 1 оно не установлено, вариант 2 задает порог в 11,5 В – пока напряжение не опустится ниже, запуск будет заблокирован. При выборе запуска каждые 24 часа настройка игнорируется.
21: температурный порог автозапуска. В варианте 1 не установлен, в вариантах 2-4 задается температура -15, -25 и 60 градусов соответственно (последний вариант – для работы кондиционера на жаре).

В меню 2 автозапуска нужны настройки:

12: минимальное время вращения стартера, 0,6, 0,8, 1,2 или 2 секунды. Должно устанавливаться на возможный минимум, поскольку автоматической отсечки стартера, как на сигнализациях с тахометрическим входом, здесь нет.
13: максимальное время вращения стартера, 2, 4, 8, 10 сек. Также должно быть минимально возможным, чтобы сохранить ресурс стартера и зубчатого венца маховика.
14: прирост времени вращения стартера при последующих попытках запуска после неудачной. В варианте 1 каждая новая попытка запуска длится на 0,2 с дольше предыдущей, в варианте 2 – на 0,4 с. Вариант 3 устанавливает фиксированное время прокрутки, заданное функцией 12.
15: пауза между включением зажигания и попыткой запуска, 2, 4, 8 и 10 секунд. Первые два варианта актуальны для бензиновых моторов, варианты 3 и 4 – для дизелей со свечами накаливания.
16: пауза после остановки двигателя до отключения зажигания. 0, 4, 15 секунд либо 4 с попытками повторного запуска.

Остальные настройки автозапуска связаны со схемой подключения к конкретному автомобилю и пользователем меняться не должны.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

Пример обозначений:

I – быстрое (0.5 сек.) нажатие кнопки

I– – длительное (2 сек.) нажатие кнопки

(I+II) – быстрое (0.5 сек.) одновременное нажатие кнопок

(I+II)– – длительное (2 сек.) одновременное нажатие кнопок

Номер

кнопки

Время

нажатия

Функция (режим)

Включить режим охраны

Прекратить режим тревоги

Включить блокировку стартера/зажигания

Закрыть замки

Выключить режим охраны

Прекратить режим тревоги

Выключить блокировку стартера/зажигания

Открыть замки

Включить/выключить функцию «Свободные

Включить/выключить подсветку дисплея

Проверка состояния системы

Открыть багажник

Режимы ПАНИКА или «JackStop»™. Для

прекращения нажать кнопку I или II

Включить/выключить сигналы сирены

Управление доп. каналом 1

Датчик удара включить/выключить

Управление доп. каналом 2

Включить/выключить запуск по таймеру

Режим ТУРБО включить/выключить

Вход в меню программирования 1

SCHER-KHAN MAGICAR 5

1) Заводское значение. Двухшаговое снятие с охраны отключено. Для
снятия с охраны достаточно нажать кнопку «II» брелока
2) Требуется подтверждение снятия с охраны. Если использование кода
PIN1 отключено (программируемая функция 1-6 в заводском значении),

необходимо повторно нажать кнопку «II» брелока. Если используется

четырех- или двухзначный код PIN1 (программируемая функция 1-6

имеет значение II или III), необходимо после нажатия кнопки «II» брелока

последовательно нажать четыре (или две) кнопки брелока с номерами,

соответствующими цифрам кода PIN1. Только после правильного

выполнения второго шага система будет снята с охраны. Если код не

введен в течении 15 секунд или введен неверный код, система перейдет

в состояние тревоги

Программируемая функция 1-20: «Автоматический запуск
по напряжению аккумуляторной батареи»

для выполнения автоматического запуска по таймеру.

Данная программируемая функция имеет два значения:

1) Заводское значение. Автоматический запуск по напряжению
аккумуляторной батареи не используется
2)
напряжение аккумуляторной батареи не опустится ниже 11.5 В, либо

выполнится условие по температуре, назначенное программируемой

функцией 1-21

Программируемая функция 1-21: «Автоматический запуск
по пороговому значению температуры»

Эта функция позволяет включить или выключить соответствующее условие

для выполнения автоматического запуска по таймеру, а также выбрать

пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Автоматический запуск по пороговому
значению температуры не используется
2) Очередной таймерный запуск будет откладываться до тех пор, пока
температура не опустится ниже -15

С или напряжение аккумулятора не
