Шаг стропил под мягкую кровлю. Обрешетка под мягкую кровлю своими руками. Правила изготовления обрешетки

Все большую популярность среди застройщиков набирает мягкая кровля. Однако далеко не каждый знает, как правильно монтировать основание под такое покрытие. Обрешетка под мягкую кровлю имеет существенные отличия. К примеру, нужно учитывать шаг между деревянными элементами каркаса, а также способы крепления листовых материалов. Такая конструкция является основной часть кровельного пирога. Она предназначена для крепления покрытия к различным элементам крыши. Технологически такая обрешетка представляет собой ряд досок, прибитых к строительной системе.

Подбор материалов

Мягкая кровля может достаточно быстро деформироваться. Для предотвращения таких ситуаций обрешетка должна иметь максимально ровную поверхность. Лучше исключить все впадины и неровности. Идеальными для опалубки являются такие материалы:

• доска из массива;
• фанера;

Кровельную фанеру производят из шпона хвойных пород. Она отличается хорошей влагостойкостью и достаточно высокой прочностью. Ее поставляют на рынок уже обработанной различными пропитками, которые исключают гниение и воспламенение строительных элементов. Благодаря ровной поверхности такие плиты идеально подходят для битумной черепицы и рубероида. Укладывается фанера достаточно легко и быстро.

Плиты OSB являются изделиями, выполненными из стружки крупных размеров. В качестве связующего элемента в них помещается синтетическая смола. Цена на такой материал ниже, чем влагостойкой фанеры.

Меньше подходят для обрешетки под мягкую кровлю обрезные доски. Монтаж конструкции, которая сколочена из такого материала, требует выполнения определенных правил. Это обусловлено тем, что в процессе эксплуатации доски могут деформироваться под воздействием влаги. Крепление таких элементов в сравнении с фанерой также затруднено.

Основные правила

При выполнении каркаса под мягкую кровлю требуется соблюдать такие правила:

• при угле ската крыши 5- 10 градусов необходимо сделать ее сплошным настилом из досок или фанеры;
• если уклон крыши составляет 10- 15 градусов, лучше использовать бруски 45х50 мм и фанеру;
• при скате более 15 градусов конструкция обрешетки выполняется из брусьев 15х50 мм, с шагом 60 см;
• в местах крепления конька и ендовы необходимо установить дополнительный брус.

Чтобы опалубка получилась максимально ровной, стоит обратить внимание на калиброванные доски. Они позволяют создать идеальные условия для монтажа мягкой черепицы. Если толщина элементов опалубки будет разной, возможно повреждение покрытия. Также каркас может получиться ступенчатым.

Совет! При таком типе обрешетки срок службы мягкой кровли существенно сокращается. По этой причине лучше выбирать для монтажа только качественные материалы, а стыки подгонять как можно тщательнее.

Доски стоит выбирать из хвойных пород деревьев. Такие изделия обладают невысокой стоимостью и отличными эксплуатационными характеристиками.

Опалубка должна выполняться с шагом не больше 100 мм. Элементы, набиваемые сплошняком, должны отвечать определенным показателям влажности - не более 2%. Прочность каркаса должна быть соответствующей нагрузкам, воспринимаемым от:

• материала кровельного покрытия;
• снега.

В зависимости от таких факторов необходимо рассчитать нужные характеристики конструкции крыши. К примеру, при стропильном шаге 50 см для опалубки лучше выбрать доски 20 мм. Если шаг стропил равен 120 см, стоит применять бруски не тоньше 30 мм или фанеру 20 мм толщины.

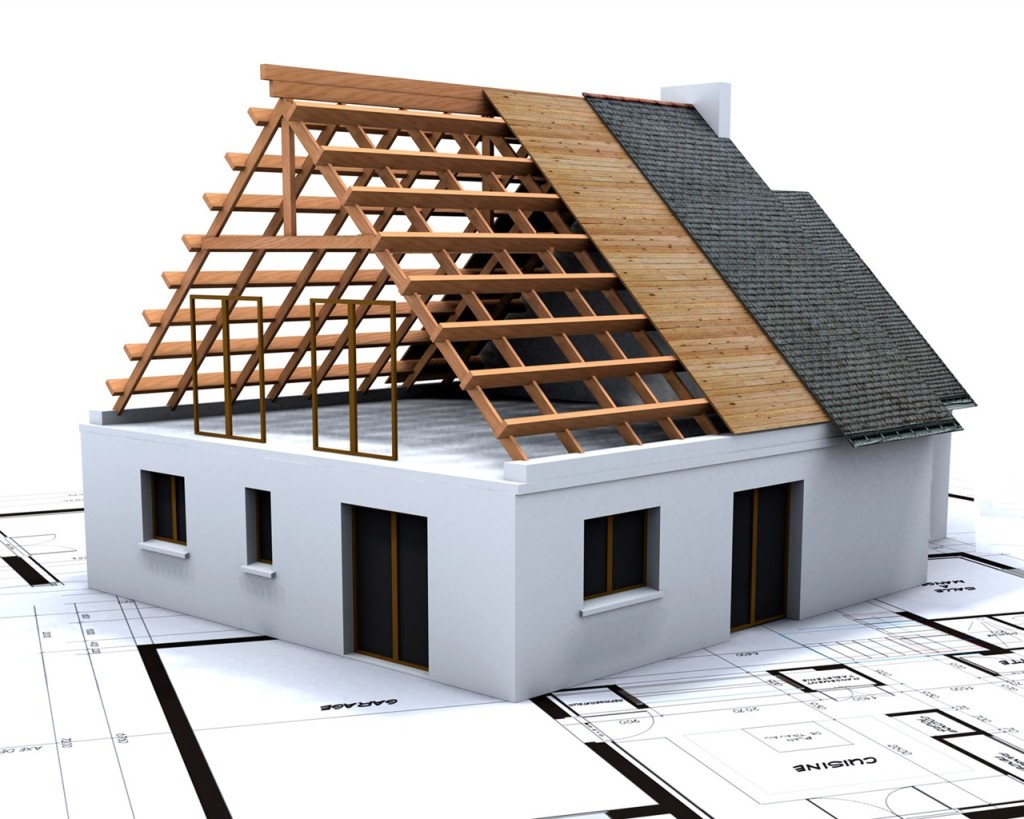

Особенности возведения стропил

Если мауэрлат установили правильно, монтаж стропил, которые подготовлены по шаблону, даже в случае с фигурными крышами будет достаточно простым. Под гибкую черепицу лучше выполнять двойную обрешетку. Также стоит позаботиться, чтобы было гладкое основание. Другие особенности выполнения стропил:

• влажность деревянных элементов - не более 20%;
• при расчете расстояния между стропильными ногами стоит принимать во внимание толщину фанеры;
• если шаг равен 100 см, OSB должен быть не менее 20 мм, а бруски не тоньше 25 мм.

Также необходимо понимать, что брус поддерживает плиты или фанеру в оптимальном положении. Если сделать слишком большой шаг обрешетки под мягкую кровлю, панели (ОСБ, фанера) начнут гнуться. Крыша может делаться достаточно быстро при условии выбора технологии монтажа в соответствии с материалом покрытия.

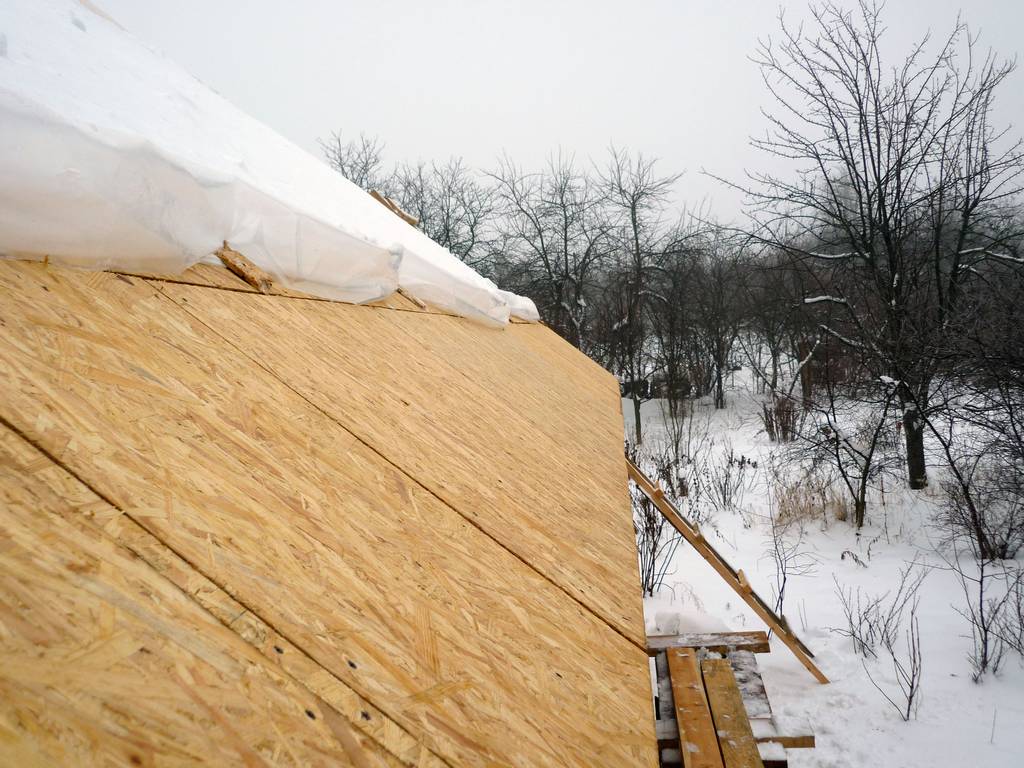

Сплошной каркас

Как сделать обрешетку под мягкую кровлю из фанеры или ОСБ? Крепление листового материала осуществляется на саморезы. Также могут использоваться спиральные гвозди. ОСБ можно монтировать на кольцевые гвозди длиной 4,5- 7,5 см. Шаг между крепежом не должен быть больше 30 см. Головки гвоздей необходимо утапливать в толще материала. В противном случае они могут повредить кровельное покрытие.

Выполняя монтаж листового материала, стоит помнить, что между панелями нужно оставлять зазоры в 2 мм. В случае с плитами OSBэтот показатель повышается до 3 мм. Такая мера обусловлена способностью материалов набухать при повышении влажности. Если сложить листы вплотную, возможно коробление покрытия.

Когда укладывается фанера или ОСБ, стоит учесть, что листы должны монтироваться на 3 опоры минимум. Стыкуются они только на деревянных элементах. Шаг забивки гвоздей должен составлять 30 см.

Фанера крепится к коньку длинной стороной. При этом каждый элемент необходимо сместить на ½ длины относительно других.

Дощатый каркас

Дощатый каркас для мягких кровельных покрытий должен отличаться максимальной ровностью. Такого требования можно добиться, только если тщательно подбирать элементы по толщине. Крепятся элементы на оцинкованные гвозди. Их забивают возле каждой кромки в месте, где пересекаются стропила. Для исключения коробления кровли необходимо следовать таким правилам:

• Расстояние между досками стоит делать не менее 3 мм.
• Во время раскладки брусков стоит смотреть на годовые кольца на спиле. Монтаж всегда осуществляется округлостью вверх.
• Дощатый каркас осуществляется от свеса к коньку.

Устройство обрешетки под мягкую кровлю выполняется довольно просто. Для этого следует определиться с материалами, рассчитать расстояние между досками первичной опалубки, а также учесть нагрузку на крышу. Только при учете таких показателей можно провести правильный монтаж кровли.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Обустройство мягкой кровли имеет массу нюансов, требующих особого внимания. В частности, приходится тщательно продумывать конструкцию обрешетки, чтобы кровля могла реализовать свои достоинства. Достоинств, кстати, немало – мягкая кровля отлично выдерживает любые природные явления, довольно просто монтируется и позволяет создать практически любой экстерьер здания. В данной статье будет рассмотрено устройство обрешетки под мягкую кровлю и тонкости ее монтажа.

Материалы для обрешетки

Обрешетка под мягкую кровлю своими руками может обустраиваться из разных материалов, о которых нужно обязательно иметь представление. Существует немало подходящих вариантов разной степени эффективности и популярности, но при отсутствии опыта лучше всего выбирать самые распространенные материалы.

Чаще всего основа под мягкую кровлю обустраивается с использованием следующих материалов:

1. Обрезная струганная доска. Этот материал очень распространен, поэтому из него очень часто изготавливается обрешетка. При выборе досок нужно обратить внимание на их качество – при наличии сучков или иных дефектов лучше поискать доски в другом месте.
2. Деревянные бруски. Брусы из древесины тоже хорошо подходят для монтажа обрешетки. Важнейшим моментом, требующим внимания в случае с деревянными деталями, является их влажность – эта величина должна находиться на уровне ниже 20%. Кроме того, нужно учитывать возможность усыхания дерева, поэтому при покупке стоит брать элементы с небольшим запасом по габаритам.
3. Пленочные подкровельные или диффузные материалы. Для создания обрешетки используются материалы пленочного типа, которые позволяют увеличить тепло- и гидроизоляционные свойства готовой конструкции.
4. Кровельные прогоны. В конструкции крыши используются кровельные прогоны, улучшающие прочностные качества конструкции, а значит, повышающие надежность.
5. Фанера. Под мягкую кровлю часто устанавливаются элементы из качественной фанеры, что позволяет создать идеально ровную опорную поверхность. Поскольку сама фанера представляет собой монолитный материал, то в итоге получается сплошная обрешетка под битумную черепицу, не имеющая зазоров, негативно влияющих на герметичность крыши.

Для создания обрешетки можно использовать только качественные материалы с высокими эксплуатационными показателями – только в этом случае мягкая кровля будет находиться на достаточно надежной опоре.

Виды обрешетки для мягкой кровли

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

Существует два основных вида обрешетки:

1. Сплошная . Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
2. Разреженная . Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Стропильная система под мягкую кровлю может обустраиваться по нескольким технологиям. В случае с мягкой кровлей обычно используется комбинированная схема, согласно которой в первую очередь укладывается разреженная обрешетка, а уже к ней в дальнейшем крепятся плиты фанеры или ДСП. Такая конструкция крыши отличается высокой надежностью и энергоэффективностью.

Монтаж обрешетки для мягкой кровли - какой должен быть шаг

Технология монтажа обрешетки под мягкую кровлю предполагает последовательное выполнение следующих операций:

• Первым делом необходимо установить деревянные бруски, начиная с нижней части и подводя их к несущим опорам крыши;
• Самая нижняя доска обрешетки прибивается за карнизным свесом;
• Следующий шаг – укладка подкровельной ленты вдоль конька крыши (полосы укладываются снизу вверх с небольшим нахлестом и фиксируются контробрешеткой);
• Первый элемент обрешетки закрепляется на самом краю стропильного каркаса;
• Вторая доска или брус крепятся на расстоянии около 30 см от первого элемента, после чего можно с шагом в 37 см (стандартное значение для укладки мягкой кровли) монтировать остальные элементы обрешетки;
• Последняя доска обрешетки крепится к коньку гвоздями.

Элементы обрешетки должны располагаться строго горизонтально. Соблюдение технологии монтажа позволит создать предельно надежную обрешетку, которая без проблем будет выдерживать все расчетные нагрузки. Сам монтаж не отличается сложностью, но при отсутствии опыта выполнения строительных работ целесообразно будет воспользоваться услугами специалистов.

Устройство основы в зависимости от наклона кровли

Продумывая конструкцию обрешетки, необходимо учитывать угол наклона крыши для мягкой кровли , в зависимости от чего процесс монтажа будет меняться следующим образом:

• Если угол крыши составляет менее 10 градусов, потребуется сплошная обрешетка, желательно из ОСБ под мягкую кровлю;
• Если угол наклона крыши варьируется от 10 до 15 градусов, шаг установки элементов обрешетки может достигать 45 см, а в качестве материалов лучше всего подойдет комбинация брусов и ОСП под мягкую кровлю;
• Если наклон кровли превышает 15 градусов, то шаг обрешетки под битумную черепицу можно увеличить до 60 см, а для ее обустройства стоит использовать брус сечением 45х50 мм. Если для основы используется плита ОСБ, индивидуально рассчитывается , учитывая размеры мягкой черепицы.

Также при монтаже нужно помнить о необходимости укладки дополнительных брусов в тех участках крыши, где проходят ендовы и конек.

Чтобы создать максимально прочную и эффективную обрешетку, лучше всего использовать калиброванные доски – за счет одинаковой толщины такие изделия очень легко стыкуются. Кроме того, доски дают возможность создать ровную конструкцию, которая сможет прослужить достаточно долго.

Расчет нагрузок на стропильную систему и параметров обрешетки

При создании обрешетки для мягкой кровли лучше всего выбрать значение шага крепления отдельных элементов, не превышающее 10 см – это позволит надежно уложить кровельное покрытие. Для сплошной обрешетки лучше всего использовать калиброванные обрезные доски, а при желании создать ровную и бесшовную конструкцию стоит обратить внимание на фанеру или ДСП. Чтобы конструкция получилась достаточно качественной, все используемые при монтаже материалы должны иметь влажность менее 20%.

Проектирую обрешетку и стропила под мягкую кровлю, нужно провести следующие расчеты:

• Расчет нагрузки, оказываемой на крышу атмосферными осадками;
• Расчет нагрузок, возникающих из-за собственного веса используемых материалов.

Когда результаты расчетов получены, можно определить остальные характеристики обрешетки. Например, если шаг обрешетки под мягкую кровлю составляет около 50 см, то минимальная толщина досок должна составлять 20 мм, а при шаге в 120 см потребуются материалы сечением не ниже 30 мм.

Мягкая кровля osb отличается от других конструкций отличной устойчивостью к биологическим факторам, но это не относится к деревянным элементам обрешетки. Чтобы защитить ее от негативных воздействий, стоит перед монтажом обработать доски антисептическим составом.

Монтаж капельника

При обустройстве мягкой кровли обязательно необходимо установить капельник. Данный элемент кровельной конструкции защищает ее от пагубного воздействия влаги. Капельник может иметь изгиб в пределах 100-130 градусов (точное значение зависит от наклона скатов крыши). Устанавливается этот элемент на край кровли таким образом, чтобы вода попадала в него и стекала вниз.

Капельник и его монтаж имеют следующие особенности:

• Как правило, капельник изготавливается из оцинкованной стали, которая не подвержена воздействию влаги;
• Для сохранения экстерьера нужно подбирать капельник соответствующего оттенка;
• Чтобы обеспечить максимальную степень защиты крыши и фасада здания, стоит установить капельник вдоль всего периметра здания.

Заключение

Установка обрешетки – это обязательное условие при монтаже мягкой кровли. Технология монтажа достаточно проста, но имеет некоторые нюансы, требующие внимания. Если все рекомендации по обустройству обрешетки соблюдены, то кровельному покрытию будет обеспечена надежная и прочная опора.

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса . Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки.

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

• Снеговую нагрузку в зоне, где ведется строительство. При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
• Вес кровельного материала. Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
• Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Мягкая кровля - это далеко не один кровельный элемент. Понятие включает в себя группу особых кровельных материалов, которые, как понятно из названия, имеют мягкую структуру. Сюда входит битумная и мягкая черепица, рубероид, направляемые рулонные покрытия и т. д. Хотя внешне все они могут отличаться, но они сделаны на одной основе - из модифицированного битума. Именно он делает готовую продукцию мягкой и гибкой. Исходя из этого, логично заменить особенность такой крыши: изделия не могут держать жесткую форму сами по себе, без вспомогательных элементов. То же касается и выдерживания нагрузок. Чтобы крыша полноценно выполняла свои функции, важно правильно сделать основание под нее.

Каркас должен быть жестким и прочным. Именно обрешетка под мягкую кровлю создает такие условия. Но, она отличается от обычного основания. Чем? В чем ее особенность и как сделать качественное основание? Давайте узнаем.

Какая она, обрешетка под кровлю

В целом различают два вида основания под кровельный материал:

1. Разреженное основание.
2. Сплошное основание.

Какая между ними разница? Разреженное основание- это конструкция из досок, которые набиваются на стропила. При этом, устраивая такую обрешетку, важно соблюдать шаг (расстояние) от одной планки к другой. В среднем он составляет 20-55 см. Все зависит от типа крыши, волны и т. д. Но, такое основание подходит только для жестких покрытий. Они не провисают и ровно держаться на крыше. На фото видно как выглядит эта обрешетка.

А вот обрешетку под мягкую кровлю нужно делать сплошной, так как при обычной основе она будет свисать. Все дело в гибкой структуре. В качестве основы может служить сплошной настил из досок, плит ОСП и влагостойкой фанеры. Шаг обрешетки под мягкую кровлю отсутствует, но между рейками можно сделать небольшой вентиляционный зазор, ширина которого не превышает 1 см.

Только такое основание подходит для этого типа крыши.

Обратите внимание! Так как слой получается сплошной, то расходников потребуется намного больше. Это, соответственно, делает устройство кровли намного дороже, чем обычной.

Разновидности обрешетки

Если со сплошным настилом все понятно, то важно заметить, что конструкция может делаться не только в один слой. Различают два вида сплошной обрешетки:

С теорией мы разобрались. А что сказать о практике? Как сделать все самому на деле?

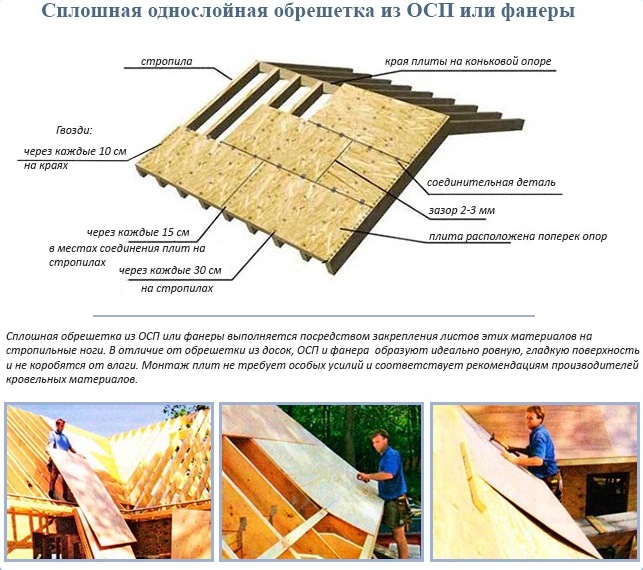

Как сделать однослойную сплошную обрешетку

Если сравнивать два этих вида обрешеток, то значительно легче и дешевле сделать этот вариант. Но, он не такой эффективный. Задача заключается в том, чтобы набить покрытие на стропила, без различных дополнительных элементов. Для хоз.конструкций и бюджетного строительства без утепления в самый раз.

Использование реек

Для работы подойдет тес или шпунтованные доски. Категорически запрещается делать настил из необрезных материалов. Все дело в том, что на поверхности мягкой крыши будут видные все неровности и дефекты. Поэтому декоративная сторона сразу скатывается на ноль. Да и изоляция от влаги будет некачественная, что негативно скажется на всей кровле.

Это самая простая обрешетка, в составе которой рейки, набитые поперек стропил.

Какие должны быть материалы для мягкой кровли? Вот требования к рейкам:

• поверхность без сучков, гладкая и ровная;
• ширина - от 10 до 14 см, толщина - 2-3,7 см. Все зависит от стропильного шага. Если он равен до 90 см, то нужная толщина 2 см, ровно 90 см - толщина 2,3 см, при 120 см - 3 см. А если шаг стропил составляет 150 см, толщину нужно 3,7 мм;
• влажность реек - 20% и не больше, чтобы материал не рассыхался, и крепления не выпадали;
• элементы важно обработать антисептиком.

Устройство обрешетки под мягкую кровлю состоит в том, чтобы закрепить материалы на стропила. Работы нужно выполнять от свеса, продвигаясь к коньку. Стыки досок делают на стропилах, а крепежные элементы забивают ближе к кромке. Между планками делают вентиляционный зазор.

Использование щитов

Значительно проще и быстрее работать со щитовыми материалами (фанера, ОСП). Они гибкие, влагоустойчивые и долговечные. Поверхность получится идеально ровной. На фото детально показано, как выглядит такая крыша и как сделать обрешетку.

Каким должен быть материал:

• влагоустойчивым;
• рекомендуемая толщина от 0,9 до 2,7 см. Если шаг стропил до 60 см - 0,9 см, шаг в 60 см - 1,2 см, шаг в 90 см - 1,8 см, шаг в 120 см - 2,1 см, шаг в 150 см - 2,7 см;
• все нужно обработать антисептиком.

Устройство двойной обрешетки

Это двухъярусная конструкция. Также как и в первом случае, есть два варианта исполнения.

Из досок

В качестве основы и покрытия служат доски. Технологию устройства видно на фото.

Рейки первого ряда должны иметь толщине не меньше 2,5 см, а ширину - 10-14 см. Толщина досок верхнего слоя - 2-2,5 см, а ширина - 5-7 см. Как обычно, пиломатериалы следует заранее обработать антисептиком.

Технология такая: параллельно коньку набивается подложка из досок, шагом в 20-30 см. Поверх основания, по диагонали (45˚) набиваются второй слой из досок. При этом оставляется зазор в 3 мм. Обшивку устраивают начиная снизу, продвигаясь вверх. Настил подходит для рубероида. Для черепицы подходит второй вариант

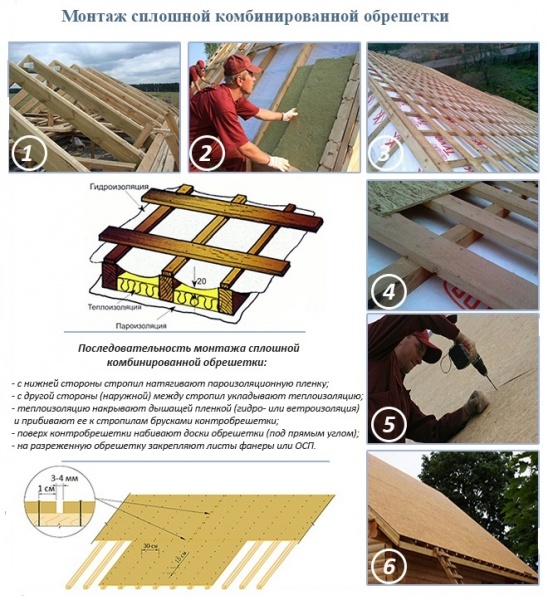

Из щитов

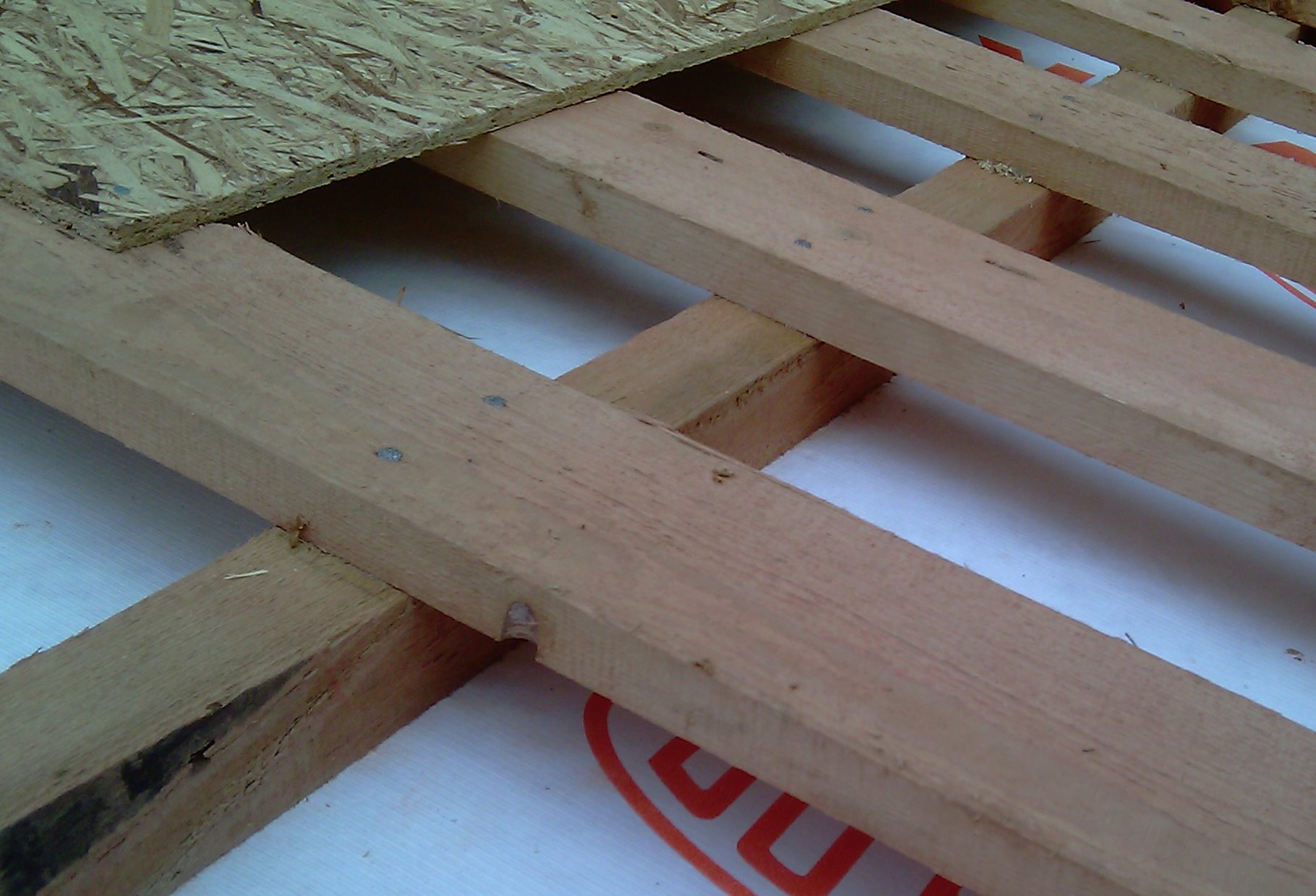

Это комбинированный вариант, состоящий из подложных досок или брусков, и второго верхнего слоя из ОСП или фанеры. Для холодной кровли технология следующая:

1. На стропила перпендикулярно прибивают доски с нужным шагом.
2. Сверху монтируется фанера или ОСП.

В таком случае отсутствует гидроизоляция и утепление. А если же вы хотите сделать правильный кровельный пирог, то здесь немного сложнее.

Вдоль стропил монтируется контробрешетка. Сверху на нее, перпендикулярно первый слой обрешетки из досок. А вот теперь, поверх подложки из досок набивают щиты. За счет контробрешетки создается вентиляционный зазор. При этом на стропила крепят слой гидроизоляции, который и закрепляют контробрешеткой. На схеме ниже показано, как выполняется вся работа.

Подведем итоги

Мягкая кровля на деревянной обрешетке способна прослужить много лет. Она имеет массу преимуществ, среди которых небольшой вес, бесшумность, долгий срок службы и внешний вид. Но чтобы все это воплотить в жизнь, нужно сделать качественную обрешетку, тогда мягкая кровля будет вас только радовать. Хоть и себестоимость будет немного больше, чем для обычной кровли, но вы сэкономите на найме работников и можете сделать все своими руками. Чтобы вам было проще сориентироваться, предлагаем дополнительно просмотреть видео, как выполнить все работы по устройству такой крыши. Тогда задача покажется для вас легкой и быстрой.

Мягкая кровля все чаще применяется для оформления крыш в малоэтажном строительстве. Она практична, красива, современна и надежна. Но долговечность ее службы будет зависеть от того, правильно ли производился монтаж. Немалое значение имеет правильная обрешетка под мягкую кровлю. Как правильно ее сделать, каким требованиям она должна отвечать?

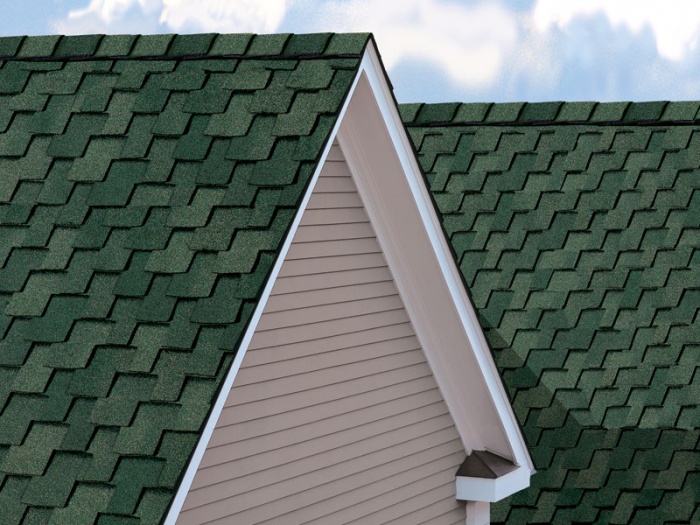

Также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Цены на различные виды и производителей гибких черепиц

Что такое обрешетка, ее виды

Обрешетка – это необходимый для каждой крыши элемент, представляющий собой систему досок и брусьев, на которые крепится кровельный материал. Она бывает разных типов, выбор среди которых выполняется в зависимости от того, какой кровельный материал используется. Например, если крыша будет покрываться шифером, , то обрешетка может быть разреженной, то есть между ее элементами будут иметься зазоры (определенный шаг). Если же на кровлю будут монтироваться покрытия мягкие, то обрешетка должна быть сплошной, без зазоров. Для укладки битумной черепицы придется использовать именно сплошной тип обрешетки.

На заметку! Обрешетка может иметь сразу два слоя – разреженный и сплошной. За счет этого удастся добиться хорошей вентиляции кровли, уложить теплоизоляцию и улучшить качество и надежность крыши в целом.

Разреженная обрешетка всегда укладывается перпендикулярно стропилам крыши (параллельно коньку), сплошная фиксируется поверх смонтированной разреженной. При этом не стоит забывать и об укладке тепло- и гидроизоляционных материалов.

Качественная и правильно смонтированная обрешетка под мягкую кровлю должна отвечать следующим критериям:

• быть прочной;
• не прогибаться под весом кровельного материала;
• оставаться устойчивой даже под воздействием факторов окружающей среды;
• быть ровной – не иметь бугров, выступов, неровностей, все острые элементы с нее удаляются, шляпки гвоздей и саморезов не должны выступать над уровнем горизонтальной поверхности досок;
• не должна иметь больших зазоров между отдельными элементами (максимальный шаг – 1 см).

На заметку! Иногда сплошная обрешетка укладывается прямо на стропила, без использования обрешетки разреженной – так называемый однослойный настил. Это делается для ускорения процесса строительства, обычно вариант применяется только для домов, которые не нуждаются в усиленном утеплении и гидроизоляции.

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB , несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски . Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Важно! Дерево перед использованием в строительстве должно быть обработано антисептическими составами, а также препаратами, повышающими огнестойкость материала.

Цены на различные виды строительных досок

Доски строительные

Правила изготовления обрешетки

Создание обрешетки может производиться только с соблюдением определенных правил. В противном случае конструкция не будет служить долго, быстро испортится. А производитель мягкой черепицы не дает гарантии на свой материал в случае нарушения технологии монтажа.

Итак, особого внимания требует определение значение угла наклона ската кровли . Если он совсем мал и составляет всего 5-10 градусов, то мягкую черепицу укладывать необходимо только на сплошную обрешетку, изготовленную из фанеры, досок. Да и вообще в таком случае данный материал использовать не рекомендуется. В случае если угол ската равен значению в пределах 10-15 градусов, то обрешетка изготавливается из бруса сечением 45х50 мм, закрывается фанерой или OSB. Бруски устанавливаются с шагом 45 см. Если угол превышает 15 градусов, то для создания обрешетки применяется брус такого же сечения, но монтируется с шагом 60 см.

Внимание! При расчете требований к обрешетке важно учитывать климатические особенности региона – нагрузку, которую будет испытывать кровля из-за снежного покрова. Также учитывается нагрузка, которая будет создаваться и из-за самого кровельного материала.

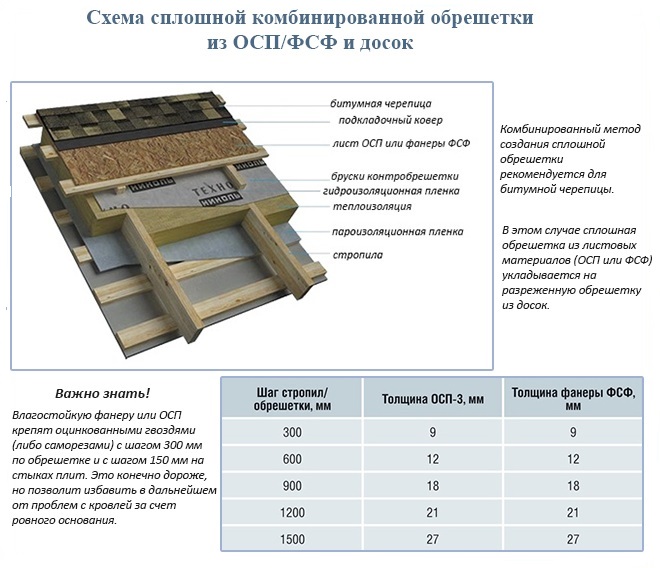

Таблица. Зависимость шага стропил от толщины используемого материала.

Во время монтажа обрешетки стоит помнить и о компенсационных зазорах, которые оставляются между элементами материала, из которого создается сплошное основание. Зазор между листами фанеры или OSB должен быть равен 5-10 мм. В случае разбухания материала он спасет кровлю от искривления, а кровельный материал – от повреждения.

Цены на фанеру

Технология создания обрешетки. Особенности конструкции

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

На заметку! Если обрешетка монтируется из доски, то ее края важно скруглить, чтобы в будущем избежать возникновения неровностей на поверхности.

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой. Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли.

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит . Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Важно! После того как будут закончены работы по созданию обрешетки, на ровное основание производится укладка подкладочного ковра. Только после этого происходит монтаж самой гибкой черепицы.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Внимание! Изнутри к стропилам через мембрану прибиваются несколько опорных досок, которые помогут удержать утеплитель на месте.

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

После этого производятся , настил подкладочного ковра и непосредственно укладка мягкой кровли.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы. Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит.
