Домашняя антенна своими. Самодельная телевизионная антенна: для DVB и аналогового сигнала — теория, типы, изготовление

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Расположение антенны

Проверка показала отличный результат работы

Было делом весьма престижным и указывало на высокий уровень мастера, в наш, напичканный всевозможной электроникой, век заинтересованность к «самопальным» антеннам не утихает и многие умельцы мастерят ТВ антенны сами. Производители же, как промышленного оборудования, так и разнообразные предприниматели приспособились к изменившимся условиям приема сигналов телевидения тем, что просто подключают современную электронную начинку к стандартным конструкциям антенн, игнорируя то, что главным в нормальной работе любой антенны есть и будет ее взаимодействие и согласование с приемным сигналом. Чем и обладает зигзагообразная антенна, предложенная еще в 1961 году инженером Харченко.

Мой дом находится от передающего ретранслятора в пяти километрах, наружная ТВ антенна требует капитальный ремонт и реконструкцию, но 67 - летнему инвалиду по старой шиферной крыше добраться до конька очень проблематично. С «восьмерочкой» знаком давно и не понаслышке, потому и выбран был ее комнатный вариант до лучших времен. Чтобы знать каналы, на которых работают мультиплексы моего ретранслятора, посетил ресурс , вставил в данные своих каналов и получил эскиз с размерами цифровой индивидуальной антенны.

Отличным материалом для антенны является медь, за неимением которой пошел на хитрость. Нашелся метровый кусочек старого телевизионного кабеля,

Какую антенну выбрать для цифрового телевидения? Чем отличаются антенны? Как подать питание на активную антенну? Какая антенна лучше? Эти и другие вопросы на сайт

Всем привет! По роду деятельности мне очень плотно приходится сталкиваться с подключением и настройкой антенн для цифрового эфирного телевидения.

Поэтому, опираясь на полученный опыт, имею возможность поделится тем как выбрать антенну для цифрового телевидения и настроить dvb-t2 — бесплатные 20 каналов.

Быстрая навигация по статье

Какая антенна подойдёт для цифрового телевидения DVB-T2

С приходом цифрового эфирного телевидения у многих возникают вопросы связанные с выбором антенны для DVB-T2. Например!

• Можно ли использовать свою старую антенну, если таковая была?
• Подойдёт ли для этого антенна типа «Решётка»она же «Польская»
• Нужна ли мне антенна с усилителем или без него?
• если стоит вопрос о приобретении новой?
• Нужна ли разрекламированная антенна «Ключ к бесплатному телевидению»

Давайте для начала разберёмся, какие вообще бывают антенны.

Для приёма телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Бывают антенны широкополосные, это «гибрид» когда в конструкции антенны используются элементы МВ и ДМВ диапазонов.

Эти антенны легко отличить друг от друга по размерам.

У МВ диапазона элементы более длинные. Всё согласно названию.

Так в антеннах МВ элементы приблизительно от полуметра до полутора метров в длину.

А элементы ДМВ антенны, в длину все го лишь примерно от 15 до 40 см.

Именно антенна ДМВ диапазона нужна для цифрового эфирного телевидения.

Итак — Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. антенна с короткими элементами. Или широкополосная.

Теперь вы можете оценить, подойдёт ли ваша старая антенна для приёма телевидения в формате DVB -T2 Открытым остаётся только вопрос её исправности и эффективности в вашей местности.

Кроме разделения по принимаемым диапазонам, антенны делятся так же на…

Комнатные и наружные (Внешние) — думаю здесь с применением всё понятно.

А ещё активные и пассивные — об этом чуть позже.

Ну вот, краткий экскурс в непростую тему эфирных антенн проведён. Продолжим…

Особенности распространения телевизионного сигнала

Расстояние на которое передаётся сигнала в ДМВ диапазоне, не отличается большой зоной покрытия. Оно гораздо меньше чем в метровом диапазоне.

Для примера:

Если вы пользовались радиоприёмником, то могли заметить, что вы не сможете поймать дальние зарубежные радиостанции в FM или УКВ диапазонах, а только те что рядом, местные.
Но зато, можно целую кучу зарубежного наловить в СВ или КВ диапазонах.

Всё потому, что средние и короткие волны, как и метровые распространяются на большие расстояния, а ультракороткие, подобно как и ДМВ, на небольшие.

Данный недостаток ДМВ диапазона для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии вышек сотовой связи, их много.

Так же имейте в виду, телевизионный сигнал прекрасно отражается от встретившихся на пути объектов.

Это позволяет вести приём передач когда нет возможности антенну направить в сторону телевышки. Или же имеются препятствия для прямого прохождения сигнала.

Осмотритесь! Нет ли возможности принимать сигнал отражённый?

Так что при правильном выборе антенны и её правильной установке, вы наверняка добьётесь успеха.

Что ещё нужно учитывать при выборе антенны

Условия приёма телевизионного сигнала очень отличаются в разных местах и эти условия необходимо учитывать при выборе антенны.

Вот некоторые факторы, от которых зависит то какую антенну вам нужно приобретать и как устанавливать.

1. Мощность телевизионного передатчика и
2. Рельефа местности — горы, низины, равнины.
3. Стоящие рядом и загораживающие антенну по направлению на вышку, высокие, густые деревья.
4. Застроенность высотными зданиями и ваше расположение по отношению к этим зданиям и вышке.
5. Этаж на котором вы живёте — чем выше, тем проще понадобится антенна.
6. Возможность или невозможность повернуть антенну в сторону передающей вышки.

Активная и пассивная антенны — в чём отличие?

Антенны любых видов могут быть так же активными или пассивными.

Пассивные антенны — это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Активная антенна — в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания.
Усилитель помогает поднять уровень принимаемого сигнала в зонах неуверенного приёма.

Как подключить питание на усилитель активной антенны, несколько способов

Усилители антенн питаются напряжением 12 или 5 вольт. Но в последнее время, всё больше, производители нацелены на производство антенн имеющих пяти вольтовое питание.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой для DVB-T2.

Три способа подключения

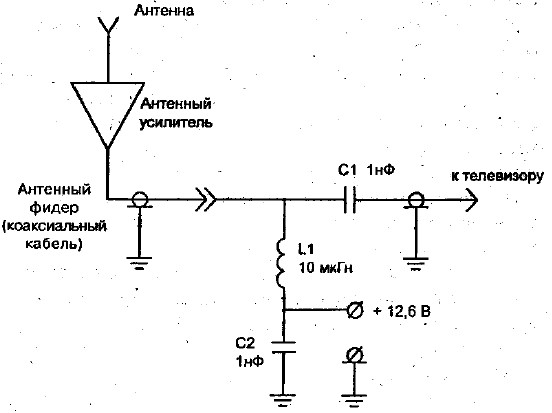

А) Использовать специальный блок питания с сепаратором который выдаёт напряжение соответствующее вашему усилителю.

Цель сепаратора — разделить. Он пропускает напряжение на антенну, но не пропускает его в гнездо телевизора. Однако, при этом не возникает препятствий сигналу от усилителя антенны, поступающему в телевизор.

Б) Если применяется приставка DVB-T2. Напряжение 5 вольт можно подать прямо с приставки. Причём для любых усилителей и на 5 и на 12 вольт.

Для этого не нужен какой либо дополнительный провод, блок питания и прочее. Напряжение 5 вольт, с антенного гнезда приставки, прямо по антенному кабелю, пойдёт к усилителю.

Нужно только включить это питание непосредственно из меню приставки. Зайти в раздел настроек и найти пункт «Питание антенны ВКЛ- ВЫКЛ» выбрать ВКЛ, и выйти из меню (в различных моделях приставок названия этих пунктов могут отличаться)

В) Если у вас ЖК телевизор с уже встроенным тюнером DVB-T2 то кроме способа под литерой А) можно сделать следующее.

Придётся приобрести специальный переходник для питания усилителя от любого USB порта, в первую очередь рассматривается USB порт самого ЖК телевизора. Но можно подключится и к любому зарядному устройству с выходом USB

Какую выбрать антенну — рассмотрим примеры

Как вы поняли из всего сказанного выше, выбирая для себя антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живёте в городе где имеется передатчик сигнала DVB-T2. Или в населённом пункте, недалеко в 5-15 км от передатчика.

Скорее всего для вас подойдёт комнатная антенна, даже самая простая. Особенно, если вы живёте выше первого этажа.

А находясь не далеко от вышки, даже простого куска провода вместо антенны, может быт достаточно.

Учитывая распространённость вышек и довольно большое количество мест с уверенным сигналом, этим пользуются мошенники, предлагая различные, по сути

При описанных выше условиях, они будут неплохо работать.

Но учтите, количество каналов будет не более того которое транслирует телевышка в вашей местности! А никак не 100 и не 200 как обещает реклама.
Потому возникает вопрос, а нужно ли отваливать несколько сотен, а то и тысяч, за обычную комнатную антенну из рекламы?!

Вот несколько недорогих, компактных вариантов антенн, для условий где имеется хороший сигнал.

Комнатная антенна — особенности применения

Правильное место для комнатной антенны, это не то место где она будет хорошо смотреться и удобно стоять, это то место, где она будет хорошо принимать сигнал. И эти два обстоятельства — «смотреться» и «принимать» не всегда совпадают.

Потому как часто лучшим, а порою единственным местом где можно поймать сигнал, это место у окна выходящего в сторону телевышки. Принимайте это во внимание!

Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно.

Но есть комнатные антенны, которые имеют в своём корпусе встроенный блок питания. Они так же имеют сетевой шнур для подключения к розетке. Ну и конечно кабель для подключения к телевизору.

Это может показаться удобным, но увы это не всегда так.
Часто, место где антенна способна принимать ТВ сигнал, находится совсем не рядом с телевизором и розеткой, а например у окна.

И в таком случае, короткий сетевой шнур станет препятствием к тому что бы расположить антенну в правильном месте. Помимо кабеля придётся ещё и удлинитель тянуть. В общем куча проводов.

Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика.

Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в самом начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри».

В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с длиной стрелы примерно 80 см идёт уверенный приём без необходимости поднимать антенну выше двух метров от земли.

Можно так же вести приём на хорошую активную, комнатную антенну.

В некоторых домах даже с первого этажа, если имеется окно по направлению к вышке или возможность принимать отражённый сигнал от соседних зданий.
Этаж выше второго значительно повышает вероятность успеха.

Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя.

Антенна для сложных условий приёма сигнала

Например активная антенна фото которой ниже, в нашей местности вытягивает сигнал с расстояния в 60 и более км. Успешно применяется в самых трудных местах, в домах находящихся в сильной низине, её длина примерно 1,7 метра, но есть антенны и под 4 метра длины.

Кроме длинны, в трудных условиях или при сильной удалённости от телевышки играет важную роль наличие усилителя, т.е. антенна должна быть активной.

Есть варианты мощных антенн, где вместо одной стрелы используется сразу три, так способность антенны усиливать сигнал за счёт только конструкции сильно увеличивается.

А в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.

Но впечатлившись этой антенкой, не спешите бежать за нею. Она нужна лишь при действительно очень, очень сложных условиях приёма.

В большинстве случаев достаточно других, гораздо более дешёвых вариантов. К тому же если в вашей местности сигнал и так сильный, то усилитель в антенне будет только мешать.

Здесь как раз тот случай когда кашу маслом можно испортить. Пример этому описан ниже.

Польская антенна решётка для цифрового телевидения

В некоторых случаях антенна «Решётка» может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко.

Не раз однако сталкивался с ситуацией, когда используя свою старую антенну — Полячку (Решётку) люди не могли добиться от неё сигнала цифрового вещания.

Либо вообще, либо сигнал периодически «отваливался» картинка сыпалась на кубики, наблюдалось подвисание изображения и звука. Мог пропадать один из пакетов цифрового телевидения, в то время как другой нормально работал.

Проблема этих явлений в переусилении сигнала.

Выход есть, рассмотрим варианты….

1) Иногда просто достаточно отключить блок питания антенны из розетки и всё. Но это помогает не всегда и тогда нужны более серьёзные меры.

2) Снизить напряжение питания усилителя используя регулируемый блок питания. Или подать питание непосредственно с приставки минуя сепаратор штатного блока питания антенны, установив обычный штекер.

3) Добраться до платы усилителя, той платки что стоит на самой антенне, и подключить всё без усилителя.

4) Выбросить эту старую полуразвалившуюся антенну и купить нормальную, ДМВ диапазона.

P.S. Новая, типа решётка.

Надеюсь эта статья будет кому-то полезной, оставляйте свои отзывы, комментарии, делитесь своим опытом.

P.S. Если приобретаете новую антенну, но не уверенны подойдёт ли она вам, спросите у местных продавцов занимающимися антеннами.

Бывает они неплохо осведомлены о том, какую антенну лучше взять ориентируясь именно по вашему месту проживания.

И договаривайтесь о возможности, если вдруг не подойдёт, поменять на антенну другого типа. По крайней мере в моём магазине это возможно.

Телевизионная антенна — когда возникает необходимость выбора, то многие затрудняются в том какую антенну приобрести для приёма бесплатного цифрового телевидения. Многие по этой причине покупаются на рекламные трюки и имеется большая вероятность приобрести неважную антенну за большие деньги.

Здравствуйте уважаемые читатели! На связи автор этого блога, Виталий! В своей предыдущей статье на эту тему я рассказывал о антенне известной как «Ключ к цифровому телевидению» И читатели этой заметки очень часто задают вопрос о том, какую антенну им выбрать?

Что бы ответить разом на большинство подобных вопросов, решено написать ещё одну статью в которой будет подборка рекомендуемых мною и другими специалистами антенн. А также некоторые пояснения и рекомендации. Пожалуйста, внимательно их прочитайте, возможно это снимет некоторые Ваши вопросы.

P.S. В статье приводятся названия антенн, но примите к сведению, у разных производителей они могут отличаться. Это значит, что антенны аналогичного вида и характеристик могут иметь название LOCUS, ДЕЛЬТА, МЕРИДИАН, ЭФИР и т.д. Поэтому, не обязательно ориентироваться на приведённые названия, смотрите на внешний вид!

Все изображения в статье будут пронумерованы, но это только для того, что бы я мог легко указать рекомендуемые антенны, если об этом будут спрашивать в дальнейшем. Никакого рейтинга в этой нумерации нет! Только для удобства. Итак! Поехали!

Быстрая навигация по статье

Комнатные антенны

Комнатная антенна Сириус 2.0 без усилителя. Предназначена для использования в зоне устойчивого сигнала. Это населённые пункты в которых находятся передающие вышки и на небольшом расстоянии от них, 5-15 км. При прямой видимости. Коэффициент усиления сигнала 5 дБ. Подобные антенны могут исполнятся и с усилителем, но это не делает их пригодными для сложных условий приёма сигнала.

Комнатная антенна с усилителем DVS-Z2. Хотя у этой антенны и большой коэффициент усиления, до 32 дБ (из -за усилителя) но толку от него будет немного. Также рекомендую применять её в зонах уверенного приёма и на небольших расстояниях от вышки 5-15 км. При прямой видимости. Хорошо применять такую антенну в городе, для приёма отражённого сигнала, усилитель в этом может оказаться полезным. А питается он через антенный штекер напряжением 5 вольт.

Следующая группа комнатных антенн

Они обладают примерно одинаковыми характеристиками. Это пассивные (без усилителя) антенны. Коэффициент усиления сигнала 4-7 дБ. Но они будут несколько эффективнее антенн предоставленных выше.

Это не плохие антенны, их можно успешно применять для приёма Цифрового телевидения в зонах как уверенного сигнала так и на некотором удалении от телевышек. Например, я принимаю сигнал на антенны подобного рода с расстояния примерно 20 км. причём с первого этажа, но не всем так везёт!

Всё это зависит от многих факторов. Мощность передатчика, рельеф местности, загромождённость высотными строениями…. В общем, если совсем рядом ничего такого нет на пути от вас к телевышке, то эти антенны вполне могут справиться.

Комнатные антенны с усилителем

Эти антенны примерно также справляются со своей задачей, как и те что без усилителя. Но усилитель в некоторых случаях оказывается полезным и помогает вытянуть ослабленный сигнал до приемлемого уровня. Их можно применять не только в зонах хорошего сигнала, но и скажем так, слегка осложнённого или отражённого сигнала.

Но всё же это комнатные антенны и это их ограничивает. Например если ваши окна не выходят в сторону телевышки, и нет возможности поймать отражённый сигнал с противоположной стороны, они могут оказаться бесполезными.

Кстати! Не нужно не до оценивать отражённый сигнал, на нём можно отлично смотреть цифровое телевидение.

Locus L999.06 Next — Активная широкополосная антенна. Поставляется в разобранном виде. Усилитель питается напряжением 12 Вольт от внешнего блока питания. Коэффициент усиления ДМВ 23-27 дБ.

Locus L922.06 Не плохая комнатная антенна. Выглядит аккуратно, есть варианты с усилителем и без него. Версия с усилителем снабжена регулятором мощности, что очень может быть полезным.

Дельта К131А.02 и другие две из выше представленной группы так же активные антенны, но с напряжением питания усилителя 5 Вольт. Его можно подать прямо с приставки DVB-T2 или через специальный инжектор с USB порта ЖК телевизора. Коэффициент усиления этих антенны до 22-27 дБ.

Активная антенна Кайман , — может быть в двух вариантах 1) С питанием через антенный штекер. 2) С уже встроенным инжектором для питания от порта USB, что очень удобно для использования с телевизорами ЖК имеющими этот порт. Нет необходимости приобретать дополнительно 5 вольтовый блок питания c инжектором и занимать ещё одну розетку.

Уличные антенны для цифрового телевидения

Переходим к более серьёзным конструкциям, задача которых обеспечить качественный сигнал там, где комнатные антенны справится не могут. Коэффициент усиления от 19 дБ до 35 дБ.

Это антенны которые можно применять в более сложных условиях и на несколько больших дистанциях. Если вы заметили, то конструктивно они похожи на антенны комнатные, но только несколько побольше. А это и есть тот важный фактор который делает их мощнее. Чем длинней стрела в антенне, тем больше коэффициент её собственного усиления. Это то усиление которое достигается не за счёт усилителя, а за счёт конструкции антенны. А установленный усилитель лишь «раскачивает» этот сигнал ещё сильнее.

К тому же, уличная установка позволяет их точнее направить на телевышку минуя препятствия в виде стен.

Колибри — Интересная антенна. Работает как в метровом так и в дмв диапазонах. Её особенность, необычная конструкция, которая при небольших габаритах обеспечивает довольно хороший приём сигнала. Очень удобна в городских условиях и для поиска отражённого сигнала, короткая длина позволяет устанавливать её в ограниченном пространстве. Имеет несколько модификаций и может снабжаться усилителем с питанием как на 12 так и на 5 вольт.

Locus -14 AF — Эта антенна имеет также несколько модификаций, обозначение AF- с усилителем, F — без усилителя. Есть также Locus — 20 AF/F отличается более длиной стрелой, а следовательно ещё большим коэффициентом собственного усиления. Усилитель работает от напряжения 5 вольт.

Дельта Н3111.02 — Тоже есть варианты с усилителем и без него, кроме того может быть под другим названием (зависит от производителя) и отличаться способом подключения к ней кабеля телевизионного.

Меридиан — 07 АF — Выполнена из алюминия.

Антенны под номерами 11 -14 Это хорошие антенны, и доступные по цене, несколько дороже будет лишь «Колибри»

Их можно применять на расстоянии до 30 км. Но опять же, если имеются факторы создающие помехи прохождению сигнала, то даже на более ближних расстояниях может понадобится ещё более мощная антенна.

Мощная антенна для цифрового телевидения

Эти антенны хороши для больших расстояний и ещё более сложных условий, например если ваш дом в сильной низине находится.

На каких дальних расстояниях можно их применять? Например мне приходилось ставить Эфир 18AF (кстати не самая сильная в этой тройке) на доме находящемся в 45 километрах от телевышки. Дом стоял при этом в низине, а антенну закрепил на коньке крыши дома, там торчал какой то штырь, на него и закрепил антенну. Всё отлично принимает!

Эфир 18 — Антенна стальная, окрашенная порошковой краской, имеются варианты с усилителем и без него. Буква А в названии указывает, что антенна активная, с усилителем. Если в названии только F то это антенна без усилителя. Так же маркируются и антенны Меридиан -12 AF/F

Меридиан-12 и Triton — Выполнены из алюминия и ещё более мощные чем Эфир-18. Причина не только в материале, но и в конструкции. Так например антенна «Меридиан» в длину около 1,5 метра. А «Тритон» имеет короткие стрелы, но их аж три штуки. Это в сумме как одна длинная.

Активные антенны из этой тройки имеют усилители питающиеся от 5 Вольт. Что удобно для использования с приставками DVB-T2. Антенна «Тритон» также имеет инжектор для питания через USB, что указано в маркировке. Коэффициент усиления этих антенн достигает 35 дБ. за счёт усилителя. Но благодаря их конструкции, усилителю есть, что усиливать)))

Т.Е. сама антенна вытягивает из эфира сигнал уровнем примерно 10-12 дБ (это называется — собственный коэффициент усиления антенны) А уже усилитель разгоняет его до уровня 35 дБ.

Самая мощная антенна для DVB-T2

Ну что же, если вы внимательно читали предыдущие описания, то вам должно быть понятно почему эти антенны самые мощные из представленных в этом обзоре.

Так например антенна GoldMaster-GM500 -Пасивная антенна, без усилителя. Но коэффициент её собственного усиления, только за счёт конструкции целых 22 дБ. Такое усиление дают антенны среднего звена и то за счёт усилителя. А здесь в чистом виде!

Следующие антенны из этой «красной зоны»- так же эффективны, плюс ещё и активные. Их усилители питаются от 5 Вольт. Т.Е заточены под цифровые приставки. Или же, если приставкой вы не пользуетесь, так как прикупили телик с DVB-T2 то понадобится либо отдельный блок питания для антенн, на 5 вольт или инжектор для питания от USB.

Это тот класс антенн, которые нужно брать если вы живёте на удалении от передающей вышки от 50 км и дальше и имеете очень сложную зону для приёма ТВ сигнала.

Почему не нужно стремится к антенне с усилителем

Замечено, что слово «Усилитель» имеет какое то магическое свойство! И когда человек выбирает антенну, он отдаёт предпочтение именно таким, активным антеннам. Почему это ошибочная точка зрения?

• В зоне уверенного приёма усилитель может привести к тому, что ваш телевизор/ приставка вообще ничего принимать не будут! Причина, переусиление сигнала!
• Усилитель усиливает не только полезный сигнал, но и радио шумы. А полезный сигнал, вытягивает именно конструкция антенны!
• Усилитель это всегда слабое звено в конструкции антенны. Он выходит из строя, его бьёт гроза, он окисляется от влаги. Как результат — требуется периодическое вмешательство в ремонт антенны.
• Требуется обеспечить питанием усилитель находящийся в антенне, а это ещё одно дополнительное слабое звено, адаптеры выходят из строя и требуют замены. К тому же требуется ещё одна точка подключения, розетка или USB порт, а это не всегда удобно!
• В случае подключения это гораздо проще сделать с антенной не имеющей усилителя.

Когда нужен усилитель

• Если общая длина телевизионного кабеля превышает несколько десятков метров.
• Если вы живёте на большом удалении от передающей вышки, в зоне слабого сигнала и конструкция самой антенны не позволяет «вытащить» сигнал до нужного уровня.

Вывод!- Если в месте вашего проживания возможно уверенно принимать сигнал на антенну без усилителя, всегда стремитесь к антенне без усилителя!

Как подать питание на усилитель активной антенны

Есть несколько способов как подать питание на усилитель антенны.

• Если вы пользуетесь цифровой приставкой, то питание подаётся прямо с неё, по антенному кабелю. Не нужно ничего мудрить. Просто зайдите в меню приставки и найдите пункт «Питание ант. вкл» В разных моделях приставок эта надпись может отличаться, но суть одна. Включить питание на антенну! Даже если усилитель в антенне 12 вольтовый, часто 5 вольт с приставки будет достаточно.
• Если вы не пользуетесь приставкой, то для питания активной антенны понадобится либо специальный адаптер с инжектором который можно подключить к USB порту телевизора и так запитать антенну. Либо же приобрести антенну с питанием через USB. Эти способы очень удобны для ЖК телевизоров, особенно висящих на стене.
• Классический способ, через блок питания для антенн с соответствующим усилителю напряжением.

Ну вот пожалуй на этом и закончу! В рубрике «Телевидение» этого блога, есть ещё много статей на тему антенн, цифровых приставок и телевидения.

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• Антенны для приёма «волнового канала».



• Антенны принимающие «бегущую волну».



• Рамочные антенны.



• Зигзагообразные антенны.



• Логопериодические антенны.

Антенны решётки
• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:




Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля
Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.


Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Также предлагаем ознакомиться со схемой дециметрового усилителя:

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!
