Мир бытовых устройств в последнее время неуклонно расширяется и совершенствуется. Без некоторых из них наша жизнь уже немыслима. И кто не знает, какое огорчение приносит поломка незаменимого в доме прибора?
Однако, ремонт холодильника в домашних условиях вполне возможен без обращения в сервис. Причин тому несколько. Во-первых, за последние полвека холодильник стал действительно незаменимым прибором в домашнем хозяйстве. Распространенность холодильников позволяет накопить определенный опыт не только эксплуатации, но и устранения возникающих в её процессе неисправностей. Во-вторых, несмотря на размеры, холодильник относительно несложно устроен, разобраться в принципе его работы может даже пятиклассник.
Cтатья, которую мы предлагаем, помогут вам самостоятельно разобраться не только в устройстве холодильника, но и устранить большинство возникающих в быту неисправностей этого поистине незаменимого прибора.
Часть Первая: Откуда берется холод?
Прежде, чем говорить о ремонте холодильников, давайте разберемся в устройстве и принципах работы этого важного бытового устройства.
Основной принцип работы холодильного агрегата
Главная часть холодильника - холодильный агрегат - производит охлаждение основной части, рабочей камеры холодильника. Холодильный агрегат состоит из трех больших модулей, соединенных между собой системой трубопроводов: конденсатора, испарителя и компрессора, который является «сердцем» холодильника. Система холодильного агрегата замкнута, она заполнена специальным холодильным газом, в качестве которого раньше использовали фреон-12. Сейчас в качестве холодильного газа используются вещества, которые не представляют угрозу для озонового слоя земли. Схематическое устройство холодильного агрегата показано на рисунке 1.
Компрессор, снабженный электрическим мотором, выкачивает холодильный газ из испарителя, обеспечивая охлаждение его стенок. Газ нагнетается в конденсатор, где, благодаря системе радиаторов, охлаждается, переходит в жидкое состояние. Жидкий холодильный газ поступает снова в испаритель, где, под низким давлением испаряется, отдавая тепло внутренним стенкам испарителя. Благодаря непрерывному циклу, при работающем моторе обеспечивается непрерывное испарение.
Жизненный цикл охлаждения.
В целях экономии электрической энергии и предотвращения преждевременного механического износа холодильного агрегата, рабочая камера холодильника, как правило, большую часть времени изолирована от окружающей среды массивной дверцей. Для поддержания определенного температурного режима в таких условиях, существует система контроля над периодическим включением и выключением мотора компрессора.
Основным механизмом системы контроля температуры является температурное реле, которое работает в определенном коридоре. Если температура камеры холодильника выше верхней границы этого температурного коридора, то реле включает мотор компрессора, когда температура опускается ниже заданной границы, реле отключает мотор. Помимо этого, системы контроля температуры, как правило, снабжены реле защиты мотора от перегрева, которое, при достижении компрессором определенной температуры, также отключают мотор. Эти элементы автоматической работы холодильника обеспечивают непрерывную работу системы, схематически они изображены на принципиальной электрической схеме на рисунке 2.
Кроме того, холодильные камеры снабжены сигнальными лампами, лампами дополнительного освещения, нагревательными элементами принудительного оттаивания и многими другими дополнительными модулями, влияние которых на основной принцип работы холодильника малозначительно. Они на принципиальной электрической схеме холодильника не показаны.
Давайте визуально пройдемся по схеме и попробуем понять более детально, как работает холодильник.
В режиме «работа», когда идет охлаждение, и двигатель компрессора мотора вращается с номинальной скоростью, по основной цепи идет ток - из сети через замкнутые контакты датчика-реле температуры Р1, контакты датчика-реле оттаивания Р2 тоже замкнуты. Таким образом, образуется замкнутая цепь с рабочей обмоткой электродвигателя компрессора мотора, катушкой пускового реле К, нагревательным элементом Р2, биметаллической пластиной БМ, контактами теплового защитного реле КК. Потребляемый холодильником ток в таком режиме равен номинальной величине - то, что написано в паспорте устройства.
Когда температура в холодильной камере опускается ниже рамок заданного температурного коридора, срабатывает реле и размыкает контакты Р1, после чего по сети перестает течь ток, мотор холодильного агрегата останавливается.
Когда температура в холодильной камере достигает верхних рамок температурного коридора, реле снова срабатывает и замыкает контакты Р1, мотор компрессора включается.
Тут происходит самое интересное во всем процессе непрерывной циклической работы холодильника. В начальный момент запуска двигатель мотора компрессора холодильника не вращается, и потребляемый двигателем ток (так называемый «пусковой ток») выше номинального в три-пять раз, в зависимости от модели и мощности холодильного агрегата. На повышенное потребление тока реагирует катушка К пускового реле. Пусковое реле срабатывает и замыкает контакты КД. По этим контактам к сети подключается пусковая обмотка электродвигателя. После того, как ротор мотора начинает крутиться, двигатель снижает потребление тока до номинального уровня, ток, проходящий через катушку К недостаточен для удержания контактов КД, они размыкаются и холодильник начинает работать в штатном режиме. Весь этот процесс, называемый «пусковая работа» в исправном холодильнике занимает не более двух-трех секунд.
Если холодильник неисправен, или просто не удалось запустить мотор компрессора с первого раза, и повышенный пусковой ток будет проходить по цепи в течение 5-10 секунд, то нагреется биметаллическая пластина БМ. Нагревшись, пластина БМ изогнется и разомкнёт контакты КК, разорвав цепь. Ток не будет проходить до тех пор, пока пластина БМ не остынет и не вернется в исходное положение. После этого произойдёт попытка перезапуска двигателя, если она не удастся, то система защиты от перегрева сработает снова.
Именно такой, циклический принцип заложен в основы автоматики как всей работы холодильника, так и самого начального её этапа.
Часть Вторая: Холодильный доктор - это просто
Перейдем теперь собственно к диагностике и устранению неисправностей. Сначала попытаемся классифицировать неисправность, понять для себя, что же случилось с нашим холодильником. Оценим свои возможности, насколько реально сможем помочь своими силами домашнему любимцу.
Мухи - отдельно, котлеты - отдельно
Основные неисправности, с которыми приходится сталкиваться при эксплуатации холодильника, подразделяются на две большие группы:
При включении холодильника мотор компрессора нормально запускается, слышна работа холодильного агрегата, но внутри самой камеры охлаждения не происходит. В этом случае для выявления неисправности следует пользоваться рисунком 1, так как причина лежит, скорее всего, в одном из больших модулей агрегата.
При включении в розетку холодильник не включается, либо он включается на очень короткое время, после чего автоматически отключается. После чего, либо с некоторой периодичностью происходят попытки перезапуска мотора компрессора, либо попытки перезапуска не происходит до выключения и нового включения холодильника в сеть. В этом случае неисправность следует искать в электрической схеме холодильника и руководствоваться рисунком 2.
Что мы не можем - оставляем мастеру
Как правило, если неисправность холодильника принадлежит к первой группе, то выполнить ремонт самостоятельно, в домашних условиях невозможно. Причиной может быть, например, разгерметизация системы холодильного агрегата, повлекшая за собой утечку холодильного газа. Для устранения неисправностей первой группы придётся обратиться к специалистам, так как может потребоваться замена конденсатора, испарителя, компрессора или всего холодильного агрегата полностью.
Что мы можем - делаем своими руками
Рассмотрим неисправности второй группы, касающиеся проблем в электрической схеме холодильника - точнее те из них, которые можно устранить в домашних условиях, своими руками. Понятно, что, например, межвитковое замыкание в обмотках электродвигателя или засорение капиллярной трубки испарителя потребует замену всего модуля, поэтому рассматривать эти неисправности мы не будем. Однако необходимо провести предварительную диагностику, чтобы исключить, либо, наоборот, подтвердить эти неисправности.
Основные инструменты, которые вам потребуются для диагностики, это отвертка и универсальный тестер.
Если есть подозрение на неисправность в электрической схеме холодильника, то, в первую очередь, с помощью тестера нужно убедиться в нормальном напряжении в электрической сети - оно должно быть 220 Вольт ±10%. При напряжении 195 Вольт и ниже многие холодильники работать не смогут.
После этого необходимо убедиться, что сетевая розетка и вилка шнура исправны, обеспечивают полный контакт, не греются и не искрят.
А вместо сердца пламенный мотор
Обратите внимание на контактные клеммы компрессора, они не должны быть оплавленными, обуглившимися или растрескавшимися. После того, как вы с помощью тестера убедитесь в наличии нормального напряжения на клеммах мотора, холодильник от сети необходимо отключить и все дальнейшие работы нужно проводить только при отключенном электропитании.
Компрессор, как правило, располагается в нижней части задней стенки холодильника. Необходимо осмотреть мотор на предмет механических повреждений, деформаций, которые могут говорить о термическом воздействии на деталь, обугленностей. Аномалии явно укажут на место, в котором следует искать неисправность.
Если визуально неисправности нельзя локализовать, то следующее, что нужно сделать, это проверить целость обмоток мотора компрессора. Как правило, на жестких выводах компрессора, либо непосредственно рядом с ним закреплено пускозащитное реле. Перед проверкой необходимо отсоединить три гибких проводка, идущих от реле к клеммам двигателя (часто эти клеммы для соединения с пускозащитным реле помечены особо - «пуск», вывод пусковой обмотки, «раб», вывод рабочей обмотки и «общ», общий вывод для этих обмоток).
Проверять нужно целостность цепи обмотки. Для этого один из щупов тестера (в режиме омметра) закрепляется за один свободный вывод, а другим щупом нужно по очереди касаться двух других оставшихся выводов и корпуса двигателя. После также необходимо измерить попарно и два других вывода. Для стрелочного тестера о наличии контакта будет свидетельствовать отклонение стрелки прибора в режиме омметра. У рабочего мотора компрессора прибор должен показывать наличие контакта между любыми двумя выводами двигателя и отсутствие контакта между любым из них и корпусом мотора. Если это не так, значит произошел либо обрыв обмотки, либо замыкание обмотки на корпус. В этом случае необходима замена мотора компрессора.
Проверить надежность управления
Если с обмотками все в порядке, обратитесь еще раз к рисунку 2. Нужно будет проверить цепи управления. Для этого два предварительно отсоединенных от пускозащитного реле подводящих провода следует замкнуть между собой и проверить наличие контакта между ними и контактными штырями сетевой вилки. Если тестер показывает наличие контакта, то из дальнейшего поиска неисправностей следует исключить вилку, и сетевой шнур, датчик реле температуры Р1 и реле-переключатель «оттаивание» Р2, так как эти блоки входят в единую цепь.
Если контакта нет, то каждый из названных блоков следует тщательно проверить по отдельности.
На неисправностях сетевого шнура и его вилки подробно останавливаться нет смысла, так как такой тип неисправности довольно часто встречается в быту вообще. Стоит лишь сказать, что нужно обратить пристальное внимание на изгибы в сетевом шнуре - в этих местах может быть разрыв токоведущих жил.
Часть Третья: Самый маленький работает больше всех
Давайте обратим более пристальное внимание на мелкие детали. Согласитесь, иногда бывает досадно из-за того, что мелкая, незначительная деталь, выполняющая рутинную несложную работу во всём механизме, становится узким местом, не позволяет полнокровно функционировать большому организму холодильного агрегата.
Жучок - не всегда хорошо
Чтобы проверить датчик температуры и реле «оттаивание», необходимо с помощью отвертки их предварительно снять, отсоединив подводящие провода. Затем тестером нужно проверить каждое реле по отдельности, короткое замыкание будет означать, что данное реле неисправно и нуждается в замене.
В принципе, в случае неисправности реле «оттаивание», его можно заменить простой перемычкой, металлическим «жучком». Но, строго говоря, делать это можно только для старых холодильников, в которых нет сложных систем балансировки, поддержания микроклимата внутри холодильной камеры и прочих высокотехнологичных датчиков, которые могут прийти в негодность от неконтролируемой заморозки. Ведь холодильник будет работать без перерыва, процесс работы будет контролироваться только вручную, включением и выключением шнура питания из розетки электросети. Да и в этом случае нужно позаботиться о более частой очистке морозильной камеры, так как излишний ледяной нарост может деформировать испаритель и повредить, таким образом, всю систему холодильного агрегата. При первой возможности металлический «жучок» как можно быстрее нужно будет заменить исправным реле.
Для неисправного датчика температуры никакие способы «тюнинга» неприемлемы, его необходимо заменить исправным реле.
Поиграем в «Сделай Сам»
Если цепь управления оказалась исправной, то необходимо проверить пускозащитное реле. Для этого необходимо снять крышку, предварительно высверлив алюминиевые заклепки (после ремонта при сборке крышку нужно закрепить винтами М3 с гайками).
В некоторых моделях отечественных холодильников крышка пускозащитного реле, как одного из уязвимых блоков, крепится на защёлках. Для того, чтобы её открыть, нужно всего лишь отогнуть отверткой эти защёлки у основания реле.
У большинства пускозащитных реле устройство соответствует схематическому обозначению на рисунке 5. Чаще всего встречается обгорание контактной пары 1-2, заклинивание сердечника 5 в катушке, поломка штока 3 и заклинивание пружины. Для устранения этих неисправностей, прежде всего, нужно извлечь катушку 4 (она крепится, как правило, на защелках). Из неё необходимо извлечь сердечник 5, контакты 2 (они извлекаются вместе со штоком 3). После этого нужно хорошо очистить это всё от грязи, например, тканевой чистой тряпкой, смоченной в спирте. Если есть необходимость, сердечник 5 нужно будет слегка зачистить напильником или наждачной бумагой, чтобы он свободно смог входить в канал катушки. Обязательно нужно зачистить наждачной бумагой рабочие поверхности контактов 1 и 2.
Частой причиной выхода из строя пускозащитного реле является поломка штока 3.

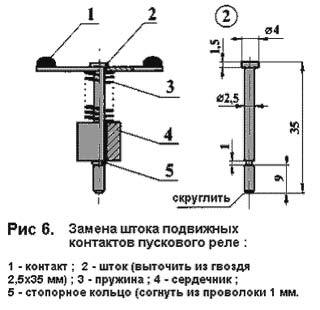

Как правило, оригинальный шток делается из пластмассы, однако его можно заменить самодельным штоком, сделанным из гвоздя 2, 5х35 мм. Металлический шток в реле, вместо пластмассового, работает долго и надежно. На рисунке 6 показаны размеры штока 3 для наиболее распространенного пускозащитного реле типа РТК-Х (М) или его аналога. Для любого другого типа реле размеры можно уточнить на месте.
После этого реле нужно будет собрать в обратной последовательности, поставить на место, закрепить и подсоединить подводные провода.
В случае, если причиной неисправности были окислившиеся контакты 1 и 2, и через короткое время работы, после того, как вы их зачистили, они снова окислились и обгорели, то необходимо обратиться к специалисту за более глубоким ремонтом, так как причины такого поведения контактов могут быть в нарушении работы всей электрической цепи холодильника.
Последний по порядку - не последний по значению
Другая неисправность, которая тоже довольно часто встречается, заключается в перегорании нагревателя R2 в реле тепловой защиты. Это легко определяется с помощью тестера при снятой крышке пускозащитного реле. Если неисправность в этом, пускозащитное реле необходимо заменить на новое.
Лекции по дисциплине:
"БЫТОВЫЕ МАШИНЫ И ПРИБОРЫ"
РАЗДЕЛ 1 ХОЛОДИЛЬНЫЕ МАШИНЫ БЫТОВОГО НАЗНАЧЕНИЯ
1.10 ПРИБОРЫ АВТОМАТИКИ И ЭЛЕКТРООБОРУДОВАНИЕ БЫТОВЫХ ХОЛОДИЛЬНЫХ МАШИН
1.10.2 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ БЫТОВЫХ ХОЛОДИЛЬНИКОВ
1.10.2.1 Электрические схемы однокамерных холодильников
Электрические схемы однокамерных холодильников рассмотрим на примере холодильника "STINOL-205"(рис. 1). Электрическая схема однокамерного холодильника включает в себя электродвигатель компрессора СО1, тепловое реле компрессора RH1, пусковое реле компрессора RА1, датчик - реле температуры ТН1 холодильной камеры, сигнальную лампу сети SL1, лампу освещения холодильного отделения L1, выключатель лампы IL1.
При включении в электрическую сеть холодильника на панели управления загорается сигнальная лампочка наличия напряжения электросети SL (рис. 1).
При открытой двери холодильного отделения кнопкой ILI включается лампа LI освещения холодильной камеры. Лампа освещения L1 холодильной камеры включается автоматически при открывании двери и выключается при закрытии с помощью выключателя IL1. Кнопка выключателя IL1 выступает наружу и при закрытой двери шкафа упирается во внутреннюю панель. Контакты выключателя замыкаются при открывании двери холодильной камеры и размыкаются при закрытии двери.
Терморегулятором ТН1 подается напряжение на электрическую схему холодильника и задается температура в холодильной камере (ХК) холодильника. Замыкание контактов терморегулятора происходит при повышении температуры в холодильной камере до верхнего предельного значения при выбранной уставке терморегулятора. При замыкании основных контактов датчика - реле температуры ТН1 происходит запуск электродвигателя СО1 компрессора.
Вращение ротора электродвигателя компрессора начинается после замыкания контактов пусковой обмотки пускового реле RА1. Пусковое реле RAI включает компрессор С01, который обеспечивает циркуляцию хладагента в системе, снижение температуры в ХК и НТО. После разгона ротора пусковая обмотка отключается, и ток проходит только через рабочую обмотку.
Защитное релеRHI обеспечивает отключение компрессора при его перегрузке и неисправности. При повышении силы тока свыше допустимых значений нормально замкнутые контакты защитного реле размыкаются с помощью биметаллической пластины, и электродвигатель отключается. После остывания контакты защитного реле замыкаются, и электродвигатель компрессора снова запускается.
При понижении температуры в холодильной камере до установленного значения контакты терморегулятора ТН1 размыкаются, и компрессор выключается. При повышении температуры в ХК терморегулятор включает компрессор и цикл работы холодильника повторяется.
1.10.2.2 Электрические схемы двухкамерных холодильников
Электрическая схема (рис. 2) обеспечивает работу холодильника в полностью автоматическом режиме. При замыкании цепи терморегулятора ТН1 напряжение подается на контакты 2-3 таймера TIM, через них в электрическую цепь компрессора СО1, электродвигателя вентилятора MV, электродвигателя М таймера TIM.
Компрессор обеспечивает циркуляцию хладагента в системе холодильного агрегата и снижение температуры в морозильной и холодильной камерах.
Рис. 2 – Электрическая схема двухкамерного холодильника "STINOL-107"
L – сеть; N – нейтральная фаза; ТН1 терморегулятор; RH1 тепловое реле компрессора; RА1 пусковое реле компрессора; SL1 светосигнальная лампа; IL1 выключатель лампы освещения; L1 лампа освещения; TIM – таймер; ТР2 – реле термозащиты;ТР1 – замедлитель включения вентилятора; IMV – выключатель вентилятора; MV – электродвигатель вентилятора; TF – тепловой плавкий предохранитель; СО1 электродвигатель компрессора; R1 – нагреватель поддона каплепадения; R2 – сопротивление нагревателя испарителя.
При снижении температуры испарителя до -10°С реле ТР1 (замедлитель вращения крыльчатки), закрепленное на испарителе, включает электродвигатель вентилятора, который обдувает ребристый испаритель и подает воздух в МК. Реле термозащиты ТР2 также замыкается, обеспечивая включение электродвигателя М таймера, который начинает отсчет времени работы компрессора.
Таймер TIM через определенный отрезок времени работы компрессора (8 - 10 часов) отключает электродвигатели компрессора, вентилятора, таймера и включает электронагревательные сопротивления R2 (оттайки испарителя) и RI (нагревателя поддона каплепадения). Если контакты терморегулятора ТН1 замкнуты, идет процесс оттаивания "снеговой шубы" испарителя МК. При достижении испарителем температуры +10°С реле ТР2 отключает электронагревательные сопротивления RI, R2 и обеспечивает по электрической цепи ТН1, TIM, (RI, R2), М, RHI, COI, RAI работу электродвигателя таймера. Контакты таймера переключаются, при этом отключаются цепи нагревательных сопротивлений RI и R2 и включаются цепи электродвигателя компрессора, вентилятора, таймера. Контакты реле ТР1 и ТР2 при этом разомкнуты. Начинается охлаждение испарителя МК, через некоторое время срабатывает реле ТР1, включается электродвигатель вентилятора. При открывании двери МК выключатель IMV отключает вентилятор.
Если по какой-либо причине температура испарителя МК достигает 60°С, расплавляется термопредохранитель TF, расположенный в одном корпусе с реле термозащиты ТР2, и вся электрическая схема, обеспечивающая работу холодильного агрегата, отключается.
1.10.2.3 Электрические схемы двухкамерных холодильников-морозильников

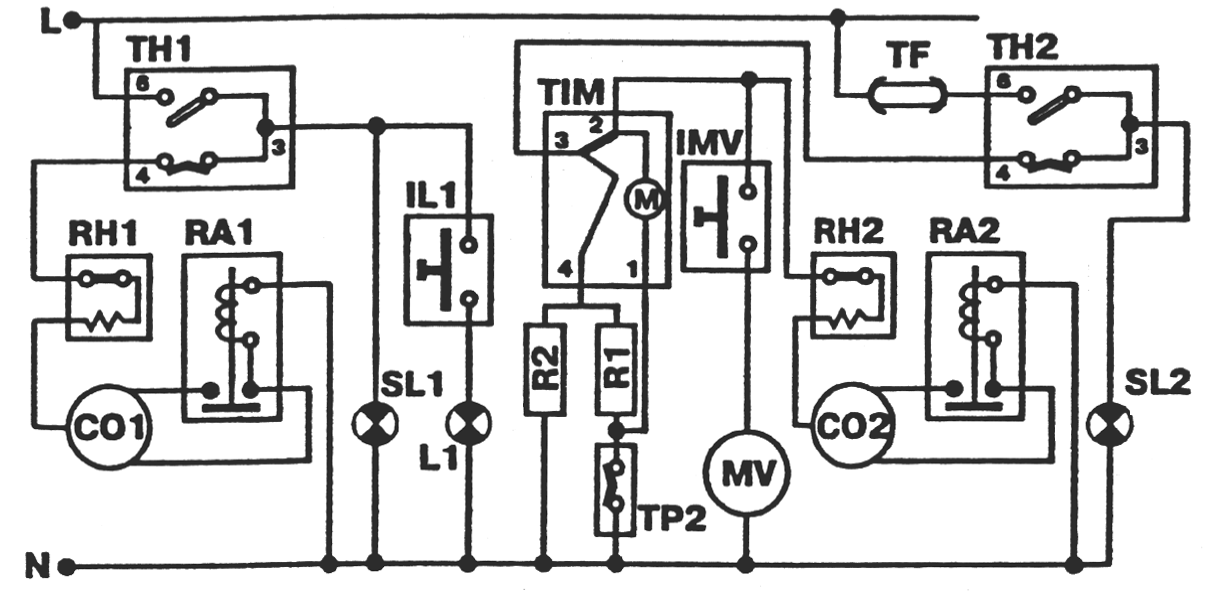

Электрическая схема холодильника-морозильника комбинированного "STINOL-102" (рис. 3) состоит из двух частей.
Левая часть электрической схемы (рис. 3) обеспечивает работу компрессора СО1, обслуживающего холодильную камеру, и ничем не отличается от электрических схем однокамерных бытовых холодильников. Она состоит из терморегулятора ТН1, компрессора, реле пускового RAI и защитного RHI, дверного выключателя ILI, электролампочек LI освещения ХК и светосигнальной (зеленой) SLI.
Правая часть электрической схемы (рис. 3) обеспечивает работу воздухоохладителя системы "No frost" МК в полностью автоматическом режиме. При замыкании цепи терморегулятора ТН2 напряжение подается на контакты 2-3 таймера TIM, через них в электроцепь компрессора С02, электродвигателя вентилятора MV, электродвигателя самого таймера М. Компрессор обеспечивает циркуляцию хладона в системе хладоагрегата и снижение температуры испарителя МК.
При снижении температуры испарителя до -10°С реле ТР1, закрепленное на испарителе, включает электродвигатель вентилятора, который обдувает ребристый испаритель и подает воздух в МК, реле термозащиты ТР2 также замыкается, обеспечивая включение электродвигателя М таймера, который начинает отсчет времени работы компрессора.
Таймер TIM через определенный отрезок времени работы компрессора (8-10 часов) отключает электродвигатели компрессора, вентилятора, таймера и включает электронагревательные сопротивления R2 (оттайки испарителя) и RI (нагревателя поддона каплепадения). Если контакты терморегулятора ТН2 замкнуты, идет процесс оттаивания "снеговой шубы" испарителя МК. При достижении испарителем температуры + 10°С реле ТР2 отключает электронагревательные сопротивления R2, RI и обеспечивает по электрической цепи ТН2, TIM, R2, RI, М, RH2, С02, RA2 работу электродвигателя таймера. Контакты таймера переключаются, при этом отключаются нагревательные сопротивления RI и R2 и включаются цепи электродвигателя компрессора, вентилятора, таймера. Контакты реле ТР1 и ТР2 при этом разомкнуты. Начинается охлаждение испарителя МК, через некоторое время срабатывает реле ТР1, включается электродвигатель вентилятора. При открывании двери МК выключатель IMV отключает вентилятор.
Рис. 3 – Электрическая схема холодильника-морозильника "STINOL-102"
L – сеть; N – нейтральная фаза; ТН1 терморегулятор; RH1 тепловое реле компрессора; RА1 пусковое реле компрессора; SL1 светосигнальная лампа; IL1 выключатель лампы освещения; L1 лампа освещения; TIM – таймер; ТР2 – реле термозащиты;ТР1 – замедлитель включения вентилятора; IMV – выключатель вентилятора; MV – электродвигатель вентилятора; TF – тепловой плавкий предохранитель; СО1, СО2 электродвигатели компрессоров; R1 – нагреватель поддона каплепадения; R2 – сопротивление нагревателя испарителя.
Если по какой-либо причине температура испарителя МК достигает 60°С, расплавляется термопредохранитель TF, расположенный в одном корпусе с реле термозащиты ТР2, и вся часть электрической схемы, обеспечивающая работу холодильного агрегата МК, отключается.
23 ноября 2005 г.Холодильник представляет из себя довольно надежный агрегат. Если холодильник не имел производственных дефектов, или Вы сумели выявить их и устранить в течении гарантийного срока, он будет работать без ремонта не менее пяти - семи лет, а отдельные экземпляры при надлежащем уходе могут продержаться и значительно дольше (см. ). Для того, чтобы отремонтировать холодильник самому, нужно представлять его устройство:
Теперь, когда мы ознакомились с устройством холодильника, предлагаем следующую последовательность действий:
- Попытаться определить неисправность. подавляющем большинстве случаев это несложно следуя инструкции по диагностике неисправностей.
- Если возможно, отремонтировать самостоятельно Человек знакомый устройством холодильника и обладающий минимальным набором инструментов в состоянии устранить большинство неисправностей не связанные с разгерметизацией системы.
- Если самостоятельный ремонт невозможен - выбрать фирму, определиться со стоимостью ремонта и вызвать мастера.
- По окончании ремонта придерживаться рекомендаций по эксплуатации холодильника.
2. Диагностика неисправностей холодильника.
Последовательность действий по выявлению вышедшей из строя детали и рекомендации по ремонту. Для компрессорных холодильников без системы No Frost.
3. Советы по эксплуатации холодильника
Многие неисправности приводящие впоследствии к дорогостоящему
ремонту холодильника возникают в результате неправильной эксплуатации агрегата.
Здесь мы приведем некоторые простые советы:
а) Если холодильник по каким либо причинам был выключен, подождите пять минут прежде чем снова его включать. Этот процесс можно автоматизировать см
б) Если холодильник был разморожен, не загружайте его продуктами прежде чем он не отработает пустым один цикл и не отключится.
в) Не устанавливайте указатель терморегулятора дальше середины шкалы, значительного выигрыша по температуре это не даст, а двигатель будет работать в напряженном режиме.
г) На некоторых холодильниках в глубине холодильной камеры (на задней стенке) расположен "плачущий испаритель". Не прислоняйте к нему продукты и не забывайте прочищать расположенный под ним сток для воды.
д) При размораживании холодильника недопустимо отковыривать лед используя твердые предметы, размораживайте только теплой водой.
е) На некоторых холодильниках есть кнопка "быстрой заморозки" (обычно желтого цвета) эта кнопка замыкает контакты терморегулятора и двигатель работает не отключаясь. Не забывайте эту кнопку в нажатом состоянии.
ж) Не храните в холодильнике растительное масло, маслу это не требуется, а резина уплотнителя дверцы холодильника теряет эластичность.
з) Не ставьте холодильник около отопительных приборов.
Всего хорошего, пишите to © 2005
Бытовые холодильники различаются по очень многим показателям - начиная от компоновки, и заканчивая системами управления.
Компоновку основных элементов холодильников нет смысла подробно описывать, потому что как таковых их немного, да и они все на виду:
конденсатор - с внешней стороны задней стенки;
компрессор - сзади в поддоне;
элементы управления находятся под верхней крышкой или в дверце.
испарители расположены внутри камер;

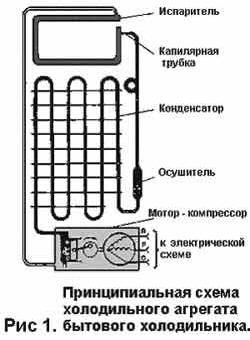

Рис. 1 схематично иллюстрирует взаимодействие основных агрегатов и устройств холодильника в варианте классической компоновки (однокомпрессорный вариант, без системы "No Frost" и др.).
Рис. 1. Основные агрегаты и узлы холодильника классической компоновки

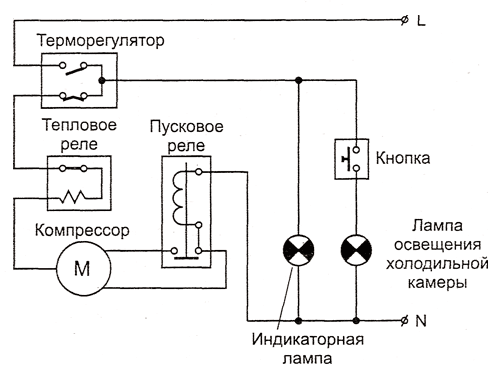

На рис. 2 на примере холодильника "Стинол 101" показана принципиальная электрическая схема подобного аппарата.
Рис. 2. Принципиальная электрическая схема холодильника "Стинол 101"
Рассмотрим назначение компонентов, показанных на этих рисунках.

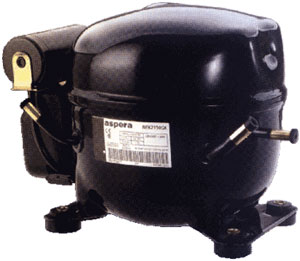

Компрессор предназначен для нагрева хладагента и нагнетания его под высоким давлением (более 10 атмосфер) в холодильный контур. Внешний вид компрессора, который используется в бытовых холодильниках, показан на рис. 3 В зависимости от назначения бытовых холодильников, в них может устанавливаться один или два компрессора.
Рис. 3. Внешний вид компрессора
Конденсатор - это теплообменник, который при переходе хладагента из газообразного в жидкое состояние обеспечивает отвод избыточного тепла в окружающую среду. Обычно он расположен с внешней стороны задней стенки холодильника и представляет собой определенным образом изогнутую металлическую трубку (обычно, изгибается в виде "змейки"), соединенную с объемной ребристой поверхностью для эффективного отвода тепла.
Испаритель - это тот же теплообменник, но он уже используется для поглощения тепла (выделения холода) в фазе испарения (при переходе хладагента из жидкого в парообразное состояние). Он представляют собой ту же трубку, прикрепленную к металлической пластине. Испарители, в зависимости от компоновки холодильников, имеют различные конструктивные исполнения - они могут располагаться как непосредственно внутри камер, так и встраиваться непосредственно в стенки холодильного шкафа.
Пусковое реле служит для обеспечения запуска мотора компрессора путем кратковременной подачи на его пусковую обмотку питающего напряжения.
Тепловое реле служит для защиты компрессора от перегрузок. Оба реле располагаются рядом с компрессором.
Капилляр представляет собой тонкую металлическую трубку с малым внутренним диаметром. Она является основным функциональным узлом при выполнении фазы расширения холодильного цикла (см. выше) при переходе жидкого хладагента из состояния высоких давления и температуры в низкие показатели этих параметров. Внешний вид капиллярной трубки показан на рис. 4.
Рис. 4. Внешний вид капиллярной трубки
Основное назначение фильтра-осушителя - удаление из системы воды и очистка хладагента от механических загрязнений. Внешний вид фильтра-осушителя показан на рис. 5.
Рис. 5. Внешний вид фильтра-осушителя
Датчики-реле температуры (терморегуляторы) предназначены для поддержания заданной температуры в холодильной и (или) морозильной камерах холодильников. Они являются основным узлом системы контроля температуры. Терморегуляторы работают в заданном температурном коридоре (последний в определенных пределах можно корректировать с помощью специального механического регулятора и юстировочных винтов). Если температура камеры холодильника выше верхней границы этого температурного коридора, то реле включает мотор компрессора, когда температура опускается ниже заданной границы, реле отключает мотор. Эти приборы достаточно просты - они имеют в своем составе электрические контактные группы (используются в цепи питания компрессора), управляемые специальным манометрическим датчиком с капиллярной трубкой (часть указанной трубки помещается в камеру холодильника для контроля температуры). Внешний вид терморегуляторов показан на рис. 6.
Рис. 6. Внешний вид терморегуляторов
Однако, похоже, терморегуляторы отживают свой век. В настоящее время на рынке появились бытовые холодильники с электронными системами управления (СУ). Кроме основной функции - контроля и поддержания заданных температурных режимов в камерах холодильников, эти системы обеспечивают выполнение дополнительных функций и режимов. Остановимся на этом подробнее.
Начнем с того, что в холодильниках с электронными системами управления отсутствуют терморегуляторы в их классическом исполнении. Контроль температуры в камерах холодильника обеспечивают специальные датчики-термисторы. Они изменяют свое внутреннее сопротивление в зависимости от температуры окружающей среды. Естественно, точность определения температуры с помощью подобных датчиков выше по сравнению с классическими терморегуляторами. Подобных датчиков-термисторов в холодильнике может быть несколько. Они располагаются не только в холодильной и морозильной камере холодильника, но и используются для контроля температуры корпуса испарителя, генератора льда и внешней окружающей среды. На основе показаний подобных датчиков система управления холодильника, в соответствии с ранее установленными пользователем программами и режимами работы аппарата, обеспечивает функционирование исполнительных устройств. Набор подобных устройств иллюстрирует блок-схема холодильников SAMSUNG серии RL33 (рис. 7).
Рис. 7. Блок-схема холодильников SAMSUNG серии RL33
На ней, кроме уже известных нам компрессора и температурных датчиков, показаны нагревательные элементы, вентилятор "No Frost" и др. Внешний вид разновидностей вентиляторов показан на рис. 8.
Рис. 8. Внешний вид вентиляторов системы "No Frost"
Как видно из рис. 7, управляющая электроника этой серии холодильников выполнена на двух платах. Одна из них выполняет функции индикации и местного управления, а вторая - функции контроля и управления исполнительными устройствами холодильника. На основной плате расположен управляющий микропроцессор, источник питания, другие узлы и схемы.
Перечислим элементы на этой схеме, которые ранее не упоминались:
геркон воздушной заслонки (контролирует положение заслонки);
сетевой трансформатор (вырабатывает переменное напряжение для источника питания в составе основной платы).
редукторный электродвигатель привода воздушной заслонки (заслонка открывается, чтобы открыть канал доступа воздуха);
На самом деле, набор внешних элементов может быть различным - все зависит от типа холодильника, его конструкции, компоновки, функциональной насыщенности и других факторов.
Приведем еще один более сложный пример - на рис. 9 приведена принципиальная схема электронных плат и их внешних элементов холодильников "Side-by-side" SAMSUNG серий SR-S24/S25/S26/S27.
Рис. 9. Принципиальная схема электронных плат и их внешних элементов
холодильников "Side-by-side" SAMSUNG серий SR-S24/S25/S26/S27
(при увеличении рисунка - будьте терпеливы: объем файла составляет 1,21 Мб)
На примере этой схемы остановимся на особенностях схемотехнических решений систем управления современных холодильников. Схема состоит из трех модулей: основного модуля (MAIN PCB), модуля панели управления (PANEL РСВ) и модуля внешних устройств (SET). На самом деле, никакого модуля внешних устройств в физически не существует - подобное название является условным.
Начнем с внешних устройств, которые можно разделить на несколько групп:
вентиляторы (FAN): используются, в том числе, в системе "No Frost";
электромоторы (М, MOTOR): могут использоваться, например, в генераторе льда, для размельчения льда и др.;
нагревательные элементы (HEATER): используются для повышения эффективности работы системы оттайки;
электромагнитные клапаны (VALVE): используются, например, в системе получения холодной питьевой воды и др.;
компрессор: его назначение рассматривалось выше;
различные переключающие устройства (S/W): используются, например, для включения отдельных узлов, для контроля закрытия дверцы и др.;
другие устройства (инвертор питания лампы подсветки и др.).
датчики температуры - терморезисторы с отрицательным температурным коэффициентом (NTC). Они используются для контроля температур в холодильном и морозильном отсеках, на корпусе конденсатора, а также температуры окружающей среды;
Панель управления (PANEL PCB) представляет собой электронную плату, на которой расположены светодиодные индикаторы и управляющие кнопки.
Рассмотрим подробнее основную плату MAIN РСВ. Основой всей системы управления холодильника является микроконтроллер типа TMP87CC40N. Он содержит в своем составе: процессорное ядро, набор таймеров, ОЗУ, ПЗУ, различные порты ввода/вывода и др. Для обеспечения работы этой микросхемы используются схема начального сброса IC02 (КА7533) и кварцевый резонатор XTAL (4 МГц).
Питание элементов платы обеспечивают линейные стабилизаторы напряжения +5 В (КА7805А) и +12 В (КА7812). Напряжение +5 В используется для питания процессора и схемы RESET, a +12 В - интегральных многоканальных ключей (типов ULN2003A и UPA2981C). Питание на стабилизаторы поступает от сетевого трансформатора LVT.
Все внешние элементы, потребляющие значительный ток (компрессор, нагреватели, электрические клапаны, соленоиды) управляются реле RY71-RY79. Управляющие сигналы на них поступают с микроконтроллера через ключевые схемы. Отметим, что подобное техническое решение, при котором внешние силовые элементы холодильника управляются с помощью реле, не является единственно возможным. На рис. 10 показаны платы управления одной из моделей холодильника AEG.
Рис. 10. Платы управления холодильника AEG
На них в качестве силовых управляющих элементов используются симисторы.
Сигналы с температурных датчиков (рис. 9) поступают на входы аналогово-цифровых преобразователей (АЦП) в составе микроконтроллера и обрабатываются в соответствии с заложенной в микросхему программой. Подобная программа является оригинальной для конкретной модели холодильника.
Сигналы с контактных датчиков (переключателей) поступают на обычные цифровые входы портов микроконтроллера.
Данный тип основной платы позволяет использовать до трех панелей управления: одну в составе модуля, и две внешних (PANEL PCB и ICE-MAKER KIT).
Внутренняя панель управления в составе MAIN PCP обладает определенной избыточностью - к ней можно подключить до 40 кнопок (реализована матрица типа "строка-столбец", которая подключена к выводам 33-45 микроконтроллера), а в данном конкретном случае подключено всего три кнопки. Сделано это для того, чтобы при использовании данной платы в других моделях холодильников указанных серий, потребовались бы минимальные конструктивные переделки.
Отметим еще одну схемотехническую особенность подобного модуля - многоканальные интегральные ключи используются не только для управления реле, но и для реверсивного вращения мотора привода лотка (плата ICE-MAKER KIT), а также для обеспечения динамической индикации и функционирования кнопок на плате PANEL PCB.
Из описания схемы видно, что схемотехника электронной части современного холодильника довольно проста и, соответственно, подобные электронные модули вполне ремонтопригодны (за небольшими исключениями). Этот аспект необходимо учитывать при диагностике и замене неисправных компонентов на подобных платах.
Классический холодильник, без системы No Frost работает следующим образом:
Мотор - компрессор (1), засасывает газообразный фреон из испарителя, сжимает его, и через фильтр (6) выталкивает в конденсатор (7).
В конденсаторе, нагретый в результате сжатия фреон остывает до комнатной температуры и окончательно переходит в жидкое состояние.
Жидкий фреон, находящийся под давлением, через отверстие капиляра (8) попадает во внутреннюю полость испарителя (5), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство холодильника.
Этот процесс повторяется до достижения заданной терморегулятором (3) температуры стенок испарителя.
При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается.
Через некоторое время, температура в холодильнике (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора замыкаются, с помощью защитно-пускового реле (2) запускается электродвигатель мотор - компрессора и весь цикл повторяется сначала (см. пункт 1)
1-Мотор-компрессор; 2-Защитно-пусковое реле;
3-Терморегулятор; 4-Внутренняя лампа освещения холодильника; 5-Испаритель;
6-Фильтр-осушитель; 7-Конденсатор; 8-Капиляр; 9-Включатель лампы
Электрическое оборудование холодильников
К электрическому оборудованию бытовых холодильников
относятся следующие приборы:
электрические нагреватели: для обогрева генератора в абсорбционных холодильных
агрегатах; для предохранения дверного проема низкотемпературной (морозильной)
камеры от выпадения конденсата (запотевания) на стенках; для обогрева испарителя
при полуавтоматическом и автоматическом удалении снежного покрова;
электродвигатель компрессора (это относится к компрессионным холодильникам);
проходные герметичные контакты для соединения обмоток электродвигателя с
внешней электропроводкой холодильника через стенку кожуха мотор-компрессора;
осветительная аппаратура, предназначенная для освещения холодильной камеры;
вентиляторы: для обдува конденсатора холодильного агрегата воздухом (при
использовании в холодильниках конденсаторов с принудительным охлаждением) и для
принудительной циркуляции воздуха в камерах холодильников.
К приборам автоматики бытовых холодильников относятся:
датчики-реле температуры (терморегуляторы) для поддержания заданной
температуры в холодильной или низкотемпературной камере бытовых холодильников;
пусковое реле для автоматического включения пусковой обмотки электродвигателя
при запуске;
защитное реле для предохранения обмоток электродвигателя от токов перегрузки;
приборы автоматики для удаления снежного покрова со стенок испарителя
Электрическая схема холодильника и принцип ее работы.
При подаче напряжения электрический ток проходит через замкнутые контакты
терморегулятора (3), кнопки размораживания (10), реле тепловой защиты (11),
катушку пускового реле (контакты пускового реле12.2 пока разомкнуты) и рабочую
обмотку электродвигателя мотор-компрессора.
Поскольку двигатель пока не вращается, ток протекающий через рабочую обмотку
мотор-компрессора в несколько раз превышает номинальный, пусковое реле (12)
устроено таким образом, что при превышении номинального значения тока замыкаются
контакты (12.2), к цепи подключается пусковая обмотка электродвигателя.
Двигатель начинает вращаться, ток в рабочей обмотке снижается, контакты
пускового реле размыкаются и двигатель продолжает работать в нормальном режиме.
Когда стенки испарителя охладятся до установленного на терморегуляторе значения,
контакты (3) разомкнуться и электродвигатель мотор-компрессора остановиться.
С течением времени температура внутри холодильника повышается, контакты
терморегулятора замыкаются и весь цикл повторяется заново.
Реле защиты предназначено для отключения двигателя при опасном повышении силы
тока. С одной стороны оно защищает двигатель от перегрева и поломки, а с другой
- Вашу квартиру от пожара.
Реле состоит из биметаллической пластины (11.1), которая при повышении
температуры изгибается и размыкает контакты (11.2), после остывания
биметаллической пластины контакты снова замыкаются.
12.1 - катушка реле; 12.2 - контакты реле
Из каких материалов изготовлен холодильник
Упрощенно представляя, холодильник состоит из изотермического шкафа и электрического оборудования (холодильного агрегата)
Корпус
Корпус является несущей конструкцией, поэтому должен быть достаточно жестким.
Его изготавливают из листовой стали толщиной 0,6-0,1 мм. Герметичность наружного
шкафа обеспечивается пастой ПВ-3 на основе хлорвиниловой смолы. Поверхность
шкафа фосфатируют, затем грунтуют и дважды покрывают белой эмалью МЛ-12-01,
ЭП-148, МЛ-242, МЛ-283 или др. Выполняют это с помощью краскопультов или в
электростатическом поле. Поверхность сервировочного столика, если таковой
имеется, покрывают полиэфирным лаком.
В последнее время для изготовления корпуса холодильника все чаще применяют ударопрочные пластики. Благодаря этому сокращается расход металла и уменьшается масса холодильного прибора.
Внутренние шкафы холодильников
Металлические внутренние шкафы из стального листа толщиной 0,7- 0,9 мм
изготавливают методом штамповки и сварки и эмалируют горячим способом
силикатно-титановой эмалью.
Пластмассовые камеры изготавливают из АБС-пластика или из ударопрочного
полистирола методом вакуум-формирования. АБС (акрилбутадиеновый стирол) обладает
высокими механическими свойствами и стойкостью по отношению к хладону (фреону).
Детали из АБС-пластика, покрытые хромом и никелем, широко применяются в
декоративных целях. АБС-пластики отечественного производства по
физико-механическим свойствам делятся на четыре группы:
АБС-0903 средней ударной вязкости;
АБС-1106Э, АБС-1308, АБС-1530, АБС-2020 повышенной ударной вязкости;
АБС-2501К, АБС-2512Э, АБС-2802Э высокой ударной вязкости;
АБС-0809Т, АБС-0804Т, АБС-1002Т повышенной теплостойкости.
АБС-пластики выпускаются в виде гранул диаметром не более 3 мм и длиной 4-5 мм
или в виде порошка и перерабатываются литьем под давлением, выдуванием,
термоформованием. Камеры у морозильников и камеры низкотемпературных отделений
холодильников металлические - из алюминия или нержавеющей стали. Стальные камеры
более долговечны, гигиеничны, но они увеличивают массу холодильника и требуют
особых способов крепления к наружному корпусу для наиболее эффективной
теплоизоляции от окружающей среды.
К преимуществам пластмассовых камер относятся технологичность изготовления,
малый коэффициент теплопроводности, меньшая масса. Однако такие камеры быстрее
стареют, со временем теряют товарный вид, менее долговечны и менее прочны по
сравнению с металлическими. В холодильниках с пластмассовыми камерами по
периметру дверного проема не устанавливают накладки, закрывающие теплоизоляцию,
так как роль накладок выполняют отбортованные края камеры.
Двери
Изготовляют из стального листа толщиной 0,8 мм методом штамповки и сварки. В
некоторых моделях холодильников двери изготовлены из древесностружечной плиты
или ударопрочного полистирола.
Дверь холодильника состоит из наружной и внутренней панелей, теплоизоляции между ними и уплотнителя. Панели двери изготовляют из ударопрочного полистирола методом вакуум-формования. Толщина листа 2-3 мм. У большинства холодильников двери открываются слева направо. В всех современных холодильниках предусмотрена перенавеска двери, т.е. возможность открывания двери справа налево. У настенных холодильников дверь двухстворчатая.
Дверь холодильника должна плотно прилегать к дверному проему, иначе теплый воздух будет проникать в камеру. Для обеспечения герметичности внутреннюю сторону двери по всему периметру окантовывают магнитным уплотнителем разного профиля. В холодильниках старых конструкций применялись резиновые уплотнители баллонного типа.
Двери в закрытом положении удерживаются с помощью механических (чаще куркового типа) или магнитных затворов. Последние наиболее распространены. При их наличии ручку двери можно расположить на разной высоте, исходя из требований технической эстетики. Замена дверных петель специальными навесками, укрепляемыми сверху и снизу двери, уменьшает общие габариты холодильника при открывании двери, что важно при установке холодильников в углу помещений.
Теплоизоляция
Теплоизоляцию применяют для защиты холодильной камеры от проникновения тепла
окружающей среды и прокладывают по стенкам, верху и дну холодильного шкафа и
холодильной камеры, а также под внутренней панелью двери. От теплоизоляционных
материалов требуется, чтобы они обладали низким коэффициентом теплопроводности,
небольшой объемной массой, малой гигроскопичностью, влагостойкостью, были
огнестойкими, долговечными, дешевыми, биостойкими, не издавали запаха, а также
были механически прочными. Для теплоизоляции шкафа и двери холодильников
применяют штапельное стекловолокно МТ-35, МТХ-5, МТХ-8, минеральный войлок,
пенополистирол ПСВ и ПСВ-С и пенополиуретан ППУ-309М.
Минеральный войлок изготовляют из минеральной ваты путем обработки ее растворами синтетических смол. Исходным сырьем для получения минеральной ваты служат минеральные породы (доломит, доломитоглинистый мергель), а также металлургические шлаки.
Стеклянный войлок - разновидность искусственного минерального войлока. Он состоит из тонких (толщина 10-12 мк) коротких стеклянных нитей, связанных синтетическими смолами. Теплоизоляция из стеклянного войлока и супертонкого волокна биостойка, не имеет запаха, обладает водоотталкивающим свойством, удобно укладывается и поэтому часто применяется.
Пенополистирол - синтетический теплоизоляционный материал. Он представляет собой легкую твердую пористую газонаполненную пластмассу с равномерно распределенными замкнутыми порами. Теплоизоляцию из пенополистирола получают вспениванием жидкого полистирола непосредственно в простенках холодильной камеры и корпуса шкафа холодильника.
Пенополиуретан - пенопласты мелкопористой жесткой структуры, полученные путем
вспучивания полиуретановых смол с применением соответствующих катализаторов и
эмульгаторов. Для повышения теплозащитных свойств в качестве вспучивающего газа
применяют хладон-11 и др. Процесс пенообразования и затвердевания пены
происходит в течение 10-15 мин при температуре до 5 °С.
Пенополиуретан обладает малой объемной массой, низким коэффициентом
теплопроводности, влагостоек. Его можно вспенивать непосредственно в холодильном
шкафу. При этом он равномерно и без воздушных полостей заполняет все
пространство в простенках, хорошо склеивается со стенками, повышая прочность
шкафа.
В зависимости от качества теплоизоляционных материалов толщина изоляции в стенках шкафа холодильника может быть от 30 до 70 мм, в двери - от 35 до 50 мм. Замена теплоизоляции из стекловолокна изоляцией из пенополиуретана позволяет при одних и тех же габаритах корпуса увеличить объем холодильника на 25%.
Затворы и уплотнители дверей
Ранее в холодильниках применялись курковые и секторные затворы дверей. В
современных холодильниках применяются магнитные запоры.
Магнитные затворы представляют собой эластичную магнитную вставку, помещенную в уплотнительный профиль на внутренней панели двери. При закрывании двери она плотно притягивается к металлическому корпусу. Исходным сырьем для получения магнитных материалов служит феррит бария ВаО в смеси с каучуками или поливиниловыми и другими смолами, придающими ему гибкость. Изготовленные ленты эластичного магнита намагничивают в магнитном поле.
Притягивая уплотнитель к шкафу по всему периметру, магнитный затвор обеспечивает хорошее уплотнение и в то же время не требует усилий для открывания двери, которое необходимо проверять динамометром с погрешностью +1 Н. Динамометр прикрепляют к ручке на расстоянии, наиболее отдаленном от шарниров. Усилие при этом должно быть направлено перпендикулярно плоскости двери.
Для дверных уплотнителей в холодильниках с курковыми и секторными затворами применяют пищевую резину, с магнитными затворами - поливинилхлоридные и полихлорвиниловые уплотнители с магнитной вставкой и магнитные уплотнители с дополнительными удерживателями. В холодильниках с механическим затвором плотное закрывание двери достигается благодаря сжатию профиля резинового уплотнителя.
В холодильниках с магнитным затвором уплотнитель притягивается к шкафу силой притяжения магнита, при этом профиль уплотнителя растягивается. Уплотнитель имеет два баллона. Баллон прямоугольного сечения, в котором находится магнитная вставка, прижимается передней плоскостью к шкафу. Толщина стенки баллона существенно влияет на силу притяжения уплотнителя и не превышает 0,45 мм. Баллон "гармошка" служит для компенсации небольшого свободного хода двери. В свободном состоянии уплотнителя "гармошка" несколько сжата и при отходе двери растягивается, препятствуя отрыву уплотнителя от шкафа. Для эффективной работы профиль баллона "гармошка" имеет небольшое сопротивление растяжению, что обеспечивается тонкими стенками баллона, а также соответствующей конфигурацией его.
Магнитные вставки узлов уплотнения делают прямоугольного сечения. Их изготовляют из эластичных многокомпонентных ферритонаполненных композиций. Улучшить магнитные, физико-химические и термомеханические свойства, а также технико-экономические показатели магнитных эластичных вставок стало возможным благодаря использованию новых полимерных композиций на основе сополимеров ЭВА.
Уплотнение двери следует проверять, не включая холодильник в сеть. Бумажная полоска шириной 50 мм и толщиной 0,08 мм, заложенная между уплотнителем двери и закрываемой поверхностью шкафа, ни в одном месте не должна свободно перемещаться.
