Установка сплит-системы своими руками. Как установить сплит-систему самостоятельно Порядок монтажа сплит системы

Основные задачи климатического оборудования – подача охлажденного/нагретого, очищенного воздуха внутрь квартиры, дома, офисных и других помещений. Особенно это актуально с наступлением теплого времени года (охлаждение), межсезонья (обогрев). Главное, чтобы устройство хорошо справлялось со своей работой. Качественное, эффективное функционирование климат-системы во многом (до 80%) зависит от профессионально организованного монтажа. Соблюдая определенные правила установки кондиционера, возможно продлить срок службы оборудования, ежедневно наслаждаясь его безупречной работой.

Внутренний блок сплит-системы над кроватью

Кондиционер. Что это?

Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?

Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.

Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).

Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном. Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта.

Правила установки внутреннего блока

Внутренний блок – та часть сплит-системы, дизайну, функциональному совершенствованию которой уделяется огромное внимание. И не напрасно, ведь он находится внутри помещения, можно сказать, является «лицом» климатического оборудования.

Монтажу внутреннего блока кондиционера предъявляется много требований, которые призваны наиболее качественно организовать его. Перечислим основные правила установки внутреннего блока сплит-системы, используемые специалистами:

• Монтаж устройства лучше всего проводить до или после ремонта в помещении. Так можно проложить коммуникационные пути наиболее удобным, менее затратным способом.

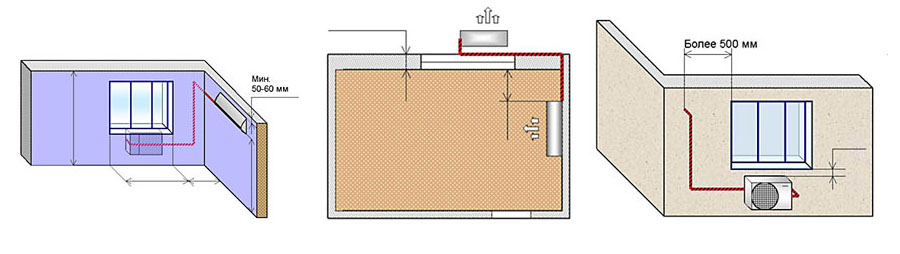

• Необходимо соблюдать строго обозначенные расстояния до ближайших стен, перекрытий: до потолка минимум 10 см, до стен минимум 10 см с учетом того, что от устройства до точки выхода коммуникаций – не менее 50 см.
• Нельзя устанавливать за шторами окна, в нишах. Это ограничит охлажденный воздушный поток, он будет циркулировать только по пространству оконного проема.
• Не следует устанавливать над высокими комодами, шкафами (минимум – 1м). Воздушный поток также будет ограничен препятствием, при этом скопившаяся на мебели пыль попадет в помещение.
• Нельзя устанавливать над элементами отопительной системы. Температурный датчик внутри устройства будет постоянно фиксировать высокую температуру, побуждая его непрерывно работать в режиме охлаждение. Это приведет к быстрому износу деталей, выходу из строя климат-системы.
• Располагать таким образом, чтобы места отдыха, работы, частого пребывания людей находились вне прямого охлажденного воздушного потока.
• Климат-устройство должно располагаться строго горизонтально во избежание скопления, а затем перелива конденсата из дренажной емкости.

Правила установки внешнего элемента климат-устройства

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

• Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
• Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
• При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
• Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
• Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
• Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

• От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
• При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов. Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
• Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
• Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

• Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
• Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
• Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

• Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
• Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
• Все соединения электрических проводов надежно изолировать.
• Дренажную трубку лучше всего уложить в отдельную штробу.
• Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
• Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
• Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
• Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
• После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
• Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
• Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Особенности установки кондиционеров в жилых домах

Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.

Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.

Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.

Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.

Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).

Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.

Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.

Как установить и подключить кондиционер самостоятельно? Давайте будем честны по отношению к себе и ответим на этот вопрос прямо, даже если речь идет о маломощном бытовом варианте – никак.

Если у вас нет специального оборудования (вальцовка, динамометрические ключи, вакуумный насос и многое другое), навыков работы с ними, то сделать это в первый раз своими руками, у вас навряд-ли получится.

Неважно, сколь много полезных советов и инструкций от А до Я вы прочитаете, все равно можно упустить какую-либо малозаметную деталь, либо сделать работу из-за отсутствия опыта недостаточно качественно.

В итоге через определенный промежуток времени, вам все равно придется вызывать специалистов и все переделывать.

Для чего же тогда эта статья? Для того, чтобы приглашая монтажника или бригаду кондиционерщиков, вы могли самостоятельно проконтролировать качество работ в процессе их выполнения, и быть уверенным, что ваш кондиционер проработает долго и без всяких проблем.

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Ошибка №1

Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы.

В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

Ошибка №2

Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

Место установки кондиционера

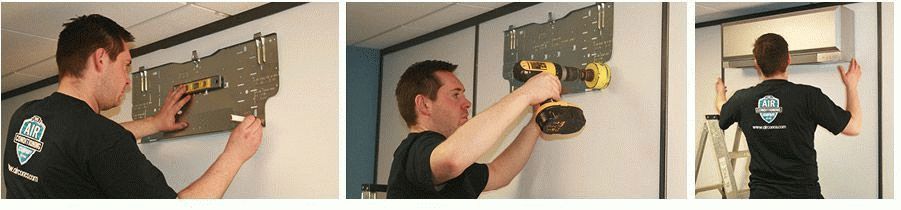

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

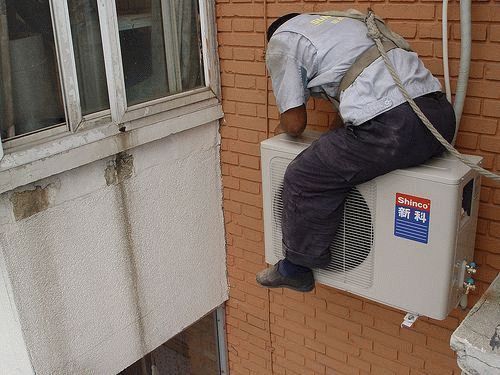

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3

Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Монтаж фреономагистрали

Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

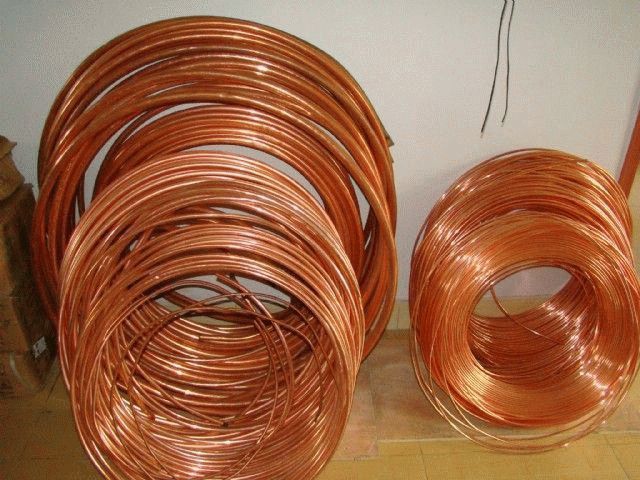

• медный фреонопровод диаметром 1/4 и 3/8 дюйма

• межблочный эл.кабель

• дренажный шланг d-16мм

• армированный скотч или виниловая лента

Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

Ошибка №4

При общей длине трассы до 2м, на запас и кольцо отмеряете около 1м. Эта петля играет роль гидравлической компенсации и на коротких трассах необходима.

При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5

Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.

Ошибка №6

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7

Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

• 1/4 – 16-20Нм

• 3/8 – 35-45Нм

• 1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8

Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9

Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

• L- фаза

• N – ноль

• значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

• постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Слово split вообще-то значит «щель», но в техническом английском имеет несколько значений. В данном случае речь пойдет о системе кондиционирования воздуха с помощью кондиционера с разнесенными блоками. Мы расскажем, как осуществляется установка сплит системы своими руками в городской квартире и частном доме.

Как работает кондиционер

Установка кондиционера – дело сложное. Чтобы не напортачить, нужно точно знать, что для чего делается. Поэтому напомним вкратце принцип работы кондиционера:

• В испаритель через узкое отверстие – фильеру, или сопло– под давлением поступает хладоагент: легкокипящая жидкость с большой теплотой испарения. В камере испарителя хладоагент, расширяясь, вскипает, испаряется и поглощает много тепла..
• На радиаторе испарителя при этом образуется водный конденсат (падает роса). Конденсат стекает в резервуар, а из него по дренажной трубке – наружу.
• Компрессор, устроенный по принципу вакуумного насоса, непрерывно откачивает пары хладоагента из камеры испарителя. От повышения давления за насосом хладоагент нагревается и переходит в сверхкритическое состояние: не газ и не жидкость, что-то вроде очень плотного тумана.
• Далее хладоагент поступает в конденсационную камеру, также снабженную радиатором, который обдувается вентилятором. Его температура падает ниже критической, и хладоагент конденсируется в жидкость.
• Жидкий хладоагент через фильеру вдувается в испаритель; рабочий цикл повторяется.

Что нужно и что не нужно кондиционеру

Из принципа работы кондиционера понятно, что для его успешной работы и экономного расходования электроэнергии при монтаже нужно учесть следующее:

1. Любой тепловой контакт между холодной и горячей зонами резко увеличивает расход электроэнергии: компрессору, кроме перекачки агента, теперь приходится гонять тепло внутри системы – за деньги владельца.
2. Пыль и мусор в системе недопустимы: вакуумный насос – высокоточное устройство; одна крошка металла может вывести его из строя.
3. Система должна быть полностью герметичной: легкокипящие жидкости так и норовят испариться даже сквозь микронную щель.
4. Наружный блок должен быть расположен ниже внутреннего: в этом случае термосифонный эффект (нагретая жидкость стремится подняться) облегчает работу компрессора. В противном случае компрессору, помимо дополнительного расхода электричества на подъем агента, придется еще преодолевать термосифонный эффект.
5. Наружный блок должен быть расположен в возможно более прохладном месте. Любой дополнительный его нагрев оплачивает владелец.
6. Дренажная трубка нигде не должна иметь изгиба вверх. Любое «U» быстро становится источником заразы: конденсат – чистая вода, в которой микробам и грибкам привольно и вольготно, а их споры всегда есть в воздухе.

Что такое воздушный сплит

Кондиционеры для сплит-систем выполняются с раздельными блоками: испарительным (внутренним) и комрессорно-конденсационным (наружным). Названия, впрочем, условные, т.к. большинство современных кондиционеров могут как охлаждать, так и обогревать помещение; при обогреве хладоагент конденсируется во внутреннем блоке, а и испаряется в наружном. Поэтому чаще говорят просто: наружный и внутренний блок.

В некоторых (довольно дорогих) моделях кондиционеров к одному наружному блоку подключается несколько внутренних, которые могут работать раздельно на охлаждение и обогрев. Такая сплит-система при первоначальной дороговизне в эксплуатации оказывается экономичнее: межкомнатный теплообмен в таком случае не мешает, а помогает кондиционеру. Как монтируется сплит-система в квартире, показано на рисунке:

Когда лучше браться за сплит

Монтаж сплит системы в квартире лучше приурочить в ремонту. Работа предстоит серьезная: для монтажа электрики придется пройтись не по одной стене. Если стены уже облицованы – в расходы заранее закладывайте новую облицовку.

Инструмент

Чтобы сплит заработал и не поломался через день-неделю, нужно приобрести или взять напрокат следующий инструмент:

• Перфоратор с набором долот – придется делать отверстие под 100 мм диаметром в капитальной стене.
• Арматуроискатель, если стена бетонная – попав при долбежке на арматурину, придется бить новое отверстие.
• Труборез. Ни в коем случае нельзя пилить трубки для хладоагента ножовкой! В просвете обязательно останется медная крошка, которая быстро угробит комрессор.
• Набор для развальцовки трубок. При развальцовке подручными средствами герметичности не добиться. О развальцовке трубок будет сказано особо. В комплект хороших наборов для развальцовки входят и труборез с шабровкой.
• Шабровка (ример) – инструмент для зачистки концов труб. Надфиль или напильник не годятся из-за тех же опилок.
• Велосипедный ручной насос – для проверки герметичности системы.
• Вакуумный насос – для вакуумирования системы перед заполнением. Промывка хладоагентом, которую часто рекомендуют, не удаляет влагу, а та гробит компрессор не хуже металлических опилок.
• Индикатор фазы и тестер для электромонтажных работ.
• Манометр.

О трубопроводах

Покупка трубок

Медную трубку лучше приобретать целой бухтой: лучше потратиться на некоторый запас, который потом пойдет куда-то еще, чем рисковать компрессором: в трубке, от которой отрезалось, могут остаться опилки. Также следите, чтобы концы трубки в бухте были завальцованы заводским способом, а сама трубка не имела вмятин и трещин. Длинные трубопроводы позволят опустить наружный блок пониже, так что некоторый перерасход при покупке потом компенсируется хорошим термосифоном.

Резка, шабровка и развальцовка трубок

Прежде чем браться за монтаж, нужно попрактиковаться в развальцовке трубок: для кондиционера это вопрос жизненно важный. Развальцовка делается специальным инструментом; как он устроен, выглядит, какие возможны дефекты, и каким должен быть конечный результат – видно на рисунке:

Для тренировки нужно сразу с бухтой трубки купить какой-нибудь обрезок такой же; бухту до монтажа не трогаем. Заодно попрактикуемся в обрезке и шабровке: трубку обрезают круговым движением, а при шабровке трубку нужно держать концом вниз, чтобы соскабливаемые заусенцы не попали в ее просвет.

Установка наружного блока

Устанавливать наружный блок на стену самостоятельно, начиная со второго этажа, настоятельно не рекомендуется. Почему? См. статистику МЧС и Минздрава в разделах: «Реанимация» и «Ургентная хирургия». К счастью, верхние этажи имеют балконы или лоджии.

На балконе наружный блок очень хорошо устанавливается на самодельных мелких (т.е. неглубоких) кронштейнах, см. рис. На любом балконе, как его ни поверни, всегда найдется северная или восточная сторона, как раз подходящая для кондиционера. Но даже при установке в лоджии «лицом» на юг козырек защитит наружный блок от прямых лучей солнца в самую жаркую пору дня, когда кондиционер как раз и работает.

При таком способе установки монтаж и техобслуживание кондиционера не вызывают затруднений и не создают опасности. Единственная неудобная операция – крепление блока к кронштейнам; ее придется делать перегнувшись через перила.

Для установки кронштейнов остекление придется на время снять, а корневые части кронштейнов врезать в нижнее обрамление рамы. Если же «корни» кронштейнов загнуть вниз в виде горизонтально расположенных «U», то можно обойтись без подкосов и не трогать обшивку балкона.

Монтаж сплит-системы

Монтаж сплит-системы в квартире производится в следующем порядке:

А теперь опишем некоторые особенности каждой стадии работ. Допустимые отступы от стен и потолка для внутреннего и наружного блоков указаны на рисунке справа.

Места для внутренних блоков

Внутренние блоки нельзя устанавливать:

1. Над радиаторами отопления и другими источниками тепла.
2. За занавесками, шторами, ширмами и другими препятствиями для потока воздуха.
3. В помещениях с источниками электропомех: мастерскими с электроинструментом, индукционными и микроволновыми печами, электродуховками – наводки могут вывести из строя процессор блока.

Сразу возникает вопрос: а как быть с кухней? В ней, получается, кондиционер ставить вовсе нельзя. Верно. Приток кондиционированного воздуха в кухню обеспечивается .

Электропроводка

Самый маломощный кондиционер потребляет 1,5 кВт электричества. Поэтому для него нужно проложить отдельную проводку сечением не менее 1,5 кв. мм и поставить автомат отключения – как для бойлера или стиральной машины.

При подключении проводов к вводному щитку желтый провод с продольной зеленой полосой подключаем к нейтрали (нулевому проводу). Фазу и ноль определяем индикатором фазы. Если проводка делается из проводов в изоляции нестандартных цветов, ноль и фазу нужно обозначить с обеих концов.

Наружный блок

Установка наружного блока уже описана выше.

Отверстие в стене

Во-первых, если дом блочный, нужно заранее определить места залегания арматуры. Срезать оказавшуюся в отверстии арматуру нельзя: внешняя стена всегда несущая, и нарушение арматуры недопустимо.

Во-вторых, необходим второй человек: от должен стоять внизу и предупреждать прохожих. Случайно выпавший кусок бетона или кирпич могут стоить хозяину длительного тюремного заключения.

Диаметр же отверстия должен быть не менее 80 мм. Рекомендации о 60 и даже 50 мм явно не учитывают теплоизоляции.

Трубопроводы

Трубки в размер обрезаем с запасом в 1 м, на изгибы. Гнуть трубки нужно осторожно, чтобы не допустить излома или морщин. Морщины создают сопротивление потоку агента, а это влечет за собой повышенный расход электричества. Допустимый радиус изгиба трубок – не менее 100 мм.

Затем на трубки надеваем резьбовые фланцы («гайки») и концы трубок развальцовываем. Следите, чтобы фланцы были надеты правильно – резьбой к концу трубки.

Наконец, подсоединяем трубопроводы к штуцерам. Это нужно делать поочередно, чтобы холодный штуцер внутреннего блока не оказался подключен к горячему наружного. Дело облегчается тем, что в большинстве кондиционеров штуцеры горячие и холодные разного диаметра.

Фланцы на штуцерах затягиваем плотно, но не натуго: медь можно легко пережать. Дотягивать резьбовые соединения будем потом, при герметизации.

Для дренажа нужен кусок армированной пластиковой трубки. Его подсоединяем к сточному патрубку либо резьбовым фланцем, если он предусмотрен, либо с помощью отрезка термоусаживаемой трубки. Нагреть термоусадку можно паяльником легкими круговыми движениями, чуть касаясь трубки жалом.

Электросоединения

Многожильными проводами в изоляции сечением не менее 1,5 кв. мм соединяем одноименные клеммы внутреннего и наружного блоков. Если наименования некоторых клемм не совпадают – разбираемся по инструкции, консультируемся со специалистом. Разумеется, как трубопроводы, так и провода проводим через отверстие в стене.

Герметизация

При герметизации используем проверенный поколениями газовиков способ: мыльный раствор. Покупаем в аптеке 0,5 л дистиллированной воды, нагреваем ее «до пара» и, осторожно размешивая, растворяем в ней ложку стружек хозяйственного мыла.

Для герметизации снимаем выпускной ниппель, к его патрубку присоединяем резиновым шлангом велосипедный насос. Один человек подкачивает, другой кисточкой наносит на резьбовые соединения мыльный раствор и подтягивает их по прекращения появления пузырей, и еще на 1/8 оборота. Налет мыла снимается влажной тряпкой.

Вакуумирование

После герметизации систему нужно вакуумировать для удаления вместе с воздухом пыли и влаги. Для этого ставим на место ниппель, хорошо его затягиваем, присоединяем к нему вакуумный насос и качаем час – нужно, чтобы вся влага в системе испарилась в вакууме и была откачана с остатками воздуха.

Заполнение и запитка

Заполняем систему от баллона с хладоагентом через переходник с манометром, до давления, указанного в инструкции.

Внимание! Заполнять кондиционеры, рассчитанные на фреон, хладоном нельзя, и наоборот.

Провода электропитания подключаем в строгом соответствии с обозначениями на клеммнике – 0 на 0 или N (нейтраль), фазные – по цветам.

Тестирование

Включаем автомат-разъединитель кондиционера. Кондиционер должен при этом сам войти в режим тестирования. Если не входит, запускаем тест с пульта ДУ. Если и так не получается – увы, все гарантии при самостоятельной установке потеряны. Нужно вызывать мастера.

Завершение

Если же тест прошел, холодный воздух идет, жалюзи устанавливаются в нужное положение и качаются, межблочный жгут поверху обматываем сначала металлизированной пленкой (можно использовать алюминиевый рукав для запекания) – дополнительная тепловая экранировка даст 2-3% экономии электроэнергии. Затем весь жгут с дренажной трубкой обматываем влагостойкой изолентой. Остается заделать отверстие в стене (капитально, не пеной) – и все, сплит-система в квартире установлена своими руками.

Сейчас многие люди хотят установить у себя в квартире не просто кондиционер, а сплит-систему. Это и понятно, у этой системы масса преимуществ: она не загораживает естественное освещение, так как нет необходимости ее врезать в оконную раму, не зависит от общей системы кондиционирования дома в целом, и последнее — система состоит всего лишь из двух блоков — наружного и внутреннего. Единственное, что останавливает многих потребителей при покупке — это незнание, как самому установить сплит-систему, так как для этого необходимы элементарные знания по монтажу климатической техники. Мы попытаемся исправить ситуацию, и ознакомим вас с правилами монтажа такого оборудования. Рассмотрим все по порядку.

Что такое сплит-система?

Система кондиционирования состоит из двух отдельных блоков: наружный — конденсатор, внутренний — испаритель. Сообщаются эти блоки между собой с помощью электрических проводов и двух медных трубок, по которым циркулирует хладагент.

Внутренний блок имеет еще тонкую пластиковую трубку, по которой выводится конденсируемая влага из системы.

Важно! По всем правилам трубку, выполняющую дренажную функцию, необходимо подсоединять к специальному резервуару для слива или трубе канализации. Но почему-то, многие выводят ее наружу и вода из трубки капает людям на головы или им под ноги.

Принцип работы системы

Климатическая техника работает достаточно просто:

1. Если необходимо охладить помещение, то хладагент по медной трубке из теплообменника внешнего блока переходит в теплообменник внутреннего блока. То есть, в этом случае фреон обрабатывается вентилятором, и из кондиционера выходит холодный воздух.
2. Если помещение нужно, наоборот, нагреть, то тепловой насос внешнего конденсатора начинает функционировать как испаритель, а испаритель, в свою очередь, начинает работать как конденсатор.

Важно! Во внешнем блоке сплит-системы находится компрессор, основная функция которого — сжатие фреона. Этот процесс способствует значительному повышению эффективности работы устройства.

Способы крепления внутренних блоков

Внутренние блоки климатической системы по способу крепления могут быть:

• Настенными.
• Напольно-потолочные.

Эти моменты обязательно надо знать, чтобы понять, как самому установить сплит-систему.

1. Чаще всего, в квартирах многоэтажных домов, применяют настенные блоки. Чтобы менять направление потока воздушных масс, настенные блоки укомплектовываются подвижными жалюзи. Мощность настенных устройств специально ограничена производителями, так как очень сильная струя охлажденного воздуха может сдуть все на своем пути в маленькой комнате.
2. Если необходима сплит-система для просторных помещений, например, для цехов и офисов, то в этом случае устанавливают более мощную технику с напольно-потолочным внутренним блоком.

Когда лучше браться за установку климатической системы?

Монтаж системы лучше всего приурочить к ремонту, так как работа предстоит пыльная и серьезная. Для монтажа электрических проводов придется пройтись не по одной стене. Кроме того, если вы решили самостоятельно установить сплит- систему, то следует учесть и некоторые важные факторы:

• Продавец не несет ответственность за неисправность товара, если работы по монтажу были сделаны не специализированной организацией.
• Прежде чем приступать к установке климатической системы, необходимо разобраться, из чего она состоит и как работает, чтобы даже в случае, когда монтажом будут заниматься специалисты, вы смогли проконтролировать ход работ и их качество.
• Чтобы самому установить кондиционер, необходим специальный инструмент. Надо учитывать, что перечень специализированного оборудования обширен, и не каждый имеет навыки работы с ними.

Важно! Чтобы сэкономить, советуем поступить следующим образом: сделайте основную работу самостоятельно, а подключение системы и запуск поручите специалистам. В этом случае работы обойдутся дешевле, а главное — гарантия на товар сохранится.

Итак, что можно сделать самому, чтобы установить сплит-систему:

1. Подготовить всю электрическую часть.
2. Наметить “трассу”.
3. Пробить отверстие в стене для вывода “трассы” на улицу. Это самая трудная часть работы и она стоит больших денег. Поэтому, сделав эту работу самостоятельно, вы сэкономите львиную часть денежных средств, которые необходимо заплатить специалистам за подключение системы.
4. Укрепить блоки.

Чтобы установка сплит-системы прошла удачно, придерживайтесь следующих правил:

1. Монтаж внутреннего блока осуществляется на расстоянии 3 метров от пола и не менее 10 см от потолка.
2. Не располагайте внутренний блок над шкафами, кроватью и вблизи нагревательных элементов.
3. Нельзя устанавливать внутренний блок за занавесками, ширмами, шторами и другими препятствиями для потока воздуха.
4. Нельзя устанавливать внутренний блок в помещениях с источником электропомех: индукционными и СВЧ-печами, электродуховками, в мастерских с электроинструментом. Помехи от оборудования могут вывести из строя процессор блока.
5. Нельзя установить сплит-систему — ее наружный блок, самостоятельно, если вы живете выше второго этажа. Это опасно для здоровья и жизни. Если вы живете на верхнем этаже, то наружный блок можно установить на балконе или лоджии. Лучше, конечно, если техника будет располагаться на северной стороне или восточной. Для установки наружного блока на балконе можно использовать самодельные мелкие кронштейны.
6. Длина фреоновой трассы между внутренним и внешним блоком не должна быть меньше 3 метров.
7. Устанавливайте внешний блок таким образом, чтобы напротив него на расстоянии 3 метров не было никаких преград, иначе — циркуляция воздуха будет затруднена.
8. Для сплит-системы необходимо провести отдельную проводку и установить отдельный автомат на щитке.

Инструменты для монтажа сплит-системы

Для того чтобы самому установить сплит-систему, вам понадобится целый ряд приспособлений и инструментов.

Важно! Их можно взять напрокат или приобрести. От качества оборудования для монтажа напрямую зависит и качество работы, а также долговечность кондиционера.

Для работы по установке климатической системы вам понадобится следующее оборудование, которое условно можно разделить на такие группы:

1. Электрооборудование:
   1. Перфоратор с набором долот. Этот инструмент необходим для пробивания отверстий в капитальной стене.
   2. Болгарка с алмазным диском.
2. Инструменты для труб:
   1. Труборез для медных труб. Ни в коем случае нельзя пилить трубки для фреона ножовкой по металлу, так как в просвете обязательно останется медная крошка, которая выведет из строя компрессор.
   2. Комплект для развальцовки трубок. Подручные средства использовать нельзя, так как невозможно будет добиться полной герметичности.
   3. Шабровка. Это — инструмент для зачистки отрезанных концов труб. Использование для этой цели напильников и надфилей приведет к образованию опилок.
   4. Гидравлический трубогиб.
3. Приборы для электромонтажных работ:
   1. Тестер.
   2. Индикатор фазы.
4. Инструменты для припайки:
   1. Горелка.
   2. Медно-фосфорный припой.
5. Холодильный инструмент:
   1. Вакуумный насос. Он необходим для обработки холодильной системы перед ее заполнением.
   2. Манометр. Необходим для измерения давления хладагента в системе.

Важно! Возьмите на заметку несколько ценных рекомендаций, благодаря которым вам будет проще самому установить сплит-систему:

• Если стена бетонная, то не помешает арматуроискатель, так как если во время сверления инструмент попадет на арматурину, то придется пробивать еще одно отверстие.
• Медную трубу лучше приобретайте целой бухтой. Лишний провод всегда пригодится, зато длинные трубопроводы позволят опустить внешний блок пониже. Обязательно проследите, чтобы концы трубки в бухте были завальцованы заводским способом. Трубка не должна иметь трещин и вмятин.
• Обязательно попрактикуйтесь в обрезке и шабровке труб: обрезайте круговыми движениями, а при шабровке держите трубку концом вниз, чтобы соскабливаемые заусеницы не попали в ее просвет.

Как установить сплит-систему?

Монтаж климатической системы проводится в несколько этапов. Рассмотрим каждый из них подробно.

Этап №1. Выбираем место расположения кондиционера

Следуя вышеизложенным правилам, определите, где будет располагаться внутренний, а где внешний блок.

Этап №2. Монтаж электропроводки

Даже самый маломощный кондиционер потребляет 1,5 кВт электроэнергии. Поэтому климатическая система нуждается в прокладке отдельной проводки сечением не меньше, чем 1,5 кв.мм. Необходимо, также установить и отдельный автомат отключения в щитке.

Важно! Подключая провода к вводному щитку, найдите, где расположены фаза и ноль, используя специальные индикаторы, и обозначьте их с двух концов.

Этап №3. Устанавливаем внешний блок

Если вы живете не выше второго этажа, то пользуясь мощным перфоратором, пробурите сквозное отверстие во внешней стене диаметром 8 см. Рекомендации об отверстии в 60 мм или 50 мм явно не учитывают теплоизоляции.

Важно! Перед тем, как начинать пробивать отверстие, обязательно отгородите участок улицы под стеной лентой, чтобы кусочек штукатурки или бетона не повредил людей или чью-то машину.

• Задняя стенка блока не должна плотно прилегать к стене дома.
• Расстояние между блоками не должно превышать 15 метров, а уровень высоты между ними должен быть не более 3 метров.
• Кронштейны должны обязательно выдерживать вес техники, с учетом различных погодных условий.
• Не устанавливайте внешний блок прямо под дренажным шлангом, так как туда же выводится и фреоновая трубка. Лучше отступите в сторону на 40-50 см, иначе — влага, скапливающаяся в конденсаторе, будет попадать на внутреннюю стенку компрессора кондиционера.
• При монтаже техники следите за тем, чтобы блок располагался строго горизонтально, без каких-либо уклонов. Контролируйте установку внешнего блока при помощи строительного уровня.
• Крепление блока к кронштейнам осуществляйте с помощью мощных болтов.

Важно! Желательно установить над блоком козырек, чтобы оградить его от осадков.

Этап №4. Монтаж внутреннего блока

Внутренний блок крепится в комнате на стене. Перед тем, как перейти к монтажу, очень тщательно отнеситесь к его размещению. Блок должен располагаться на расстоянии не менее 10 см от потолка — это необходимо для эффективности работы системы, и на определенном расстоянии от стен.

Важно! Все эти параметры указаны в паспорте устройства.

Внутренний блок должен размещаться строго горизонтально, чтобы весь конденсат уходил в дренажную систему, иначе — пятен воды на полу не избежать.

Важно! В комплекте поставки изделия, обязательно должна быть специальная крепежная планка, которая крепится к стене, и на которую навешивается сам блок.

Этап №5. Подсоединение трубопроводов

По намеченному маршруту электропроводки и фреоновых трубок сделайте борозды (штробы) в стене, используя болгарку с алмазным диском или штроборез. Есть другой вариант — всю магистраль можно спрятать в пластиковые декоративные короба или закрыть провода с помощью плинтусов.

Важно! Чтобы не ошибиться и правильно соединить все трубки, изучите инструкцию по монтажу сплит-системы.

1. Отмерьте требуемую длину медных трубок. Для этого измерьте расстояние между кранами блоков.
2. Отрежьте их с запасом, не менее чем на 1 м. Излишки пойдут на изгибы. Помните, что гнуть трубки необходимо очень осторожно, чтобы не допустить морщин и изломов. Допустимый радиус изгиба трубок — не менее 10 см.
3. На трубки для хладагента наденьте теплоизоляторы — шланги из пенополиуретана или теплоизоляцию из флекса. В некоторых комплектах теплоизоляторы поставляются.
4. Наденьте на трубки фланцы с резьбой, а концы развальцуйте.
5. Трубопроводы подсоедините к штуцерам. Главное — не перепутайте подключение. Многие производители климатической системы изготовили холодный и горячие штуцера разными по диаметру. Фланцы на штуцерах затягивайте плотно, но не туго. При герметизации вы будете дотягивать резьбовые соединения.
6. Для дренажной системы приготовьте кусок армированной трубки из пластика.
7. Подсоедините трубку к сточному патрубку при помощи фланца с резьбой или термоусаживаемой трубки. Дренаж должен быть установлен под наклоном не менее 5-10 мм, чтобы вода стекала естественным путем.
8. Подсоедините проводку между блоками. Главное — не перепутать выводы подключения внутреннего и внешнего блока, для этого используйте кабель с разноцветными жилами.

Таким образом, вы практически установили сплит-систему своими руками. Осталось только пригласить специалиста для герметизации, вакуумирования и запуска системы. Главное — что вы сохранили гарантию на технику и сэкономили львиную часть средств на установку.

Если вы хотите ознакомиться, как проходят следующие этапы, то читайте дальше.

Этап №6. Герметизация и вакуумирование

Для проверки герметизации можно воспользоваться течеискателем, а можно применить старый народный способ — мыльный раствор.

Для приготовления раствора:

1. Приобретите в аптеке 0,5 л дистиллированной воды.
2. Нагрейте воду.
3. Бросьте в воду стружку хозяйственного мыла.

Дальнейшие действия следующие:

1. Резиновый шланг велосипедного насоса подсоедините к патрубку выпускного ниппеля.
2. Нанесите кисточкой мыльный раствор на резьбовое соединение.
3. Подкачаете воздух и следите за появлением пузырей.
4. После того, как пузыри перестанут появляться, подтяните резьбовое соединение еще на ⅛ оборота.
5. После завершения работы, уберите мыльный раствор влажной тканью.

Важно! Работу по проверке герметизации лучше проводить вдвоем: один подкачивает воздух, в второй — наносит мыльный раствор и следит за пузырями.

После проверки герметизации, систему необходимо вакуумировать, то есть удалить, попавшую туда пыль, влагу и воздух. Без этих мероприятий невозможно обеспечение эффективной работы устройства.

Проводят вакуумирование с помощью специального насоса, подключенного к системе с помощью манометрического коллектора и гибких шлангов:

1. Включите насос и откройте на внешнем блоке порт.
2. После того, как манометрическая стрелка отправится в вакуум, закройте порт.
3. Отключите насос.
4. Вся эта процедура может занять 15 минут. Однако не спешите выключать насос с манометром, так как стрелка может изменить свое положение.

Важно! Оставьте манометры на своем месте, чтобы во время тестирования еще раз проверить давление в системе.

Этап № 7. Тестирование

Для проведения тестирования заполните систему фреоном из баллона через специальный переходник, на котором установлен манометр.

Важно! Запускать хладагент можно только после того, как вы удостоверитесь, что все сделано герметично.

Проводить закачку хладагента необходимо в следующей последовательности:

1. Откройте трубку, отвечающую за подачу.
2. Откройте всасывательную трубку.
3. Подождите, пока манометр покажет указанное в инструкции давление.
4. Отключите подачу фреона.

Важно! Кондиционеры, работающие на фреоне, нельзя заполнять хладоном, и наоборот.

Дальнейшие действия:

1. Во время проведения тестирования, включите автомат-разъединитель, чтобы кондиционер сам вошел в режим. Если этого не произошло, то запустите тест при помощи пульта дистанционного управления.
2. Дайте устройству поработать примерно 15 минут, чтобы фреон распределился по всем трубкам и произведите контрольное измерение давления.

Надеемся, что информация в статье, помогла вам разобраться с работой сплит-системы и этапами ее установки. Если у вас возникли какие-либо сомнения в своих силах и знаниях, то всегда есть возможность обратиться к специалистам, ведь теперь вы обладаете достаточной информацией, чтобы контролировать их работу.

Сегодня обсудим, как установить кондиционер своими руками, касается наружного блока. Повремените звать альпиниста, попробуем из окна не выпасть. Фактически ведется запуск кондиционера, используя накопленный системой запас. Фреон изначально скоплен внешним блоком, после стыковки выпускают хладагент. Желательно измерить разность температур между точкой кипения и парами стороны низкого давление компрессора кондиционера. Коллектор содержит для разных марок фреонов шкалу, снабженную нужной информацией (первый параметр). Второй измеряется своими руками… Посмотрим, как самостоятельно установить кондиционер.

Последовательность действий при установке кондиционера

Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:

1. Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
2. Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.

Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.

Используют муфты – трубки большего диаметра. Имеется инструмент развальцовки на определенную длину. Трубка обработанным концом надевается на другую.

Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).

Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.

К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

Инструмент вакуумирования

Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.

В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.

Заправка фреоном кондиционера

Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.

Установка внешнего блока кондиционера

Отбросив в сторону альпинистов, героев-одиночек, установить кондиционер на стену будет сложно рядовому обывателю. Давайте смотреть. Типичный внешний блок входит посередине окон типичной высотки, от любой рамы получается 30 см до кронштейна. Небольшое расстояние мерками взрослого человека. Без усилий сможет мужчина продырявить стену перфоратором, забить анкеры. Сложность могут вызвать химические анкеры, под которые необходимо хорошенько прочистить отверстие, предваряя закладку клеящего вещества.

Однако методики применяются редко. Чаще используются традиционные стальные анкеры количеством четырех или более штук. Кронштейн незамысловатый, напоминает букву Г. На полках двух деталей четырьмя болтами - по два с каждой стороны - крепится внешний блок кондиционера. Важно достать крепления, тогда опасения вправе отбросить. Аналогично, с левого окна ведется процесс стыковки, запуска системы. Лучше, нежели склоняться с ключом, целуя подоконник, рискуя выпасть.

Вид монтажа наружного блока

Ставшая стандартной установка под окно имеет одно весомое преимущество: сравнительно просто водрузить внешний блок кондиционера. Затягивать болты сложно (далеко тянуться), открыть/закрыть вентили – проблема. Следовательно, демонтаж приржавевших креплений проходит непросто. Без страховки высовываться опасно. В случае установки между окнами, первое место сложностью занимает процесс водворения внешнего блока на кронштейны. Жители желают остудить квартиру летней порой, сверху громоздится этажерка внешних блоков.

Проще установить кондиционер на балкон, нигде в законодательстве нельзя найти запрет. Ходят слухи – потому что информационно-правовой портал власти поленились создать – запрещено ставить внешний блок на утепленной лоджии! Имейся три окна, одно прямо напротив оборудования, вроде бы можно ставить. Извиняемся за правовую неразбериху. Видимо, власти думают, раз незнание закона не освобождает от ответственности, вовсе незачем просвещать народ. Авось, дурак нарушит – можно будет подшить административное дело. Не верите? Попробуйте найти в поисковике номер закона, регламентирующего установку, исключая общие слова о необходимости согласования (на фасаде). Авторы бросили после получасового исследования.

Закон точно был, ходят слухи: текст отменили в 2013 году, форумчане гадают, что будет несоблюдающим нормы. Спрашивать адвокатов бесполезно, юристы разводят руками. Нормативная база города Москвы больше радует: документы имеются, но первой редакции. Понять, следуя поправкам, куда вносить новые строки, прочитать фрагмент невероятно сложно. Поэтому скажем: в 2007 году жильцов обязали согласовывать установку на фасадах любого инженерного оборудования, что дальше, Бог знает. Поэтому вопрос, как установить кондиционер своими руками, начали бы нормативной базой, затем перебирайте варианты. Заметьте: фирму-установщика вообще не интересует, ответственность несет собственник жилья.

Надеемся, внесли ясность, как установить кондиционер самостоятельно. Наиболее рьяным читателям рекомендуем самостоятельно посетить сайт mosopen.ru. Разброд и запутанная трактовке юридических терминов заставляют удивляться, что законность существует.

Пошаговое видео установки кондиционера

Стоимость установки кондиционера высока. Растет параллельно мощности. Вопрос подробно обсуждали, как назначение загадочных букв, усеявших таблицы монтажных фирм, сегодня посмотрим, что делают рабочие, что установка кондиционера своими руками становится делом сложным, затруднительным с финансовой точки зрения. Меж моделями различных фирм разница присутствует, но несущественная. Вот почему установка кондиционера Мицубиши мало отличается от Самсунг. Понятно, корейцы сейчас продвигают инверторные тихие, долговечные двигатели, стоит прежде смотреть гарантию. Сегодня стиральные машины, холодильники снаряжают 10-летним талоном гарантийным. Долгий срок, по нашим соображениям хороший кондиционер охлаждает дольше: заплачено больше, стоимость установки кусается.

Автомобильный кондиционер

Решим, куда установить кондиционер. Первым шагом эксперты Самсунг рекомендуют… проверить маркировку наружного, внешнего блоков, коробки на совпадение. Если ошибочно положили неправильный блок, установку кондиционера начинать нельзя. Внутренний блок крепится на специальную пластину большого размера. Однако здесь не обошлось без нюансов:

1. Напольные внутренние блоки лишены права носить название, поскольку висят. Расстояние до паркета не должно превышать 15 см. Монтажная пластина (крепление кронштейна) меняет вид, из солидного размера стальной подложки становится планкой. Крепится преимущественно верхняя грань внутреннего блока кондиционера.
2. Кассетные внутренние блоки кондиционеров популярны, благодаря возможности встраивания в навесной потолок. Нужно прочность перекрытия рассчитать, чтобы не убило сотрудников, обеспечить нужные отступы, эстетичный вид. Крепление ведется четырьмя резьбовыми штырями, загоняемых поглубже в бетон на гайки через амортизационные шайбы. Если демпферы убрать, допустить соприкосновение верхней стенки внутреннего блока кондиционера и потолка, уровень вибраций, шума возрастет, негативно сказываясь на рабочей, жилой атмосфере, попросту запрещено законами, стандартами сильно шуметь. Поднималась тема демпфирующих устройств вентиляторов, желающие проштудируют нужный раздел.

Внутренний блок нависает над головой. Расчет высоты кондиционера бесполезен. Единственно, необходимо выдержать указанные инструкцией расстояния от стен, потолка. При монтаже несущей пластины используется строительный уровень, позволяющий правильно выдержать углы. Особенно важно укрепить штыри кассетного блока, расположить узел строго горизонтально. Фиксация в последнем случае ведется контргайками. Процесс установки настенного внутреннего блока проблем не вызывает. Просто корпус вешается на подготовленный кронштейн.

Коммуникации кондиционера

Внутренний, наружный блоки соединяет связка коммуникаций, включающая:

Кабель протягивается от щитка внешнего блока до щитка внутреннего, расположившего надписанные клеммы. Каждое ушко надевается на фазу, землю, нейтраль. Кабель используется для наружного применения, стоит дороже привычного ПВС. Имеется одна жила заземления. Пояснялось, нулевой провод, земля – разные вещи, избегайте путаницы, менять местами, закрывать глаза будет неверной тактикой. Проводя три фазы, закупите кабель 5 жил. Выходные токи складываются, нюанс учитывают, осуществляя выбор провода. Если одна жила толще, нашли нуль (не земля). Нюансы учитываем, выбирая автомат защиты, типичные предохранители предотвратят несчастный случай.

Что касается электрики кондиционеров, используются типичные ушки. При необходимости монтажа провода нестандартной длины нарастим самостоятельно. Медная трубка идет комплектная, концы обрезаются, изнутри снимается фаска пригодным инструментом. Крепление ведется гайками. Развальцевать конец используется специальный инструмент, выгибающий трубку наружу конусом. После гайки накручиваются соосно, затягиваются ключом. Пользуйтесь подручным инструментом. Берите разводной ключ, газовых избегайте. Никаких уплотнителей типичная установка кондиционера не предусматривает, сила затяга указана руководством. Каждая трубка одета рубашкой, предотвращая теплообмен, обе вместе с проводом, дренажной трубкой сматываются вместе. Медные трубки неодинакового диаметра, упрощая монтаж.

С обратной стороны внутреннего блока имеются патрубки, каждый своего диаметра, закрытые заглушками. Обратите внимание: при протяжке коммуникаций сквозь стены одетые на развальцованные трубки гайки закрываются пластиковыми вставками, чтобы внутрь не набилась штукатурка. Дренажная трубка просто стыкуется внатяг, поверх заматывается изоляционной лентой. Установка кондиционера своими руками продолжается снаружи, где громоздкий блок иногда приходится водружать на опору высоко над землей. Обратите внимание: несмотря на наличие руководства, монтаж потребует наличия проекта. Работу осуществляют удостовериться, что стены выдержат нагрузку, теоретически. Практически, проектировщик просто рубит бабло.

Расстояние между внутренним и внешним блоком вдоль коммуникаций не превышает 5 метров. Отступление от правила переводит монтаж в разряд нестандартного, прибавляя стоимости. Максимальная длина коммуникаций указывается паспортом. По задумке дренаж спускается к земле, медные трубки достигают наружного блока. На практике забывают делать, поэтому конденсат орошает нижележащие предметы.

Заправка кондиционера

Ходят слухи: внутри наружного блока иногда имеется фреон… Побольше уверенности хотелось, установочное руководство ответ дает исчерпывающий, краны закрыты наглухо…

Порядок заправки кондиционера:

1. Вначале осмотрите правильность монтажа. Оба патрубка имеют спрятанные под завинчивающимися крышками краны, трогать арматуру избегайте. Один разъем (обычно толстый) имеет вход под заправочный коллектор. Присоединяем левый шланг, центральный венчаем вакуумным насосом.
2. Открыв левый вентиль, откачиваем воздух, ждем, пока стрелка покажет 0, продолжаем в течение 15 минут. Закроем кран. Вместо насоса подсоединяем баллон фреона заправить кондиционер.
3. Наступило время снять крышки торцовых кранов внешнего блока. Под ними находятся гнезда чаще шестиугольной формы, откручиваемые специальным ключом (напоминает арматуру раскладного велосипеда выпуска СССР). Чтобы самостоятельно установить кондиционер, выверните на максимум краны. Сохраняя положение, будем вести эксплуатацию, крышки аккуратно верните.
4. Открывайте левый кран коллектора, вентиль заправочного баллона. Заправка ведется, руководствуясь массой. Хотя бывают схемы (говорили выше), замеряющие перепад температур выпусканием фреона из внешнего блока в контур.

Заправка окончена, расчет мощности кондиционера разговор велся порталом. Представитель немногочисленного класса приборов, демонстрирующих КПД выше 1 (намного).

ГОСТ 26963

Начать следует разрешением. Приборы, облепляющие стену дома, согласовывают с многочисленными организациями. Прежде всего собственник. Человек обладает правами продать квартиру, не многоквартирный дом, живет много людей. Перед тем, как установить кондиционер, потребуется получить разрешение, (до согласования) позаботьтесь проект получить сертифицированной организации. Лишенные документации работы незаконны. Нравится расклад? Некоторые регионы обошла страшилка: уполномоченные администрацией бригады утюжат улицы, демонтируя самовольно установленное оборудование. Если установить кондиционер тайно, приедет вышка, изделие снимут. Процедуру возврата затрудняемся описать, пытайте жестко юристов. В стране некоторые люди более равные, нежели другие, поэтому на соседей равняться избегайте…

Согласно ГОСТ 26963, установка кондиционера ограничена рамками инструкции по эксплуатации. Правда, просто? Берешь, ставишь, однако замалчивается куча нормативных актов, запрещающих ставить кондиционер (равно другое оборудование):

• если дом является памятником архитектуры;
• если здание украшает фасадом центральную улицу;
• если имеется художественная ценность строения…

Перечень ограничений длинный, стесняемся расписывать трудности, рекомендуем просто озадачить местную администрацию. Требуется испортить стену многоэтажки – достаточно будет получить разрешение ТСЖ. Например, антенне требуется согласие 100% жителей дома… всего лишь. На чужом имуществе нельзя обойтись без разрешения. На практике мало обращающих внимание.

Теперь мощность. Знаете, в фирмах, занимающихся установкой, величина маркируется цифрами диапазона 07-30. Причем повышение числа возносит небесам стоимость работ. Почему людей интересует самостоятельно установить кондиционер. Например, новоиспеченным владельцам 30-х моделей услуги установщика составят 20000 рублей. Понятно, редкий стиляга хочет платить сумму, либо желает знать, направление утекания денег. Во-первых, мощность. Большинство бессильно кусает локти, пытаясь правильно рассчитать параметр.

Монтер 90 lvl

Существуют онлайн калькуляторы, готовые программы Excel, позволяющие получить нужную цифру, введя пару-тройку чисел. Размеры помещения, число принтеров, ксероксов, прочей бытовой техники. Прелесть Excel в возможности приукрасить расчеты пользовательскими значениями, задав мощность. Читатели догадались: хладопроизводительность кондиционера призвана окупить избыток тепла, выделяемого техникой.

Сколько мощности требуется от кондиционера

В свете сказанного перед установкой кондиционера попытайтесь оценить потребности выработки холода. Могут помочь программы расчета мощности котла. Результаты можно использовать для расчета обогрева, кондиционирования. Теплопотери идут в направлении понижения температуры через стены. Причем величина пропорциональна именно разнице, сопротивлению строительных конструкций. Порядок действий:

Обратите внимание, расчет ведется, если потерпели неудачу, выполнив поиск программы расчета кондиционеров. Искомая цифра сразу дается в БТЕ/1000 (градируется в диапазоне 07-20 и выше). Маркировка содержит нужный параметр, столь интересный покупателям, установщикам. Переведем БТЕ/1000 в кВт. Нужно БТЕ умножить на 0,2931, получится искомая цифра. Расчет котлов отопления идет в кВт. Также упомянем, БТЕ - Британская тепловая единица, по-английски звучит British Thermal Unit.

Теперь читатели знают, «семерка» эквивалентна 2,0 кВт, «девятка» – 2,5 кВт. Подчеркиваем, у цифры связь с энергопотреблением опосредованная. Каждый хороший кондиционер произведет холода больше, нежели потребит электричества сети. Этим основана идея тепловых насосов, впрочем, постоянные читатели портала должны знать, подсказывать авторам. Пояснили порядок ведения расчета. Надеемся, читатели помогут друг другу ссылками онлайн-ресурсов… Посетите раздел, касающийся котлов, обогревателей, приводящий нужные адреса параллельно объяснениям процесса пользования калькуляторами.

Не доводилось видеть программы, учитывающие присутствие людей. Если помещение заполонила группа, на каждого человека добавим 100 Вт мощности кондиционера, сколько будет БТЕ, посчитайте! Для спортзалов цифру повысим до 300 Вт, люди занимаются физическим трудом, значит, кондиционеру придется попотеть больше. 80% затрачиваемой спортсменом энергии составляет образуемое тепло.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Давление фреона ниже нормы, придется дозаправить – отдельные хлопоты. После сборки мастер откачает воздух вакуумным насосом, затем просто откроет вентиль, позволяя хладагенту наполнить систему. Должно выдерживаться определенное давление системы. В кондиционерах теряет важность, на испарителе нет отрицательных температур, некритично, попади внутрь немного пара.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Установка кондиционеров зарубежными компаниями

Установка кондиционера зарубежным мастером

Первое отличие: кондиционерами оборудуются дома бизнес класса. Утеряны ролики, демонстрирующие трущобы. Имеются шикарные условия установки внешнего блока кондиционера. Согласно данным тематических форумов, в Америке строительные, монтажные работы делают по лицензиям. На бригаду случается один профи по установке кондиционеров. Работать не обязан, приедет, посмотрит, уедет, без лицензии, разрешения работа не стоит ломаного гроша. Любопытный пример ведения строительства.

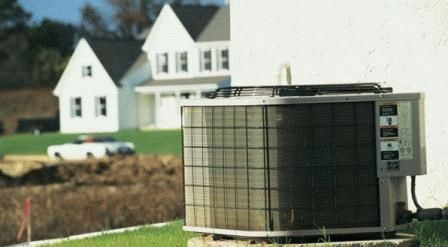

Внешний блок кондиционера ставится двумя способами:

1. Попирая стойки на высоте фута над землей.
2. Невысоко на стене, внешний блок кондиционера без проблем достанут двое крепких парней, купившие лестницу или пикап.

Российская проблема разрешения государственных организаций отпадает. Пропадает проблема городов. Полагаем, крыши оснащают HVAC. Отличие сплит-систем небольшое. Интересующихся направляем читать ранние обзоры портала ВашТехник. Первое привлекающее взгляд – коммуникации. Американка используется везде, США кладут того более оригинальным способом:

• Короткие трубки внутреннего блока пробивают стену.
• Снаружи монтируется дополнительный пакет, ровно до внешнего блока.
• Далее, см. РФ.

Напомним, у корейцев гайки наружу не выносят.

Вальцевание упустил оператор, полагаем, трубки нарезаются по месту. Специальным инструментом концы оборудуются гайками. Коммуникации охвачены защитной оболочкой, предотвращающей теплообмен со средой. Дренажный шланг достигает сточной системы: культурно, не орошает головы прохожим.

Со стороны внутреннего блока доступно сменить боковину, откуда конденсат будет стекать. Зачем делается, сказать сложно. Видимо, удобнее завести дренаж, достигнув канализации. Для изменения боковины стока снимают внешнюю крышку; шланг, пробка меняются местами. Электрическая проводка ведется 4-жильным кабелем толще 16 калибра.

Примечание. США принята система калибровки кабеля, тонким жилам соответствует больший номер. Сложилось исторически, преимущественно в США. Кабель катали станком, пропуская через все более мелкие отверстия. Соответственно, 16 калибр прошел операцию 16 раз.

Провод подводит питание, передает сигналы управления. Берется кабель с цветной оплеткой, делающий ясными обозначения: разводка внутреннего блока соответствует внешнему. Земля (GND), цифры 1-3 (фазы). Чтобы провести монтаж, снимается щиток. На внутреннем блоке небольшая крышка привинчена шурупами, в правой части, на внешнем – стальной уступ правой боковины корпуса. Питание ведется, минуя внутренний блок. Отличий не наблюдаем.

США демонстрирует два отличия супротив родины Шаляпина:

• Местоположение внешнего блока, который аккуратно ставят, снимают, не изобретаются ужасающие методы, наподобие сдергивания ящика автомобильной тягой посредством троса на землю. Иногда вовсе корпус подпирается четырьмя прочными стойками, выступающими из почвы ориентировочно на фут.
• Дренажный шланг заводится в канализацию. Кстати, мера касается перепускных клапанов водонагревателей.

Последовательность установки кондиционера

Начинается стойкам, процесс установки кинооператор вырезал. Полагаем, типичные винтовые сваи, остальное занимает слишком много времени. Бетон набирает прочность 28 суток. Хотя в данной ситуации такая точная выдержка стандартов, быть может, необязательна. Кстати, поверх свайно-винтовой фундамента ставят дачные дома. Важно при установке избежать повреждений антикоррозийного слоя металла. В противном случае ржа съест арматуру сваи, внешний блок упадет. Монтируя дома, соблюдают тонкости расчета грунта, ветровой нагрузки, полагаем, доводы неважны массе 25 кг, представленных ящиком кондиционера. Лишь бы кроты, крысы почву перестали рыть.

Внутренний блок вешается на крепежную пластину, которую предварительно нужно еще снять с задней стенки. В США дома из сандвич-панелей, шурупы вкручиваются в стены без усилий. Под коммуникации тонким сверлом делается сквозное отверстие в месте, где нет проводки. Затем сверлом Форстнера диаметр доводится до нужного. Чтобы прошли обе медные трубки, кабель и дренажный шланг.

Процесс запуска до боли знаком нашим постоянным читателям. Технологическая карта указана в инструкции:

Добавим, в Америке распространены сплит-системы с несколькими внутренними блоками. Из правого бока внешнего блока торчит связка параллельных патрубков, по паре на каждую точку помещения испарителя. Процесс запуска мало отличается. Разве вакуумирование, азотирование будут длиться дольше. Видим: кондиционеры гармонично упрощают быт американцев, заселивших коттеджи, уродуют улицы городов России, где граждане ставят 2-3 слитки. Образно говоря, методика привнесена Азией. В Англии также встретим нечто подобное, в Нью-Йорке на центральных улицах не будет роя, сформированного мириадами уродливых ящиков.

США используются разновидности кондиционеров, называемые HVAC. Коренное отличие – вентилятор забирает воздух со всех боков кубического внешнего блока, выдувая через сетчатую крышку. В результате становится возможной установка кондиционера на крыше. Подход лишает улицы крупных городов уродливых ящиков, облепивших стены. Одновременно обеспечены людские потребности. Понятно, длина коммуникаций возрастает. Большинство заморских домов спланированы, благодаря схеме принудительной вентиляции. Крыши усеяны шахтами, где орудуют лопасти.

В наших реалиях каждый самодур, лень придумать вариант лучше, чем установить кондиционер напоказ. Объясняют здоровьем, другими причинами, избегают покупки моноблока, позволяющего заткнуть шлангом форточку. Некоторая часть хозяев догадывается украсить кондиционером пространство балкона. Годный выход, если соблюсти предписания.

Кстати, перед тем как установить кондиционер самостоятельно, определите местом. Монтаж фасадный потребует согласования. С балконами непросто, должно хозяину выполнить определенные условия. Ранее 2007 года самостоятельно установить кондиционер требовали законы согласно инструкции. С недавних пор рекомендуют пройти кучу организаций. Ходили слухи весной 2013: закон отменят, в точности затрудняются люди подвести нормативную подоплеку. Система правил запутана. Подумайте несколько раз, прежде чем установить кондиционер самостоятельно куда бы то ни было.
