Для приусадебного участка стало популярным использовать самодельную лебедку при вспашке. Сделанные самоделки собственными руками более предпочтительны. Рассмотрим лебедку для вспашки донором, которой стал мотоцикл Минск. Двигатель с рабочим объемом 125 см в кубе не слишком тяжелый и мощности вполне достаточно. Кто пользовался мотоциклом Минск, знает, что запускается двигатель очень легко и безотказно. В эксплуатации надежен ремонт не дорогостоящий. Запчасти доступны и проблем с ними нет.
Описание
Лебедка получилась компактная, удобная в работе. Расход топлива маленький литра 2-3 хватает на довольно большой участок земли. Топливный бак позаимствовали от бензопилы. Ходовая часть выполнена из ведущей звездочки (установленной на двигателе), цепи и ведомой звездочки (установленной на барабане) все от мотоцикла.
Двигатель на раме установлен в одном положении и не передвигается по раме. Барабан на раме установлен с помощью четырех болтов с гайками. Для его прорезаны специальные продольные отверстия, для того чтобы барабан перемещается по раме и с помощью этого регулировалось натяжение цепи. Для создания самодельной лебедки для вспашки применялись не только детали с различных мотоциклов, но и детали, сделанные своими руками.
Управление лебедкой для вспашки очень простое, кто управлял мотоциклом, разберется очень быстро. Органы управления, такие как на мотоцикле. С левой стороны находится рычаг управления сцепления, с правой ручка управления дроссельной заслонкой и выключатель зажигания. Включение скорости можно производить, как ногой, так и рукой. Рукой еще удобнее. Пахать желательно на первой скорости. Заводится самоделка для вспашки как мотоцикл.
Детали лебедки для вспашки
Основные детали самоделки:
1 - Топливный бачок от бензопилы Урал, перед установкой отпиливаем ручки и закрепляем на раме.
2 - Катушка зажигания.
3 - Электронный коммутатор
4 - Самодельный блок выпрямитель для подключения электрического мотора. Для охлаждения.
5 - Рама самодельной лебедки для вспашки, состоит из угольников, профильных труб и просто труб.
6 - Для очистки воздуха использовали воздухофильтр от мотоцикла ИЖ Планета-Спорт.
7 - Самодельный барабан лебедки.
8 - Самодельный глушитель, сделанный из листа железа толщиной 1мм, загнутый трубой и заварен.
9 - Зацепы за землю для удержания на одном месте.
10 - Электрический мотор принудительного охлаждения двигателя.
Барабан лебедки для вспашки
Барабан является основной деталью. На его наматывается трос и как это, будет происходить, зависит работа самоделки. Первое время сделали направляющие для намотки. После короткого времени эксплуатации отказались, так как, соприкасаясь, трос с направляющими, быстро изнашивался и рвался. Нужно просто в процессе работы лебедку устанавливать прямо по направлению размотанного троса. Трос стал наматываться ровно кольцо к кольцу и служить в разы дольше. Размеры трубы, на которую наматывается трос, диаметр равен 108 мм. Ширина трубы 100 мм. Труба приводится в движение звездочкой прикрученной болтами.
Детали, из которых собран барабан лебедки для вспашки:
1. Основа сварена из труб и двух фланцев;
2. фланец для установки звездочки;
3. ведомая звездочка от мотоцикла Восход;
4. болты с гайками и граверами для крепления звездочки;
5. шайба для закрепления троса;
6. болт для закрепления троса;
7. подшипники 204;
8. распорная втулка между подшипниками;
9. ось, которая скрепляет все детали;
10. гравер оси;
11. гайка оси;
12. крепежные детали для закрепления на раме;
13. распорные втулки между подшипником и стойкой, приваренные к стойке;
14. стойки, на которых держится и крепится труба намотки.
15. посадочные гнезда подшипников.
Установка троса
Расходный материал при вспашке земли, это конечно трос. Вся основная нагрузка ложится на него. При первых обрывах ниток троса нужно подумывать о его замене. Поэтому на одном фланце основы барабана сделаны два отверстия:
1 - отверстие с резьбой на 10 мм для болта.
2 - отверстие для пропускания троса.
Берем конец троса, пропускаем через просверленное отверстие, закручиваем вокруг болта, под шайбу и крепко прижимаем к корпусу барабана.
Установка ведомой звездочки
Вариантов закрепить звезду на фланце можно найти несколько. Первый и самый быстрый конечно выполняется сваркой. Но не самый практичный. После сварки металл может стать более мягким. Да и работать приходится с землей, которая попадает на цепь и звезды. В итоге износ происходит интенсивный. Заменить приваренную звезду довольно сложно.
Нужно выбрать способ, при котором замена должна происходить удобно. Для этого на основе барабана установлен (приварен) третий фланец. На фланце просверлены отверстия, диаметром 8мм на которые, закрепляется звездочка. Привод выполняется мотоциклетной цепью.
Задействуя свою фантазию и разум, даже из простого предмета можно сделать какую-то практичную вещь. А бензопила универсальный инструмент, с помощью которой можно соорудить много интересных и полезных конструкций.
Достоинством бензопилы является ее мощность, а так же ее компактность и не очень тяжелый вес. Если вы уверенно владеете бензопилой, сварочным аппаратом, болгаркой, а так же основами черчения и конструирования, вы без труда сможете изготовить какие-либо самоделки из бензопилы. Вы можете сделать следующие поделки из бензопилы :
Пилорама из бензопилы
Скажу вам прямо: полезные поделки из бензопилы - это пилорама. Самая классная модель - это Логосоль. Есть, конечно, разные кустарные варианты, но лучше смотрите, в чем смысл логосоль:
То есть, основу пилорамы из бензопилы составляет рама, на которую устанавливают бревно. Бензопила установлена на подвижной каретке. Чтобы распилить бревно, необходимо включить бензопилу и начать продвижение тележки. Чтобы перейти к распиловке следующей доски, необходимо уменьшить высоту бензопилы на нужное количество сантиметров.
А теперь посмотрите видео, как работает эта поделка из бензопилы - пилорама.
Мотоблок из бензопилы
Мотоблок из бензопилы - это также прекрасные поделки из бензопилы , это орудие для окучивания и вспашки почвы, заметно облегчает работу в сельском хозяйстве. Работать с таким приспособлением не сложно, весом она около 40 кг, так же она оборудована колесным ходом, благодаря чему может легко передвигаться по участку земли. Полоса вспахивания достигает глубины - 20 см. Плуг самостоятельно, без применения силы человека удерживается в борозде. После вспашки земли плуг необходимо заменить окучником. Таким образом, можно нарезать прямые гребни почвы. Для выкапывания картошки нужно снабдить устройство выкупщиком и обработать каждый ряд земли.
Понимаю, на схеме этой поделки из бензопилы все выглядит как полная размазня. Но, давайте по порядку: Силовой агрегат - это бензопила. Сцепление автоматическое, двигатель соединен с корпусом понижающим редуктором. Редуктор крепится в трех точках: в двух местах к раме и в одном месте к переднему кронштейну. Рама мотоблока сварена из труб прямоугольного сечения.
Лебедка из бензопилы (мотолебедка) своими руками
Значит, смотрите, в чем суть этого подзаголовка. У нас есть ненужные строительные инструменты, поэтому можно заняться поделками из бензопилы, к примеру, изготовить лебедку из бензопилы
своими руками: предлагаю рассмотреть вариант приставки к бензопиле. В этом случае моторный блок будет съемный и при необходимости его можно будет использовать по прямому назначению - пилить. На фото и видео внизу лебедка из бензопилы тянет плуг.
А теперь видео поделки из бензопилы: лебедка.
Лодка с мотором
Лодку из резины можно снабдить мотором от ненужной бензопилы. Это поможет вам без затруднений передвигаться на не малые расстояния по воде.
Знаете, на фото - это одно. Вы можете посмотреть работу на видео поделки из бензопилы - лодки.
Мопед с мотором
Все поделки из бензопилы отличаются своей практичностью, ну а куда без нее, если в роли силового агрегата выступает самый настоящий двигатель.
|
     |
Безусловно, работа даже на маленьком огородном участке может сильно вымотать человека, причем не только физически, но и морально. И вправду, орудовать лопатой каждый день с утра до вечера - не самое интересное дело. Но что же делать, если зимой хочется полакомиться домашней консервацией из натуральных огурчиков, помидорчиков или намазать на хлеб варенье из родной вишни и потихоньку попивать горячий чай, смотря на снежную метель? Трактор загнать на дачу вы вряд ли сможете, да и по стоимости выйдет дешевле приобрести заготовки в магазине. Мотоблок? Дорого. Но что же остается делать? Выход есть, и нашли его наши огородники. Называется он "мотолебедка". Как ее сделать своими руками, читайте прямо сейчас.
Почему мы не рассматриваем способ того, как сделать собственноручно мотоблок? Да потому что его конструкция в разы сложнее инструментов мотолебедки. А следовательно, это дополнительное время, усилия и, конечно же, финансовые растраты. А лебедка своими руками делается очень быстро, и причем для этого необязательно быть профессиональным инженером. Итак, на что следует обратить внимание?
Двигатель
Данный агрегат является «сердцем» мотолебедки, потому что именно на его плечи ложится вся работа и движение сопутствующих механизмов. Своими руками мы делать его, конечно, не будем (хотя если сильно захотеть, то вполне можно смастерить что-то подобное), поэтому возьмем какой-либо агрегат с мотоцикла. Самыми подходящими двигателями для такого устройства, как мотолебедка, являются моторы с мотоциклов «Минск». Можно взять ДВС от бензопилы «Урал» или «Дружба» - это непринципиально. Единственное, что двигатели с «Минска» более мощные, тяговитые и заводятся хорошо в любую пору. Также при решении вопроса о том, как делается мотолебедка своими руками, нужно отметить, что минимальная мощность силовой установки должна составлять не менее 3 лошадиных сил. Вот как раз «Минск» послужит наглядным пособием. Электролебедка своими руками делается аналогичным образом. Однако производительность ее мотора будет куда менее высокой, чем у бензиновых агрегатов.
Мотолебедка: своими руками делаем барабан для тросика
Его чаще всего изготавливают из ступицы заднего колеса мотоцикла. Опять же в качестве «донора» можно использовать все того же «белоруса». Более сложным, но менее затратным в плане финансовых расходов будет вариант изготовления барабана из трубы. Поскольку скорость движимого плуга при разрыхлении и вспашке почвы на будущем инструменте будет составлять порядка 5-8 км/ч, то шестерня и диаметр данного устройства должны подбираться таким образом, чтобы устройству хватало оборотов при номинальной работе на I передаче. Когда делается мотолебедка своими руками, в ее конструкцию входит также бензобак. Нет, с мотоцикла устанавливать мы его не будем, можно просто вмонтировать емкость с бензопилы. Количество потребляемого топлива двигателем мотолебедки не такое уж и большое, чтобы использовать 10-литровый бензобак.
Мотолебедка: своими руками устанавливаем грунтозацепы
В качестве данных инструментов можно применить обычные лопатки или штыри, приваренные сварочным аппаратом к П-образному рычагу, служащему площадкой для ног. Чаще всего грунтозацепы подпружиниваются (чисто для удобства работы). Дополнительно также можно установить длинный рычаг с седлом, чтобы во время езды сидеть на устройстве, а не идти вслед за ним пешком. Итак, мы рассмотрели все основные моменты в вопросе о том, как делается мотолебедка своими руками.
Каждый автолюбитель должен знать, каким образом самостоятельно может быть изготовлена лебедка своими руками. В ее основу предпочтительнее заложить стартер, технология проведения данных работ будет описана ниже.
Разновидности лебедок
Лебедка выступает в качестве наиболее популярного грузоподъемного механизма. Ее задача состоит в перемещении всевозможных грузов с помощью волока в горизонтальной плоскости. Ее можно применять не только для того, чтобы вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье пойдет речь именно о них.
Если вами будет изготавливаться лебедка своими руками, то стоит знать, что данные приспособления отличаются друг от друга габаритами, техническими характеристиками, а также особенностями конструкции. В зависимости от этого можно выделить несколько разновидностей лебедок. Они могут быть ручными, представляющими довольно простую конструкцию как при создании, так и в ходе установки, они не предполагают особых финансовых затрат и обладают незначительными размерами. Такая разновидность выступает в качестве наиболее трудозатратной среди остальных. Как видно из названия, подобная лебедка предполагает приложение немалых физических сил. Данный механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда встречаются исключения, вами может быть произведена установка лебедки своими руками. Эта разновидность выступает в роли наиболее идеальной, если говорить о разных случаях, которые могут произойти в пути. Но не стоит возлагать большие надежды на такую конструкцию, так как она не покажет себя положительно в особо трудных случаях.
Механические лебедки
Существуют механические лебедки, которые действуют благодаря силе мотора. Этот вариант наиболее надежен, но автолюбители, которые активно занимаются отдыхом в условиях бездорожья, считают его неоднозначным. Такая разновидность лебедки имеет высокую мощность, но занимает больше места. Если машина при приобретении имела данный вид лебедки, то водитель будет чувствовать себя защищенным в сложных условиях. Однако достаточно редко подобные конструкции устанавливаются на автомобиль, который изначально не имеет их. Но вы можете прибегнуть к данному решению, такая лебедка своими руками, чертежи которой должны быть рассмотрены, может быть изготовлена.
Электрические лебедки
Можно выделить электрические лебедки, которые наиболее популярны среди автолюбителей. Вращение барабана такого агрегата происходит благодаря действию электрического мотора, который питается от аккумулятора машины. В этом случае главное - не переусердствовать и не израсходовать энергию двигателя, чтобы была возможность доехать до дома. Данные устройства наиболее практичны, а поднять с их помощью можно груз, вес которого превышает 4 тонны. Вами может быть выполнена лебедка на УАЗ своими руками, она станет отличным помощником в трудных ситуациях.
Гидравлические лебедки
Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Подобные приспособления имеют насос, бак, а также приводной насос.
Самостоятельное изготовление лебедки из стартера
Лебедка своими руками может быть изготовлена достаточно просто. Как было упомянуто выше, наиболее распространены сегодня электрические лебедки. По этой причине стоит рассмотреть, как с использованием самых простых материалов изготовить подобное приспособление самостоятельно. В основе конструкции будет автомобильный стартер. Рекомендуется применять в работе тот стартер, который имеет планетарный редуктор.
Особенности проведения работ
Лебедка своими руками может быть выполнена, если предварительно мастером будут подготовлены некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электрическую проводку, редуктор, стартер.
Процесс проведения работ
Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.
Произвести сопряжение стартера с редуктором нужно по определенной технологии. Первоначально нужно монтировать переходник, который понадобится для установки стартера в верхней части редуктора, после первичный вал нужно дополнить шестерней, которая имеет зуб подходящих габаритов. Если данные манипуляции были произведены верно, то при включении стартера вал и шестерня должны соединяться с редуктором. Когда изготавливается лебедка из стартера своими руками, на следующем этапе нужно надеть шестерню, в роли которой может выступить венец маховика, надеть его нужно на первичный вал редуктора.
Заключительные работы
На следующем этапе нужно зафиксировать все узлы конструкции. К стартеру подключается электропроводка и производится фиксация пульта управления. Не стоит забывать о том, что механизм нужно очистить от пыли, грязи, масляных пятен, а также веществ, которые могли бы препятствовать работе конструкции. Теперь можно произвести грунтование устройства, а после покрыть его краской в один слой. Произвести данные работы вы можете по своему собственному желанию.
Особенности проведения сборки
Лебедка из стартера своими руками изготавливается с использованием барабана с тросом, которые являются главным рабочим узлом конструкции. Работу можно будет завершить в более короткие сроки, если в наличии есть подобный узел. Но барабан, как было сказано, можно изготовить самостоятельно, главное - использовать для этого наиболее толстую сталь. На одну из щечек, которые привариваются к трубе, нужно зафиксировать шестерню, последняя будет передавать усилия от редуктора посредством передаточной цепи.
Перед тем как сделать лебедку своими руками, нужно учесть, что барабан может быть выполнен из двух ступиц, которые могут быть позаимствованы от старых "Жигулей". Для чего будет достаточно сварить их по тонкой стороне. Производить такие работы нужно на оправке, только так удастся соединить оси элементов. Когда вы выбираете редуктор, следует руководствоваться мнением о том, что самостоятельно изготовленная лебедка способна работать без стопора. Специалисты рекомендуют использовать в таком случае редуктор, который применяется для функционирования троллейбусных дверей. Хорошо, если вам удастся найти такой элемент. Если такой возможности нет, можно собрать конструкцию, как было сказано выше, из стартера. Если использовать планетарный редуктор, то он будет удобен по той причине, что имеет незначительный вес и не занимает много места. Именно эти параметры принимаются в расчет, когда мастера конструируют изделие.
В заключение
После того как сделать лебедку своими руками удалось, можно на последнем этапе осуществить установку конструкции на верхнюю часть бампера, так как именно данная зона автомобиля имеет высокую надежность и прочность. В противном случае конструкция может не удержаться. Далеко не каждый автомобиль обладает прочным бампером, в этом случае специалисты рекомендуют использовать насадку для фиксации лебедки. Если вам нужна лебедка на УАЗ, своими руками ее можно изготовить по вышеописанной схеме.

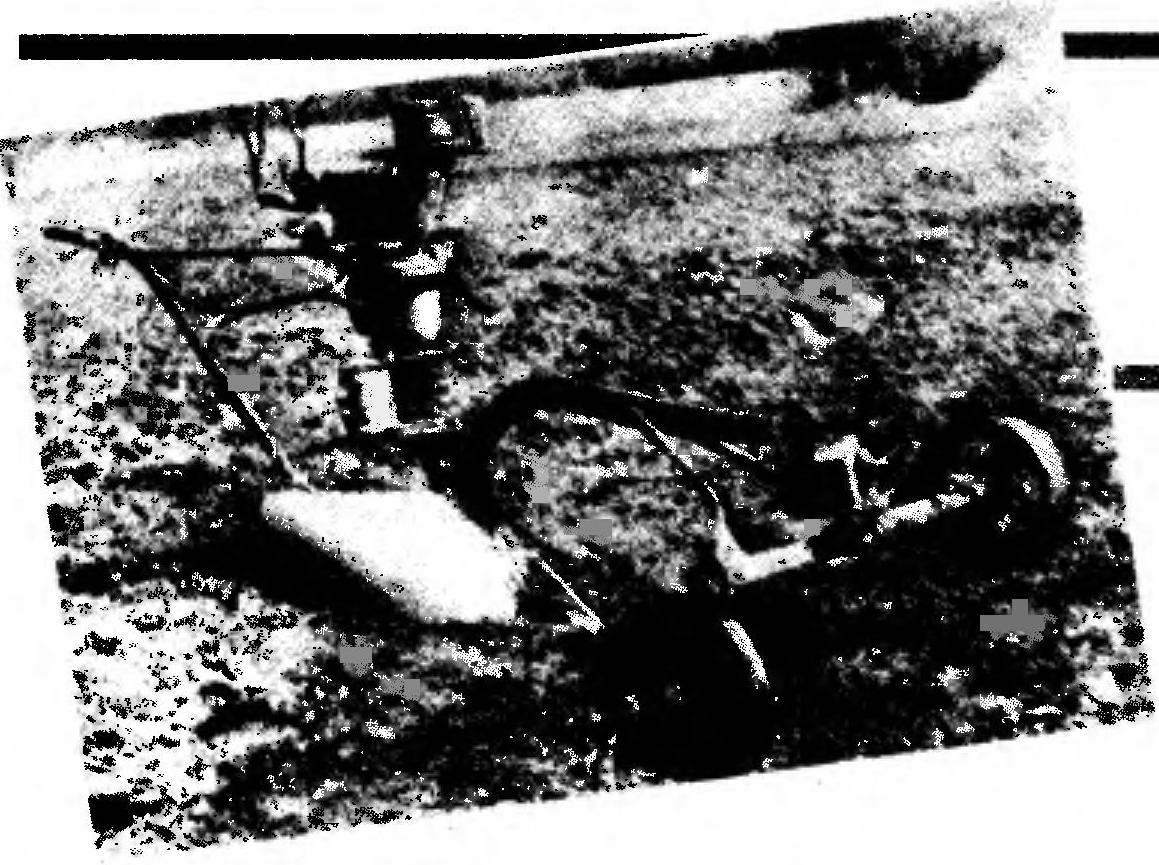

Сейчас крайне остро стоит проблема обработки индивидуальных земельных участков. Лошадку бы с плугом на поле! Но где они, эти лошадушки? Мотоблоком заменить? Что ж, если верить рекламным проспектам, то такое решение проблемы вроде бы вполне приемлемо. А на деле, увы, выясняется: не все может хваленый МБ. Чтобы не быть голословным, сошлюсь на результаты проведенных соседями испытаний МТЗ-0,5 на пахоте. Так вот: почвы у нас тяжелые (суглинок в основном). На них этот разрекламированный мотоблок берет… 5-7 см в глубину. И это - с навесными грузами, специальными пахотными колесами. Урожая после такой «обработки» почвы, как говорится, вовек не дождешься.
Весьма привлекательной выглядит идея использовать в качестве «тягловой силы» для плуга «заякоренную» лебедку. Но и здесь есть свои недостатки. Плуг ведь приходится вручную перемещать (а он - не пушинка) к началу борозды. Тут требуется как минимум два взрослых человека. А еще лучше работать здесь втроем: двое возвращают плуг, а третий - на лебедке. Однако для индивидуальных участков такая организация труда выглядит расточительством. А не сделать ли наоборот: чтобы установленная на плуг лебедка подтягивала себя и пахотное орудие к неподвижному, заглубленному в грунт якорю? Ведь последний, имеющий массу 3 кг, переносить к новому началу борозды и надежно там устанавливать сможет даже школьник-первоклассник.
Взял я тогда двигатель от бензопилы «Дружба-4», двухступенчатый редуктор от мотобура М-11 с передаточными отношениями і=1:10, і=1:20 и «нейтралью». Укрепил на выходном валу барабан из отрезка стальной водогазопроводной трубы и 2-мм стальных щечек. Намотал на последний 70 метров 3,5-мм стального троса и полученный агрегат установил вертикально на обыкновенный конный однолемешный плуг. Причем нижнюю часть вала барабана вставил в подшипник крестовины подвернувшейся под руки карданной передачи. Затем на кронштейне из стального уголка закрепил этот подшипник над отвалом плуга.
Чтобы уберечь впоследствии трос от сброса с барабана при снятии нагрузки, предусмотрел и специальный подпружиненный прижимной барабан (см. илл.). Его также удалось изготовить из отрезка стальной водогазопроводной трубы, с бобышками-пробками на обоих концах.
Почти уже собранный силовой агрегат закрепил в верхней его части на кронштейнах-подкосах из 10-мм стального прутка и затянул гайками на рукоятках (чепигах) плуга. Таким образом появилась реальная возможность регулировки положения агрегата «взад-вперед». А это поистине необходимо при окончательной «доводке» самоукладки троса на барабан.
Специальная тяга фиксирует агрегат в вертикальном положении, не давая концу вала барабана выйти из подшипника. Расположена она непосредственно за барабаном.
1 - плуг-основа (одноконный с грядилем), 2 - барабан прижимной, 3 - узел подшипника с кронштейном, 4 - барабан натяжной тросовый, 5 - редуктор двухступенчатый с «нейтралью» (от мотобура М-1), 6 - кронштейн-укосина (2 шт.), 7 - рычаг «газа», 8 - кнопка выключения зажигания, 9 - двигатель (от мотопилы «Дружба-4» модернизированный), 10 - бак топливный, 11 - колесо полевое, 12 - ролик-направляющая троса в горизонтальной плоскости (2 шт.), 13 - трос, 14 - ролик-направляющая в вертикальной плоскости (2 шт.), 15 - колесо бороздное.
1 - двигатель, 2 - редуктор, 3 - барабан натяжной тросовый, 4 - узел подшипника (от крестовины карданной передачи автомобиля ГАЗ-53А), 5 - колесо полевое, 6 - колесо бороздное, 7 - якорь, 8 - плуг однокорпусный конный с грядилем.
1- колесо бороздное сварное (из 5-мм Ст3, диаметр обода 280 мм), 2- ролик-направляющая троса в вертикальной плоскости (в обойме, 2 шт.), 3 - трос (3,5-мм стальной канат длиной 70 м), 4- колесо полевое сварное (из 2-мм Ст3, диаметр обода 150 мм), 5- грядиль (из отрезка трубы 40×4 стальной бесшовной), 6 - поле-пая доска (6-мм Ст5), 7 - пятка-ползун (Сталь IIIX15), 8 - отвал (цилиндрическая поверхность, 3-мм Ст3), 9 - лемех (7-мм Сталь ШХ15), 10 - ролик-направляющая троса в горизонтальной плоскости (в обойме, 2 шт.), 11 - кронштейн «передка», 12 - косынка приварная (5-мм СтЗ), 13 - стойка (из отрезка трубы 40×4 стальной бесшовной).

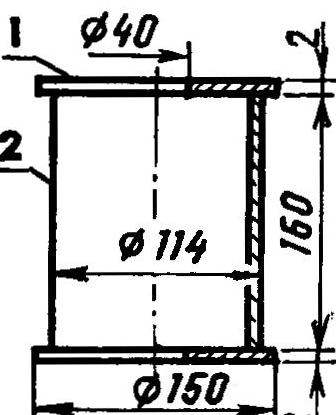

1 - щечка (2-мм Ст3, 2 шт.), 2 - основа барабана (156-мм отрезок трубы 114×4 стальной водогазопроводной).
1- бобышка (из 25-мм дубовой доски, 2 шт.), 2- основа барабана (160-мм отрезок трубы 60×3,5 стальной водогазопроводной).
Якорь (конструкция сварная, в основе - обрезкн стальной водогазопроводной трубы 33,5×4):
1 - рукоятка, 2 - перекладина, 3 - упор-основание, 4 - штык (из 2-мм Ст5).
Таблица разверток полевой доски, отвала н лемеха (по В. Яковлеву, № 5’91).
Передняя часть грядиля опирается на двухколесный узел, в котором предусмотрены «штатные» регулировки по высоте (и в поперечном направлении). Остались они от прежней, «базовой», модели конного плуга. Благодаря специальному регулировочному приспособлению, левое (полевое) колесо имело возможность изменять колею. Но это оказалось впоследствии излишним.
Правое (бороздное) колесо установлено на наружном рычаге плоской стороной внутрь. Что ж, это и понятно: ведь ему постоянно придется тереться о стенку борозды при пахоте, чтобы весь плуг в итоге хорошо «держал борозду».
В передней части грядиля расположено и приемное устройство. Как нетрудно в том убедиться (см. илл.), служит оно для направления троса на середину барабана при любых отклонениях плуга от курса на якорь. Состоит из 4 роликов. Причем задние расположены друг над другом с минимальным зазором между ребордами, чтобы выходящий трос строго был направлен на середину барабана. К тому же перпендикулярно оси последнего, для лучшей самоукладки витков. Регулируется все верхними кронштейнами-укосинами, затягиваемыми гайками в отверстиях на рукоятках (ичигах) плуга.
Вертикальные цилиндрические ролики изготовлены из 100-мм обрезков дюймовой водопроводной трубы; они имеют внутренние посадочные места под шарикоподшипники с войлочными уплотнениями (можно - подшипники защитного типа). Эти ролики воспринимают горизонтальную (боковую) нагрузку от троса. Благодаря такому техническому решению, плуг в борозде ведет себя очень устойчиво. В ущерб управляемости может идти даже при «брошенных на произволсудьбы» рукоятках. Надо лишь не забывать про рычаг «газа». Он - справа, под указательным пальцем.
Для облегчения управляемости крайне желательно, чтоб плуг был соединен с «передком» не жестко, а шарнирно. Можно ограничиться даже… вездесущим люфтом. Ведь главное - это чтобы плуг мог отклоняться градусов на 15 в ту или иную сторону.
На левой рукоятке плуга (соответственно местоположению большого пальца руки оператора во время работы) установлена кнопка выключения зажигания. Она необходима для обесточивания мотора, если, скажем, тот начал вдруг неуправляемо увеличивать обороты при обеднении смеси (пустеющем баке). В этом случае провод через прокол в резиновой заглушке конденсатора касается контакта последнего, а через кнопку соединяется с «массой».
Надо сказать, что возможности домашней мастерской, где собирались все варианты данного МЛП, невелики. Да и расположена она почти в 200 км от поля, которое предстояло пахать. А посему, для большей гарантии надежной работы, пришлось предусмотреть поначалу довольно много регулировочных точек. Но потом выяснилось, что после отладки МЛП в поле далеко не все они требуются для дальнейшей эксплуатации конструкции.
В частности, можно отказаться от стандартного (и тяжелого) грядиля, заменив его на самодельный. Тем более что он не несет ведь
особой вертикальной нагрузки. Оказалась лишней специальная регулировка левого (полевого) колеса по ширине - его можно разместить вплотную к грядилю. Практически и не нужна установка «передка» по высоте и горизонту. Достаточно экспериментально один раз отладить и зафиксировать последний с оптимальными параметрами.
А вот двигатель лучше немного модернизировать, установив на нем вместо штатного - карбюратор от мопеда. Ведь регулировка «малого газа» там расположена непосредственно на карбюраторе, что для двигателя с автоматическим сцеплением очень важно.
Теперь несколько замечаний о якоре. Целесообразнее выполнить его в виде лопаты, с Т-образной рукояткой из трубы, со штыком шириной 260 мм и высотой 200 мм из 2-мм стального листа, изогнутого \/-образно (для жесткости). Впереди - упор-основание, за которое цепляется трос, не дающий якорю опрокинуться. На нем же и стоят во время пахоты, прижимая якорь к земле (за Т-образную рукоятку удерживать не надо).
Работать лучше на длинных загонах - меньше устаешь. Ведь основная нагрузка возникает, как и при пахоте конным плугом, при перестановке агрегата с одной борозды на другую. Трос же следует разматывать только при выключенной передаче.
В. ИГНАТОВИЧ,
Псковская обл.
