Может показаться глупостью обустраивать серьезную вентиляционную систему для подкровельного пространства, но на самом деле это необходимо сделать. Дело в том, что проблемы с микроклиматом на чердаке в итоге могут привести к проблемам для всего здания.

Например, чердачное помещение может стать «приютом» грибков и плесени, которые потом разойдутся по другим помещениям здания. Это может привести к катастрофе, особенно в частном доме (возможно гниение опорных элементов здания, либо различных деревянных конструкций).

Хорошая новость в том, что обустроить вентиляцию для чердака вполне возможно своими руками, причем с достаточно скудным бюджетом. Принципы монтажа вентиляции для коттеджей, дач или бань – примерно одинаковы, что только упрощает работу.

Нужна ли вентиляция для холодного чердака, и почему?

Основная задача вентиляционной системы на неотапливаемом чердаке – предотвращение появления конденсата. Однако такая проблема может быть даже на отапливаемом чердаке, поэтому и в таком случае необходимо сделать хотя бы примитивную систему вентилирования.

Предотвратить появление конденсата на холодном чердаке удается за счет обеспечения притока свежего воздуха. И это крайне важно, ведь скопление конденсата может привести к повреждению здания (например, гниению досок у каркасного дома).

Вентиляции крыши — основные разновидности

Другие плюсы правильно обустроенной вентсистемы:

1. В зимний период адекватно сделанная вентиляция позволяет устранять наледи, которые особенно часто появляются на карнизных свесах. Обычно наледь – это результат отсутствия правильно организованного проветривания.
2. В летний период и принудительная, и естественная система вентилирования позволяет автономно охлаждать кровельные материалы, что весьма важно, ведь перегрев тех же битумосодержащих материалов крайне опасен.
3. Также делать вентиляцию нужно для предотвращения повышенной влажности и, как следствие, сырости. Для защиты деревянных конструкций от появления на них плесени, которая может привести к гниению.

Варианты обустройства вентсистемы для холодных чердаков

Классическим вариантом будет делать систему вентилирования через слуховые окна. Такое устройство вентилирования достаточно простое и делается самостоятельно. Как делать – другой вопрос, есть несколько схем, но мы воспользуемся классической.

Слуховые окна следует монтировать на противоположных фронтонах, их размеры должны быть 600х800 миллиметров. Достаточно хороший способ монтажа (из-за простоты и уровня сечения, которое позволяет обеспечить необходимый воздухообмен), однако и он не лишен проблем.

Основной недостаток методики – появление застойных воздушных ям или зон. Чтобы избежать такой проблемы можно сделать слуховые окна несколько меньших размеров, сочетая их с весьма эффективной карнизно-коньковой вентсистемой.

Также можно провести монтаж отдушин-вытяжек, причем такой метод весьма популярен в Европе. Продухи – это такие отверстия в здании, на которые необходимо устанавливать решетки с защитой от попадания внутрь различных атмосферных осадков или сора с улицы.

Помимо решеток в виде отдушин можно применять дефлекторы или скатные выходы. Сами продухи делятся на два вида: коньковые и карнизные. Карнизные же подразделяются еще на подтипы: щелевые и точечные.

Помимо применения слуховых окошек и проемов-отдушин можно использовать дефлекторы или же вентиляционные турбины (принудительное вентилирование с приточной и вытяжной системой ). Принцип их работы похож, но они обеспечивают гораздо лучшую тягу.

Основные правила при монтаже кровли

Обязательно следует соблюдать правила монтажа вентиляционной системы, независимо от того, какой именно ее вид вы используете. Игнорирование предписаний чревато либо неэффективностью системы, либо ее небезопасностью.

Основные правила и нормы:

• у кровли любого типа площадь вентиляционных каналов должна быть 400-500 см²/метр, что и будет соответствовать необходимой высоте зазора в 40-50 миллиметров;
• учтите, что попадающая в зазор системы вентилирования пыль имеет гигроскопичность, а значит потенциально может привести к увлажнению утеплителя;
• обязательно необходимо дополнительно защищать продухи в том случае, если они смонтированы на ендовах, карнизе или же на коньках/хребтах – защиту нужно ставить от птиц, различных насекомых, сора с улицы (включая листву);
• в случае, когда длина кровельного покрытия больше 10 метров, крайне рекомендовано применять вспомогательные конструкции для усиления работы системы вентилирования;
• постоянно следите за системой вентилирования – если воздуховод будет сужен, это негативно скажется на всей системе, что в итоге может привести к появлению конденсата;
• не стремитесь делать сильно большой высоту зазора – это никоим образом не усилит проветривание, и даже напротив – ухудшит его из-за возникновения турбулентности и сопротивления воздуху.

Метод вентиляции чердака (видео)

Владельцы зачастую страшатся оборудовать вентиляцию холодного чердака в своих частных домах, руководствуясь следующими предположениями.

• Через вентиляционные решетки чердака из дома уходит тепло. Существует мнение, что здание быстрее охладится. Но чаще всего проблема заключается в плохой термоизоляции стен или потолочных перекрытий. Кстати, через некачественно утепленный потолок на чердак проникает влажный теплый воздух. В чем его опасность мы расскажем в следующей главе;
• Вентиляция холодного чердака вальмовой крыши или шатровой необходима лишь летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в духоту. На самом же деле, зимой потолок неотапливаемого и невентилируемого чердака превратится в пещеру, заросшую ледяными сталактитами;
• Не важно, какого размера вентиляционные продухи. Площадь вентиляционных окон и продухов на чердаке нужно тщательно просчитывать. Как это сделать правильно – читайте дальше.

Вентиляция чердака в частном доме – это важнейший элемент терморегуляции. Правильно организованная, она позволяет сэкономить средства на обогрев или охлаждение жилого пространства и сберечь в целости и сохранности само строение. Особенно важна вентиляция чердака над мансардой.

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Так, в жаркое время года раскаленная крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается потолку верхнего этажа, кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить избыточное тепло. Если же кондиционера нет, хозяева изнывают от пекла и духоты.

Зимой же воздухообмен необходим для удаления излишков влаги. Согласно техническим требованиям, разница температур между улицей и чердаком должна быть 4 градуса или меньше. Перепады температуры между жилым этажом и улицей способствует скоплению конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепель они таят и влага капает на пол чердака. Разрушаются опорные конструкции крыши и потолка. На деревянных стропилах развивается плесень.

Кстати, качественная вентиляция холодного чердака предупреждает скопления снега и льда на крыше дома.

Что собой представляет вентиляция чердака

Свободный воздухообмен между подкровельным пространством и улицей осуществляется посредством зазоров и отверстий. Эффективнее всего работают отверстия в коньках и под свесом кровли. Расположенные таким образом, они используют напоры ветра и тепла, исходящего от потолка дома.

Если вентиляция холодного чердака в частном доме оборудована правильно, за один час воздух дважды огибает всю крышу изнутри. Движение потоков направлено снизу из продухов под карнизами вверх к приконьковым пластинам со специальными отверстиями. Если крыша утеплена, для свободного прохождения воздуха между кровельным материалом и изоляцией оставляется зазор до 5 см шириной.

Наилучшая вытяжка обеспечивается сочетанием продухов в коньке и скатными элементами, вмонтированными возле конька. Для черепичных кровель изготавливаются плитки с продухами для воздухообмена.

И еще один способ вентиляции чердаков в частных домах – это установка дефлекторов (турбин для вентиляции), обеспечивающих механическую тягу. Метод хорош для вентиляции утепленного чердака над мансардой.

Небольшой уклон крыши тоже необходимо учитывать при планировании вентиляции холодного чердака. Отдушины в коньке могут быть засыпаны снегом, поэтому их заменяют трубами, высота которых должна быть выше снежного покрова.

Наиболее древний способ вентиляции – это вентиляционное окно на чердаке. Чтобы обеспечить отличный воздухообмен на холодном чердаке вполне довольно сочетания продухов под карнизом, в коньке и слуховых окон.

Вентиляция холодного чердака домов с вальмовой крышей отличается тем, что у дома нет фронтонов. Поэтому вентиляционные окна на чердаке установить некуда. Таким образом, холодные чердаки под вальмовыми крышами вентилируются с помощью коньковых и карнизных продухов.

Сложнее обустраивается вентиляция чердака над мансардой. Здесь продухи обеспечиваются щелями в кровельном пироге и механическими средствами тяги. Вывод вентиляции на чердак скрывается в колоннах.

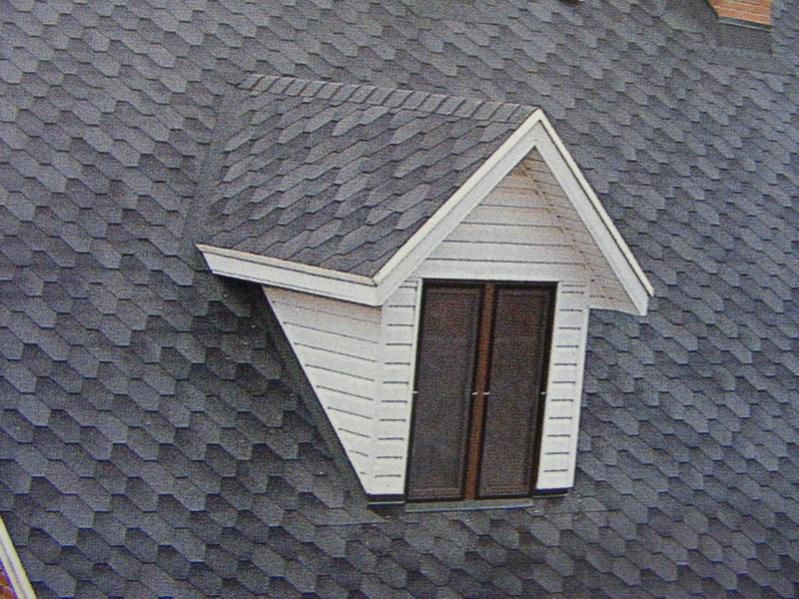

Вентиляция чердака через слуховые окна

В качестве вентиляции чердака можно использовать только слуховые окна, не оборудуя систему продухов и отдушин. Этот вариант не слишком эффективен, так как под окнами и над ними воздух может застаиваться.

Чтобы улучшить воздухообмен и снизить объемы застойных мест размер слуховых окошек делают 60 см х 80 см. Монтируют их в противоположных фронтонах. Сначала изготавливаются деревянные каркасы, прикрепленные стойками к стропилам. На каркас крепится материал кровли. Лучше выглядят окна, оформленные теми же материалами, что и крыша. В качестве отделки проемов вокруг окон хорошо подходит вагонка. Оконная коробка в проем устанавливается в последнюю очередь. Все щели между каркасом окна и кровлей следует тщательно закрывать.

Правила размещения вентиляционных окон:

• окна размещаются на равных расстояниях от конька, карниза и боков;
• между окнами должно быть расстояние более одного метра;
• дизайн окна должен гармонично вписываться в общий вид строения;
• в окно можно вмонтировать вентиляционную решетку для чердака, покрасив ее в тон крыши.

Продухи в крыше и кровле

Продухи – это отверстия в крыше для вентиляции холодного или теплого чердака. Продухи бывают коньковыми или карнизными в зависимости от их расположения. Карнизные обустраиваются по обеим сторонам карнизов и представляют собой щели между крышей и стеной шириной около 2 см. Они называются щелевыми. Если же продухи делаются в форме отверстий, называются точечными. Чем меньше уклон скатов, тем больше делается диаметр или ширина продухов, но не более 2,5 сантиметров.

Коньковые продухи выполняются в форме щелей до 5 см шириной или в форме флюгарков с промежутками до 8 метров. Коньковые продухи оборудуются и в крышах со штучным покрытием, например, черепичных. Специальные черепицы с отверстиями располагают через один ряд от конька.

Отдушины для верхней части крыши изготавливаются в виде аэраторов, щипцовой решетки или втяжного кровельного выхода. Коньковые аэраторы и скатные выходы можно купить вместе с материалом для крыши.

Продухи – это единственный способ вентиляции чердака без слуховых окон.

Вентиляционные аэраторы

Кровельный аэратор – это современный и удобный вид продухов. Представляет собой трубу сверху прикрытую шляпкой. Аэраторы удаляют пар, влагу и застойный воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые продухи. Аэраторы бывают непрерывными и точечными. Точечные аэраторы оборудуются вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.

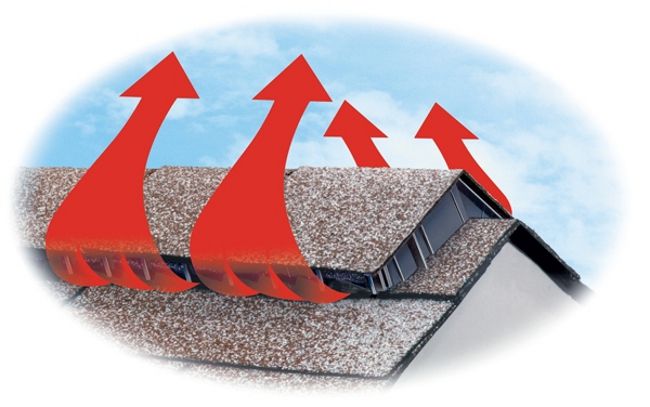

Непрерывные аэраторы – это пластина вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны и обеспечивают интенсивное движение воздуха благодаря большой площади отверстий.

Различные типы аэраторов создаются специально для кровли из:

• битумной черепицы;
• плоской кровли;
• металлокерамики;
• керамики.

Аэраторы устанавливаются только там, где предусмотрены карнизные продухи. Существуют и другие условия их установки:

• подходят лишь кровли с уклоном 15 – 45 градусов;
• от дымохода или стены выдерживается расстояние не менее 30 см;
• аэраторы выглядывают над прорезью на 25 см с обоих концов конька;
• точечные модели монтируют не дальше 50 см от конька.

Расчет вентиляции чердака

Тем, кто решил оборудовать вентиляцию чердака своими руками перед началом работ необходимо провести расчеты. Гарантировать наилучший результат может лишь специалист. А для самых смелых мы подготовили подсказку:

Соотношение площади продухов к площади чердака 1:500.

На 500 кв. метров площади чердака должен приходиться 1 кв. метр вентиляционных отверстий. В крайнем случае, можно руководствоваться пропорцией 1:300, на 200 кв. метров чердака должно приходиться минимум 0,4 кв. метра продухов. При расчетах учитывается площадь истинной вентиляции, то есть исключается даже ширина решеток, ребра которых нарушают движение воздушных потоков.

Превышение площади продухов также нежелательно, как и недостаток. В слишком большие отверстия могут попадать снег и дождь, ведь это самые уязвимые места крыши, что необходимо помнить.

Площадь вытяжки (коньковых и скатных решеток) должна на 12 – 15% превышать площадь притока (карнизных продухов).

Вентиляция холодного чердака своими руками

Многие владельцы задумываются о том, как сделать вентиляцию чердака, уже через несколько лет жизни в доме. Затхлый запах и сырость зимой заставляют взяться за инструменты. Мы расскажем о сооружении вентиляции любого чердака своими руками.

При двухскатной крыше проще всего оборудовать вентиляцию чердака своими руками, проделав во фронтонах отдушины. Фронтоны, как правило, делаются деревянными и это значительно облегчает работу. Закрываются деревом и ветровые свесы по бокам кровли. Все щели нужно проделывать равномерно, обеспечивая обдув всей площади чердака.

В каменных фронтонах щелей нет, поэтому придется вооружиться инструментом и просверлить два слуховых окна. Они закрываются решетками и москитными сетками.

При оборудовании вентиляции чердака своими руками, размещение продухов в многом зависит от формы крыши. Различные варианты предложены на схеме выше.

Не нужно беспокоиться о том, как можно сделать вентиляцию чердака, если в качестве кровельного материала используется шифер, черепица или ондулин. Волнообразная форма обеспечивает достаточно пустот для прохождения воздуха. А настилают листы на обрешетку с зазорами, через которые и проходят воздушные потоки. Металлочерепица, хоть и обладает волнообразной формой, при перепадах температуры собирает конденсат, поэтому снизу ее прикрывают пароизоляционной пленкой.

Грамотный вывод вентиляции на чердак не менее важен, чем ее монтаж. И особое внимание следует уделить утеплению труб.

Утепление вентиляционных труб

Вентиляционные трубы необходимо утеплять на чердаке и над уровнем крыши. Производится эта процедура во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не делаются герметичными, влага проникнет на несущие конструкции, испортит отделку и приведет к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от соприкосновения с влагой, если они сделаны из оцинкованной трубы.

Зимой просвет вентканала зарастает инеем и буквально за месяц стандартная труба 15 см диаметром полностью закроется.

Появление конденсата в вентканалах неизбежно: люди выдыхают водяные пары, моют посуду, купаются и стирают. При этом в воздух выделяется влага. Влажность теплого воздуха жилого дома может достигать 100%. Соприкасаясь с прохладной поверхностью вентиляционных шахт, вода оседает на ней.

Для предотвращения этого процесса и проводят утепление вентиляционных труб на чердаке. Здесь проходит граница между теплым воздухом дома и холодным не отапливаемого чердака.

Самый дешевый вариант утеплителя: минеральная вата. Она не горит, но при намокании полностью утрачивает свои качества. Проще монтируется гофра с утеплением минватой.

Пенопласт в виде специальных съемных «скорлупок» очень легко устанавливается и недорог. Но отлично горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.

Лучшие материалы для изоляции вентканалов: пенополиуретан, вспененный полиэтилен, пенополипропилен.

И, под занавес, несколько важных советов тем, кому интересно как правильно сделать вентиляцию чердака:

• Все элементы вентиляции должны быть устойчивыми к любым погодным условиям;
• Очень внимательно отнеситесь к расположению коньковых продухов. Их устанавливают возможно ближе к коньку;
• В качестве карнизных продухов эффективно работают непрерывные софиты. Лучшие материалы для них – не ржавеющие алюминий или пластик. Поверхность софитов прикрывается мелкой сеткой;
• При оборудовании вентиляции чердака без слуховых окон особое внимание следует уделить продухам между стропилами. Важно, чтобы в процессе эксплуатации они не забивались мусором и пылью;
• Для расчетов вентиляции чердака над мансардой привлеките профессионала;
• Установите на чердаке декоративные вентиляционные окна, придающие шарм и особый стиль вашему дому;
• Вывод приточной вентиляции на чердак оборудуйте по всем правилам. Монтировать приточную установку следует в самом чистом месте, не ближе 8 метров от вытяжной трубы.

Обычно собственники частных домов редко задумываются о необходимости вентиляции подкровельного помещения. Хотя правильный расчет вентиляции чердака позволяет решить ряд проблем в будущем, например, таких, как:

• образование влаги на чердаке при конденсировании паров;
• образование плесени и, как следствие, повреждение стропильной конструкции;
• образование наледей на свесе карниза;
• укороченный срок службы гидроизоляционных покрытий кровли;
• нестабильный и несбалансированный температурный режим, если чердак располагается над мансардой.

На этапе строительства дома следует сделать проект всей вентиляционной системы, включая и чердачное помещение. Не следует пренебрегать услугами профессионалов, так как отсутствие или неправильно сделанная система вентиляции частного дома создаст в будущем множество проблем для его жителей:

• отсутствие притока свежего воздуха;
• нарушение воздухообмена приточно-вытяжной системы;
• образование конденсата на разных поверхностях;
• образование «спертого» воздуха в помещениях;
• неправильное удаление воздуха из кухни, ванной и т.д.

Если в частном доме чердак не эксплуатируется, то в этом случае должна быть хорошая теплоизоляция между жилыми и нежилыми помещениями. В качестве вентиляции холодных чердачных помещений используют естественную циркуляцию воздуха, как на фото внизу.

Через специальные продухи под свесами конструкции крыши будет осуществляться приток свежего воздуха. Через специальные вентиляционные отверстия или решетки влажный теплый воздух удаляется на улицу. Отверстия могут быть выполнены на скате крыши или на фронтонах в верхней части.

Внимание: на каждые 500 квадратных метров площади чердачного помещения должна быть предусмотрена площадь отверстий для вентиляции минимум 1 м². Если не придерживаться этих рекомендаций, то вентиляция будет недостаточно эффективной.

Вентиляция для отапливаемого подкровельного помещения

Если чердак эксплуатируется и отапливается, то в этом случае необходимо обеспечить эффективное вентилирование подкровельного пространства.

Если в мансарде предусматривается жилое помещение с круглогодичным проживанием, то специалисты советуют применять приточно-вытяжную систему вентиляции. Для подкровельного пространства следует обустроить контробрешетку с применением вентиляционных зазоров.

Общая схема вентиляции частного дома в случае применения приточно-вытяжных систем должна включать и чердачное помещение. Кроме этого учитывается не только объем помещений, но и тип кровли, теплоизоляционного материала и другие нюансы. Все работы по разработке системы приточно-вытяжной вентиляции должны выполнять квалифицированные специалисты. Очень важно сделать правильную систему приточно-вытяжной вентиляции, которая бы эффективно работала на каждом этаже дома, в т.ч. и на чердачном помещении.

Отвод воздуха наружу

Для отвода воздуха из чердачного помещения используется вентилируемая решетка во фронтоне. Она применяется для неэксплуатируемых холодных чердаков. Подходит для вальмовых, ломаных и двускатных кровель. Такие решетки открыты круглый год, что обеспечивает постоянную вытяжку и удаление воздуха с чердака.

Специальный конек на крыше – наиболее универсальный метод, который используют как для теплых, так и для холодных кровель.

В этом случае на металлочерепице или профнастиле под планкой конька создается специальная решетка. Благодаря такой конструкции, конденсат, который будет образовываться в прохладное время года, не будет попадать в помещение, а будет стекать по скату на кровлю.

Специальные аэраторы – дополнительные элементы, которые устанавливаются непосредственно на кровле и служат для отвода отработанного воздуха из подкровельного пространства.

Внимание: специальные аэраторы позволяют не только эффективно удалять отработанный воздух, но и препятствуют проникновению и образования конденсата.

В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента.

Совет: аэратор можно установить в том случае, когда частный дом уже давно эксплуатируется, а вентиляция для чердачного помещения не была предусмотрена или недостаточно эффективна.

Подача воздуха

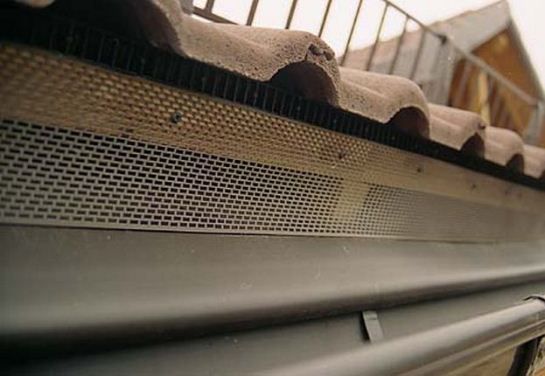

Такие элементы, как специальные продухи для карнизов, обеспечивают подачу свежего воздуха под кровлю. Монтаж продухов выполняется вертикально, как показано на фото внизу, а сверху них устанавливается планка для карниза с небольшими зазорами.

Обратите внимание: при правильном монтаже продухи для карнизов не только обеспечивают вентиляцию мансардного этажа, но и эффективно отводят конденсат.

Вентиляционные софиты – специальные заградительные решетки, которые обеспечивают приток свежего воздуха.

Установка софитов осуществляется на нижнем торце свеса с помощью специальных заградительных решеток.

Чем чаще будут установлены вентиляционные отверстия в софитах, тем эффективней будет приток холодного воздуха в чердачное помещение и подкровельное пространство.

Заключение

Подводя резюме под вышесказанным, можно сделать следующий вывод: правильная вентиляция чердачного или мансардного помещения позволяет обеспечить долговечность кровельного покрытия и стропильной системы, а также нормальный воздухообмен.

Компания "Мега.ру" принимает заказы на проектирование вентиляции, электроснабжения и других инженерных систем для зданий и помещений общественного и частного назначения. Для уточнения деталей сотрудничества свяжитесь с нашими сотрудниками, перейдя в раздел .

Описание:

В подавляющем большинстве случаев жилые дома оборудованы системой естественной вентиляции. Известно, что основной недостаток этих систем – малая величина располагаемого давления. Поэтому, как правило, если вытяжной воздух выбрасывается через вентиляционные шахты, к которым сборными каналами подводится вытяжной воздух из квартир, то возникает масса проблем с вентиляцией верхних этажей: трудно согласовать имеющееся располагаемое давление, определяющееся незначительной высотой шахты (1 м над кровлей), с довольно большим аэродинамическим сопротивлением сборных каналов и шахты с зонтом. Как элемент системы естественной вытяжной вентиляции теплый чердак появился в 1970-х годах.

Вентиляция жилых домов с теплым чердаком

Расходы через вытяжные решетки и приточные клапаны при разных температурах наружного воздуха и на чердаке, двери закрыты

Жилой дом обслуживается системами естественной вентиляции с двухсторонним присоединением спутников к стволу и нерегулируемыми вытяжными решетками. Во всех квартирах, вне зависимости от величины, установлены одинаковые системы вентиляции, т. к. в рассматриваемом здании, даже в трехкомнатных квартирах, воздухообмен определяется не нормой притока (3 м 3 /ч на м 2 жилой площади), а нормой вытяжки из кухни, ванной комнаты и туалета (в сумме 110 м 3 /ч). Высота выбросной шахты над полом теплого чердака - 6 м.

Расчеты воздушного режима здания были выполнены для следующих температур наружного воздуха: 5 °С (расчетная для вентиляции); –3,1 °С (средняя отопительного периода в Москве); –28 °С (расчетная для отопления) при ветре со скоростью 0 м/с; 3,8 м/с (средняя за отопительный период); 4,9 м/с (расчетная для выбора плотности окон).

Температуру воздуха внутри теплого чердака в расчетный зимний период (при t н = –28 °С) изменяли от 18 до 5 °С (вопросы конденсации водяных паров не рассматривались), в середине отопительного периода при температуре наружного воздуха –3,1 °С температуру на чердаке приравнивали 19 и 10 °С, а при расчетной температуре для вентиляции 5 °С соответственно 20 и 12 °С.

Результаты расчетов показали, что при температуре чердака, равной 20 °С, в расчетный период для вентиляции (t н = 5 °С и безветренная погода) принятая система вентиляции с вентблоками и приточными клапанами на верхних этажах не обеспечивает нормативного воздухообмена 110 м 3 /ч (из-за зауженных сечений ствола вентиляционной сети и из-за установки приточных клапанов вместо открытых форточек, предусмотренных расчетом вентиляции ). На рис. 2 показано изменение расходов воздуха через вентиляционные решетки и приточные клапаны по высоте здания в различных погодных условиях при различной температуре воздуха в теплом чердаке. Эти результаты относятся к двухкомнатной квартире двухсторонней ориентации.

Из рис. 2 видно, что умеренное падение температуры воздуха в теплом чердаке (до указанных выше температур) практически никак не сказывается на воздухообмене квартир нижних этажей и немного (на 10-15 % при t н = –28 °С и на 20-25 % при t н = 5 °С) снижает воздухообмен верхних этажей. Понятно, что при незначительном располагаемом давлении для верхних этажей в расчетный для вентиляции период при безветренной погоде сокращение располагаемого давления еще и за счет понижения температуры на теплом чердаке нежелательно, но не фатально. При ветре воздухообмен квартир верхних этажей, расположенных на наветренном фасаде, и двухсторонних квартир увеличивается, понижение температуры теплого чердака сказывается значительно меньше даже для верхних этажей.

В здании без теплого чердака, с выбросными шахтами, возвышающимися над полом холодного чердака на 3 м, воздухообмены незначительно ниже, чем в здании с теплым чердаком, что видно из рис. 3.

Несанкционированное открывание дверей из лестничной клетки в теплый чердак при t н = –28 °С мало сказывается на работе системы вентиляции, что следует из рис. 4. Дополнительное открывание дверей в квартиру верхнего этажа, в приквартирный холл, на лестницу, улицу также не приводит к значительным переменам. При расчетной для вентиляции t н = 5 °С и безветрии влияние открывания дверей также мало. Однако при появлении ветра и открывании двери на чердак весьма вероятны случаи опрокидывания вентиляции на верхних пяти этажах.

Рисунок 4. Расходы воздуха через вытяжные решетки при разных вариантах открытия дверей на чердак при температуре наружного воздуха 5 °С 1 – при отсутствии ветра, закрытых дверях на чердак 2 – при скорости ветра 3,8 м/с, закрытых дверях на чердак 3 – при отсутствии ветра и открытой двери на чердаке 4 – при отсутствии ветра, открытой двери на чердак, в квартире и в холле 5 – при отсутствии ветра, открытой двери на чердак, на лестничную клетку и на входе в здание

Указанные результаты не отменяют общепризнанных для всех видов систем естественной вентиляции пожеланий грамотно проектировать саму систему вентиляции и иметь индивидуальные вентиляторы в индивидуальные каналы для последних этажей. При этом желательно иметь в виду, что при установке приточных клапанов сопротивление вентиляционного тракта увеличивается и число верхних этажей, где нужны вентиляторы, может возрасти до четырех.

Выводы

1. Система естественной вентиляции в жилых домах с теплым чердаком может работать без опрокидывания даже при снижении температуры воздуха на чердаке в расчетный зимний период (при t н = –28 °С) до 5 °С и в расчетный период для вентиляции при температуре наружного воздуха 5 °С до 12 °С.

2. Открывание дверей на чердак мало сказывается на вентиляции квартир весь отопительный период при безветренной погоде. При наличии ветра опрокидывание вентиляции на верхних пяти этажах может наблюдаться при температурах наружного воздуха выше 0 °С.

Литература

1. СНиП 2.08.01-89*. Жилые здания. 1999.

2. МГСН 2.01-99. Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению.

3. Бирюков С. В., Дианов С. Н. Расширение возможностей программы «AIR» для расчета воздушного режима здания // Современные системы теплогазоснабжения и вентиляции. Сб. тр. МГСУ. М.: МГСУ, 2003.

Для создания комфортного микроклимата в жилом помещении обязательно нужна вентиляция чердака. Эта мера также необходима для поддержания прочности стропильной системы, кровельного материала и препятствию для образования конденсата вне зависимости от холодного или теплого типа здания. Система вентиляции проектируется одновременно с коробкой и остальными узлами и коммуникациями.

Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.

Вентиляционная система без утепления чердака

Естественная циркуляция воздуха через продухи

Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.

Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.

Вентиляция на фронтоне через слуховое окно

Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.

Трубное устройство (аэраторы) для вентилирования крыш

Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.

Система вентиляции для теплого чердачного помещения

Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.

Схема циркуляции воздуха на чердаке с отоплением

Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.

Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.

Что нужно знать при обустройстве вентиляции

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата.

В каких случаях образуется конденсат

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

• решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
• софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
• от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
• при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
• заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Три основных заблуждения и устранение последствий

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Заблуждение второе – в доме будет холодно

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Видео: вентиляция чердака
