Электрическая прозвонка. Способы прозвонки проводов и кабелей. Безопасная и правильная работа мультиметром

Что значит прозвонить провод? Это значит проверить его целостность, что нигде на его пути нет обрыва.

Для того, чтобы быстро прозвонить начало и конец проводов или кабелей, какой-либо участок проводки, узнать какой провод в начале соответствует другому проводу в конце, нужно устройство, которым можно выполнить эту работу.

Такими устройствами являются мультиметры и тестеры для вызванивания электрических цепей.

Такие приборы прекрасно используются не только на производстве, но и в быту. Из нескольких режимов работы можно выделить режим «прозвонка». Как раз то таким режимом пользуются специалисты для проверки целостности электрической цепи.

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение - это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

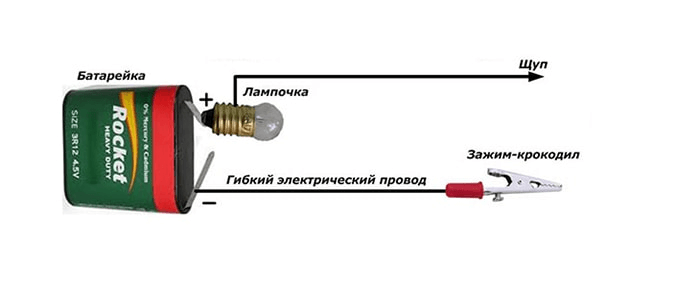

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Одним недостатком самых простых тестеров является невозможность проверить сопротивление высокоомных цепей.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Как прозвонить провод мультиметром – нюансы процесса

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина – последняя. Но как определить, что в проводке образовался обрыв? Вариант только один – прозвонить электрический питающий провод, для чего можно воспользоваться мультиметром. Конечно, кроме этого прибора есть и другие варианты, но этот самый надежный. Итак, как прозвонить провода мультиметром – решение вопроса.

Начнем с того, что с помощью мультиметра можно тестировать проводку на величину таких показателей как сила тока и напряжение. При этом провода должны быть под напряжением. Прозвонка на определение наличия обрыва – это определение величины сопротивления проводника, то есть, оно присутствует или отсутствует. Так вот, если мультиметр показывает на дисплее «0», значит, провода целые, и обрыва в них нет. Если сопротивление на дисплее показывается, то это говорит о том, что обрыв есть. В принципе, вот так все просто. Единственное, на что необходимо обратить внимание, это на то, что при тестировании проводки на сопротивление, в ней не должно быть напряжения.

Настройка мультиметра

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Заключение по теме

Наша задача балы простой, разобраться в вопросе, как проверить мультиметром кабель на наличие обрыва? Скажем прямо, что это самый надежный способ, в котором используется самый универсальный прибор. Если в нем разобраться, то в домашних условиях определить, был ли обрыв провода или нет, не составит большого труда.

Как правильно проверить сопротивление мультиметром

Как проверить трансформатор мультиметром

Как измерить силу тока мультиметром

Как прозвонить провода мультиметром

Подготовка мультиметра

Для того чтобы прозвонить провода и кабели годится недорогой мультиметр, в котором имеется режим измерений сопротивлений. В качестве примера возьмем мультиметр DT - 838.

Как прозвонить провода мультиметром

Для прозвонки проводов и кабелей используют два режима измерений - это «200 Ω» и изображение звука. Отличие этих режимов состоит в том, что в режиме «200 Ω» при прозвонке на дисплее отображается значение сопротивления близкое к нулю при целом проводе, и 1 при его обрыве.

В режиме звуковой сигнализации на дисплее высвечивается величина сопротивления при прозвонке и добавляется звуковая сигнализация. Появление звукового сигнала означает сопротивление провода близкое к нулю. А отсутствие его, высокое сопротивление или обрыв провода.

Такая звуковая сигнализация удобна при прозвонке в труднодоступных местах, где нет возможности наблюдать за дисплеем мультиметра. Однако перед тем как прозвонить высоковольтные провода мультиметром в автомобиле, предел измерения ставят на «20 К», так как сопротивление целого высоковольтного провода лежит в пределах от 3,5 до 10 К.

Прозвонка проводов в режиме зуммера

До прозвонки провода мультиметром, щуп с проводом черного цвета вставляют в гнездо «COM, а щуп красного цвета в гнездо в «ΩVmA». Переключатель режимов нужно поставить на предел измерения «200 Ω» или звуковой сигнализации. Перед прозвонкой проводов и кабелей щупы соединяют между собой для проверки работоспособности прибора.

Как прозванивать провода

Перед измерениями важно зачистить концы проводов от изоляции и снять окись с жил кабеля. Окись на проводах может иметь высокое сопротивление, которое будет выше предела величины выбранного режима сопротивления прибора, что даст неверные показания.

До прозвонки нужно снять с электропроводки напряжение сети, в автомобиле снять клеммы с аккумулятора. Если в цепи прозвонки проводов имеются конденсаторы, тогда их нужно разрядить, накоротко закоротив вывода. Все эти предостережения помогут избежать поломки мультиметра и дадут более достоверные результаты.

Для удобства при прозвонке используют специальные зажимы для проводов - «крокодилы». «Крокодил» одевается на щуп и зажимается на участке провода. Использование таких зажимов увеличивает удобство при работе с проводами, так как освобождаются руки.

Короткие кабели и провода можно прозванивать с одного конца, а длинные провода нужно хорошо очищать от окислов и скручивать между собой с одной стороны. Тогда процесс прозвонки осуществляется только на одной стороне. Прозвонить провода можно и без мультиметра. Для таких целей электрики используют специально сделанную «прозвонку», состоящую из батарейки и лампочки. Также для проверки кабелей и проводов используют звуковой генератор и наушники.

Прозвонка на батарейке с лампочкой

Определение неисправности в электропроводке

Нахождение неисправностей в сети квартиры рассмотрим на примере стандартной электропроводки. Перед электрическими работами нужно снять напряжение с вводного автомата в электрощите. Если выбивает автомат в щите, то порядок нахождение короткого замыкания таков:

Снимают напряжение с выбитого вводного автомата, откручивают провода с нижних клемм автомата, с нижних клемм автомата кабель должен идти на нагрузку.
Прозванивают отключенные провода фазы и нуля на щите. Если имеется короткое замыкание, раскручивают все провода в первой распределительной коробке от электрощита и прозванивают их. Каждый провод в коробке до того как раскрутить, маркируют, одну скрутку под одним номером. Находят направление (комнату) электропроводки с коротким замыканием.
Перед прозвонкой во всех комнатах должны быть выключены все осветительные приборы, вытащены вилки из розеток. Если всё отключено, а короткое замыкание присутствует в распредкоробке этой комнаты, раскручивают провода в коробке и мультиметром ищут короткое замыкание, отдельно для каждой розетки и освещения. Если при включенном освещении происходит короткое замыкание, неисправность ищут в лампе патроне, люстре.
Найденный участок электропроводки с коротким замыканием нужно менять. Если электропроводка скрытая, тогда нужно ее вскрывать (что затратно) или сверху по стене провести кабельный канал. Кабельный канал немного портит вид, но затраты минимальные.
Если неисправность проводки в обрыве, то место обрыва находят при включенном вводном автомате на отсутствие напряжения. Режим мультиметра ставят на «

750V», не путайте с режимом измерения сопротивления, иначе мультиметр сгорит. Точное местонахождение обрыва можно найти, если подать напряжение на этот участок цепи и пользоваться специальными приборами (отечественный «Дятел»).

При нахождении обрыва или короткого замыкания в проводке вспомните, какие виды работ проводились в квартире. Это поможет вам быстрее найти место повреждения проводки.

Тоже интересные статьи

Как проверить конденсатор мультиметром не выпаивая

Как проверить емкость аккумулятора мультиметром

Как прозвонить проводку

Для того чтобы проверить электропроводку в вашем доме, проще всего обратиться к электрикам. Но вся проблема в том, что муниципального электрика придется очень долго ждать, а частный придет сразу, правда, и расценки у него высокие.

Именно, поэтому вам не помешает освоить простые навыки работы с электропроводкой. Ведь вполне возможно, что однажды эти знания вам пригодятся в жизни.

В первую очередь, при работе с электропроводкой - соблюдение правил техники безопасности.

Как проверить электропроводку на этапе прокладки

Разберемся, какие потенциальные проблемы могут ждать электрика во время прокладывания новой электропроводки.

Обычно новую проводку прокладывают или в специальные штроба или по голым стенам. Затем стены штукатурят и выполняют дальнейшую отделку. Поэтому первую проверку проводят до начала штукатурных работ. В ином случае, может быть так, что для того, чтобы устранить неполадку, придется по новой штробить стены и вскрывать штукатурку.

На этом этапе неполадки могут быть по двум причинам: из-за ошибок строителей (бетонщиков или отделочников) или из-за ошибок электриков.

Чтобы избежать неполадок с проводкой, к которым могут привести ошибки строителей, нужно быть очень внимательным и бдительным. А чтобы избежать ошибок электрика, нужно прокладывать проводку по заранее прорисованной схеме, а также тщательно проверять и прозванивать электропроводку до начала отделочных работ.

Что же нужно сделать для того, чтобы точно знать, что проводка исправна?

Нужно проверить электропроводку на наличие короткого замыкания, то есть убедиться в том, что между фазой, нулем и землей нет контакта.

При высоком напряжении от качества кабеля зависит качество изоляции проводов, поэтому не стоит экономить при покупке кабеля и приобретать самый дешевый вариант.

Если у вас возникли сомнения по поводу изоляции проводов, то их можно проверить с помощью мегаомметра.

Визуально просмотреть проводку на наличие механических повреждений. Любые повреждения должны быть устранены до начала штукатурных или других отделочных работ.

Если вы убедились при проверке, что все в порядке, тогда можно переходить к прозвонке электропроводки. Ниже описан алгоритм о том, как прозвонить проводку, который можно применять и для новой проводки, и для той, что уже есть в вашей квартире.

Как правильно прозвонить проводку?

Чаще всего электропроводку прозванивают при помощи мультиметра. Мультиметр - это специальный прибор, который предназначен для регистрации разных параметров электрического соединения, например, силы тока или сопротивления.

Поскольку простой мультиметр стоит совсем недорого, то найдите ему место в своих инструментах, ведь он еще не раз может вам пригодится.

Мультиметр, который установлен в режим прозвонки, поможет вам во многих ситуациях. С помощью мультиметра можно без проблем проверить есть ли контакт, работу выключателя или розетки, а также целостность всей проводки. Кроме этого, этот прибор поможет вам разобраться в том, какой провод куда идет (это частая проблема в квартирах).

Мультиметры бывают двух видов:

Но работают они по одному принципу.

Как прозвонить проводку мультиметром

Чтобы прозвонить проводку, используя мультиметр, нужно сделать следующее:

Установить на приборе режим прозвонки. Это легко сделать, так как часто он обозначен светодиодом.
Подходим к распределительной коробке. Там предстает картина с большим количеством немаркерованных проводов.
Нужно найти фазу. Это можно сделать, включив автомат и проверив все провода индикаторной отверткой. Провод, который был найден, нужно маркировать изоляционной лентой или лентой для оклейки окон.
Затем нужно найти ноль. Берем мультиметр, который включаем на режим измерения напряжения. Кстати, если нужно найти 220 В, то на мультиметре ставим больше, например, 600 В. Один щупалец прибора нужно приложить к фазе, а второй поочередно ко всем проводам. Если на мультиметре появилось 220 В, то значит, что провод, который искали, найден. Его также нужно промаркировать.
По такому же принципу нужно проверить другие пары проводов.

Помимо того, что с помощью мультиметра можно разобраться с проводами в распределительной коробке, этот прибор поможет определить существует ли обрыв в кабеле.

Как проверить целостность проводника

Сначала нужно полностью отсоединить проводник от источника тока. Если проводник является многожильным кабелем, то отсоединить нужно все провода, которые входят в него.
Мультиметр нужно включить либо в режим прозвонки, либо же в режим измерения сопротивления. Если выбран режим измерения сопротивления, тогда нужно поставить максимальный предел.
Нужно соединить щупы мультиметра. Если прибор находится в режиме прозвона, то он издаст звуковой сигнал, а если в режиме измерения сопротивления, то на дисплее появятся нули.
Затем нужно разомкнуть щупы мультиметра и приложить их к проводнику. Если проводник целый, то он покажет нулевое сопротивление.
Если проводник является многожильным, то действия делают такие же. Единственное отличие, если жилы проводника не отличаются цветом изоляции, то их нужно сначала промаркировать.

Если проверка кабеля показала, что проводник целый, тогда причину неполадки нужно искать в каком-то другом месте.

Найти разрыв кабеля или найти место короткого замыкания, а также прозвонить проводку в квартире можно самостоятельно. На самом деле, это не так уж и трудно. Самое главное - это не пренебрегать правилами техники безопасности, даже если вы электрик со стажем.

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

U - символ напряжения;
В - обозначает вольты, это тоже мера напряжения;
I - это ток, при установке ручки на это обозначение будет измерена сила тока;
А - амперы, мера силы тока;
Ω, R - символ сопротивления;
Ом - мера сопротивления, Омы;
-| |- - таким значком указывается конденсатор, мультиметр измерит его емкость;
Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы

или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений - 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

Щупы остаются в тех же отверстиях, как и при проверке целостности;
Режим измерения выбирается тот же - проверка сопротивления;
Предел измерения нужно выбрать наибольший - 20 или 200 мегаом;
Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме , с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном - бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета - это защитное заземление и один провод любого другого цвета - это фазный провод.
В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как пользоваться устройством

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
Конденсаторы требуется разрядить. Иначе прибор может сгореть.
К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
Включить прибор.
, замкнув щупы. Сигнал обозначит, что всё в порядке.
У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

Включаем режим «прозвонки».
Щупы прикладываются по обе стороны предохранителя.
Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

Включить режим прозвонки.
К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

До проведения тестов электродвигателя следует его подготовить.

Обесточить.
Откалибровать мультиметр (щупы нужно замкнуть).
Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

Проверить замыкание на корпус.
Установить на мультиметре самое большое значение для замеров.
Проверить его на готовность к работе.
К корпусу подсоединяется один щуп, потом — второй.
Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

Требуется включить режим измерения сопротивления.
На ламелях коллектора оно измеряется при подключении попарно.
Между корпусом якоря и коллектором оно также замеряется.
Исследуются обмотки у статора.
Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

Устройство переводится на прозвонку.
Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
Изоляционной лентой отметить необходимый провод. Это фаза.
Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
Соединительные провода.
«Крокодил» (коннектор).
Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

Наступает момент, когда после монтажных работ начинается прозвонка и маркировка электрических кабелей с последующей сборкой схемы электроустановки. И когда заглядываешь в новую панель или шкаф, а перед тобой букет кабелей с торчащими пучками жил, то в первый момент невольно возникает вопрос: «А как и что с этим делать?».

На самом деле прозвонка кабеля не такая уж и сложная операция, как кажется. Тут главное понимать принцип и уметь пользоваться приборами, которые используешь для прозвонки.

На сегодняшний день для прозвонки кабеля применяют специальные измерительные устройства или же используют готовую маркировку жил кабеля , произведенную на заводе изготовителе.

1. Использование готовой маркировки жил.

Прозвонка кабеля без использования измерительных устройств стала возможной когда в процессе его изготовления жилы придумали вить парами, использовать два цвета в паре и каждой паре присваивать порядковый номер. И если кабель, например, четырнадцатижильный, то он будет состоять из семи разноцветных пар с порядковыми номерами от 1 до 7. На рисунках показаны две пары жил шестидесятижильного кабеля с порядковыми номерами 3 и 24.

Такой кабель после разделки сразу маркируется с использованием нанесенных на его жилы порядковых номеров, а затем согласно схемы подключается на клеммник. Вся эта работа выполняется одним человеком, что очень удобно и быстро.

2. Прозвонка кабеля измерительными устройствами.

Для прозвонки кабеля существует достаточное количество специализированных пробников и устройств, однако на практике чаще всего применяют прозвонку, телефонные трубки, стрелочные или цифровые измерительные приборы.

Если работы по монтажу кабеля предполагается выполнять часто, то смысл в приобретении специализированных приборов есть. Если же работы будут выполняться редко, то предпочтительней воспользоваться более простыми и дешевыми устройствами такими как телефонные трубки или прозвонка.

В рамках этой статьи рассмотрим как прозванивать кабель с помощью прозвонки, мультиметра и телефонных трубок.

Поиск жил кабеля прозвонкой.

Прозвонка состоит из источника напряжения, лампы, двух измерительных щупов и представляет собой простейший пробник. Прозвонку можно изготовить из двух пальчиковых батареек, лампы накаливания с рабочим напряжением 2,5 В и отрезков монтажного провода.

Один вывод лампы припаивают, например, к положительному полюсу батарейки, ко второму выводу лампы припаивают щуп, выполненный из отрезка медного провода. К отрицательному полюсу батарейки припаивают второй щуп, состоящий из отрезка гибкого провода с насадкой типа «крокодил» на конце. Можно обойтись и без крокодильчика, но тогда в процессе прозвонки одна рука будет всегда занята, так как ей придется держать щуп и жилу кабеля.

При касании щупами металлической поверхности или замыкании щупов между собой лампа загорается. Вот и весь принцип работы прозвонки.

Для удобства работы с прозвонкой и придачи ей эстетичного вида батарейки, лампу и щупы желательно обмотать изолентой, чтобы получилось что-то похожее на корпус.

Поиск жил кабеля осуществляют следующим образом: к искомой жиле на одном конце кабеля подключают щуп прозвонки с крокодилом, а на другом конце кабеля вторым щупом поочередно касаются имеющихся жил. Как только при касании к одной из жил лампа загорится, значит, искомая жила найдена. Найденной жиле присваивают порядковый номер, которым она сразу же маркируется с обеих сторон кабеля. И таким образом производится прозвонка кабеля.

Поиск жил кабеля мультиметром.

Процесс поиска жил кабеля мультиметром такой же, как и при работе с прозвонкой, но результат измерения определяется по величине сопротивления, что очень удобно. Удобство заключается в том, что по сравнению с лампой числовое значение сопротивления дает более наглядное представление о наличие короткозамкнутых участков схемы или участках с переходными сопротивлениями, которые образуются вследствие нарушения контакта в соединениях. Конечно, и прозвонкой можно определить подобные неисправности, но для этого придется делать дополнительные измерения.

Мультиметр переводим в режим измерения «Прозвонка » и начинаем прозвонку кабеля.

Черным щупом «садимся» на искомую жилу, а красным щупом касаемся всех жил на противоположной стороне кабеля. В процессе поиска единица на индикаторе мультиметра, обозначающая бесконечное сопротивление, будет говорить о том, что искомая жила не найдена. Как только на индикаторе появится значение сопротивления близкое к нулю , а мультиметр станет издавать звуковой сигнал, значит, жила найдена.

При прозвонке кабеля, концы которого расположены в разных помещениях или на удаленном расстоянии друг от друга, предпочтительней использовать телефонные трубки , потому как в процессе поиска жил можно вести диалог, что очень удобно.

Перед тем как работать с телефонными трубками их немного дорабатывают. В каждой трубке телефонный капсюль и микрофон соединяют последовательно и к одной из трубок подключают источник напряжения. Как правило, источником служит гальванический элемент с напряжением не более 3 В. Затем от каждой трубки выводят по два щупа из гибкого монтажного провода с крокодильчиками на концах.

Теперь если обе трубки соединить между собой, как показано на рисунке ниже, между ними возникнет электрическая цепь , благодаря которой становится возможным общаться. Вот по такому принципу и работают телефонные трубки, применяемые для прозвонки кабеля.

Поиск жил ведут следующим образом: на правом конце кабеля черным щупом трубки подключаются к заранее известной жиле, а красным щупом к искомой жиле. На левом конце кабеля черным щупом второй трубки подключаются к заранее известной жиле, а красным щупом ведут поиск, касаясь поочередно всех жил. Как только искомая жила будет найдена, трубки соединятся в электрическую цепь, и станет возможным вести диалог.

Важно! Перед прозвонкой кабеля трубки соединяют в цепь для проверки работоспособности и оценки заряда батареи. Если слышимость в трубках низкая, то батарея подлежит замене.

3. Рассмотрим варианты прозвонки кабеля.

Поиск двух жил в кабеле прозвонкой или мультиметром.

а) Если в кабеле все жилы одного цвета, но есть одна цветная, то поступают так: с одной стороны кабеля цветную жилу соединяют с нужными двумя, чтобы получилась тройная скрутка.

Затем с противоположной стороны кабеля черным щупом прозвонки «садятся» на цветную жилу, а красным щупом поочередно касаются всех оставшихся жил. Как только при касании к очередной жиле загорится лампочка, то искомая жила найдена. И таким образом продолжают поиск до тех пор, пока не будет найдена вторая жила. Таким способом можно найти и три и пять жил и т.д.

б) Если в кабеле все жилы одинакового цвета, то поступают также как и в первом случае. Две нужные жилы соединяют между собой с одной стороны кабеля, а с другой стороны кабеля производят поиск. Черным щупом прозвонки «садятся» на любую свободную жилу, а красным щупом поочередно касаются оставшихся жил (рис. 1). Если при касании к одной из жил лампочка загорелась, то пара найдена, если же лампа не загорелась, то черным щупом подключаются к следующей свободной жиле, а красным опять касаются оставшихся жил (рис. 2). Жилу, которая не прозвонилась, отгибают в сторону, чтобы по ошибке ее не прозвонить повторно.

в) Кабель можно прозвонить, используя его защитную металлическую оболочку, называемую броней. В этом случае броню используют так же, как и цветную жилу. На одном конце кабеля жилу соединяют с броней, а с противоположной стороны эту жилу ищут относительно брони: черный щуп соединяют с броней, а красным ведут поиск.

Поиск жил в кабеле с помощью трубок.

а) Если в кабеле все жилы одного цвета, но есть одна цветная, то кабель прозванивают относительно этой жилы. С правой стороны кабеля черный щуп трубки «сажают» на цветную жилу, а красный щуп подключают на свободную жилу. С левой стороны кабеля черный щуп второй трубки также «сажают» на цветную жилу, а красным щупом осуществляют поиск.

б) Если кабель имеет защитную металлическую оболочку его можно прозвонить относительно этой оболочки. Черным щупом трубка с батареей подключается к броне, а красным щупом к искомой жиле. С противоположного конца кабеля вторая трубка черным щупом подключается к броне, а красным щупом осуществляется поиск.

Также для прозвонки кабеля можно использовать шину заземления , которая прокладывается по периметру промышленного здания, цеха и т.п. Жилы прозваниваются относительно заземления точно так же, если бы Вы звонили относительно цветной жилы или брони.

Вот в принципе и все, что хотел сказать о способах и вариантах прозвонки кабеля . Если возникнут вопросы, пишите их в комментариях к статье.
Удачи!
