Рис. 25. Положение rp -процесса относительно линииβ стабильности.

Процесс, который временами связан с р -процессом, естьrp - процесс – быстрый процесс захвата протона. Этот процесс создаёт протонами обогащённые ядра с Z =7-26. Он включает серию (р,γ) иβ + - распадов, которые характерны для р-обогащённых ядер. Процесс стартует как «выпадение» из CNO цикла. Это - боковая цепь CNO-цикла, создающая р-обогащённые ядра, такие как21 Na

и 19 Ne. Эти ядра создают основу для дальнейшего захвата

нейтронов, приводя к пути нуклеосинтеза, показанному на Рис. 25 . rp -процесс создаёт малое число ядер сА <100. Процесс следует по пути, аналогичному r -процессу, но на протон-обогащённой стороне стабильности. В настоящее время источником протонов

для этого процесса являются некоторые двойные звёзды. Заметим, что этот процесс временами близок к линии β стабильности, приближаясь к протоновой линии, когда ядро становится тяжелее.

6. ПРОБЛЕМА СОЛНЕЧНОГО НЕЙТРИНО

Многие ядерные реакции, обеспечивающие звёзды энергией, сопровождаются эмиссией нейтрино. Ввиду малого сечения поглощения нейтрино веществом (σ 10-44 см2 ), они практически не поглощаются Солнцем и другими звёздами. (Эти потери нейтрино соответствуют потери 2% энергии Солнца). Поэтому нейтрино – окно внутрь звезды. В тоже время, малое сечение поглощения затрудняет регистрацию нейтрино, поскольку практически все нейтрино проходят планету Земля без поглощения.

Поэтому существует проблема солнечного нейтрино. Табл. 4. Предсказанные потоки солнечного нейтрино.

6.1 Ожидаемые источники солнечного нейтрино, энергии и потоки

В виду своей близости к нашей планете, Солнце – основной источник достигающего Земли нейтрино.

Солнце испускает 1,8х1038 нейтрино/сек, которые через 8 мин достигают поверхности Земли с плотностью потока 6,4х1010 нейтрино/с/см2 . Предсказания стандартной солнечной модели для потоков нейтрино на поверхности Земли для различных ядерных реакций представлены вТабл. 4, а для распределения энергий - наРис. 26 . Каждая ядерная реакция имеет

характеристическое распределение энергии.

Рис. 25. Предсказание потоков нейтрино от различных ядерных реакций на Солнце. Области энергий, в которых детекторы чувствительны к нейтрино, показаны наверху.

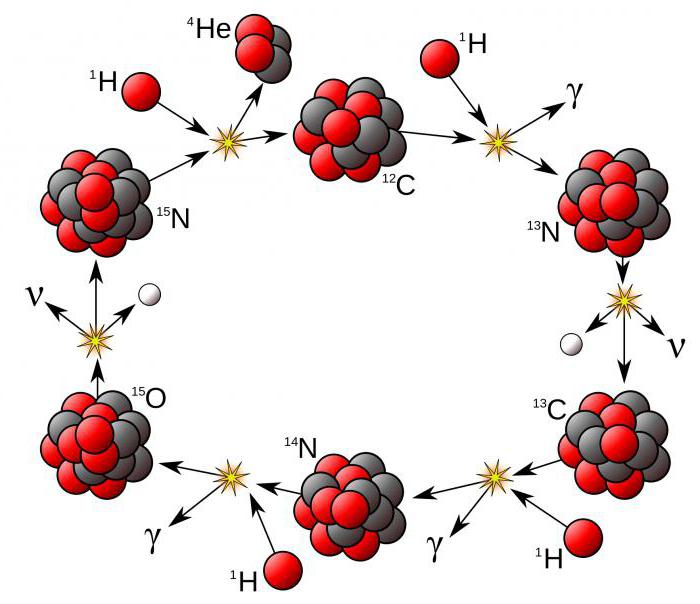

13N → 13C+ β ++ ν e 15O → 15N+ β ++ ν e 17F → 17O+ β ++ ν e

Источник, помеченный «рр », вТабл. 4 иРис. 26 отражает реакцию

p+p→ d+e+ +ν e (65)

и является основной реакцией, производящей одно нейтрино на каждое синтезированное ядро 4 Не. «рер » источником является реакция

p+p+e- → d+ν e , (66)

которая производит моноэнергетические нейтрино, тогда как «hep» означает реакцию: p+3 He→ 4 He+e+ +ν e (67)

Эта последняя реакция производит нейтрино наивысшей энергии с максимальной энергией 18,77 МэВ (из-за высокого значенияQ реакции). Интенсивность этого источника в 107 раз меньше рр-источника. «7 Ве» источник означает рр -цепь реакции распада электронным захватом

в котором заселено первое возбуждённое состояние 8 Ве (при 3,04 МэВ). Слабые источники «13 N», «15 O» и «17 F» означаютβ + распады, происходящие в CNO цикле:

6.2 Детектирование нейтрино

Как уже упоминалось, детектирование слабо взаимодействующих нейтрино затруднено ввиду низкого значения сечения взаимодействия. Для преодоления этого препятствия предложено два типа детекторов: радиохимические детекторы и детекторы Черенкова. Радиохимические детекторы регистрируют продукты вызванных нейтрино реакций, тогда как Черенковские детекторы наблюдают рассеяние нейтрино. Так, в пещере Южной Дакоты на 1500 м ниже поверхности земли помещён массивный радиохимический детектор, содержащий 100000 галлонов очищенной жидкости, С2 Сl4 . Очищенная жидкость весила 610 тонн (объём 10 железнодорожных цистерн). В детекторе происходит следующая реакция:

Продукт реакции 37 Ar распадается электронным захватом с Т=35 дней. После очистки жидкость экспонируется солнечным нейтрино определённый период времени, образовавшийся37 Ar вымывается из детектора потоком газообразного гелия и поступает в пропорциональный счётчик, который детектирует 2,8 электроны Оже, образовавшиеся при электронном захвате. Детектируемая реакция имеет порог 0,813 МэВ, т.е. детектор чувствителен к8 В, hep, pep и7 Be (распад основного состояния) нейтрино. Здесь наиболее важным является регистрация8 В. Обычно 3 атома37 Аr образуются за неделю и их надо изолировать от 1010 атомов жидкости. Детектор помещён глубоко под землёй и защищён от космической радиации.

Эти детекторы имеют порог 0,232 МэВ и могут быть использованы для прямого детектирования доминирующих рр нейтрино Солнца. Галлий присутствует как раствор GaCl3 .71 Ge собирают, промывая детектор азотом и конвертируя Ge в GeH4 перед счётом. Эти детекторы используют 30-100 тонн галлия и потребляют значительную долю ежегодного производства галлия.

Черенковские детекторы работают на эффекте рассеяния нейтрино заряженными частицами. После столкновения с нейтрино, выбитый электрон испускает черенковское излучение, которое можно зарегистрировать сцинтилляционными детекторами. Первый из таких детекторов был помещён в шахту Камиока в Японии. Супер Камиока содержал 50000 тонн высокочистой воды. Детектируемая реакция в этом случае – реакция рассеяния ν +e- →ν +e- , а порог детектирования 8 МэВ, что позволяет регистрировать8 В нейтрино.

Рис. 27. Сравнение предсказаний стандартной солнечной модели и экспериментальных измерений.

Канадский SNO детектор был смонтирован в никелевой шахте на глубине 2 км и содержал 1000 тонн тяжёлой воды (D2 O). В дополнении к нейтриноэлектронному рассеянию, этот детектор способен использовать ядерные реакции на дейтерии:

ν e+d→ 2p+e- (72)ν +d→ n+p+ν (73)

Последняя реакция может быть использована для регистрации всех типов нейтрино, ν е ,ν μ иν τ , тогда как первая реакция чувствительна только к электронным нейтрино. Набор протекающих в детекторе реакций можно использовать для наблюдения осцилляций нейтрино. В последней реакции, испущенный нейтрон детектируется (n ,γ) реакцией, в которой γ лучи регистрируются сцинтилляционным детектором (Тяжёловодный детектор окружён 7000 тон обычной воды, чтобы предохранить детектор от нейтронов, связанных с радиоактивностью стен шахты). Канадский детектор потребовал разработки новых методов глубокой очистки воды, т.к. чистота воды требовала содержание урана или тория менее 10 атомов на 1015 молекул воды.

6.3 Проблема солнечного нейтрино

Проблема солнечного нейтрино возникла из того факта, что детекторы зарегистрировали только 1/3 от ожидавшегося по стандартной модели солнечного нейтрино, которая предполагает, что 98,5% энергии Солнца происходит из рр -цепочки и 1,5 из CNO цикла.

Рис. 28 . Энергетические спектры галактических космических лучей, GCR.

Такое расхождение указывает, что или модель Солнца неверна или есть фундаментальные ошибки в использованной ядерной физике.

Проблема солнечного нейтрино заключается в ошибочных идеях о фундаментальной структуре вещества, задаваемых стандартной моделью. Стандартная модель предсказывает, что три типа нейтрино не имеют массы и что, будучи созданными, они продолжают существовать в неизменном виде всё остальное время. Основная идея альтернативной модели – модели осцилляции нейтрино – состоит в утверждении, что пока нейтрино выходят из Солнца, они трансформируются из электронных в мюонные нейтрино и обратно. Эти осцилляции

возможны, если нейтрино имеют массу и эта масса у электронного и мюонного нейтрино различны. Эти осцилляции усиливаются нейтрон-электронными взаимодействиями в Солнце. Полагают, что

масса τнейтрино>масса μ нейтрино>масса электронного нейтрино. Верхний предел этих масс

Рис. 29 . Относительная (по кремнию) распространённость элементов в солнечной системе и в космических лучах.

Нейтринные осцилляции - превращения нейтрино (электронного, мюонного или таонного) в нейтрино другого сорта (поколения), или же в антинейтрино. Теория предсказывает наличие закона периодического изменения вероятности обнаружения частицы определённого сорта в зависимости от прошедшего с момента создания частицы собственного времени. Наличие нейтринных осцилляций важно для решения проблемы солнечных нейтрино. Предполагается, что такие превращения - следствие наличия у нейтрино массы покоя или (для случая превращений нейтрино↔антинейтрино) несохранения лептонного заряда при высоких энергиях. Стандартная модель в первоначальной версии не описывает массы нейтрино и их осцилляции, однако они могут быть включены в эту теорию с помощью сравнительно небольшой модификации - включении в общий лагранжиан массового члена и PMNS-матрицы смешивания нейтрино.

Прямое доказательство осцилляций нейтрино пришло из наблюдений черенковского свечения. SNO детектор нашёл одну треть ожидавшегося числа электронных нейтрино, приходящих из Солнца в согласии с предыдущими данными, полученными радиохимическими детекторами. Японский детектор, который чувствителен преимущественно к электронным нейтрино, но имеет

чувствительность и к другим типам нейтрино, нашёл половину от потока нейтрино, ожидавшегося из

Термоядерный синтез (термояд, управляемый термоядерный синтез, УТС ) - старый, но всё ещё действующий метод распила бюджетного бабла в глобальных масштабах, способный дать в качестве побочного результата источник сотен энергии, звездолёты и прочие кошерные вещи.

Работающий прототип чудо-машины наглядно представлен в виде вращающегося над поверхностью земного диска Солнца. Правда запилить именно такую же мы не можем: чтобы водород смог в термоядерную реакцию сам, без обвеса, его нужно много. Нет, МНОГО. 80 масс Юпитера или больше. Но мы работаем над этим .

Термоядерная плазма.

Суть™

Коротко о главном. Давным-давно Эйнштейн распространил ныне известное даже детям E=mc² на все объекты (в том числе движущиеся с околосветовой скоростью, безо всяких эфиров и электродинамик). В то же время учёные поняли, что два ядра атома дейтерия ²H (это тяжелый изотоп водорода) неспроста весят чуть более, чем одно ядро гелия-4 4 He. Более того, при синтезе этого самого гелия из водорода энергия связи Δm×c², где Δm - дефект массы, с радостью улетает в виде кинетической энергии продуктов синтеза.

В принципе, вариантов синтеза на самом деле чуть более, чем дохрена. Можно использовать и дейтерий, и литий, и тритий - да хоть что! Вот только:

1. для синтеза более тяжёлых элементов нужна бо льшая температура;
2. при синтезе элементов тяжелее железа энергии выделяется меньше , чем при синтезе железа.

Термоядерные исследования - это в значительной степени экспериментальная наука. Тут вам не Перельман , с тремя копейками денег ничего толкового не сделаешь. Необходимо сложное дорогостоящее оборудование и куча негров нердов, которые будут это оборудование обслуживать. На всё это нужно выделять большие деньги. И, как ни странно, они таки выделяются. А когда любое правительство выделяет на что-то деньги, они неизбежно идут не только на те аспекты, которые реально важны, но и на те, что лучше прорекламированы . Даже те научные организации, которые действительно хотят сделать что-то полезное, нередко вынуждены заниматься чем-то скорее «модным», чем реально важным, так как иначе денег не получат.

Справедливости ради стоит отметить, что расходы на термояд выглядят огромными только до тех пор, пока не сравнишь их со всякими нанотехнологиями и другими радостями распильщиков .

Зачем это вообще нужно?

Как известно, нефти, угля и газа хватит не так уж и надолго. Да ещё и экологи недовольны. Урана и тория вроде хватает, но народ чего-то боится. Да и неясно, куда столько радиоактивных отходов девать .

Термояд же позволяет в перспективе получать энергию буквально из воды, причём отходами его работы будут являться только обычные безвредные водород и гелий. Внутри реактора будет радиоактивный тритий, но его будет сотни грамм, в противовес сотне тонн полуотработанного топлива в обычных ядерных реакторах, так что ничего подобного Чернобылю не может произойти даже если термоядерный реактор взорвётся. Но его взрыв возможен разве что в случае теракта , так как реакция там в принципе самопроизвольно развиваться не умеет.

Алсо, в теории, ракетные двигатели, основанные на сабже, способны выдавать импульс больший нежели плазменные, электрические и всякие там ядерные. Что позволяет получить трактор пригодный для использования в планетарных и даже в межзвёздных масштабах со скоростью в 10% от световой. Во втором случае, правда, полёты будут беспилотными . Но лет эдак за 50 до ближайшей звезды дошкандыбать можно.

Почему не получается?

Чтобы произошла реакция синтеза, два ядра должны сблизиться на очень близкое расстояние. Но ядра имеют положительный заряд, а потому отталкиваются друг от друга. Чтобы их сблизить друг с другом, их нужно разогнать до огромных скоростей. Одним из основных вариантов такого разгона является нагрев до высокой температуры. Расчет показывает, что нужна температура порядка 10^9 Кельвин. Но за счет так называемого «максвелловского хвоста» синтез зажигается уже при 10^7. Популярно это можно объяснить следующим образом, при заданной температуре частицы газа движутся с различными скоростями, определяемыми (в дорелятивистской области) распределением Максвелла. Поэтому уже при температуре 10^7К найдутся такие частицы, скоростей которых достаточно для преодоления кулоновского отталкивания и слияния двух ядер в одно. Но при таких температурах вещество становится плазмой и очень интенсивно излучает энергию, то есть быстро остывает.

Фузор Фарнсворта

Если тебе, анон, так уж приспичило осуществить термоядерный синтез и при этом не нужна энергия, то строить мега-реактор совсем не обязательно. Достаточно сабжа - небольшого устройства, позволяющего невозбранно запилить термоядерную реакцию у себя на столе. Единственный минус - энергию фузор Фарнсворта не вырабатывает а, напротив, жрет и нехило. В 2000-х в США пытались запилить улучшенную версию фузора, под названием «Поливелл», в надежде, что он хоть что-нибудь, да выработает. Не получилось, не фартануло - он всего лишь стал чуть меньше потреблять.

Холодный синтез и прочее

Эпическое сборище шарлатанов. Причём если одни из них только предлагают свои перспективные «пути решения», то другие и вовсе предлагают готовые решения , реализованные «в железе».

Среди всего этого многочисленного бреда изредка, но таки встречаются нормальные разработки. В частности мюонный катализ , использование встречных пучков быстрых ионов дейтерия и трития и т. д. Но все они пока крайне далеки от получения полезной энергии и на практике могут использоваться (и используются) только в качестве источников быстрых нейтронов.

Гибридный термоядерный реактор

Известно, что в термоядерных бомбах часто используют оболочку из обеднённого урана для существенного повышения мощности взрыва: нейтроны D-T реакции обладают столь высокой энергией, что вызывают деление даже «неделящихся» тяжёлых изотопов. Разумеется, быстро возникла идея применить этот же принцип и в мирных реакторах.

Чем это хорошо

• К созданию гибридной электростанции можно приступать хоть завтра, так как применение обеднённого урана в 5-10 раз повысит энерговыделение;
• Тысячи тонн обеднённого урана наконец-то найдут себе полезное применение (пока что их тупо пуляют из танковых пушек в виде обычных болванок, в танковую же броню);
• В интенсивных потоках быстрых нейтронов многие долгоживущие изотопы превращаются в короткоживущие, что позволяет перерабатывать отходы обычных атомных реакторов;
• В таких реакторах можно производить много чистого и дешёвого урана-238 и плутония-239 для атомных бомб (стоит отметить, что то же самое происходит и в ядерных реакторах на быстрых нейтронах. А ещё тот самый 239 Pu скорей всего будут использовать как топливо в реакторах, поскольку реакторы БН умеют делать его из бесполезного урана-238 в огромных количествах (а точнее, с коэффициентом выхода 1,4-1,5)).

• В таком реакторе сотни тонн радиоактивных веществ, а значит можно ожидать море лулзов . Хотя здесь, в отличие от реакторов деления, их можно получить только при мощном внешнем воздействии, неконтролируемое развитие реакции тут невозможно;
• В таком реакторе не только перерабатываются, но и производятся радиоактивные отходы, которые куда-то нужно девать (впрочем, в основном короткоживущие, в отличие от реакторов деления).

ИТЭР

Заря над великой стройкой термоядеризма.

Самый крупный на данный момент агрегат. Тип - токамак. Строится на юге Франции. Название первоначально значило «International Thermonuclear Experimental Reactor» («Международный Термоядерный Экспериментальный Реактор»), но сейчас предпочитают не расшифровывать вообще - дескать, на слово «термояд» у некоторых ассоциации плохие. Справку о безопасности, правда, уже получили, даже вроде не одну. В начале 2014-го один фонат начал собирать голоса на производство LEGO модели . На относительно небольшой кусок требуется под пятьсот кирпичиков.

Плюсы

• Должен ненадолго выдавать десятикратную прибыль в энергии. Примерно столько и нужно реальной электростанции - только, конечно, постоянно.
• Имеет свой сайт . Обновляется регулярно, так что каждый может так же регулярно порадоваться успехам человечества.
• На сайте имеется ссылка на стоящую рядом со стройкой вебкамеру , так что каждый может убедится (за исключением тех случаев когда ее переносят на взгляд с другой стороны) что там именно работают, а не распиливают. А может и начали пилить - уже довольно долго почему-то ограничиваются относительно регулярными фотками.

Лулз

Физики-теоретики до сих пор срут кирпичами , а Мёрфи собирает шаблон от H -моды установок с магнитным удержанием. Так, при достижении определённой мощности дополнительного нагрева плазмы в токамаках (а впоследствии этого добились и в стеллараторах) резко замедляется перенос, а значит и потери энергии в плазме. Сами представьте: вы долго всё разрабатывали, рассчитывали, построили токамак, а он внезапно работает вдвое лучше, чем предполагалось!

Теоретики напридумывали кучу гипотез, как объяснить появление H-моды и полное несоответствие экспериментальных формул классическим теоретическим даже по знаку производной, но единой чёткой модели так и нету. Экспериментаторы же просто разобрались как оно работает и стали напоминать шаманов не меньше, чем админы: точно так же не могут объяснить, как оно работает, но оно таки работает.

Любители поискать глубинный смысл и религиозные люди могут считать, что это знак от Б-га , что мы двигаемся в нужном направлении или современная манна небесная от него же.

Также это позволяет оптимистам рассчитывать на открытие в будущем какой-нибудь UH-моды и появление термоядерных электростанций куда быстрее современных прогнозов. Ну или пессимистам - ожидать появления какой-нибудь обратной моды, которая сделает ситуацию ещё хуже, чем было до открытия H-моды. И теоретикам корм, конечно же - релятивистский случай тесно схлестнулся с квантовым, а что ещё для теории струн нужно? Чёрные дыры у них есть, бозон Хиггса теперь тоже есть, а тут ещё и H-mode.

Галерея

Ссылки

Примечания

Так как между атомными ядрами на малых расстояниях действуют ядерные силы притяжения, при сближении двух ядер возможно их слияние, т. е. синтез более тяжелого ядра. Все атомные ядра имеют положительный электрический заряд и, следовательно, на больших расстояниях отталкиваются друг от друга. Для того чтобы ядра могли сблизиться и вступить в ядерную реакцию синтеза, они должны обладать достаточной кинетической энергией для преодоления взаимного электрического отталкивания, которое тем больше, чем больше заряд ядра. Поэтому проще всего осуществляется синтез легких ядер с малым электрическим зарядом. В лаборатории реакции синтеза можно наблюдать, обстреливая мишень быстрыми ядрами, разогнанными в специальном ускорителе (см. Ускорители заряженных частиц). В природе реакции синтеза происходят в очень горячем веществе, например в недрах звезд, в том числе в центре Солнца, где температура 14 млн градусов и энергия теплового движения некоторых самых быстрых частиц достаточна для преодоления электрического отталкивания. Ядерный синтез, происходящий в разогретом веществе, называют термоядерным.

Термоядерные реакции, идущие в недрах звезд, играют очень важную роль в эволюции Вселенной. Они - источник ядер химических элементов, которые синтезируются из водорода в звездах. Они - источник энергии звезд. Основным источником энергии Солнца являются реакции так называемого протон-протонного цикла, в результате которых из 4 протонов рождается ядро гелия. Выделяющаяся при синтезе энергия уносится образующимися ядрами, квантами электромагнитного излучения, нейтронами и нейтрино. Наблюдая поток нейтрино, идущий от Солнца, можно установить, какие ядерные реакции синтеза и с какой интенсивностью происходят в его центре.

Уникальная особенность термоядерных реакций как источника энергии - очень большое энерговыделение на единицу массы реагирующих веществ - в 10 млн раз больше, чем в химических реакциях. Вступление в синтез 1 г изотопов водорода эквивалентно сгоранию 10 т бензина. Поэтому ученые давно стремятся овладеть этим гигантским источником энергии. В принципе мы умеем уже сегодня получать на Земле энергию термоядерного синтеза. Нагреть вещество до звездных температур можно, используя энергию атомного взрыва. Так устроена водородная бомба - самое страшное оружие современности, в которой взрыв ядерного запала приводит к мгновенному нагреву смеси дейтерия с тритием и последующему термоядерному взрыву.

Но не к такому неуправляемому синтезу, способному погубить все живое на Земле, стремятся ученые. Они ищут способы осуществления управляемого термоядерного синтеза. Какие же условия должны быть для этого выполнены? Прежде всего, конечно, нужно нагреть термоядерное горючее до температуры, когда реакции синтеза могут происходить с заметной вероятностью. Но этого мало. Необходимо, чтобы при синтезе выделялось больше энергии, чем затрачивается на нагрев вещества, или, что еще лучше, чтобы рождающиеся при синтезе быстрые частицы сами поддерживали требуемую температуру горючего. Для этого нужно, чтобы вступающее в синтез вещество было надежно теплоизолировано от окружающей и, естественно, холодной на Земле среды, т. е. чтобы время остывания, или, как говорят, время удержания энергии, было достаточно велико.

Требования к температуре и времени удержания зависят от используемого горючего. Легче всего осуществить синтез между тяжелыми изотопами водорода - дейтерием (Д) и тритием (Т). При этом в результате реакции получается ядро гелия (He 4) и нейтрон. Дейтерий имеется на Земле в огромных количествах в морской воде (один атом дейтерия на 6000 атомов водорода). Тритий же в природе отсутствует. Сегодня его получают искусственно, облучая в ядерных реакторах нейтронами литий. Отсутствие трития не является, однако, препятствием для использования Д-Т реакции синтеза, так как образующийся при реакции нейтрон можно использовать для воспроизводства трития, облучая литий, запасы которого на Земле достаточно велики.

Для осуществления Д-Т реакции наиболее выгодны температуры около 100 млн градусов. Требование же ко времени удержания энергии зависит от плотности реагирующего вещества, которое при такой температуре неизбежно будет находиться в виде плазмы, т. е. ионизированного газа. Так как интенсивность термоядерных реакций тем выше, чем выше плотность плазмы, требования ко времени удержания энергии обратно пропорциональны плотности. Если выражать плотность в виде числа ионов в 1 см 3 , то для Д-Т реакции при оптимальной температуре условие получения полезной энергии можно записать в виде: произведение плотности n на время удержания энергии τ должно быть больше 10 14 см −3 с, т. е. плазма с плотностью 10 14 ионов в 1 см 3 должна заметно остывать не быстрее, чем за 1 с.

Так как тепловая скорость ионов водорода при требуемой температуре 10 8 см/с, за 1 с ионы пролетают 1000 км. Поэтому нужны специальные устройства, предотвращающие попадание плазмы на стенки, теплоизолирующие её. Плазма - газ, состоящий из смеси ионов и электронов. На заряженные частицы, движущиеся поперек магнитного поля, действует сила, искривляющая их траекторию и заставляющая двигаться по окружностям с радиусами, пропорциональными импульсу частиц и обратно пропорциональными магнитному полю. Таким образом, магнитное поле может предотвратить уход заряженных частиц в направлении, перпендикулярном силовым линиям. На этом основана идея магнитной термоизоляции плазмы. Магнитное поле, однако, не препятствует движению частиц вдоль силовых линий: в общем случае частицы движутся по спиралям, навиваясь на силовые линии.

Физики придумали разные хитрости, предотвращающие уход частиц вдоль силовых линий. Можно, например, сделать «магнитные пробки» - области с более сильным магнитным полем, отражающие часть частиц, но лучше всего свернуть силовые линии в кольцо, использовать тороидальное магнитное поле. Но и одного тороидального поля, оказывается, недостаточно.

Тороидальное поле неоднородно в пространстве - его напряженность спадает по радиусу, а в неоднородном поле возникает медленное движение заряженных частиц - так называемый дрейф - поперек магнитного поля. Ликвидировать этот дрейф можно, пропустив через плазму ток вдоль обхода тора. Магнитное поле тока, складываясь с тороидальным внешним полем, сделает общее поле винтовым.

Двигаясь по спиралям вдоль силовых линий, заряженные частицы будут переходить из верхней полуплоскости тора в нижнюю и обратно. При этом они будут все время дрейфовать в одну сторону, например вверх. Но, находясь в верхней полуплоскости и дрейфуя вверх, частицы уходят от средней плоскости тора, а находясь в нижней полуплоскости и дрейфуя тоже вверх, частицы возвращаются к ней. Так дрейфы в верхней и нижней половинах тора взаимно компенсируются и не приводят к потерям частиц. Именно так и устроена магнитная система установок типа Токамак, на которых получены наилучшие результаты по нагреву и термоизоляции плазмы.

Кроме термоизоляции плазмы необходимо обеспечить также её нагрев. В Токамаке для этой цели можно использовать ток, протекающий по плазменному шнуру. В других устройствах, где удержание осуществляется без тока, а также и в самом Токамаке для нагрева до очень высоких температур используют и иные способы нагрева, например с помощью высокочастотных электромагнитных волн, инжекции (введения) в плазму пучков быстрых частиц, световых пучков, генерируемых мощными лазерами, и т. д. Чем больше мощность нагревающего устройства, тем быстрее можно нагреть плазму до требуемой температуры. Разработка в последние годы очень мощных лазеров и источников пучков релятивистских заряженных частиц позволила нагревать малые объемы вещества до термоядерных температур за очень малое время, столь малое, что вещество успевает нагреться и вступить в реакции синтеза раньше, чем разлететься из‑за теплового движения. В таких условиях дополнительная термоизоляция оказалась ненужной. Единственное, что удерживает частицы от разлета,- это их собственная инерция. Термоядерные устройства, основанные на этом принципе, называют устройствами с инерционным удержанием. Это новое направление исследований, которое называется инерционным термоядерным синтезом, усиленно развивается в настоящее время.

После открытия деления ядер атомов был открыт обратный процесс: ядерный синтез - когда легкие ядра соединяются в более тяжелые.

Процессы ядерного синтеза идут на Солнце - четыре изотопа водорода (водород-1) соединяются в гелий-4 с освобождением колоссального количества энергии.

На Земле в реакции синтеза используются изотопы водорода: дейтерий (водород-2) и тритий (водород-3):

3 1 H + 2 1 H → 4 2 He + 1 0 n

Ядерный синтез, как и деление ядер, не стал исключением. Первое практическое применение эта реакция получила в водородной бомбе, последствия взрыва которой были описаны ранее.

Если ученые уже научились управлять цепной реакцией деления ядер, то управление высвобождающейся энергией ядерного синтеза пока что еще несбыточная мечта.

Практическое применение расщепления ядерной энергии на АЭС имеет существенный недостаток - это утилизация отработанных ядерных отходов. Они радиоактивны, - предоставляют опасность живым организмам, а их период полураспада достаточно велик - несколько тысяч лет (в период этого времени радиоактивные отходы будут представлять опасность).

Ядерный синтез не имеет вредных отходов - это одно из главных преимуществ его использования. Решение проблемы управлением ядерным синтезом позволит получить неиссякаемый источник энергии.

В результате практического решения этой проблемы была создана установка ТОКАМАК.

Слово "ТОКАМАК" - по разным версиям это или сокращение слов ТОроидальная, КАмера, МАгнитные Катушки, или Приспособленное к легкому произношению сокращение от Тороидальная Камера с Магнитным Полем, которые описывают основные элементы этой магнитной ловушки, изобретенной А.Д. Сахаровым в 1950 г. Схема ТОКАМАКа показана на рисунке:

Первый ТОКАМАК был построен в России в Институте Атомной Энергии им И.В. Курчатова в 1956 г.

Для успешной работы установки ТОКАМАК надо решить три задачи.

Задача 1. Температура. Процесс ядерного синтеза требует чрезвычайно высокой энергии активации. Изотопы водорода необходимо нагреть до температуры примерно 40 млн.К - это температура, превышающая температуру Солнца!

При такой температуре электроны "испаряются" - остается только положительно заряженная плазма - ядра атомов, разогретые до высокой температуры.

Ученые пытаются разогревать вещество до такой температуры при помощи магнитного поля и лазера, но, пока безуспешно.

Задача 2. Время. Чтобы началась реакция ядерного синтеза, заряженные ядра должны находиться на достаточно близком расстоянии друг от друга при Т=40 млн.К довольно длительное время - около одной секунды.

Задача 3. Плазма. Вы изобрели абсолютный растворитель? Замечательно! Но, позвольте спросить - а где вы его будете хранить?

Во время ядерного синтеза вещество находится в состоянии плазмы при очень высокой температуре. Но в таких условиях любое вещество будет находиться в газообразном состоянии. Так как же "хранить" плазму?

Поскольку у плазмы есть заряд, то для ее удержания можно использовать магнитное поле. Но, увы, пока создать надежную "магнитную колбу" ученым так и не удалось.

По самым оптимистическим прогнозам ученым понадобится 30-50 лет, чтобы создать работающий источник экологически чистого источника энергии - "надгробный камень" для нефтяных и газовых магнатов. Впрочем, не факт, что к тому времени человечество не израсходует свои запасы нефти и газа.

Инновационные проекты с использованием современных сверхпроводников в ближайшее время позволят осуществить управляемый термоядерный синтез - так утверждают некоторые оптимисты. Эксперты, однако, предсказывают, что практическое применение займет несколько десятилетий.

Почему так сложно?

Энергия термоядерного синтеза считается потенциальным источником Это чистая энергия атома. Но что же она собой представляет и почему ее так сложно добиться? Для начала следует разобраться с различием между классическим и термоядерным синтезом.

Деление атома состоит в том, что радиоактивные изотопы - уран или плутоний - расщепляются и превращаются в другие высокорадиоактивные изотопы, которые затем должны быть захоронены или переработаны.

Синтеза заключается в том, что два изотопа водорода - дейтерий и тритий - сливаются в единое целое, образуя неядовитый гелий и единственный нейтрон, не производя радиоактивных отходов.

Проблема контроля

Реакции, которые происходят на Солнце или в водородной бомбе, - это синтез термоядерный, и перед инженерами стоит грандиозная задача - как контролировать этот процесс на электростанции?

Это то, над чем ученые работают начиная с 1960-х годов. Очередной экспериментальный реактор термоядерного синтеза под названием Wendelstein 7-X начал работу в северном немецком городе Грайфсвальде. Пока еще он не предназначен для создания реакции - это просто особая конструкция, которая проходит испытания (стелларатор вместо токамака).

Высокоэнергетичная плазма

Все термоядерные установки обладают общей чертой - кольцеобразной формой. В ее основе лежит идея использования мощных электромагнитов для создания сильного электромагнитного поля, имеющего форму тора - надутой велосипедной камеры.

Это электромагнитное поле должно быть настолько плотным, что, когда оно нагревается в микроволновой печи до одного миллиона градусов по Цельсию, в самом центре кольца должна появиться плазма. Затем она зажигается, чтобы синтез термоядерный мог начаться.

Демонстрация возможностей

В Европе в настоящее время проводится два подобных эксперимента. Одним из них является Wendelstein 7-X, который недавно сгенерировал свою первую гелиевую плазму. Другой - ITER - огромная экспериментальная установка термоядерного синтеза на юге Франции, которая все еще находится в стадии строительства и будет готова к запуску в 2023 году.

Предполагается, что на ITER будут происходить настоящие ядерные реакции, правда, лишь в течение короткого периода времени и уж точно не дольше 60 минут. Этот реактор является лишь одним из многих шагов на пути к тому, чтобы на практике осуществить ядерный синтез.

Термоядерный реактор: меньше и мощнее

Недавно несколько конструкторов объявили о создании нового дизайна реактора. По словам группы студентов из Массачусетского технологического института, а также представителей компании - производителя вооружений «Локхид Мартин», термоядерный синтез можно осуществить в установках, которые гораздо мощнее и меньше, чем ITER, и они готовы сделать это в течение десяти лет.

Идея новой конструкции заключается в использовании в электромагнитах современных высокотемпературных сверхпроводников, которые проявляют свои свойства при охлаждении жидким азотом, а не обычных, для которых необходим Новая, более гибкая технология позволит полностью изменить конструкцию реактора.

Клаус Хеш, отвечающий за технологии в Технологическом институте Карлсруэ на юго-западе Германии, настроен скептически. Он поддерживает использование новых высокотемпературных сверхпроводников для новых конструкций реакторов. Но, по его словам, что-то разработать на компьютере с учетом законов физики недостаточно. Необходимо принять во внимание вызовы, которые возникают при воплощении идеи на практике.

Научная фантастика

По словам Хеша, модель студентов MIT показывает лишь возможность осуществления проекта. Но на самом деле в ней много научной фантастики. Проект предполагает, что серьезные технические проблемы термоядерного синтеза решены. Но современная наука не имеет ни малейшего представления о том, как их решить.

Одной из таких проблем является идея разборных катушек. Для того чтобы попасть внутрь кольца, удерживающего плазму, в модели MIT-дизайна электромагниты могут быть разобраны.

Это было бы очень полезно, потому что можно бы было иметь доступ к объектам во внутренней системе и заменять их. Но в действительности сверхпроводники выполнены из керамического материала. Сотни их должны быть переплетены изощренным способом, чтобы сформировать правильное магнитное поле. И здесь возникают более фундаментальные трудности: соединения между ними не так просты, как соединения медных кабелей. Никто еще даже не задумывался о концепциях, которые бы помогли решить подобные проблемы.

Слишком горячо

Высокая температура также представляет собой проблему. В сердцевине термоядерной плазмы температура достигнет около 150 миллионов градусов по Цельсию. Эта экстремальная жара остается на месте - прямо в центре ионизированного газа. Но даже вокруг нее все еще очень жарко - от 500 до 700 градусов в зоне реактора, являющейся внутренним слоем металлической трубы, в которой будет «воспроизводиться» тритий, необходимый для того, чтобы происходил ядерный синтез.

Имеет еще большую проблему - так называемый выпуск мощности. Это часть системы, в которую из процесса синтеза поступает использованное топливо, в основном гелий. Первые металлические компоненты, в которые попадает горячий газ, называются «дивертор». Он может нагреваться свыше 2000 °C.

Проблема дивертора

Чтобы установка могла выдерживать такие температуры, инженеры пытаются использовать металлический вольфрам, применяемый в старомодных лампах накаливания. Температура плавления вольфрама около 3000 градусов. Но есть и другие ограничения.

В ITER это можно сделать, потому что нагрев в ней происходит не постоянно. Предполагается, что реактор будет работать лишь 1-3 % времени. Но это не вариант для электростанции, которая должна работать в режиме 24/7. И, если кто-то утверждает, что способен построить меньший реактор с такой же мощностью, как ITER, можно уверенно сказать, что у него нет решения проблемы дивертора.

Электростанция через несколько десятилетий

Тем не менее ученые с оптимизмом смотрят на развитие термоядерных реакторов, правда, оно будет не таким быстрым, как предсказывают некоторые энтузиасты.

ITER должен показать, что управляемый термоядерный синтез на самом деле может произвести больше энергии, чем будет затрачено на нагрев плазмы. Следующим шагом будет строительство совершенно новой гибридной демонстрационной электростанции, которая бы на самом деле вырабатывала электроэнергию.

Инженеры уже сейчас работают над ее дизайном. Они должны будут извлечь уроки из ITER, запуск которой запланирован на 2023 г. Принимая во внимание время, необходимое для проектирования, планирования и строительства, кажется маловероятным, что первая термоядерная электростанция будет запущена намного раньше середины XXI века.

Холодный термоядерный синтез Росси

В 2014 году независимый тест реактора E-Cat пришел к выводу, что устройство в течение 32 дней в среднем производило 2800 Вт выходной мощности при потреблении 900 Вт. Это больше, чем способна выделить любая химическая реакция. Результат говорит либо о прорыве в термоядерном синтезе, либо об откровенном мошенничестве. Отчет разочаровал скептиков, которые сомневаются в том, была ли проверка действительно независимой и предполагают возможную фальсификацию результатов тестирования. Другие занялись выяснением «секретных ингредиентов», которые позволяют осуществить термоядерный синтез Росси, чтобы воспроизвести эту технологию.

Росси - мошенник?

Андреа импозантен. Он издает воззвания к миру на уникальном английском в разделе комментариев своего веб-сайта, претенциозно названного «Журнал ядерной физики». Но его предыдущие неудачные попытки включали итальянский проект превращения мусора в топливо и термоэлектрический генератор. Petroldragon, проект переработки отходов в источник энергии, не удался отчасти потому, что нелегальное захоронение отходов контролируется итальянской организованной преступностью, которая возбудила против него уголовное дело о нарушении правил обращения с отходами. Также он создал термоэлектрическое устройство для Инженерного корпуса сухопутных войск США, но во время тестирования гаджет произвел лишь часть заявленной мощности.

Многие не доверяют Росси, а главный редактор New Energy Times прямо назвал его уголовником, за плечами которого череда неудачных энергетических прожектов.

Независимая проверка

Росси заключил контракт с американской компанией Industrial Heat на проведение годичных секретных испытаний 1-МВт установки холодного термоядерного синтеза. Устройство представляло собой транспортировочный контейнер, упакованный десятками E-Cat. Эксперимент должен был контролироваться третьей стороной, которая бы могла подтвердить, что действительно имеет место генерация тепла. Росси утверждает, что провел большую часть прошлого года, практически живя в контейнере, и наблюдал за операциями в течение более 16 ч в сутки, чтобы доказать коммерческую жизнеспособность E-Cat.

Тест завершился в марте. Сторонники Росси с нетерпением ждали отчета наблюдателей, надеясь на оправдание своего героя. Но в итоге они получили судебный процесс.

Судебное разбирательство

В своем заявлении в суд Флориды Росси утверждает, что тест прошел успешно и независимый арбитр подтвердил, что реактор E-Cat производит в шесть раз больше энергии, чем потребляет. Он также утверждал, что компания Industrial Heat согласилась заплатить ему 100 млн долларов США - 11,5 млн авансом после 24-часового испытания (якобы за права лицензирования, чтобы компания могла продавать эту технологию в США) и еще 89 млн после успешного завершения расширенного испытания в течение 350 дней. Росси обвинял IH в проведении «мошеннической схемы», целью которой была кража его интеллектуальной собственности. Он также обвинил компанию в незаконном присвоении реакторов E-Cat, незаконном копировании инновационных технологий и продуктов, функциональных возможностей и конструкций и неправомерной попытке получить патент на его интеллектуальную собственность.

Золотая жила

В другом месте Росси утверждает, что на фоне одной из его демонстраций компания IH получила от инвесторов 50-60 млн долларов и еще 200 млн от Китая после воспроизведения с участием китайских должностных лиц высшего уровня. Если это правда, то на кону намного больше ста миллионов долларов. Industrial Heat отвергла эти претензии как безосновательные и собирается активно защищаться. Что еще более важно, она утверждает, что «в течение более трех лет работала над подтверждением результатов, которых якобы добился Росси со своей E-Cat-технологией, и все безуспешно».

IH не верит в работоспособность E-Cat, и журнал New Energy Times не видит причин, чтобы в этом сомневаться. В июне 2011 года представитель издания посещал Италию, взял интервью у Росси и заснял демонстрацию его E-Cat. Через сутки он сообщил о своих серьезных опасениях относительно способа измерения тепловой мощности. Через 6 дней журналист выложил свое видео на YouTube. Эксперты со всего мира присылали ему анализы, которые были опубликованы в июле. Стало ясно, что это был обман.

Экспериментальное подтверждение

Тем не менее ряду исследователей - Александру Пархомову из Российского университета дружбы народов и Проекту памяти Мартина Флейшмана (MFPM) - удалось воспроизвести холодный термоядерный синтез Росси. Отчет MFPM назывался «Конец углеродной эры близок». Причиной такого восхищения стало обнаружение которое невозможно объяснить иначе, как термоядерной реакцией. По мнению исследователей, у Росси есть именно то, о чем он говорит.

Жизнеспособный открытый рецепт холодного ядерного синтеза способен вызвать энергетическую «золотую лихорадку». Могут быть найдены альтернативные методы, которые позволят обойти патенты Росси и оставить его в стороне от многомиллиардного энергетического бизнеса.

Так что, возможно, Росси предпочел бы избежать этого подтверждения.
