Подлодка вирджиния. АПЛ класса «Вирджиния» приближается к Block III. Российские подлодки не имеют равных

ВМС США рассчитывают в 2019 году начать строительство нового типа атомных подводных лодок с баллистическими ракетами, призванного заменить ныне действующие ракетоносцы типа Ohio. При этом на середину 2020-х годов запланировано также завершение проектных работ по новой многоцелевой АПЛ, поскольку к этому времени выработают свой эксплуатационный ресурс и потребуют замены 4 ПЛ с крылатыми ракетами (переоборудованные АПЛ типа Ohio – прим. ред.) , а с ними и почти 2/3 пусковых установок крылатых ракет подводного флота США.

Сегодня на вооружении ВМС США состоят 7 многоцелевых АПЛ типа Virginia. 8-я лодка – California войдет в состав флота 29 октября. Флот намерен приобрести 30 АПЛ типа Virginia, и есть вероятность, что это количество будет увеличено до 32.

"Данное проектное решение осуществимо, и сейчас рассматривается техническая сторона вопроса", – говорится в заявлении Управления подводной войны (так называемого "отдела N87") начальника штаба ВМС США.

Модернизацию подводных лодок Virginia ВМС США ведут совместно со своими подрядчиками по строительству лодок – верфями Electric Boat компании General Dynamics и Newport News компании Huntington Ingalls Industries.

Замысел прост – врезать отсек с универсальными пусковыми установками ракет в корпус многоцелевой ПЛ типа Virginia. Количество пусковых установок еще не определено, впрочем, большинство исследований указывают, что их оптимальное число – 4. Новый отсек длиной 28,7 метра на четверть увеличит длину подводной лодки, которая по проекту Virginia составляет 115 метров.

Стоит отметить, что в носовой части модернизированных (Block III) ПЛ типа Virginia начиная с ныне строящейся ПЛ North Dakota будут установлены два герметичных пусковых контейнера типа Virginia Payload Tube (VPT). В каждом из них предусматривается разместить 6 крылатых ракет Tomahawk (действующие ПЛ типа Virginia вооружены 12 ракетами в индивидуальных ПУ) или другой полезный груз, в том числе транспортные средства и разведывательное оборудование.

На следующих этапах модернизации ПЛ типа Virginia (подсерии Block V, VI и VII) предлагается врезать в корпус отсек Virginia Payload Module в составе четырех расположенных в диаметральной плоскости универсальных пусковых контейнеров диаметром 2,2 метра. В каждом из них можно будет разместить 7 ракет Tomahawk (всего 28) или иной груз, предназначенный для вывода на поверхность. Контейнеры будут оборудованы люками и переходными камерами для их использования силами специального назначения.

Всего модернизированные ПЛ типа Virginia будут вооружены 40 крылатыми ракетами Tomahawk каждая. Одна ПЛАРК типа Ohio несет на борту 154 Tomahawk"а, однако по общему количеству ракет в залпе подводный флот из 20 лодок типа Virginia подсерий Block V, VI и VII будет сопоставим с 4 ракетоносцами Ohio.

В состав ВМС США сегодня входят 4 ПЛАРК типа Ohio, вооруженных крылатыми ракетами Tomahawk. Списание головной лодки проекта запланировано на 2029 год. Чем заменить Ohio, флоту предстоит решить в ближайшее время

"Может показаться, что это большие деньги, – отмечается в заявлении "отдела N87", – если не учитывать, что 10 ПЛ типа Virginia мы получим по цене одной ПЛАРК".

Превращать ли подсерию Block V ПЛ типа Virginia в многоцелевые ракетоносцы, откладывать ли разработку новой многоцелевой ПЛ до 2034 года – решат высшие чины флота.

"То, как будет выглядеть 30-летний кораблестроительный план, решать начальнику штаба ВМС", – отметил президент Лиги подводников ВМС США контр-адмирал в отставке Джон Пэджет.

Проектирование, строительство и эксплуатация лодок новых серий потребуют от флота изменения финансовой и оперативной стратегий. Если руководство ВМС примет решение в пользу многоцелевых ракетоносцев, его предстоит одобрить Пентагону, а потом – Конгрессу.

С учетом того, что первая лодка на замену ПЛАРК типа Ohio будет заказана уже в 2019 году, проектное решение должно быть принято в ближайшие годы.

В целом же подводные силы США выделяют 4 приоритета в оптимизации корабельного состава :

1. Разработка АПЛ для замены ПЛАРК типа Ohio.
2. Включение в 30-летний график строительства многоцелевых АПЛ типа Virginia двух дополнительных лодок в 2018 и 2023 годах для удовлетворения оперативных потребностей флота.
3. Отсрочка замены ПЛ типа Virginia на период замены ПЛ типа Ohio.
4. Оснащение отсеками Virginia Payload Module не менее 20 АПЛ типа Virginia (это позволит флоту отложить начало работ по проектированию АПЛ для замены лодок типа Virginia по меньшей мере до 2034 года или до окончания замены ПЛАРК типа Ohio).

– подводные необитаемые аппараты в целях повышения эффективности разведки и наблюдения;
– усовершенствованные имитаторы ПЛ и ложные цели;
– перспективные средства ПВО;
– оружие "продолжительного" действия (например, барражирующие ударные ракеты, ударные беспилотные аппараты);
– усовершенствованные средства борьбы с надводными кораблями, в частности, средства РЭБ и нелетальное оружие;
– новую противокорабельную торпеду;
– вооружения с малым временем реакции для поражения внезапно появляющейся цели;
– средства для повышения эффективности действий сил специального назначения.

Подводные лодки с существующим вооружением и новыми возможностями "обеспечат оперативную неопределенность, которой трудно противостоять, – отмечает "отдел N87". – Стоит представить себе, каково это – обороняться сразу против всех возможных угроз со стороны многоцелевой АПЛ потому, что невозможно определить вооружение и назначение этой лодки".

Будущее ВМС США в самой современной подводной лодке США класса «USS Virginia » оснащенной новейшими технологиями, способной подплывать к самому берегу и тайно следить за сведениями потенциальных врагов и быть в готовности нанести ответный удар несокрушимой силы. Атомные подводные лодки класса «USS Virginia » представляют совершенно новый класс подводного флота США. Самые современные и самые разносторонние субмарины в мире и обладают ошеломляющими способностями. Первая подводная лодка в серии под названием «USS Virginia » (SSN-744) была заложена в сентябре 2000 года, спущена на воду 16 августа 2003 года, а введена в эксплуатацию 23 октября 2004 года.

Это один большой склад оружия. Подлодка « USS Virginia » может устраивать разрушительные атаки , используя торпеды, может посылать крылатые ракеты на расстояние до 1500 км с высокой точностью, а чтобы избежать встречи с потенциальным противником современная подводная лодка способна погружаться под воду на глубину до 250 м. Этот класс подводной лодки стоит на голову выше других за счет потрясающей способности следить. Ее прозвали «идеальным наблюдателем» и на то есть причина подводные лодки США класса «USS Virginia » обладают самыми сложными сенсорами, которые когда-либо устанавливались на американские субмарины.

Атомные подводные лодки оснащены новейшей системой навигации, которая позволяет точно проходить по мелководью и определять точные координаты. Субмарина «USS Virginia » это морской обитатель внушительных размеров. Такое «морское чудовище» спокойно передвигается под водой благодаря динамической силе, которую придает ядерный реактор. План его работы держится в строжайшем секрете. Известно то, что двигатель вырабатывает колоссальное количество энергии. Компактный ядерный реактор превращает морскую воду в пар. Перегруженный пар вращает массивные турбины, которые в свою очередь заставляют субмарину двигаться вперед. Кроме этого ядерная энергетическая установка вырабатывает электроэнергию всем приборам и оборудованию на этом подводном корабле оснащенным самой современной техникой. Реактор рассчитан на 30 лет работы, а это значит, что за весь срок службы современную подводную лодку не надо будет заправлять.

Сегодня атомные подводные лодки класса «USS Virginia » это история поразительного успеха. Подводный флот США располагает двумя основными видами субмарин: глубоководные океанские баллистические подводные лодки, у которых одна стратегическая задача доставлять ядерный заряд в любую точку мира; другой вид это лодки-охотники созданные для нападения и молниеносного уничтожения силы противника. Последние созданы передвигаться быстро и поражать вражеские корабли и суда, доставлять в место военных действий крылатые ракеты и миротворческий контингент.

современная подводная лодка «USS Virginia»

проект современной подводной лодки

строительство 774 « USS Virginia »

современная подводная лодка « USS Virginia » испытания

первая атомная подводная лодка класса « USS Virginia »

USS New Hampshire»

современная подводная лодка « USS North Carolina»

перед боевым походом

Современная подводная лодка «USS Virginia » стала первой конструкцией разработанная в трехмерном изображении на компьютерах, которое потом превратилось в морское судно. Программа, которая сделала возможным реализацию этого проекта, была уже проверена на предыдущих работах и применялась при разработке авиалайнеров «Боинг». Все конструктора имеют доступ к трехмерной компьютерной модели, что позволяет работать инженерам в одном и том же виртуальном пространстве одновременно. Компьютерный дизайн оказывает помощь в этом аспекте.

Будущее приемов ведения войн совершенно не четко, поэтому современная субмарин а способна адаптироваться к новым условиям. Современная тактика войны меняется, и атомные подводные лодки новых классов должны меняться вместе с ней, чтобы всегда быть на высоте. Для создания такой возможности адаптации конструкторы субмарины создали так называемый модульный дизайн, который включил в себя открытую систему архитектуры, т. е. основная конструкция состоит из больших открытых пространств. В эти пространства могут быть помещены заранее созданные модули: такие как системы оружия или гидролокационная станция. Эти модули могут быть установлены как единые системы. Они позволяют брать на борт усовершенствованные системы, при этом конструкцию подводной лодки не надо заново проектировать. Это сэкономило средства и атомные подводные лодки класса «USS Virginia » получили право на жизнь. Также благодаря беспрецедентному поступку - объединение двух судостроительных гигантов возле одного проекта «General Dynamics Electric Boat » и «Northrop Grumman Newport News » дало возможность строить атомоходы.

на борту подводной лодки « USS Virginia »

«Virginia » самая современная атомная подводная лодка в мире с технической точки зрения. Она была построена с использованием революционных методов, в результате чего было сэкономлено много средств и времени. На подлодке «Virginia » нет перископа. Вместо него она получила маску-мультисенсор и камеры, которые передают изображение со всех сторон подводного корабля. Эти сенсоры подключены к дисплею на пункте управления и впервые в истории подводного флота все кто находится на нем, могут наблюдать за происходящим на поверхности. Современная подводная лодка оснащена системой, которая позволяет воспроизвести точную картину расположения мин. Она способна находить их и производить детонирование на безопасном расстоянии. Уникальность атомных подводных л одок класса «Virginia » состоит в том, что они могут адаптироваться к мелководью. Это осуществляется благодаря точности управления. Все балластные отсеки подключены к одной центральной программе. Также благодаря этой специальной программе управления, подлодка может оставаться неподвижной, даже не смотря на течения. Для выхода водолазов с субмарины предусмотрен специальный отсек на 9 человек, а не как у других через торпедные аппараты. Малая шумность субмарины обеспечивается размещением гребного винта в трубе, которая поглощает шум, и кроме этого весь корпус покрыт слоем резины.

Первая подводная лодка настолько прекрасно прошла все ходовые испытания, что она поступила на вооружение на год раньше запланированного срока. На сегодняшний день в строю находится пять подводных лодок этого класса: « USS Virginia », « USS Texas», « USS Hawaii», « USS North Carolina», « USS New Hampshire», но всего запланировано к спуску тридцать единиц, это название некоторых из них: « USS New Mexico», « USS Missouri », « USS California», « USS Mississippi», « USS Minnesota», « USS North Dakota», « USS John Warner», «SSN-786», «SSN-787», «SSN-788», «SSN-789», «SSN-790», «SSN-791».

Атомные подводные лодки «USS Virginia » стали ярким событием в истории подводного флота США. Новые возможности позволяют этому классу подлодок быть больше чем просто военным судном для морских сражений с врагом в открытом океане. Конфликты и операции, в которых придется им участвовать, возможно, никогда не станут достоянием общественности, потому что всегда будут военные тайны.

торжественный спуск очередной подводной лодки на воду

Технические характеристики атомной подводной лодки « USS Virginia » (SSN-774):
Длина - 115 м;
Ширина - 10 м;
Водоизмещение - 7800 тонн;
Судовая силовая установка - ядерный ректор типа «S9G»;
Скорость - 25 узлов;
Глубина погружения - 250 м;
Экипаж - 134 человека;
Вооружение:
Крылатые ракеты «Tomahawk » -12;
Торпедных аппаратов 533 мм - 4;

Несколько дней назад военно-морские силы США получили новую многоцелевую атомную подлодку. В ближайшее время субмарина USS Illinois (SSN-786) должна пройти ряд необходимых процедур, после чего ее официально введут в боевой состав флота, и начнется полноценная эксплуатация. Ожидается, что введение в строй новой подлодки позволит дополнительно повысить потенциал подводных сил ВМС США, в составе которых уже служит большое количество субмарин-систершипов «Иллинойса». Кроме того, по разным оценкам, начало службы очередной многоцелевой АПЛ может иметь некоторые последствия для международной обстановки.

Новая субмарина USS Illinois (SSN-786) была построена по проекту Virginia Block III и является представителем самого нового и совершенного на данный момент семейства американских многоцелевых подлодок. Она стала третьей подлодкой версии Block III и 13-м кораблем класса «Вирджиния». Задачей «Иллинойса» в будущем станет патрулирование указанных акваторий с поиском различных подводных и надводных целей и, при получении соответствующего приказа, их уничтожение. Также имеется возможность атаки береговых объектов противника. Одной из главных целей подобной боевой работы подлодки станет поиск стратегических подводных ракетоносцев вероятного противника.

Решение о строительстве подлодки USS Illinois (SSN-786) и нескольких других субмарин было принято в середине прошлого десятилетия. 22 декабря 2008 года решение о строительстве привело к появлению договора между военным ведомством и предприятиями судостроительной промышленности. Контракт на строительство лодок новой серии получили компании Huntington Ingalls Industries и General Dynamics Electric Boat Shipyard. Им заказали четыре и три подлодки соответственно. Строительство субмарины «Иллинойс» должно было проходить на предприятии General Dynamics Electric Boat в г. Гротон (шт. Коннектикут).

Многомиллиардный контракт на подлодки серии Block III подразумевал строительство нескольких субмарин одинаковой стоимости. По последним сообщениям, на постройку USS Illinois (SSN-786) военное ведомство Соединенных Штатов потратило 2,7 млрд долларов.

Церемония закладки АПЛ USS Illinois (SSN-786) состоялась 2 июня 2014 года. Попечителем нового корабля стала первая леди США Мишель Обама, уроженка штата Иллинойс, в честь которого названа подлодка. Благодаря налаженному производству, строительство субмарины заняло всего 14 месяцев. Уже 8 августа 2015 года лодку вывели из цеха и спустили на воду. После этого экипаж и специалисты промышленности приступили к проведению испытаний и прочих необходимых работ, предшествующих передаче подлодки заказчику.

Испытания и доводка новейшей многоцелевой АПЛ заняли около года, после чего представители военного ведомства подписали приемный акт. Очередная подлодка типа Virginia Block III была передана заказчику 27 августа. В ближайшее время военно-морские силы планируют провести некоторые необходимые работы, после чего подлодку официально включат в боевой состав флота. Церемония ввода лодки в эксплуатацию запланирована на 29 октября. В этот день подводные силы ВМС США официально пополнятся новой боевой единицей.

Подлодка USS Illinois (SSN-786) во время строительства. Фото Ussillinois.org

АПЛ USS Illinois (SSN-786) была построена по самой новой из существующих версий проекта «Вирджиния» и является подлодкой четвертого поколения. Использованный проект основывается на базовых наработках предыдущих проектов, однако имеет ряд характерных отличий, связанных с необходимостью повышения тех или иных параметров. В первую очередь, подлодки типа Block III отличаются от предшественников гидроакустическим комплексом и пусковыми устройствами для ракетного вооружения. В остальном проект является улучшенным вариантом предыдущих разработок. Конструкторские работы по проекту Virginia Block III начались в 2009 году, уже после подписания контракта на постройку серии новых субмарин.

В соответствии с проектом, субмарина «Иллинойс» имеет длину 114,9 м, ширину 10,3 м и нормальную осадку 9,8 м. Полное водоизмещение достигает 7900 т. Лодка имеет характерный внешний вид с обтекаемым цилиндрическим корпусом большого удлинения, в носовой части которого имеются горизонтальные рули. На верхней поверхности корпуса предусматривается сравнительно небольшое ограждение рубки. На сужающейся кормовой части находится набор рулей и гребной винт, помещенный внутри кольцевого канала.

В центральном отсеке прочного корпуса лодки располагается водо-водяной ядерный реактор типа S9G, обеспечивающий выработку электроэнергии для всех систем. В качестве силовой установки для перемещения проектом предусматривается электромотор мощностью 30 тыс. л.с. Используется одновальная схема с единственным гребным винтом.

В рамках проекта Block III значительным изменениям подвергся носовой отсек легкого корпуса, вмещающий в себя вооружение и гидроакустическую станцию. Основными задачами при переделке отсека было повышение характеристик лодки, а также снижение стоимости ее производства и эксплуатации. За счет отказа от некоторых ранее применявшихся решений, а также при помощи применения унифицированных агрегатов, заимствованных из существующих проектов, удалось решить обе поставленные задачи.

Подлодка в сухом доке, 29 июля 2016 г. Фото Ussillinois.org

Было решено изменить конструкцию главной антенны гидроакустического комплекса. Вместо ранее использовавшейся системы, состоявшей из большого числа отдельных элементов, закрепленных на общей основе в виде отсека с воздухом, было решено использовать сферическое устройство, полностью окруженное водой. Такой вариант комплекса получил обозначение LAB (Large Aperture Bow). Отсутствие необходимости в создании герметизированной основы, заполненной воздухом, позволило заметно сократить стоимость производства носовой части лодки. Переделка конструкции позволила дополнительно сократить стоимость корпуса на 11 млн долларов.

В составе системы LAB имеется два основных компонента. Первый представляет собой пассивную станцию повышенной производительности, а второй является активной системой, работающей в среднем диапазоне частот. В составе комплекса LAB применяются гидроакустические датчики, ранее применявшиеся на подлодках типа Seawolf. Обеспечен максимально возможный ресурс комплекса, равный ресурсу всей субмарины.

Первые версии проекта Virginia предлагали использование 12 вертикальных пусковых установок, помещенных перед прочным корпусом в носовой части лодки. Проектом модернизации Block III был предложен иной вариант транспортировки и запуска ракетного вооружения. С целью упрощения конструкции и удешевления производства новые многоцелевые АПЛ должны оснащаться пусковыми установками, заимствованными из проекта модернизации стратегических подлодок типа Ohio. При помощи такого решения удалось улучшить экономические параметры проекта без каких-либо проблем иного рода.

Заимствованная у Ohio пусковая установка представляет собой цилиндрический агрегат, по габаритам вписывающийся в шахту баллистической ракеты Trident II. Установка вмещает шесть шахт сравнительно малого диаметра, каждая из которых может транспортировать по одной крылатой ракете. Также в корпусе установки имеется различное специальное оборудование, необходимое для использования ракетного вооружения.

Схема нововведений проекта Block III. Рисунок Defenseindustrydaily.com

В случае с проектом Virginia Block III имеет место удаление старых раздельных пусковых установок, вместо которых устанавливается некое подобие шахт стратегических лодок «Огайо». На корпусе помещаются две откидные крышки пусковых установок, под которыми находятся две вертикальные пусковые установки. Таким образом, модернизированные субмарины, как и лодки предыдущих версий, способны перевозить и запускать до 12 крылатых ракет.

Несмотря на замену пусковых установок, обновленные «Вирджинии» сохраняют прежнюю номенклатуру вооружений. Основным ударным этих кораблей остаются крылатые ракеты BGM-109 Tomahawk, способные поражать цели, в зависимости от модификации, на расстояниях до 2500 км.

В остальном «Иллинойс» почти не отличается от лодок своего проекта предыдущих серий. За исключением комплекса вооружения и гидроакустических средств, все имеющиеся изменения незначительны и направлены на исправление ранее выявленных недостатков, упрощение эксплуатации техники и т.д. Это позволило улучшить требуемые параметры, а также обойтись без неприемлемого удорожания строительства и заметно сэкономить на эксплуатации унифицированной техники.

В частности, без значительных изменений осталось дополнительное вооружение подлодок в виде торпед. USS Illinois (SSN-786) имеет четыре торпедных аппарата калибра 533 мм. В торпедном отсеке может перевозиться до 27 торпед нескольких типов. Подобное оружие, в первую очередь, предназначается для защиты от подлодок противника.

USS North Dakota (SSN-784) - головная подлодка серии Block III. Фото US Navy

Сохранен ранее использовавшийся подход к сбору информации об окружающей обстановке. В частности, Block III по-прежнему не использует традиционный перископ, вместо которого лодка получает мачту с оптико-электронным оборудованием, связанным с экранами на центральном посту. Также предусматривается использование других средств наблюдения, основанных на современных технологиях и элементной базе.

Любопытной особенностью подлодок типа Virginia была возможность перевозки боевых пловцов. Актуальный проект сохраняет специальный шлюзовый отсек, позволяющий субмарине перевозить и высаживать в заданном районе до девяти бойцов с вооружением и специальным оборудованием. Также субмарина может нести сравнительно крупные аппараты, необходимые водолазам.

Собственный экипаж лодки состоит из 134 человек, в том числе 14 офицеров. При необходимости, в зависимости от типа поставленной боевой задачи, состав экипажа может меняться тем или иным образом. В ходе автономного плавания обеспечивается максимально возможный комфорт работы и быта.

Подлодки типа Virginia, независимо от серии и конкретного состава оборудования, способны погружаться на предельную глубину 488 м и развивать скорость не менее 26 узлов. По некоторым данным, максимальная подводная скорость таких субмарин превышает 30-32 узла. Дальность плавания ограничивается только запасом продовольствия и боекомплектом. Реакторы последних моделей, применяемые на лодках новых серий, позволяют не менять ядерное топливо в течение всего срока службы.

Вторая субмарина серии USS John Warner (SSN-785) в ходе церемонии сдачи заказчику, 1 августа 2015 г. Видна открытая крышка одной из пусковых установок. Фото US Navy

К настоящему времени военно-морские силы США получили и ввели в строй 12 многоцелевых атомных подводных лодок типа «Вирджиния». В соответствии с первым заказом от 1998 года были построены четыре субмарины первой серии. Их служба началась в 2004-2008 годах. В 2003 году Пентагон заказал строительство кораблей второй серии (Block II), в результате чего в 2008-13 годах получил еще шесть подлодок. Строительство субмарин Block III ведется с 2012 года. В позапрошлом и прошлом годах в строй вступили АПЛ USS North Dakota (SSN-784) и USS John Warner (SSN-785) соответственно. В октябре боевой состав подводных сил США пополнится еще одной подлодкой, USS Illinois (SSN-786).

После получения 13-й лодки серии ВМС США намерены приобрести еще полтора десятка аналогичных субмарин. В течение нескольких следующих лет компании Huntington Ingalls Industries и General Dynamics Electric Boat Shipyard должны будут достроить и передать заказчику пять следующих лодок Virginia Block III. Еще десять субмарин будут строиться позже. Они должны будут относиться к новой версии проекта с обозначением Block IV. Контракт на их строительство был подписан в апреле 2014 года. Сроки поставок техники по этим контрактам должны быть уточнены позже.

Многоцелевые АПЛ типа Virginia всех серий рассматриваются в качестве замены для остающихся в строю субмарин аналогичного назначения, созданных и построенных в течение нескольких последних десятилетий. Помимо «Вирджиний» задачи поиска подводных и надводных целей решаются лодками типов Los Angeles и Seawolf. На данный момент в строю остается 39 подлодок первого типа и 3 второго. Примечательно, что изначально планировалось построить серию из трех десятков «Сивулфов», но по причине высокой стоимости проект подвергся значительному сокращению. Со временем все имеющиеся подлодки должны будут уступить свое место более новым кораблям типа Virginia трех существующих и одной планируемой к строительству серии.

Как и другие многоцелевые атомные подлодки различных типов, эксплуатируемые несколькими странами мира, новейшая USS Illinois (SSN-786) должна будет решать достаточно широкий круг боевых задач, связанных с поиском и уничтожением различных целей. Предусматривается возможность скрытного слежения за надводными, подводными и береговыми целями с последующим их уничтожением при помощи наиболее эффективного в имеющейся ситуации оружия. Основным вооружением «Иллинойса» и его систершипов при этом являются крылатые ракеты BGM-109. При необходимости могут использоваться торпеды нескольких типов.

USS Illinois (SSN-786) на испытаниях, 29 июля 2016 г. Фото Ussillinois.org

В контексте слежения за подводными целями подлодки типа Virginia прежде всего являются «охотниками» за стратегическими подводными ракетоносцами. В такой роли американские субмарины представляют определенную опасность для российских подлодок, осуществляющих дежурство в интересах стратегических ядерных сил. Количественные и качественные особенности подводных сил США, а именно их составляющей, основанной на многоцелевых АПЛ, могут быть серьезным поводом для беспокойства. Имея в боевом составе флота более полусотни таких субмарин, Соединенные Штаты могут разворачивать сравнительно мощную группировку, следящую за различными районами Мирового океана. Как следствие, имеется определенная вероятность вскрытия районов и маршрутов патрулирования.

Для борьбы с подобной угрозой требуются соответствующие меры. Защита корабельных соединений и подводных ракетоносцев может осуществляться самыми разными средствами. Эта задача может возлагаться как на противолодочные корабли, так и на авиацию. Кроме того, весьма эффективным средством для выслеживания подлодок, угрожающих нашим кораблям, должны стать существующие и перспективные многоцелевые АПЛ, прежде всего, новых проектов.

На фоне общей численности многоцелевых атомных подлодок в подводных силах Соединенных Штатов передача новой субмарины USS Illinois (SSN-786) смотрится не слишком угрожающе. Тем не менее, даже одна лодка, оснащенная самым новым оборудованием и вооружением, может заметно повысить потенциал всех подводных сил в целом. Кроме того, необходимо помнить, что в планах Пентагона имеется строительство еще полутора десятков лодок типа Virginia, большая часть которых будет относиться к новой версии проекта с условным обозначением Block IV.

Последние достижения и планы американского военного кораблестроения представляют определенный интерес с технической точки зрения, а для США также являются настоящим поводом для гордости. Для других стран, в свою очередь, они могут быть поводом для беспокойства и материалом для анализа и прогнозирования. Существующее и планируемое развитие подводных сил Соединенных Штатов может затруднять модернизацию флотов других стран, или даже представлять для них серьезную угрозу. Поэтому радостные для зарубежных военных должны получить требуемую оценку, а также учитываться другими странами, в том числе и нашей, при планировании своих действий в обозримом будущем.

По материалам сайтов:
http://flot.com/
http://sudostroenie.info/
http://janes.com/
http://defenseindustrydaily.com/
http://ussillinois.org/
http://public.navy.mil/
http://history.navy.mil/
http://military.com/
http://military-today.com/

ПЛА типа «Вирджиния» - это новейшие, технологически - самые передовые подводные лодки ВМС Соединенных Штатов.

Первая «Вирджиния» вышла в море всего восемь лет назад, за это время было построено только девять кораблей данного типа.

На строительство одной подлодки уходит пять лет и 2,4 млрд. долларов.

Здесь мы пройдем по ПЛА типа «Вирджиния» от кормы до носа и узнаем, что делает эти корабли уникальными.

Мы начнем наше путешествие в машинном отделении, затем побываем в реакторном отсеке, в кубрике, в командном центре и спустимся вниз, в торпедный отсек.

ПЛА типа «Вирджиния» - это новое поколение высокотехнологичных подводных лодок, появившееся после окончания холодной войны

Christina Shaw / US Navy

Длина лодки – около 400 футов, ПЛА типа «Вирджиния» состоят на вооружении с 2003 года.

Лодка спроектирована таким образом, чтобы она могла успешно действовать как на больших океанских глубинах, так и на прибрежном мелководье.

На настоящий момент в строй введено 9 подлодок этого типа. На снимке Шерил Макгинесс, вдова одного из пилотов погибших 11 сентября, на церемонии присвоения названия кораблю при спуске его на воду (USS New Hampshire)

Двигатели USS Virginia вращают не обычный винт, а гидрореактивный движитель насосного типа.

Такая конструкция значительно уменьшает коррозию и делает корабль малошумным.

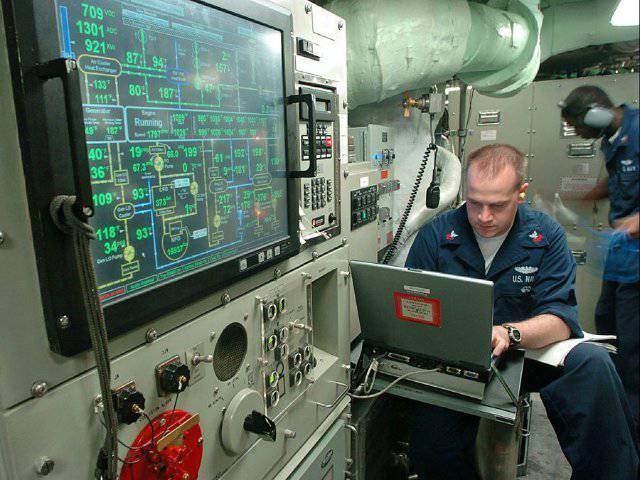

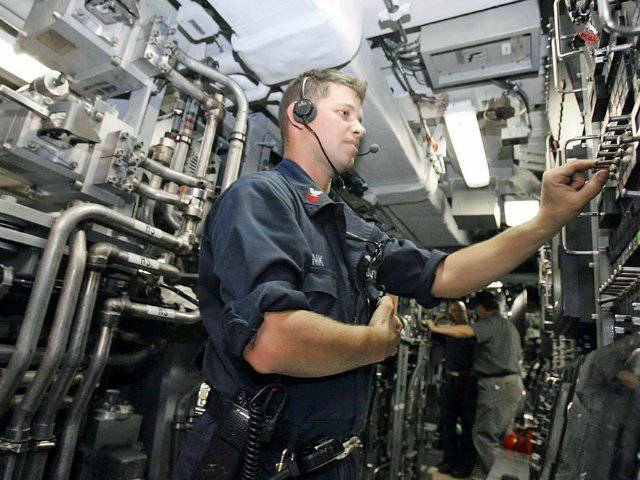

В машинном отделении субмарины, здесь энергия, полученная от ядерного реактора SG9, приводит подлодку в движение (почти 32 миль в час, в подводном положении).

Этот переход – идущий от машинного отделения, над реактором, через кубрик в центральную часть корабля, погружен в темноту, чтобы моряки могли спать.

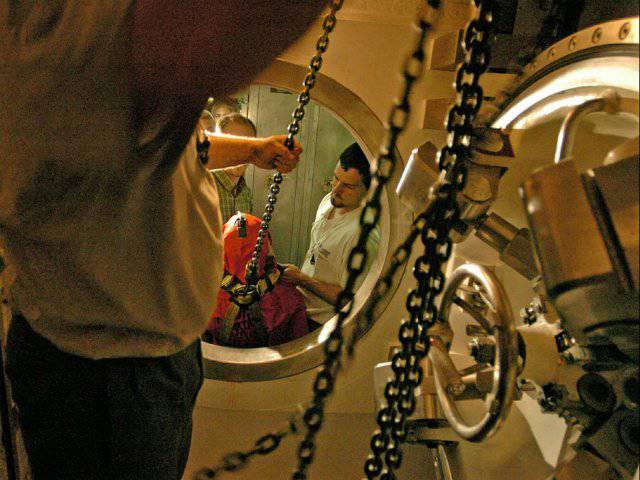

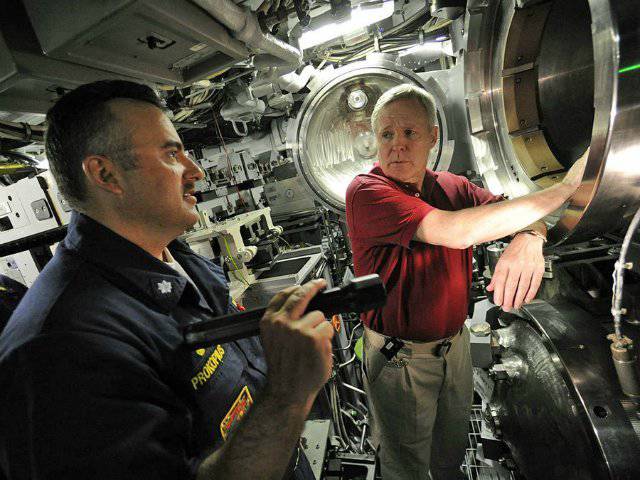

Корабль имеет шлюзовую камеру с помещением для 9 «морских котиков» (диверсантов-аквалангистов)

Через эту шлюзовую камеру «морские котики» могут покидать подлодку, находящуюся в подводном положении.

Шлюзовая камера расположена в центральной части подлодки.

Подводники питаются хорошо, меню составлено таким образом, чтобы снять стресс и облегчить тяготы многомесячной жизни под водой.

Как сказал один из моряков: «Это всё равно как если иметь вкусную еду 24 часа в день».

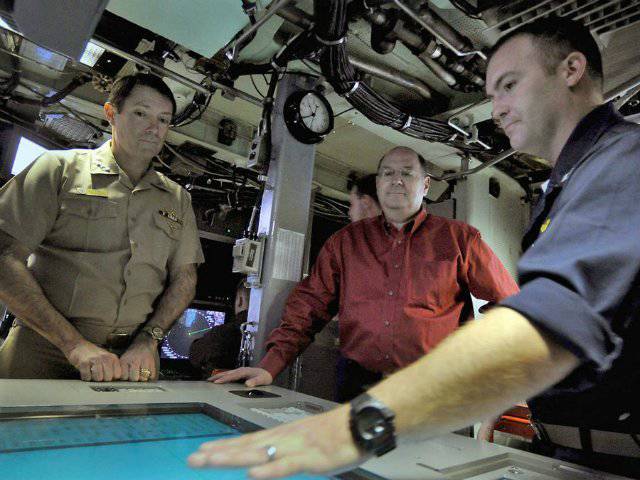

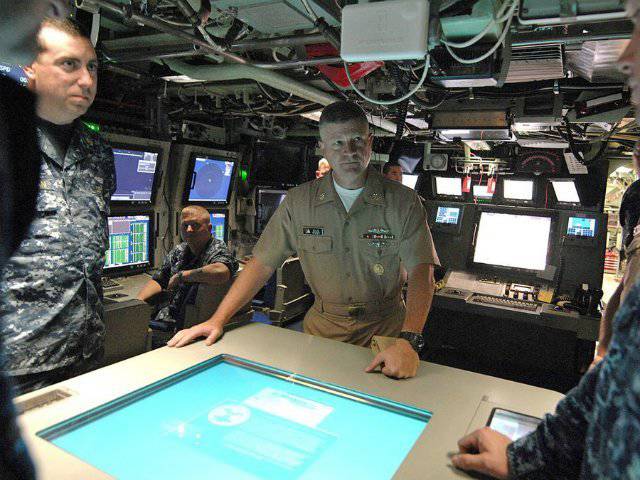

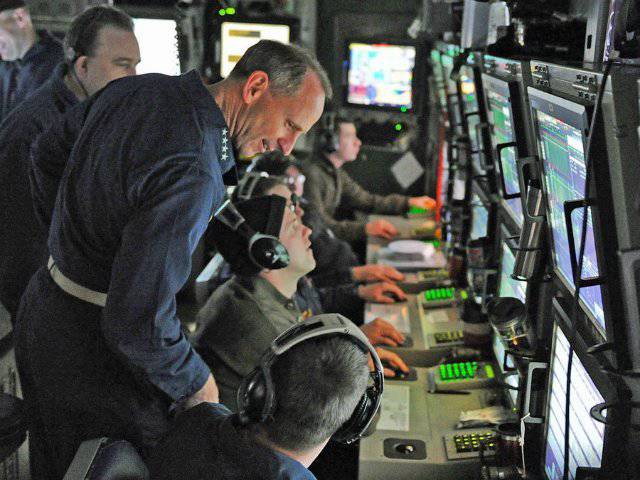

Командный центр ПЛА типа «Вирджиния» гораздо более просторный, чем у старых подлодок

Командный центр расположен не непосредственно под рубкой, потому что у «Вирджинии» нет перископа.

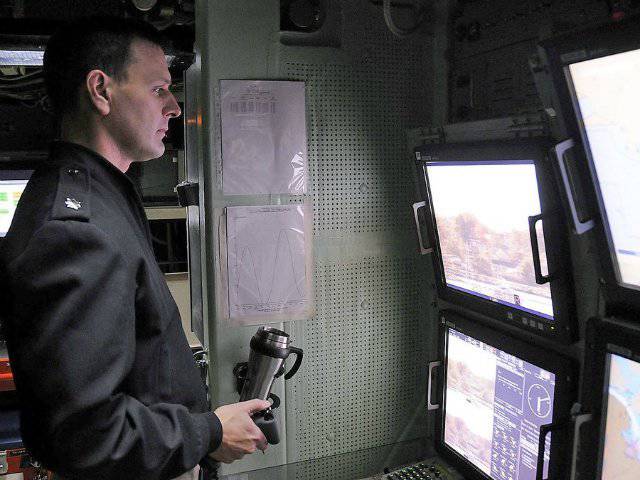

Монитор, на который смотрит командир – это «перископ» ПЛА, современная фотоэлектронная система, которая в режиме реального времени позволяет видеть больше, чем мог бы охватить человеческий глаз.

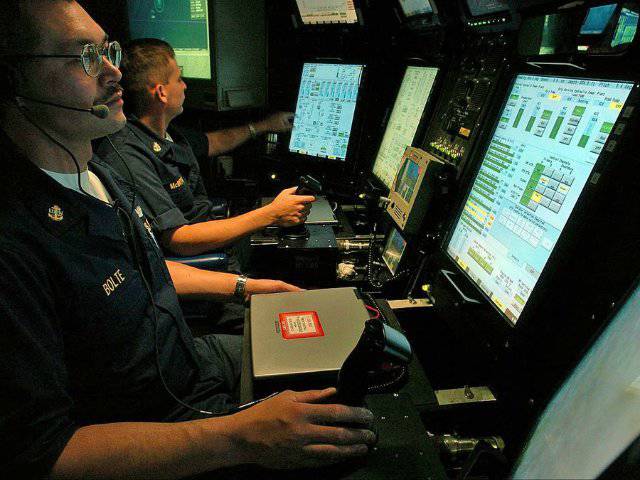

На «Вирджинии» отсутствуют традиционные - рулевой, плазовщик, вахтенный командир и офицер, следящий за балластом. Их обязанности выполняют два офицера, работающие на двух станциях.

Подлодка оборудована сферическим сонаром который сканирует все 360 градусов.

Полнокомплектная команда «Вирджинии» состоит из 134 моряков

Несмотря на наличие компьютерной навигационной системы, маршрут подлодки прокладывается также и вручную.

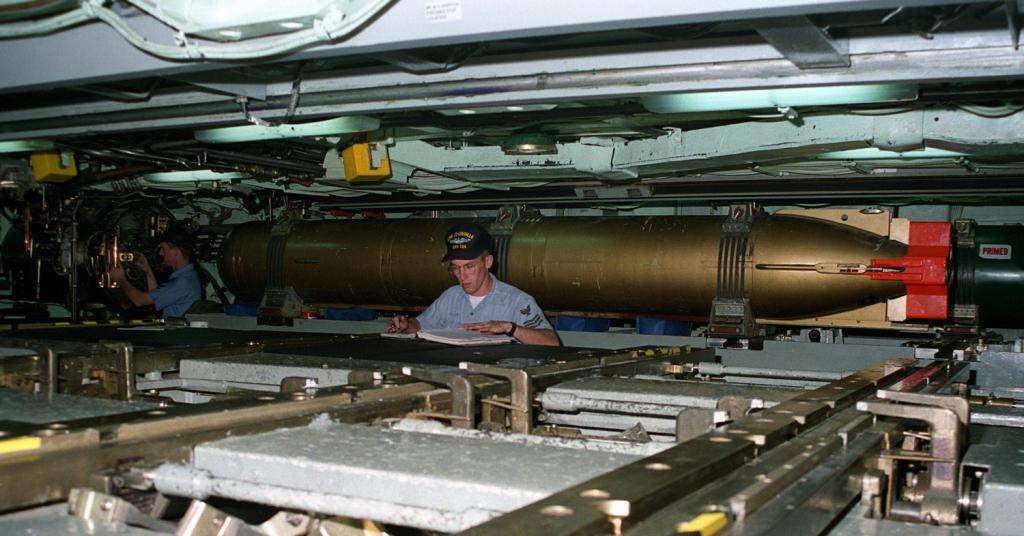

Под командным центром расположено торпедное отделение, где временно могут располагаться члены подразделения специальных операций

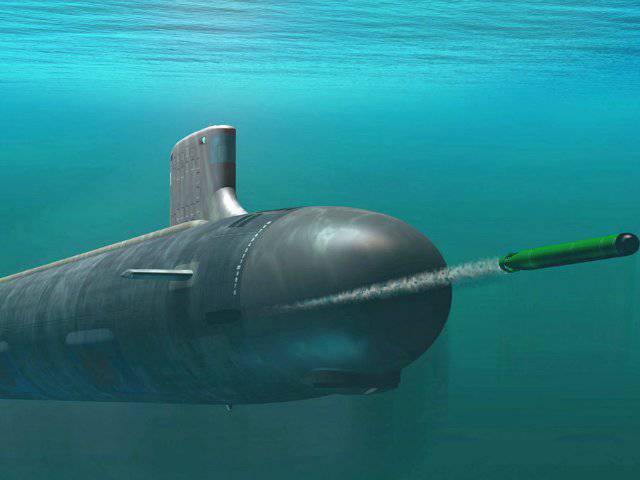

Вооружение подлодки – 12 ракет вертикального взлёта «Томагавк» и 38 торпед

На снимке: офицер USS Texas выполняет тестирование торпедных аппаратов

ПЛА типа «Вирджиния» были спроектированы таким образом, чтобы нести Advanced SEAL Delivery system, сверхмалые подлодки для доставки «морских котиков» на задание.

Единственная вещь, которая находится перед торпедным отделением, это носовой отсек, в нём смонтирован сонар, а сам он спроектирован таким образом, чтобы сделать подлодку как можно менее шумной.

Даже после окончания строительства в конструкцию подлодок вносятся усовершенствования и обновления.

Вот это то, что Соединённые Штаты имеют в морских глубинах

Изменение геополитической ситуации после ликвидации СССР привело к необходимости создания подводной лодки с меньшей стоимостью, чем у АПЛ типа "Морской волк". Изначально ставилась задача сохранить основные тактико-технические характеристики, реализовать новые технические решения в оснастке ходовой и боевой части и получить многоцелевую подлодку для решения широкого спектра боевых задач. В 1998 году флот США заказал первый экземпляр ПЛ новой серии. Заложили ее в 1999, а спустили на воду в 2003 году. Первая "Вирджиния" из этого проекта была принята на вооружение в 2004 году.

Корпус

Корпус подводной лодки "Вирджиния" имеет длину 113 м, ширину 10,2 м. Он включает в себя интегрированные блоки, при конструировании которых предусмотрена возможность быстрой их замены для ремонта или модернизации. Наружное покрытие имеет "глушащий" эффект, что делает уровень шумности АПЛ "Вирджиния" ниже, чем у подлодок ВМФ РФ четвертого поколения.

Силовая установка

Главное новшество, реализованное в атомной подводной лодке "Вирджиния", заключается в применении "одноразового" атомного реактора. Его ресурс рассчитан на весь срок жизни лодки - 30-33 года. Реактор не требуется перезаряжать и подвергать персонал и оборудование риску радиоактивного заражения. Во время перезарядки реактора лодка не может нести боевое дежурство и выполнять поставленные задачи. АПЛ "Вирджиния" и другие из ее серии лишены этого недостатка.

Вооружение

Субмарины флота США класса "Лос-Анджелес" оснащаются хорошо себя зарекомендовавшими себя в театре военных действий во многих конфликтах. Эти ракеты надежные, относительно дешевые и хорошо освоены. Более поздние по постройке подводные лодки типа "Вирджиния" получили на вооружение усовершенствованные КР "Томагавк" четвертого поколения. Эти ракеты имеют более гибкую систему управления и наведения: они способны в полете менять цель и барражировать в ожидании получения цели.

Оснащается "Вирджиния" четырьмя торпедными аппаратами, стандартный боекомплект торпед - 26 шт. типа Gould Mark 48. Они способны поражать надводные цели и скоростные подводные лодки. Система наведения имеет пассивную и активную составляющие:

• при захвате цели торпеда производит наведение на курс с расчетом наименьшей траектории;
• при потере цели производится самостоятельный ее поиск, захват и последующая атака;
• система многократной атаки позволяет несколько раз производить поиск и захват цели при ее потере.

Дальность хода торпед Gould Mark 48 составляет 38 км при скорости 55 узлов или 50 км при скорости 40 узлов. Максимальная глубина погружения поражаемой цели - 800 м.

Также предусмотрено использование малых с фугасно-осколочной боевой частью массой 225 кг. Дальность действия ракет "Гарпун" составляет от 90 до 220 км в зависимости от их модификаций.

Гидроакустическое оборудование

Первоначально планировалось оснастить подводную лодку "Вирджиния" гидроакустическим комплексом AN/BQQ-10, прошедшим апробацию на подлодке "Морской волк". Но диаметр носовой части "Вирджинии" значительно меньше, чем у "Морского волка", из-за этого размещение указанного комплекса привело бы к сильной стесненности носового пространства.

Позднее была разработана модернизированная версия акустического комплекса под маркировкой AN/BQG-5A. Его акустические антенны имеют меньший диаметр и лучше подходят для подлодок класса "Вирджиния". Необходимость надежного определения местоположения мин на малой глубине привела к разработке и установке новой антенны, из-за чего подлодка приобрела во внешнем виде характерный "подбородок" в носовой части.

Высокая разрешающая способность данной антенны позволяет уверенно маневрировать на малой глубине и находить заякоренные мины, расположенные над грунтом в толще воды.

Из буксируемых антенн гидроакустической системы выбор пал на ТВ-16 (размещается в специальном ангаре по правому борту) и ТВ-29А. Вторая является более современной версией буксируемой антенны ТВ-29, которая была отклонена на стадии проектирования из-за ее высокой стоимости.

Адаптация подлодок

В 2010 году командование сняло запрет на службу женщин на подводных лодках. В связи с этим компания Electric Boat начала доработку подводной лодки "Вирджиния" и некоторых других ее класса для адаптации их под женские потребности. Будут реализованы следующие идеи:

• увеличение числа душевых кабин;
• раздельные гальюны;
• раздельные спальные каюты;
• более легкое управление с точки зрения прилагаемых физических усилий механизмами и элементами оборудования;
• расположение информативных табличек несколько ниже;
• установка лесенок возле многоярусных коек.

Следует отметить, что на данный момент во флоте США на подводных лодках проходят службу около 80 женщин офицеров и примерно 50 женщин матросов. И с каждым годом их количество увеличивается. Адаптация подлодок под женские потребности и особенности женского организма является вынужденной и необходимой мерой, хоть она и поддается критике со стороны мужчин подводников.
