Добрый день. Решили обзавестись на даче собственным колодцем. Наняли мастеров, которые выкопали шахту и поставили бетонные кольца. При утрамбовывании грунта снаружи вокруг колец возникла спорная ситуация. Мы знаем, что для защиты колодца от верховодки и осадков сверху делают глиняный замок. Но мастера сказали, что это необязательно, и предложили заменить на мягкую отмостку из песка, щебня и гидроизоляционной пленки. Посоветуйте, что лучше защищает: глина или второй вариант?
Недостатки глиняного замка
Если вы доверили дело профессиональной бригаде, то есть смысл прислушаться к их рекомендациям и вот почему. Глиняный замок очень редко удается сделать идеально плотным. Для этого глина должна обладать хорошей пластичностью, сминаться в руках и трамбоваться настолько плотно, чтобы внутри не оставалось пустот и пузырьков воздуха. В большинстве случаев хозяева глину не мнут, а просто забрасывают вокруг первого кольца и топчут ногами либо трамбовкой. При такой укладке глина не создает цельный водонепроницаемый слой, а просто блокирует проникновение влаги с поверхности почвы. Но через пустоты под замком легко проникает верховодка, которая просачивается через грунт, а не по поверхности земли, и таким образом попадает в саму шахту.
Если хорошо сделана герметизация швов колец и промазаны все стенки, то верховодка вряд ли испортит вашу воду. Проблема в ином: накопившаяся под глиняным замком влага зимой превратится в лед. А если ваш район отличается пучинистыми грунтами, то земля начнет увеличиваться в объеме и с силой давить на первое колодезное кольцо. Как итог – могут разорваться швы и произойти горизонтальное смещение верхней части шахты. А значит, внутрь начнет попадать весь мусор, приносимый с осадками и грунтовыми водами. Такие последствия обычно имеют глиняные замки, не закрытые сверху водонепроницаемым материалом (бетоном, плиткой), а просто засыпанные землей.
По-видимому, мастера эти нюансы знают и решили заменить старый дедовский способ гидроизоляции на более современный. Возможно, и качество глины у вас не очень, и грунт сильно промерзает зимой. К тому же глиняный замок рекомендуется делать спустя год-два после копки шахты, чтобы грунт возле стенок уплотнился и осел естественным образом. А до этого верх прикрывают какой-нибудь временной гидроизоляцией. Ждать ваша бригада столько времени не желает, поэтому предлагает вполне разумный выход – выстелить мягкую отмостку.
Особенности гидроизоляции мягкой отмосткой
Разберемся, в особенностях такого варианта гидроизоляции. Мягкую отмостку создают вокруг второго сверху кольца, потому что первое расположено на поверхности. Ширина сооружения – 1,2-1,3 метра. Основные материалы – песок и гидроизолирующая плотная пленка. Самый прочный вариант пленки – та, которую используют для создания прудов. К ним может добавляться геотекстиль и декоративное покрытие вроде плитки, камня, гравия или травы. В вашем случае в качестве декоративного верхнего слоя мастера собирались укладывать щебень.
Гидроизоляционная пленка натягивается одним краем на бетон, закрывая шов между первым и вторым кольцами, чтобы создать дополнительную блокаду для просачивания верховодки
Технология укладки
Вся конструкция напоминает слоеный пирог, где первой выкладывается пленка, затем песок, поверх – геотекстиль (если надо заблокировать прорастание сорняков) и декоративный материал.
Последовательность:
- Снимается весь плодородный слой земли (на уровень глубины второго кольца).

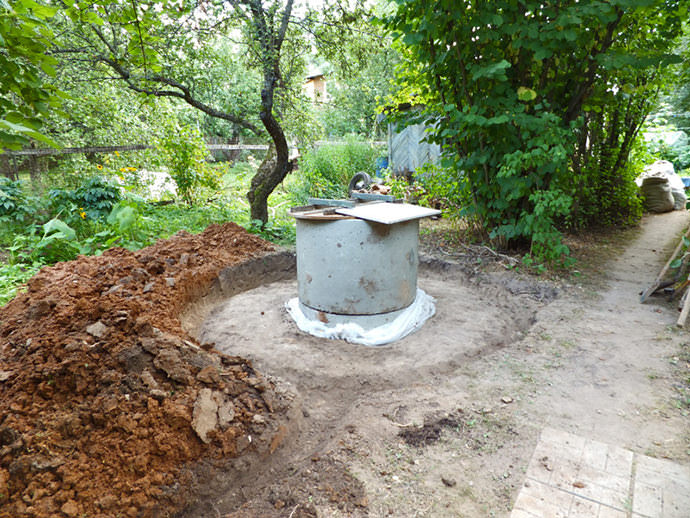

- Выкладывается пленка так, чтобы один ее край закрыл грунт возле стенки (более метра), а второй заводится на само кольцо, закрывая шов между вторым и первым кольцом.
- Пленку надо прижать к колодцу, чтобы она не сползала. Для этого вырезывают металлическую ленту и оборачивают ею стенку первого кольца, придавливая пленку. Фиксируют прямо к бетону шурупами.
- Можно упростить задачу: зафиксировать скотчем, несколько раз обмотав его вокруг кольца. Правда, во втором случае надо место оклейки спрятать под декоративный материал.
- Поверх пленки насыпается с уклоном от колодца песчаная подушка и выкладывается декоративное покрытие.
При таком способе никакое пучение грунта не разорвет шов, потому что он закрыт плотной, свободно прилегающей пленкой, которая сможет подстраиваться под подвижки почвы.
Колодец мне делали местные мастера. Половина колодцев в нашем СНТ выкопаны их руками. Так что я примерно представлял, на что они способны, да и искать кого-то на стороне не было ни желания, ни времени – наступала осень, и очень не хотелось оставлять решение этого вопроса на следующий год.
Заранее было понятно, что будут недоделки, но с этим я готов был мириться. Одной такой недоделкой стало отсутствие глиняного замка. Точнее сказать, то, что сделали рабочие, закидав сверку щель между кольцами и грунтом глиной, назвать замком было трудно.
Главный аргумент в пользу их технологии звучал примерно так: Всегда так делали, и все нормально было!. Сотворить же что-то, более соответствующее нормам, они были не готовы. Смирившись с положением, я решил не спорить, а попробовать заняться замком самому.
Глиняный замок. Устройство глиняного замка предписывается Санитарными Правилами и Нормами (СанПиН 21.4544-96, «Питьевая вода и водоснабжение населённых мест»).
В пункте 4.3.4. говорится следующее:
По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотнённой глины или жирного суглинка глубиной 2 метра и шириной 1 метр, а также отмостка из камня, кирпича, бетона или асфальта радиусом не менее 2 метров с уклоном 0,1 метра от колодца в сторону кювета (лотка).
Главной функцией такого замка является защита колодца от проникновения в него поверхностных вод (так называемой верховодки) во время дождей и таяния снега. Верховодка не очищается фильтрацией сквозь почву и в качестве питьевой воды не должна использоваться. Так что сомнений в необходимости замка у меня никогда не возникало. Оставался вопрос: как его делать?
Информация по теме, полученная из доступных источников, в первую очередь – из Интернета, меня несколько озадачила. Как оказалось, в последнее время появилось много противников сооружения замка.
Они выдвигают в качестве главного аргумент, что при нашем климате глинистые грунты, оказавшиеся в зоне промерзания, сильно пучит — смёрзшийся со стволом колодца грунт увеличивается в объёме.
Это приводит к разрыву ствола, раскрытию стыков между кольцами, а часто и к горизонтальным смещениям колец. Такое происходит практически каждый год, и в конце концов пользоваться колодцем становится невозможно — в него проникает грязная вода с поверхности. То есть замок не только не справляется с поставленной задачей, но и ухудшает ситуацию.
На Руси глиняный замок использовали, например, для защиты от воды погребов, подвалов, подполий.
Делали замок и вокруг колодцев, и он вроде бы не разрушал сам колодец. Почему? Вопрос этот для меня остался не совсем прояснённым, но один вариант ответа меня более-менее удовлетворил. Дело в том, что в старину колодцы строили в виде деревянных срубов. В зоне пучения находилось порядка десятка межвенцовых швов, и при равномерном раскрытии их на каждый приходилось всего лишь по несколько миллиметров, что не приводило к разгерметизации ствола колодца. Сегодня же большинство колодцев делается из бетонных колец. Кольца чаще всего соединены между собой непрочным растворным швом, и в зоне пучения находится обычно только один стык, который не способен не повреждаясь компенсировать деформации пучения.
Чтобы как-то уменьшить риск разгерметизации конструкции, есть различные рекомендации. Например, более прочно соединять кольца (стальными пластинами, например). Но стягивание верхних колец при помощи металлических накладок, как правило, не помогает. Дело в том, что силы, действующие во время пучения, очень существенны и способны деформировать даже мощные крепёжные конструкции.
Другие рекомендации касаются мероприятий по уменьшению сил пучения. При этом колодец рассматривается как ненагруженный фундамент, и к нему применяются те же мероприятия, что и к фундаментам. А именно: замена пучинистого грунта вокруг колодца непучинистым (по сути — обратная засыпка), утепление грунта и устройство дренажа вокруг колодца
Обратная засыпка
Название взято по аналогии с противопучинной засыпкой песком карманов вокруг фундаментов. Вокруг колодцев рекомендуют делать её подобным образом, но по гидроизолирующей плёнке. Такую засыпку называют обычно мягкой отмосткой. Ширина её должна быть не менее 1,2 м.
Для строительства мягкой отмостки снимают плодородный слой вокруг колодца, укладывают гидроизоляцию и по ней отсыпают песок. Предварительно рекомендуется засыпать песком и щель между грунтом и стволом колодца, которая образуется в процессе работы. По ней верховодка может проникать к основанию колодца и оттуда — в сам колодец. А при негерметичности ствола возможен и более прямой путь — через щели между кольцами.
Но этот вариант мне явно не подходил. Дело в том, что мягкая отмостка работает, только если в песке нет воды. В противном случае песок будет смерзаться с кольцами и воздействовать на них как любой другой пучинистый грунт—выдавливать на поверхность. После того, как мастера закончили работу, вода в моём колодце стояла почти в уровень с поверхностью земли.
Устроить дренаж, чтобы увести её на глубину полтора метра, тоже не было возможности.
Глиняная отмостка колодца
Для отвода поверхностных вод от колодца ещё рекомендуют делать отмостку. В простейшем варианте её можно соорудить и из глины. Учитывая возможность пучения, её толщина должна быть 10-50 см. Более толстой делать отмостку не стоит, так как в этом случае она приближается по конструкции к глиняному замку, и возникают связанные с ним проблемы.
Существенным недостатком глиняной отмостки является необходимость в организации поверх неё защитного покрытия. Дело в том, что сама глина, намокая, превращается в «грязь», ходить по которой неприятно. Это увеличивает трудоёмкость и стоимость строительства такой отмостки.
Несмотря на это, я всё же решил делать вокруг своего колодца именно глиняную отмостку. А чтобы уменьшить силы пучения, дополнительно утеплить грунт вокруг колодца.
Грунт у нас на участке глинистый. Плодородный слой идёт до глубины 40-50 см, а ниже начинается глина. Так что я решил выбрать почвенный слой вокруг колодца на расстоянии около метра и засыпать котлован глиной. Благо её хватало — рядом с колодцем высилась куча глины, вынутой рабочими при копке колодца. Качество глины меня вполне устраивало. Да и появлялась возможность частично её утилизировать.
Когда был снят почвенный слой и то, что рабочие назвали «замком», открылась довольно широкая щель между грунтом и кольцами. Стала понятна настоятельная рекомендация для тех, кто собирается делать замок или другие защитные сооружения вокруг колодца,— начинать эти работы через 1-3 года, когда произойдёт уплотнение грунта вокруг колец. Интернет пестрит фотографиями провалившихся отмосток вокруг колодцев, что является результатом их преждевременного устройства.
Но ждать столько времени в мои планы не входило. Я решил несколько ускорить процесс заиливания щели, для чего постараться заполнить ее глиной. Делать это пришлось в несколько этапов. Я уложил глину в щель доверху и утрамбовал ее. Но на следующий день обнаружилось, что вода заполнила котлован, а глина осела вниз, и щель снова открылась.
Чтобы продолжить работу, я откачал из колодца воду (примерно на два кольца), в результате она ушла и из щели. И я снова и снова укладывал в неё глину доверху и утрамбовывал, вода заполняла котлован, и глина оседала. Так я делал несколько раз. В какой-то момент глина перестала оседать — щель оставалась заполненной в течение нескольких дней.
Для надёжности решил добавить жидкое стекло в верхний слой глины, заполняющей щель. Проделав в нём черенком от лопаты отверстия глубиной примерно около метра, нал и л в н их жидкое стекло и утрамбовал с ним глину ещё раз.
После этого приступил к заполнению глиной котлована вокруг колодца. Делал это небольшими слоями, утрамбовывая их и формируя небольшой уклон от колодца.
Утепление колодца
Верхнее кольцо у меня возвышается над землёй на 75 см. Соответственно под землёй находится всего 15 см этого кольца. По моим представлениям, этого слишком мало, чтобы даже при смерзании с грунтом могли возникнуть силы, достаточные для поднятия этого кольца и отрыв его от второго сверху кольца. Следующий шов находится на глубине немногим более метра. Второе кольцо больше других подвержено силам морозного пучения, и нужно было уменьшить это воздействие. Единственным доступным мне способом сделать это было утепление отмостки.
Не доходя до поверхности примерно 15 см, я уложил на глину утеплитель. У меня под рукой были куски пенополистирола (ППС) — детали упаковки холодильника, которые я долго хранил для такого случая,— и пенополиэтилена(ППЭ). Утеплители я резал секторами и укладывал, стараясь перекрыть стыки. Сверху уте плителя уложил полиэтиленовую пленку и засыпал грунтом с небольшим уклоном от колодца.
Нужно сказать, промерзание грунта вокруг колодца идёт несколько меньше, чем вокруг фундамента дома. Это происходит в связи с поступлением тепла из колодца — вода в нем обычно не замерзает. Чтобы усилить этот эффект, я утеплил ещё и кольцо выше уровня грунта — обмотал кольцо ППЭ и уложил его сверху на легкий каркас из деревянных реек.
Предпринятые меры дали нужный результат. Первую зиму колодец пережил без разрушения верхних швов, несмотря на то, что снежный покров в прошлую зиму был небольшим, а морозы — значительными.
В этом году предполагаю обложить отмостку дёрном.
Глиняный замок и отмостка колодца своими руками
Николай Бубнов, Москва
DIYWORK мм 165 мм антистатические для ювелирных электронных компонентов держать…
Что такое глиняный замок и для чего он предназначен? Глиняный замок осуществляет защиту во время строительства стен, основания дома (фундамент) или подвала. Глиняный замок, или по-другому глиняный экран. Глиняный экран – это глиняный слой, который трамбуется и уплотняется, также он защищает сооружение от влияния подземных вод. Мятая глина создает препятствие проникновению воды, благодаря этому общая конструкция остается в безопасности.
Глиняный замок, как и все конструкции, имеет свои достоинства и недостатки. Рассмотрим сначала все преимущества:
- глиняный замок вокруг колодца полностью находится в защите от грунтовых и дождевых вод;
- вам не нужно будет заделывать швы на конструкции каждый год;
- вы сможете сэкономить, так как глина является бесплатным и экологически чистым материалом. Вам не придется тратить дополнительно свои денежные средства на покупку других материалов.
Так как есть плюсы, следовательно, существуют и свои недостатки:
- хотя замок из глины имеет защиту от влаги, но все-таки гидроизоляция глиной – неправильный шаг. Для этого необходимо использовать другие материалы;
- глиняный слой, находящийся в той зоне, где происходит промерзание почвенного покрова, глина начинает увеличиваться в объеме. Это происходит в весенний период ежегодно. Спустя определенное время может случиться так, что конструкция начнет понемногу разрушаться;
- из-за большого содержания песка, снизится осадка глины после монтажа глиняного замка.
Недостатки глиняного замка
Рассмотрим недостатки глиняного замка более подробно. Данную конструкцию практически невозможно сделать идеально плотной. Применяемый материал, то есть глина должна иметь отличную пластичность, плотно трамбоваться так, чтобы не образовывались какие-либо пузырьки воздуха.
Глина должна обязательно постоянно трамбоваться, если это не делается, то слой изоляции от влаги не создается. Но чаще всего, хозяева данную процедуру не проводят. Тем самым с поверхности земли вода не будет проникать, но грунтовые воды обязательно будут просачиваться и попадать в саму шахту.
Если произведено обеспечение непроницаемости жидкостей (герметизация) у швов колодезных колец и все стенки промазаны, то подземная влага не сможет повлиять на вашу питьевую воду. Нюанс заключается в другом: вода, которая накапливается под данной конструкцией станет льдом.
Если в вашей местности в земле содержится огромное количество грунтовых вод, то все это будет давить на первое кольцо колодца. В итоге, все швы деформируются и произойдет большое продвижение верха шахты колодца, весь мусор, грязь и многое другое начнет проникать во внутреннюю часть. Чтобы этого предотвратить, данное сооружение нужно покрыть гидроизоляционным материалом, а именно бетоном или плиткой.
Недостатком может быть плохое качество глины или у вас сильно замерзает грунтовый слой в зимний период.
Глиняный замок лучше устанавливать спустя два года после того, как был проведена копка шахты колодца. За этот огромный промежуток времени земля у стенок станет плотной и осядет. Верхнюю часть покрывают временным гидроизоляционным слоем. Но если вы не хотите ждать два года, то вам остается сделать мягкое водонепроницаемое покрытие вокруг колодца.
Все эти недостатки можно ликвидировать.
Процесс создания глиняного замка
Так как фундамент – это основание дома, он должен быть полностью изолирован от влияния подземных и дождевых вод. Устройство глиняного замка и его ширина зависит от глубины расположения основания дома в земле. Если глубина залегания фундамента равняется двум метрам, то ширина в нижней части глиняного замка – 40-50 сантиметров, а верхней – 25-30 сантиметров. Глиняный замок вокруг фундамента устанавливается не так часто.
Перед тем, как начать весь монтаж, выкапывается котлован необходимой ширины. Мятая глина должна укладываться в котлован слоями.
Слой должен равняться десяти сантиметрам.
Если вы не успели сделать всю работу всего лишь за один день, то все сооружение необходимо накрыть мембраной, которая будет защищать конструкцию от влаги. Для того чтобы сделать водонепроницаемое покрытие вокруг здания необходимо подождать приблизительно полмесяца после строительства глиняного замка.
Для того чтобы обеспечить полную защиту от какой-либо влаги, меж нашей конструкцией и основанием дома, можно поместить гидроизоляционную мембрану.
Глиняный замок для колодца
Важный момент – это проведение изоляции от влаги колодца. Это необходимо, потому что питьевая вода в колодце может загрязниться при попадании в нее подземных вод. Наиболее частой процедурой является создание глиняного замка вокруг колодца.
Весь процесс является достаточно трудоемким, вся работа требует наличие огромного количества материала. Как только закончится вся работа, не забудьте почистить колодец.
Во время всей работы необходимо соблюдать определенный алгоритм действий. Процедура монтажа:
- По всей поверхности шахты колодца длинный глубокий ров. Размеры данного окопа: ширина – 600 миллиметров, глубина – 1700 миллиметров.
- Траншею наполняют глиной. Глину постоянно важно утрамбовывать.
- В верхней части глиняного замка создается маленькое водонепроницаемое покрытие. Данная отмостка должна наклоняться от колодца, а ее высота должна составлять двести миллиметров.
Технология монтажа
Существует определенная технология:
- Для создания замка нужно применять материал, который имеет естественную влажность. Когда он добывается из земляного покрова для будущего хранения, данный материал следует замочить водой, а затем чем-нибудь накрыть. Для того чтобы проверить качество созданного материала, постарайтесь из этой глины что-нибудь слепить. Если качество плохое, то глина должна рассыпаться в ваших руках. Материал должен соскальзывать у вас с рук. Все это поможет вам понять, готов ли материал к началу использования. Так как в глине содержится огромное количество песка, то в нее можно добавить двадцать процентов извести.
- Наилучшего результата вы сможете достигнуть при трамбовке материала во вспомогательной конструкции (опалубок). Для установки опалубка понадобятся щиты из дерева. Устанавливать необходимо так, чтобы толщина нашего глиняного замка составляла двести миллиметров. Трамбовка должна проходить слоями, высота которых должна составлять в среднем 250 миллиметров.
- С наружной части глиняного замка нужно разместить геотекстиль. Данное полотно станет препятствием размыванию конструкции подземными водами.
- Процесс изготовления глиняного замка напоминает процесс создания отмостки для здания. Ширина от глиняного замка может быть разной, она начинается от одного метра, глубина начинается от 50 сантиметров. Желательнее всего, что все эти показатели были больше. Глина накрывается геотекстильным полотном, на полотно вы может положить булыжник.
Как вы поняли, глина – это подходящий материал, который можно использовать для изоляции колодца от подземной влаги. Стоимость глины, как материала невысокая, а может быть и вовсе отсутствовать, так как глина находится прямо под ногами. Любую процедуру, которая связна с глиной, можно выполнить самостоятельно. Данная работа не требует каких-то определенных навыков и усилий. Но в то же время работа является достаточно трудоемкой.
Замена глины
На сегодняшний день множество фирм предлагают материалы, которые могут заменить глину. К таким материалам относятся смесь песка с гравием или обыкновенный песок. Но может ли все это стать заменой глине?
Песок, как материал, не предназначен для задерживания воды. Песок является фильтром для воды, то есть данный материал просто пропускает ее. После того, как песок пропускает воду, она соприкасается с кольцами бетона и через возможные щели проникает в шахту колодца.
Глина, хотя и может промокать, но она является полностью водонепроницаемым материалом. Из-за того, что глина может промокать, во время сильных морозов в зимний период вы можете наблюдать маленькое смещение или продвижение колец колодца.
Хотя сегодня производители предлагают нам различные материалы, глина является незаменимой. Она не даст увлажнить грунтовый слой.
Обеспечение защиты колец колодца от смещения
Для того чтобы не допустить какого-либо продвижения колодных колец, необходимо провести установку дополнительного крепления. Для установки дополнительного крепления вам понадобятся пластины, которые не подвергаются воздействию коррозии, а также крепежные изделия, закрепляющиеся в несущем основании и удерживающие какую-либо конструкцию (анкерные болты).
Нержавеющие пластины нужно начинать устанавливать с поверхности почвы. Заканчивать укладку необходимо тогда, когда вы достигните высоты, которая будет на двести миллиметров ниже второго шва.
Наилучший вариант для данной работы – это использование нетканых пластичных материалов, так как они не подвергаются гниению.
Правильная технология трамбовки земли
Данную процедуру необходимо проводить в несколько подходов, как только вы уложили двести миллиметров. Если сделано некачественное уплотнение, то весь процесс нужно провести сначала. Глина, которая применяется для глиняного замка, должна иметь влажность 20-30 процентов.
Для действенности трамбовки используйте подошву с маленькой площадью, но с большой массой.
Когда устанавливать глиняный замок для колодца? Как вы только сделали колодец, глиняный замок не устанавливайте, подготовленная земля должна отстояться.
Иначе в земле появятся трещины и щели, глиняный замок в данном случае будет являться бесполезным. Эту работу можно выполнить своими руками или с кем-то вместе. Лучше всего доверить выполнение работы специалистам.
Итог
Данное сооружение (глиняный замок) является защитой для источника питьевой воды (колодец), который защищает ее от проникновения туда грунтовых вод. Использовать другие материалы, кроме глины, не стоит. Потому что они не обладают необходимыми характеристиками. Чтобы создать замок для колодца своими руками, вам нужно соблюдать некоторые нюансы, и тогда вы сможете получить отличный результат. Но если вы имеете достаточно денежных средств, то работу доверьте профессионалам.
Вся процедура является достаточно простой, но в то же время трудоемкой. Во время укладки необходимо соблюдать определенную последовательность действий. Самый важный момент – это трамбовка глины и земли. Почва должна обязательно отстояться. К данной процедуре необходимо подойти со всей серьезностью, ведь от этого зависит здоровье вашего организма. Питьевая вода должна оставаться чистой. Сделайте работу качественно и наслаждайтесь чистой питьевой водой. Желаем вам успеха!
Владельцы дачных участков и частных домовладений, лишенных возможности подключиться к общей сети водоснабжения, не имеют иной альтернативы, как выкопать на своей земле колодец. На этом проблемы по обустройству быта не заканчиваются, ведь источник воды нуждается в уходе и защите.
Схема расположения глиняного замкаОт чего следует оберегать колодец?
Чтобы в колодец не попадали поверхностные воды после таянья снега или обильных осадков, для него сооружается специальная защита – глиняный замок. Верховодку не рекомендуется пить или готовить из нее, потому что она не прошла фильтрацию через почву. Смешиваясь с водой из колодца, она ухудшает ее качественный состав. Поэтому поверхность земли по периметру оголовка колодца должен надежно запечатывать замок из глины.
Что собой представляет защитное глиняное сооружение
В тексте СанПиНа устройство глиняного замка описывается следующим образом: сооружение, обрамляющее колодец шириной в 1 метр, глубиной – 2 метра. Важно, чтобы слой получился плотный, поэтому его тщательно трамбуют. Для строительства подойдет не каждый материал. Глина и жирный суглинок перед укладкой разминаются, ни в коем случае нельзя заменять их , супесью или отвалами грунта. Настоящий замок вокруг колодца бывает только глиняный, из предварительно подготовленного материала с содержанием песка от 5 до 15 %.
- каменная,
- кирпичная,
- асфальтовая
- или бетонная отмостка. Она образует кольцо радиусом в 2 метра с обязательным отклонением от стенки колодца в 0,1 м. С такого уклона вода отводится в кювет или лоток.
Прежде чем делать глиняный замок для колодца, нужно чтобы смонтированная шахта простояла без этой конструкции как минимум год (пока идет процесс естественной усадки грунта). Такая мера предосторожности поможет предотвратить образование пустот и неуплотненных участков, ведь замок препятствует оседанию почвы.
Каверны опасны тем, что в них скапливается вода. Грызуны и насекомые, обитающие в грунте, могут попасть в них и погибнуть. А вещества, образующиеся в процессе разложения и попадающие в питьевую воду, добавят ей отнюдь не полезных свойств. На продолжительность процесса естественной усадки грунта влияет состав почвы, что и нужно учитывать, выбирая время ожидания перед началом работ.
Стоит отложить создание глиняного замка, если от колодца поведут водопровод. После монтажа коммуникаций водоснабжения возвращаются к работам по гидроизоляции.
Обустраивать глиняное кольцо вокруг колодца запрещается на грунтах, склонных к сезонному пучению. Есть риск разрыва ствола шахты или смещения швов между кольцами. От этого нет гарантированной защиты. Не спасет и стяжка колец при помощи анкерных болтов и металлических пластин, поэтому лучше не рисковать.
Порядок действий при проведении работ
Если нет возможности или желания воспользоваться услугами команды профессиональных строителей, остается делать глиняный замок для .

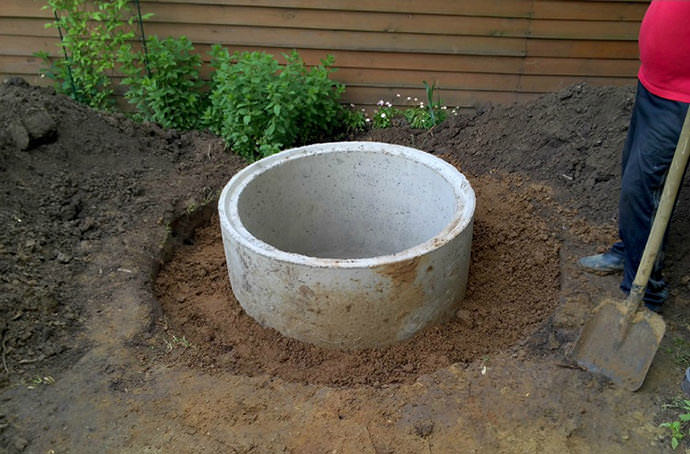

- Окапывание. По периметру колодца копается траншея на глубину 150 – 180 см. В результате должен быть виден второй шов соединения колец.
- Все соединения требуется защитить от попадания в них глины. Подойдет любой гидрофобный материал, который не гниет и не разлагается, например, полиэтиленовая пленка .
- Подготовка материала. Для глиняного замка допускается брать глину с содержанием песка до 15 %, но чем меньше показатель, тем лучше. Если соблюдать все рекомендации, то глина выдерживается перед применением (обычно оставляют на зиму). Чтобы добавить замку прочности, в раствор подмешивают известь из расчета, чтобы ее содержание не превышало 20 % от общей массы смеси. Чем больше в глине песка, тем большее количество извести нужно внести.
Важно, чтобы глина была промята, а не перемешена. Раньше такую операцию выполняли ногами, сегодня пользуются бетономешалками небольших размеров или применяют дрель с насадкой.
К глине и извести постепенно добавляют воду и вымешивают ингредиенты до пластичного состояния. Определить нужную консистенцию можно так: сделать глиняный комок. Если он не распадается, то полученную массу можно утрамбовывать в траншею.
- Глина выкладывается постепенно, слоями в 15 или 20 см. Каждый выложенный пласт уплотняют тяжелой трамбовкой с небольшой подошвой. Важно, чтобы структура глины изменилась, цель трамбовки — превратить мягкий материал в монолитную плиту. Последовательность действий повторяется до того момента, пока не заполнится весь котлован. Если работу невозможно выполнить за один день, то на ночь незаконченный замок накрывается пленкой.
Следующий шаг – создание отмостки поверх замка. И без рекомендаций СанПиНа понятно, что после дождей или таяния снега, даже плотно утрамбованный замок из глины превратится в грязь. «Раскисший» верхний слой будет намокать и высыхать, что постепенно приведет нарушению герметичности. Поэтому сооружение отмостки считается логичным завершением процесса создания защитного замка.
Материал покрытия выбирается исходя из личных предпочтений, подойдет и камень, и тротуарная плитка. А технология создания не представляется сложной:
- замок застилается геотекстилем или другим материалом с похожими свойствами,
- поверх на стяжку укладывается выбранный материал.
Можно собрать невысокую опалубку и залить замок сверху цементным раствором. Главное, чтобы был соблюден уклон, ведь задача отмостски – это не просто защита от влаги, но и ее отвод.
ПОСМОТРЕТЬ ВИДЕО
На бактериальный и химический состав воды на участке сооружение глиняного замка не окажет влияния, но он поможет сохранять ее незамутненной и пригодной к употреблению, если она являлась таковой изначально . Поэтому в решении дилеммы «за» или «против» глиняных замков вокруг колодца, стоит склонить чашу весов в сторону положительного ответа.
Глиняный замок – это сооружение вокруг колодца, выполненное из хорошо промятой глины либо жирного суглинка. Ширина сооружения, согласно СанПиНу, должна составлять метр, глубина – 2 метра.
Зачем нужен замок из глины
Постройка колодца не может обойтись без установки глиняного замка, который плотно окутывает сооружение и делает его водонепроницаемым. Глина отлично удерживает воду, а значит, является идеальным вариантом для гидроизоляции. Замок выполняет важные функции, а именно:
- обеспечивает защиту колодца от попадания воды из грунта;
- обеспечивает защиту оклеечной гидроизоляции: замок из глины предотвращает попадание потоков воды на рулонные материалы, а значит, увеличивает срок их службы.
Особенности проведения работ
Установить своими руками глиняный замок для колодца непросто. Для проведения работ потребуется внушительное количество материала, а после установки колодец придется очистить от загрязнений.
Колодец «закрывается» глиной в 3 этапа, хотя возможны и некоторые отступления от инструкции. Обычно замок из глины устанавливается следующим образом:
- По периметру шахты выполняется траншея глубиной около 1700 мм, шириной около 600 мм.
- В шахту помещается черная или синяя глина и тщательно трамбуется.
- Поверх замка выполняется отмостка с наклоном в сторону колодца высотой в 170 мм.
Положительные и отрицательные стороны
Основные достоинства выполнения глиняного замка своими руками:
- материал для проведения работ – синяя или черная глина – природный, а значит, тратить деньги на его покупку не нужно;
- конструкция отлично защищает колодец от попадания дождевых и иных видов вод;
- каждый год заделывать швы на сооружении не придется.
Из недостатков возведения конструкции своими руками стоит отметить:
- наличие в глине песка, который снижает осадку глины;
- невозможность в полной мере уберечь колодец от сырости, а значит, необходимость в дополнительной гидроизоляции;
- глина, расположенная в зоне промерзания грунта, в зимний период может значительно увеличиться в объеме.
Как грамотно провести монтаж
Выполняя установку глиняного замка своими руками, важно четко следовать технологии, тогда вода в колодце не будет загрязняться, а швы сооружения не будут деформироваться.
Проводятся работы в 2 этапа:
- Сначала верхнее кольцо колодца обсыпают плотной глиной и утрамбовывают ее. Останавливаться после выполнения первого этапа не стоит, ведь это временная мера, которая не является эффективной и не сможет защитить колодец в зимний период.
- Второй этап – выполнение настоящего замка, для чего используется жирная глина, которую можно получить при копке грунта на 3 метра в глубину.
Вокруг колодца в глине раскапывают верх шахты, немного глубже, чем второй шов от поверхности грунта. Ствол шахты обматывают рубероидом, а полученное пространство наполняют глиной. При этом засыпка должна быть выполнена выше уровня почвы на 30 сантиметров.
Замок готов! Он не позволит верхним и талым водам проникать в колодец, а швам деформироваться. Использование рубероида даст защиту от пучнистых грунтов. После завершения работ по установке замка следует тщательно очистить колодец.
Выполнить глиняный замок своими руками вполне реально, нанимать специалистов для проведения работ нет необходимости. Заменить конструкцию можно современными материалами, но их стоимость будет несколько выше, поэтому замок из глины до сих пор остается популярным методом защиты бетонных сооружений от осадков и воды.
Замок колодца (видео)
Есть ли альтернатива
Гидроизоляцию колодца можно провести при помощи мягкой отмостки. Ее проводят вокруг второго кольца от верха, так как первое кольцо располагается на поверхности. Из материалов потребуются плотная пленка для гидроизоляции и песок, ширина сооружения в итоге составит около 1,2 метра.
Оптимальный вариант пленки – та, которая применяется для создания прудов. Дополнительно можно использовать декоративное покрытие в виде травы или плитки, а также геотекстиль.
Гидроизоляционную пленку одним краем натягивают на бетон. Швы между вторым и первым кольцом закрываются, чтобы вода с поверхности земли не могла проникнуть в колодец. Если рассматривать конструкцию в разрезе, она будет напоминать слоеный пирог, в котором в качестве первого слоя выступает пленка, потом идет песок и заканчивают все геотекстиль и декоративный материал.
Технология монтажа достаточно простая:
- Снимается верхний плодородный слой грунта до уровня второго кольца.
- Пленка размещается таким образом, чтобы ее край прикрывал землю около стенки примерно на метр.
- Второй край пленки заводится прямо на кольцо так, чтобы закрыть шов, расположенный между первым и вторым кольцами.
- Пленка должна быть прижата к колодцу так, чтобы она не смогла сползти. Это можно сделать при помощи ленты из металла, которая фиксирует обернутую вокруг колодца пленку. Саму ленту закрепляют на бетоне при помощи шурупов.
- Есть еще один вариант – использование скотча, которым пару раз обматывают кольца. Но в этом случае место оклейки придется скрыть при помощи декоративного материала. С уклоном в сторону от колодца поверх пленки отсыпается подушка из песка, на нее монтируют декоративное покрытие. В итоге даже в случае пучения почвы швы колодца не пострадают.
Важную роль при устройстве замка из глины играет уплотнение материала. Глина обрабатывается трамбовками с малой подошвой и внушительной массой в несколько этапов.
Отдельное внимание уделяется влажности глины. Наиболее пластичным является материал, влажность которого составляет около 20 %.
Если колодец установлен недавно, сразу выполнять своими руками глиняный замок не следует. Необходимо дать сооружению время отстояться, чтобы грунт около шахты дал усадку. При необходимости в проведении водопровода сначала осуществляется данная работа, а затем устанавливается замок на колодец.
Чтобы защитить колодец от верховодки, рекомендуется смонтировать глиняный замок вокруг него. Однако для получения хорошего результата важно правильно выбрать глину и выполнить работы своими руками четко по технологии. Если нет желания затрачивать много времени и сил, можно использовать современные гидроизоляционные материалы для обшивки колодца, но их стоимость будет значительно выше.
