Барометр – это измерительный прибор, который предназначается для определения давления атмосферного воздуха. Помимо метеорологического применения, барометр используется для экологического контроля (например, для аттестации рабочих мест) или в авиации (для определения высоты полета над уровнем моря).
Рисунок 1. Барометр-анероид
Впервые, барометр был изобретён и описан в сочинении «Opera geometrica» в 1644 году ученым из Флоренции (Италия) Эванджелиста Торричелли. Это был жидкостный ртутный барометр, давление по которому измерялось по высоте ртутного (жидкостного) столба в трубке, запаянной сверху, а нижним концом помещенной в сосуд с ртутью (жидкостью). В день, когда Торричели проводил опыт со своим ртутным барометром, выдалась тихая солнечная погода, а столбик ртути остановился на отметке 760 мм. С тех пор, давление в 760 мм ртутного столба является нормальным. Ртутные и жидкостные барометры являются наиболее точными и до сих пор используются на метеорологических станциях. Их недостатком является хрупкость, небезопасность и большие размеры.
В 1844 г. французский инженер Люсьен Види, используя исследования немецкого математика и физика XVII в. Готфрида Вильгельма Лейбница, сконструировал принципиально новый, безжидкостный барометр, который был назван барометром-анероидом(от греч. "анерос" – не содержащий влаги). Барометры, построенные на основе барометра Л. Види, на данный момент, являются самими распространенными.
Вообще, барометры, в зависимости от принципа действия могут быть ртутными, жидкостными, анероидными или электронными.
- Жидкостный барометр – прибор, в котором используется принцип уравновешивания веса столба жидкости давлением атмосферы.
- Ртутный барометр – атмосферное давление, в котором, можно замерить по высоте ртутного столба на прикрепленной рядом шкале.
– прибор, принцип действия которого основан на изменении размеров металлической коробки наполненной разреженным воздухом, под действием атмосферного давления. Такие барометры надежны и имеют небольшие размеры.
- Электронный барометр – данный вид барометров работает на принципе преобразования линейных размеров традиционной анероидной барокоробки в электрический сигнал и дальнейшей обработки этого сигнала микропроцессором. Если же, вместо анероидной коробки используется тензопреобразователь, то измеряемое давление воспринимается этим чувствительным элементом, преобразуется через его деформацию, в изменение электрического сопротивления тензорезисторов тензометрического преобразователя.
Однако, поскольку тема данной статьи «Барометр-Анероид», вернемся к данному виду приборов для измерения давления и рассмотрим их более подробно.
Итак, – это прибор, который предназначается для измерения атмосферного давления механическим способом. Конструктивно анероид состоит из круглой металлической (никель-серебряной или из закаленной стали) коробки с гофрированными (ребристыми) основаниями, в которой, путем откачивания воздуха, создано сильное разрежение, возвратной пружины, передаточного механизма и стрелки указателя. Под действием атмосферного давления: его повышения или понижения, коробка, соответственно, либо сжимается, либо разгибается. При этом, при сжатии сильфонной коробки верхняя прогибающаяся поверхность начинает тянуть прикрепленную к ней пружину вниз, а при понижении атмосферного давления, верхняя часть, наоборот, выгибается и толкает пружину вверх. К возвратной пружине, при помощи передаточного механизма, прикреплена стрелка указателя, которая двигается по шкале, проградуированной в соответствии с показаниями ртутного барометра (Рисунок 2). Стоит отметить, что обычно, на практике, применяется несколько (до 10 шт.) последовательно соединенных тонкостенных гофрированных коробок с разряжением, что увеличивает амплитуду хождения стрелки по шкале.
Рисунок 2. Устройство Барометра-анероида.
Барометры-анероиды, благодаря малым размерам и отсутствию жидкости в конструкции, наиболее удобны и портативны; они широко применяются на практике.
К сожалению, барометры подвержены влиянию температуры окружающей среды и изменению упругости пружин с течением времени. Поэтому, современные барометры-анероиды оборудованы дугообразным термометром, или, так называемым компенсатором, который предназначается для внесения поправки показаний прибора на температуру.
Вообще, для получения истинного значения атмосферного давления, показания барометра-анероида нуждаются в различных поправках, определяемых сравнением с ртутным барометром. Выделяют три поправки к анероидам :
Поправка на шкалу - данная поправка зависит от того, насколько неравномерно барометр-анероид реагирует на изменение давления на различных участках шкалы,
Поправка на температуру - обуславливается зависимостью между температурой и упругостью анероидных гофрированной коробки и пружины,
Поправка добавочная - обуславливается изменением, по прошествии времени, упругости анероидных гофрированной коробки и пружины.
Корпус барометра-анероида, обычно, изготавливается из ценных пород дерева, таких как: орех, дуб, бук, вишня или красное дерево. Такие барометры уже не просто приборы измерения атмосферного давления, а предметы интерьера. Однако, для удешевления всей конструкции, и придания большей практичности, корпус анероида может быть изготовлен из пластика или металла.
Барометры-анероиды представлены моделями:
- БАММ-1 – барометр, который предназначается для измерения атмосферного давления в наземных условиях и в помещениях. Внесен в Госреестр Средств Измерений РФ, поэтому может быть использован для проведения аттестаций рабочих мест.
- М-67 – наиболее точный и неприхотливый барометр. Благодаря своим конструкционным особенностям способен работать при температурах от -10 до +50 о С (рисунок 3).
- М-110 – барометр промышленного применения, внесенный в Госреестр средств измерения.
- ББ-0,5М – бытовой барометр настенного размещения. Прекрасно подходит для ориентировочных измерений за атмосферным давлением.
- БР-52 – школьный барометр-анероид, применяемый в качестве учебного пособия и для проведения опытов.
Рисунок 3. Барометр модели М67.
Для проведения более точных или более длительных измерений, а также для поверки смежных приборов на метеостанциях, метеопостах и лабораториях используются другие приборы. Они могут быть как цифровыми, так и механическими. Например, барометр БОП-1М являясь образцовым переносным барометром, как эталонное средство измерения, предназначается для поверки барометров различных конструкций и приборов общепромышленного назначения, измеряющих атмосферное давление.
БРС-1М – барометр рабочий сетевой, предназначается для точного определения абсолютного давления воздуха, имеет цифровой интерфейс RS232 для подключения к компьютеру.
Метеорологический барограф М-22А – прибор, который предназначается для определения и графической регистрации величин атмосферного давления как внутри, так и снаружи помещения, за определенный промежуток времени (Рисунок 4.).
Рисунок 4. Барограф М-22А
Автоматизированный цифровой барометр МД-13 используется на метеостанциях для долговременного (до 1 месяца) измерения атмосферного давления с возможностью передачи результатов измерения на компьютер.
«Columbus», конечно же не единственная марка метеостанций в России. Главное их отличие - это попытка создать из традиционно прикладного инструмента, ранее представлявшегося в классических формах, предмет украшения интерьера. Широкая гамма оттенков, декорирование, применение оформления латунью и алюминием - все это превращает обычный прибор предсказания погоды в маленький шедевр (полноправный элемент интерьера).
Зачем вообще нужна метеостанция.
Обычно мы узнаем погоду из сводок Гидрометцентра и не всегда понимаем, на основе чего берется конечный прогноз. Имея в своем распоряжении метеостанцию «Columbus», мы всегда сможем сами, доверяя своим глазам, составить свой, личный прогноз погоды. Более полно данный вопрос освещен в паспорте метеостанций «Columbus».

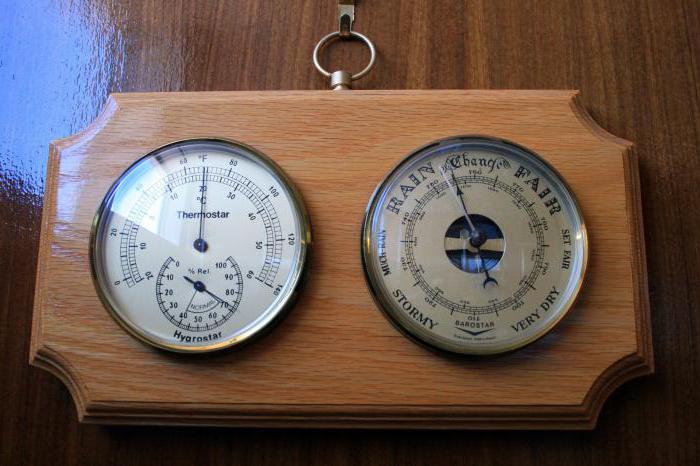

Инструкция по эксплуатации метеостанций, барометров
1. Учет высоты местности при регулировке барометра
При метеонаблюдениях все данные о давлении воздуха соотносятся с высотой над уровнем моря. Для получения сравнимых значений при этом корректируют влияние высоты местности на давление воздуха (давление снижается с высотой). Комнатный барометр регулируется таким образом, что он указывает давление воздуха относительно высоты над уровнем моря. Поэтому перед использованием необходимо отрегулировать барометр по соответствующей высоте места применения. Принцип регулировки по высоте местности состоит в том, что изменение давления воздуха компенсируется коррекцией стрелки прибора в противоположном направлении.
На заводе-изготовителе барометр устанавливается на высоту местности, указанную на упаковке. Поэтому только в редких случаях возможна эксплуатация барометра без новой регулировки.
Самый простой путь правильной регулировки барометра – отрегулировать его по уже имеющемуся в данной местности барометру или по данным о давлении воздуха, сообщаемым в сводках погоды.
Если уже точно известна высота места применения барометра, то корректирующее значение можно вычислить. В основе этого расчета лежат следующие соображения: давление воздуха падает с возрастанием высоты и зависимости: 1 мм ртутного столба на 10.7 метров разности высот.
Пример:
Высота местности – 200 метров
Высота эксплуатации – 40 метров
Разность высот – 160 метров
Требуется переместить стрелку на 160/10,7=15 мм рт ст в сторону более низкого давления для роста давления воздуха.
2. Регулировочный винт
Перемещение стрелки осуществляется вращением регулировочного винта. Он сделан из латуни и располагается в отверстии задней стенки. При регулировке всегда выбирайте самый короткий путь.
3. Навешивание
Поскольку в закрытых помещениях давления воздуха одинаково с внешним, то барометр можно подвешивать в любом месте. Однако не рекомендуется навешивать его на сырых наружных стенах или вблизи источников тепла. Это особенно важно для барометров, с которым скомбинированы термометры и гигрометры.
4. Считывание показаний
Перед каждым считыванием слегка постучите по стеклу. При этом небольшое трение барометра позволяет определить тенденцию к изменению давления воздуха. Также можно проводить сравнение, если каждый раз после считывания совмещается со стрелкой барометра дополнительную стрелку.
5. Учет погодных условий
-При давлении воздуха 765 мм рт ст и больше можно рассчитывать на спокойную и сухую погоду, при чем погода тем устойчивее, чем выше давление воздуха. Летом погода преимущественно безоблачная и теплая, зимой морозная. Однако при высокой влажности и западном ветре (для Европейской части России) возможен туман (особенно зимой) и дождь.
-При медленном и постоянном росте показаний барометра следует ожидать улучшение погоды, в то время как медленный спад означает улучшение погоды.
-Быстрый рост при неустойчивой погоде часто сменяется быстрым падением и означает продолжение неустойчивости, смену облачности, порывистые ветры и ливень ил град.
-Зимой рост давления указывает на мороз, спад – на смягчение мороза и оттепель.
-Значения в 750 мм рт ст и ниже часто связаны с сильно облачностью и осадками. Если давление воздуха падает значительно ниже 750 мм рт ст, то следует ожидать сильного ветра или бури.
-Летом быстрый спад давления при большой жаре означает грозу.
6. Температура и влажность в жилом помещении
Человек ощущает комфорт при температуре в пределах 18-22 градуса и относительной влажности в пределах 45-70%. Колебания влажности воздуха в жилом помещении преимущественно незначительны, однако влажность зимой падает обычно до 25-40% (особенно в помещениях с центральным отоплением), что связано с большой разницей в температуре помещения и снаружи. В этом случае воздух очень сухой, и повышенную влажность можно обеспечить с помощью увлажнителей воздуха.
7. Коррекция индикации на термометрах и гигрометрах
Хотя регулировка стрелочных термометров и гигрометров точно проверяется на заводе-изготовителе, в некоторых случаях, например: после сильной тряски при транспортировке, может потребоваться коррекция. Корректирующую регулировку можно осуществить с помощью отвертки через отверстие на задней крышке. При этом следует ввести отвертку в видимую щель на опоре измерительного механизма. Рекомендуем проводить коррекцию только в том случае, если эталонные измерения, проведенные, с помощью нескольких жидкостных термометров или регенерированных волосяных гигрометров или психрометров обнаруживают заметные расхождения.
В работоспособности гигрометров и стрелочных термометров можно убедиться, если подышать на них с тыльной стороны. Если нить капилляров жидкостного термометра прервана, то ее можно снова соединить путем встряхивания в направлении верхушки капилляров либо в направлении чашки. Лучше всего это сделать с помощью предварительного медленного нагрева, взывающего движение нити наверх. При этом термометр должен быть обязательно отвинчен от рамки.
8. Технические данные
- высота местности применения – не более 300 метров над уровнем моря
- диапазон измерения давления – от 695 до 805 мм рт ст (927-1073 гектопаскаль)
- диапазон измерений температуры – от минус 10 С до плюс 50 С
- диапазон измерений влажности – 0-100%
Памятка по обращению с метеостанциями "Columbus"
1. В случае необходимости маркировки метеостанций либо приклеивания ценника убедительно просим Вас придерживаться следующих правил:
. не приклеивать наклейки на деревянные части корпуса метеостанций;
не пользоваться сильнодействующими клеящими средствами, в том числе скотчем;
РЕКОМЕНДУЕТСЯ: для идентификации метеостанций приклеивать наклейку на обратную сторону изделия.
2. Обратите особое внимание на упаковку метеостанций. Заводская упаковка предохраняет метеостанции от царапин. Настоятельно рекомендуем Вам производить упаковку метеостанций в следующем порядке:
оберточная бумага;
полиэтиленовый пакет;
пузырьковая пленка.
3. ЗАПРЕЩАЕТСЯ использовать чистящие средства, не предназначенные для дерева. Обратите особое внимание на лакированные части корпуса.
4. Поскольку в метеостанциях применяется стекло, будьте предельно аккуратны при распаковке/упаковке, выставлении и перемещении метеостанций. Рекомендуется применение специальных перчаток при обращении с метеостанциями.
5. При размещении метеостанций в витрине, следите за тем, чтобы метеостанции находились на максимальном расстоянии от осветительных приборов (особенно галогеновых светильников). Тепло, излучаемое данными светильниками, может привести к повреждению покрытия метеостанций.
6. При упаковке, транспортировке метеостанций с часами внимательно следите за тем, чтобы не оставлять батарейки в корпусе. Это связано с риском того, что батарейка может потечь.
Тщательное соблюдение данных условий поможет Вам предоставить покупателю метеостанции в идеальном состоянии и избежать возможных проблем с внешним видом и работоспособностью метеостанций.
Имеет большое влияние на организм человека. Кто-то это явно чувствует и даже заболевает, а кто-то менее чувствителен, но тем не менее испытывает необъяснимое недомогание. В связи с этим человек интересуется прогнозом погоды, чтобы как-то к нему подготовиться: взять зонтик или спрятаться в укрытии от жары. Некоторым требуется выпить таблетку от давления.
Ученый Эванджелиста Торричелли в 17-м веке создал измеритель атмосферного давления. Его модернизировали в наши дни. Теперь прибор также активно применяют, прогнозируя погоду на ближайшее время. В этой статье мы рассмотрим данный прибор и разберемся, как пользоваться барометром самостоятельно.
Немного истории
Барометр - это измеритель в атмосфере. Опыт ученого, придумавшего барометр, состоял в том, чтобы определить, как атмосфера давит на поверхность земного шара. Для этого он взял полую трубку из стекла. На ней было отверстие с одной стороны. Ученый наполнил ее ртутью. Затем, закрыв конец, он перевернул колбу, поместил ее в чашку с той же жидкостью и освободил отверстие. Часть наполнителя вылилась, а некоторое количество осталось в трубке, остановившись на показателе 760 мм. В трубке над жидкостью образовался вакуум.
Ученый понял принцип работы барометра. Объясняется он тем, что атмосфера оказывает давление на поверхность жидкости, находящейся в чаше, заставляя ртуть в столбике повышаться или понижаться. Колебания жидкости зависят от атмосферы. Также было замечено, что на атмосферное давление влияют различные погодные условия. Если же к прибору ученого присоединить измерительную шкалу, то мы получим простейший барометр.
Виды барометров
До сих пор пользуются барометрами с ртутью, основанными на приборе Торричелли. Считается, что эти измерители самые точные и достоверно показывают изменение давления атмосферы. Но ртуть - вещество опасное для здоровья. Поэтому трубку с жидкостью поместили в латунный короб с отверстием для наблюдения за изменениями столбика. Назвали такой прибор станционным чашечным барометром.
Существуют барометры, имеющие название «анероид». В них нет жидкости. Устройство барометра-анероида состоит из специальной чувствительной коробочки внутри прибора. В ней находится В зависимости от степени атмосферного давления, гофрированная коробочка, уменьшаясь или увеличиваясь, приводит в движение зависимую от нее стрелку. Она, в свою очередь, указывает текущее значение.
Как пользоваться барометром?
Имея дома простую модель барометра, можно легко узнать показатели атмосферного давления на текущий момент. Следует посмотреть на стрелку измерителя: на какую величину она указывает, она и будет показателем давления. Также шкала имеет дополнительные уточнения, указывающие на штормовые явления, ясную погоду, переменную облачность, дожди, сухость и т. д.
У некоторых приборов в наличии две указательные стрелки. Одна самостоятельно передвигается за счет изменения давления на связанную с ней коробочку, другая находится в неподвижном состоянии, и ею можно руководить самостоятельно. Она является неким «предсказателем» на ближайшее время. Если ее совместить с ведущей стрелкой, то через несколько минут можно понять, давление будет падать или расти. Указательная стрелка будет отклоняться вверх или вниз.
Очень важно знать, как пользоваться барометром, метеозависимым людям, так как они чувствительны к состоянию погоды. Перед изменениями климатических условий давление начинает менять показания. Отслеживая эту перемену, можно заранее подготовиться.
Как настроить барометр механический?
Для правильного измерения атмосферного давления вам необходимо отрегулировать барометр. Прослушав прогноз погоды в месте вашего нахождения, нужно установить указательную стрелку на показатель высоты местности над уровнем моря. Для этого найдите винт регулировки на задней части прибора. Следя за шкалой, установите правильное положение.
Вторая стрелка фиксирует давление в атмосфере на текущий момент. Повернув ручку измерителя, установите указатель на данную величину. Далее эта стрелка будет указывать на падение и рост давления в атмосфере в период изменений. Периодически проверяйте ваш прибор при возникновении подозрения на сбой в работе. Для этого отклоните его назад на 45 градусов или приподнимите нижнюю сторону висящего на стене прибора на ту же величину. В жидкостном измерителе ртуть заполнит всю трубку, и вы услышите щелчок.
Барометр механический имеет стрелку, которая на циферблате будет поворачиваться по кругу. В любом другом случае обратитесь в ремонтную службу. Где бы ни находился барометр, в квартире или на улице, он покажет одинаковое значение, так как прибор очень чувствителен. Главное, не ошибитесь с показаниями высоты вашей местности.
Как строятся графики?
Российская сеть метеорологических обсерваторий и станций огромна. Их работа заключается в постоянном наблюдении за изменениями климата на земле. Исследования проводятся с помощью новейших приборов измерения атмосферных явлений. Это позволяет прогнозировать погоду на ближайшее будущее. Для его составления ученые собирают все показатели текущего состояния атмосферы. На основе этих данных они могут составить график атмосферного давления и спроектировать его изменения.
Прогнозы важны для предупреждений о штормовом порыве ветра, сельского хозяйства, тепловых сетей и для многих других человеческих решений. Составленный график атмосферного давления за определенный период помогает установить, как меняется температура воздуха, когда наступает похолодание, в какой период ожидать циклон дождей или сильных ветров. С помощью графика можно сравнить, в какой год зима была самой суровой, а лето - самым жарким.
Барометр для рыбака
Любителям порыбачить давно известно, что изменения в атмосфере влияют на улов. Барометр рыбака необходим для измерения давления воздуха, изменение которого влияет на объем улова. Используя его, можно с точностью выделить удачный день для рыбалки.
Хороший клев обеспечен в то время, когда показания барометра практически не меняются в течение 3-4 дней. Если же величина изменилась минимум на 8 единиц, то заниматься рыболовством бесполезно. При повышении давления рыба поднимается к поверхности воды. Быстрое снижение стрелки прогнозирует появление бури и отсутствие клева.
Виды рыбацких барометров
Барометр рыбака может быть бытовым и карманным. В первом случае прибор устанавливают на столе или вешают на стену, обеспечивая доступ воздуха. Карманный измеритель более удобен. Его можно взять с собой на рыболовное место. также выпускаются в нескольких видах: содержащие ртуть, механические и электронные. Последний вид пользуется большой популярностью, так как он не только легок и удобен в использовании, но и, кроме измерения давления, может определить температуру воздуха, влажность, высоту. Прибор имеет и много других дополнительных функций.
Из этой статьи мы узнали, как пользоваться барометром, проанализировали принцип его работы, какие бывают измерители давления воздуха. Имея барометр дома, можно быть готовым к любим изменениям погоды.
Барометр - прибор, измеряющий показания давления воздуха на окружающие предметы, был изобретен в 17 веке выдающимся итальянским ученным Э. Торричелли. Первоначально выглядел как стеклянная трубка с отметками, внутри её наполняла ртуть. В момент проведения исследования столбик ртути находился на 760 мм, теперь этот показатель принято считать уровнем нормального давления, по которому судят, повышается давление или наоборот понижается. Прибор такого вида благодаря высокой степени точности и сейчас применяются на различных метеостанциях и в научных лабораториях.
Спустя 2 века, проведя огромное количество испытаний и пользуясь наработками выдающегося немецкого ученого Якова Лейбница, инженер-изобретатель из Франции Люсьен Види явил миру свое «детище» - усовершенствованный барометр-анероид (от греческого «анерос» - «без влаги»), который был намного безопаснее в использовании и имел более легкий вес.
На сегодняшний день существуют такие разновидности:
- Жидкостные барометры;
- Ртутные;
- Барометры- анероиды;
- Электронные.
Принцип работы барометра
Внешне жидкостный барометр имеет вид стеклянных трубок, взаимодействующих друг с другом как сообщающиеся сосуды в соответствии с гидростатическими законами. Заполняет их ртуть или другие легкие по весу жидкости (глицерин, масло).
Чашечный барометр
Чашечный - стеклянная трубка с закрытым концом и чашкой, показания давления определяют, замеряя высоту столбика жидкости, который начинается от уровня чашки и заканчивается отметкой верхнего мениска.
Сифонный барометр
Сифонный - трубка с закрытым длинным концом, сифонно-чашечный - две трубки, одна в открытом виде, другая в закрытом + чашка, в них показания давления воздуха устанавливают с помощью определения разности уровней столбика жидкости в первой и второй трубке.
Ртутный барометр
Ртутный барометр - пара сообщающихся сосудов, внутри - ртуть, верх одной стеклянной трубки, длиной примерно в 90 см, закрыт, там нет воздуха. В зависимости от изменений в давлении ртуть под воздействием воздуха поднимается либо опускается в стеклянной трубке, а небольшой поплавок показывает движение ртутной массы и останавливается на отметке, показывающей её уровень в миллиметрах. Норма - ртуть на отметке 760 мм рт. ст., показания выше этого значения - идет процесс повышения давления, ниже - понижения. Барометры такого типа практически не используются в обычном обиходе, ведь ртуть является опасным ядовитым веществом, конструкция барометра довольно громоздка и требует острожного отношения. Поэтому они широко применяются только в лабораторных условиях, на различных научных метеорологических станциях и в промышленности, там, где важная абсолютная точность передачи данных.
Классический барометр-анероид
(1 - корпус; 2 - гофрированная пустотелая металлическая коробочка; 3 - стекло; 4 - шкала; 5- металлическая плоская пружина; 6 - спиральная пружина; 7 - нить; 8 - передаточный механизм; 9 - стрелка-указатель )
Система работы механического барометр-анероида, в котором отсутствует какая-либо жидкость, основан на принципе воздействия давления воздуха на металл. В середине прибора располагается коробка с тонкими гофрированными стенками из металла, под силой действия воздуха стенки сжимаются или разжимаются, рычажок поворачивает стрелку в ту или иную строну. Бывают настенного и настольного типа, очень удобны и практичны в использовании, поэтому их очень часто используют в домашних условия, в офисах и различных учреждениях.
Электронный барометр
Электронный (или цифровой) барометр - современная разновидность данного прибора, линейные показатели обычного барометра-анероида преобразовываются в электронный сигнал, который обрабатывается микропроцессором и выводится на жидкокристаллический экран. Имеет компактные размеры, прост и удобен в использовании, например, для рыбалки, туризма или как дачный вариант.
На данный момент уже существует цифровой вариант барометров, которые встроены как дополнительная функция в мобильное устройство или в часы-барометры.
Современный человек с самого детства получает доступ к сложным и функциональным электронным приборам. Такая доступность техники привела к тому, что классические устройства почти не вызывают интереса и пылятся на полках в полном забытьи. Все эти компасы, термометры и барометры, с помощью которых наши деды и даже еще родители ориентировались в мире и оценивали состояние окружающей среды, кажутся устаревшими и скучными игрушками. И напрасно. Вот именно о барометре и хотелось бы поговорить подробнее. Потому что, даже несмотря на очевидный и стремительный технический прогресс, этот прибор остается незаменимым помощником для определения атмосферного давления. А оно одинаково влияло и влияет что на нас, что на наших предков. И даже сегодня, когда у каждого в кармане может оказаться портативная метеостанция, в основе ее работы все равно лежит принцип того самого барометра.
Разумеется, сейчас барометры отличаются от своих древнейших прототипов – и внешне, и конструктивно, и функционально. Но суть их действия осталась прежней, и она незаменима для каждого человека, живущего не в условиях полной изоляции от мира вокруг и дышащего воздухом. Атмосферное давление влияет на всех и вся. И, если замечаем мы обычно погоду и ее явления, такие как солнце, дождь, ветер, то стоит задуматься о том, что все эти проявления можно предсказать заранее, измерив барометром атмосферное давление. Такие замеры помогают заранее подготовиться к предстоящим перепадам метеозависимым людям и тем, кто просто отправляется в дальнюю поездку и хочет знать, какая погода будет сопровождать его в пути. Для этого можно просто посмотреть прогноз по телевизору или в интернете, но гораздо надежнее самому контролировать происходящее. А для этого не помешает научиться пользоваться барометром.
Строение и функции барометра
Барометр – это прибор, который измеряет давление атмосферы и показывает результаты этих замеров в понятных человеку величинах. Но он не обладает искусственным интеллектом и не имеет прямой связи с космическими спутниками. Так как же он это делает? Да очень просто. В основу действия простейшего барометра была положена способность жидкости двигаться под давлением воздуха. Той первой использованной с этой целью жидкостью оказалась ртуть, заключенная в тонкую вертикально ориентированную стеклянную трубку. Автор этой конструкции, Евангелиста Торричелли, еще в 1643 году додумался опустить запаянную с верхнего конца полую трубку в сосуд с ртутью и наблюдать, как под давлением «ртутный столб» поднимается или опускается.
Поговаривают, что на то гениальное по тем временам изобретение его вдохновил сам Галилей. Но, как бы там ни было, ртутный барометр был достаточно опасным прибором, а потому практически с момента его создания начались поиски других вариантов, не предполагающих использования токсических жидкостей. Найти удовлетворительный способ удалось лишь к середине XIX века, когда соотечественник Торричелли Люсьен Види явил миру изобретенный им безртутный и вообще безжидкостный барометр, который закономерно окрестили анероидом (на латыни – «без жидкости»). Барометр-анероид сразу пришелся по душе морякам, потому что выдерживал корабельную качку и тряску, и они пользуются похожими устройствами по сей день. По сути, в них тоже нет ничего сложного: просто металлическая коробка с тонкими стенками, внутри которой находится вакуум или очень разреженный воздух. Давление воздуха прогибает металл, а он, в свою очередь, тянет присоединенную пружину. К пружине прикреплена стрелка, указывающая на деления шкалы.
Основное достоинство этой конструкции – безопасность и доступность. Основной недостаток – небольшая, по сравнению с ртутным столбиком, точность. Поэтому, как ни забавно, но показания анероидов иногда перепроверяют с помощью жидкостных барометров. Для путешественников и поклонников яхтенного спорта точность показаний очень важна. Как ни странно, многие из них до сих пор пользуются классическими анероидами – то ли в этом есть определенный шарм, то ли сказывается консервативность. Хотя на сегодняшний день проблема погрешности измерений практически исчезла, и традиционные модели барометров играют роль скорее статусных сувениров и стильного декора, чем измерительных приборов.
При необходимости узнать атмосферное давление гораздо проще воспользоваться компактным электронным барометром. В нем металлические пластины успешно заменены микроскопическими конденсаторами и схемами, иногда - кристаллами. Такое цифровое устройство запросто встраивается в наручные часы и/или радиоприемник, не занимает много место и не подводит в предоставляемых данных. Более того, в последнее время появились даже барометры, встроенные в мобильные телефоны, и специальные приложения для смартфонов, не только измеряющие давление, но и связанные с GPS-навигаторами. Другими словами, нет ничего проще, чем узнать текущее и грядущее состояние атмосферы, погоду на завтра в разных точках земного шара. Но, если бы не первые барометры, изобретенные почти полтысячелетия назад, об этом новомодном комфорте можно было бы только мечтать.
Правила использования барометра
Итак, существует несколько типов приборов для измерения атмосферного давления, каждый из которых является, по сути, барометром, и имеет при этом свои особенности, достоинства и недостатки. Но, если вы все же решили не ограничиваться суперсовременными девайсами и освоить применение классического барометра, значит, на то есть весомые причины. В ряде случаев это может быть желание понимать устройство традиционной техники, стремление к классическому стилю в интерьере и быту, или просто любопытство. Бывает, что настольный барометр дарят в качестве дорогого сувенира, и жаль не использовать новую красивую вещь. В любом случае, вам пригодятся следующие подсказки по использованию барометра в домашних условиях:
- Ртутный барометр
покажет атмосферное давление в миллиметрах на ртутном столбе. Ртуть (возможно, другая, более безопасная, окрашенная жидкость) находится внутри колбы, на которую нанесены деления. Величина каждого деления зависит от размеров каждого конкретного барометра, уточните ее во избежание ошибки. Затем просто посмотрите, как высоко поднялся столбик внутри колбы и на какую цифру он указывает. Обратите внимание, что барометр при этом должен находиться строго на уровне ваших глаз, иначе показания получатся искаженными. Старайтесь не сдвигать прибор и вообще не трогать его руками, потому что его чувствительность очень высока, и данные могут сбиться.
Ртутный барометр – это простейший прибор, и он показывает только состояние атмосферы непосредственно вокруг себя, в помещении, где он размещен. Поэтому оценить с его помощью давление за окном или даже в соседней комнате может быть проблематично. Для того придется перенести барометр на новое место и подождать, пока он адаптируется к новым условиям. Тем не менее, именно такой барометр долгое время был самым распространенным устройством для измерения давления, и освоить его не труднее, чем научиться пользоваться бытовым термометром. Сегодня в большинстве жилых домов и офисов используются более современные и функциональные барометры, но ртутную модель при необходимости по-прежнему можно найти и купить в аптеке или магазине хозяйственных товаров.
- Анероидная коробка.
Она может располагаться на столе, быть подвешенной к стене в спальне (это до сих пор можно встретить в домах пожилых людей, самочувствие которых зависит от атмосферных перепадов) или крепиться к оконному стеклу. Размер этого прибора может быть разным, от совсем миниатюрного кругляша до впечатляющей по диаметру «шайбы». Но внешне он всегда представляет собой циферблат с подвижной стрелкой над ним. На циферблате, помимо числовых обозначений, могут быть написаны слова, такие как: «Ясно», «Сухо», «Переменно», «Дождь», «Шторм» и т.п. Как не трудно догадаться, эти подсказки служат для еще более простого использования барометра.
По большому счету, вам нужно всего лишь посмотреть, на какое слово указывает стрелка барометра в данный момент. Все технические тонкости останутся за пределами вашего внимания и не должны вас волновать, потому что необходимая информация в простой и понятной форме уже перед вашими глазами. Со своей стороны вы можете поучаствовать в составлении краткосрочного прогноза и наблюдениях за изменениями в атмосфере, если конструкция вашего барометра предполагает наличие не одной, а двух стрелок. Дополнительную стрелку вы можете поворачивать по тому же принципу, по которому устанавливаете механический будильник. Если сопоставите ее со второй стрелкой, то через время сможете заметить, произошли ли изменения относительно этого положения – то есть, изменилось ли давление, и, если да, то в какую сторону.
- Электронный барометр
еще более прост в использовании, чем классический анероид. Чаще всего его называют метеостанцией за возможность совмещения сразу нескольких функций и достаточно подробного слежения за погодными изменениями и прогнозами. Единственная сложность, которая может возникнуть у вас при считывании показаний, это путаница среди множества цифр и значков, выводимых на дисплей цифрового барометра. Действительно, в погоне за внешней эффектностью и дизайнерскими изысками многие производители электроники забывают о том, что любое устройство должно быть в первую очередь удобным на практике. В этом и заключается главная задача эргономики корпуса и экрана барометра, а вовсе не в его футуристичном и поражающем воображение дизайне.
Электронный барометр обычно имеет корпус и гибкий датчик, предназначенный для размещения за окном. Чувствительно окончание датчика фиксирует любые изменения влажности, давления, силы и направления ветра на улице, а экран на корпусе тут же (или с минимальной временной задержкой) демонстрирует вам информацию об этом. Даже в самых простых цифровых моделях барометров можно увидеть текущее время, температуру воздуха (на улице и/или в помещении), влажность воздуха и, конечно, атмосферное давление. Последнее традиционно передано в условных «миллиметрах ртутного столба». И хотя никакого ртутного столба внутри барометра нет, но эти единицы измерения считаются общепринятыми, когда речь идет об измерении давления. Скорее всего, ваш электронный барометр не ограничивается цифровыми показателями и заодно разнообразит данные картинками-иконками, изображающими солнышко, тучки или дождик.
И напоследок осталось решить, какой же тип барометра выбрать для личного использования. Никаких жестких рекомендаций здесь быть не может, а вы вольны ориентироваться на собственный вкус, модные тенденции, стиль интерьера или просто сложившиеся обстоятельства. Главное, чтобы вам было удобно пользоваться им, а информация об атмосферном давлении и других погодных параметрах была наглядной, понятной и удобной для восприятия. Ведь первоочередная функция барометра заключается именно в этом: своевременно и максимально точно оповещать вас о состоянии окружающей среды. Ориентируясь на нее, вы сможете спланировать свой день наперед, что особенно важно для представителей подвижных профессий, увлеченных охотников, рыболовов и туристов. Для них барометр просто незаменим, а потому станет отличным подарком на любой праздник или просто без повода, как знак уважения к их деятельности.
