Чердачная лестница с люком своими руками: чертежи и пошаговые мастер-классы с инструкциями. Делаем чердачную лестницу с люком своими руками Лестница на чердак раскладная своими руками

Прежде всего, надо понимать, что чердак чаще всего используется в роли складского помещения. На нём удобно хранить временно ненужные под рукой вещи, либо громоздкие, старые предметы, а также используемые по сезонам.
Поэтому для доступа к чердачному помещению не нужна постоянная большая конструкция, которая будет занимать достаточно много места. Для доступа наверх к чердаку существуют специальные лестничные механизмы.

Особенности чердачных лестниц

• трансформеры (раскладные);
• стационарные.

И те и другие удобные, простые в установке, а главное, занимают минимум места. Самый лучший вариант, когда такой механизм невидно или она скрыт в интерьере. Ведь в дальний угол убирают вещи, которые не пригодятся длительное время.

Раскладные конструкции

Линейка производителей раскладных лестниц довольно широка, цена товара зависит от материала изготовления и функциональности.

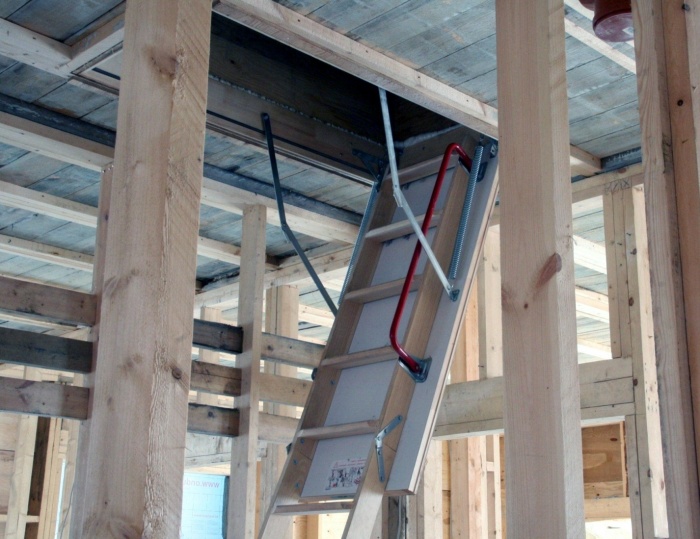

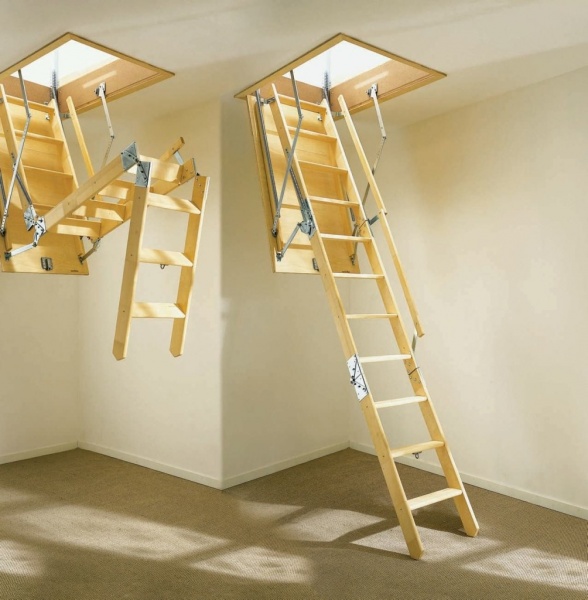

Раскладной вариант на чердак представляет собой конструкцию из 3-4 секций, которые складываются друг в друга и преобразуются в компактный блок, располагающийся под потолком.

Таким образом, она легко раскладывается при необходимости, устойчива, подняться наверх не будет проблематично. Если размеры комнаты малы даже для расположения кровати и лестничной конструкции вместе, то раскладная версия точно подойдёт в данном случае.

Трансформеры приводятся в движение специальным стержнем. Он активируется при открытии крышки люка, есть модели с пультом дистанционного управления.

Складная лестница на чердак своими руками

Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.

Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.

Подготовка

Для работы понадобятся:

Для изготовления лестницы из дерева:

• деревянные бруски;
• доски, подходящие по размеру;
• фанера;
• пенопласт;
• полиэтилен;
• навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
• доски для ступеней, прочего;
• герметик (силикон или резина).

Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.

Для монтажа люка и лестницы лучше всего использовать герметик на силиконовой или резиновой основе.

Процесс монтажа лестницы

Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.

После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции. Нужно уделить ей особое внимание.

Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.

Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).

Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.

Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.

Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней. Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа.

Первое, что должно быть изготовлено – это рама люка, в который и будет монтироваться сама лестница.

Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.

Складывающиеся части изделия соединяются готовыми петлями.

Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.

В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.

Раздвижная лестница

Если совсем не осталось места для кровати, используйте раздвижные конструкции лестниц. Они занимают ещё меньше места, действуя как трамвайный пантограф. Сложив её, получаем достаточно места, ведь всё помещается на крышке люка. Чтобы выдвинуть механизм, достаточно открыть крышку люка, и он сам встанет в нужное положение.

Для раздвижных используется только металл, ввиду особенности крепления элементов и частей. Бонусом материала из металла является возможность выбрать любой понравившийся цвет покраски.

Интерес представляет телескопическая конструкция, её можно сварить самостоятельно.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг» . Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

Использовать винтовые лестницы в качестве чердачных нецелесообразно в виду сложности конструкции. Однако в эстетическом плане выглядеть они будут эффектно.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Лестница из профильной трубы

Такую конструкцию можно сделать при помощи сварки или сборным способом (как сборка кровати). Можно сделать стационарный и приставной тип, в виде прямой, переносной и винтовой конструкции.

Для изготовления используются швеллеры 16 см., пофили 4х4 см. На балки крепятся несущие швеллеры сваркой. Из профиля делаются заготовки ступеней прямоугольной формы. Эти заготовки монтируются на направляющие и привариваются к ним.

На каркас укладываются ступеньки из массива и крепятся саморезами. А сбоку от направляющих швеллеров приваривают опоры, на которые устанавливают поручни. На ступени прикрепляют вертикальные стойки.

Можете посмотреть видео, где рассказывается о том, как правильно сделать складную лестницу на чердак своими руками.

Для дач, загородных домиков и коттеджей с мансардными помещениями компактная и легкая складная лестница на чердак становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

Виды чердачных лестниц

Чердачные лестницы могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции лестницы бывают:

• монолитными (маршевые или винтовые);
• складными (рычажные, телескопические, ножничные или откидные);
• переносными (приставные или стремянки).

Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант - монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

Лестницы-трансформеры

Для изготовления складных чердачных лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали - это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

Для лестниц выбирают твердую древесину (березу, ясень, лиственница, бук, клен). Брус необходимо выбирать не менее 2 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции.

Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

• оптимальной шириной марша является значение 65 см;
• среднее количество ступенек - 15;
• оптимальной шириной шага считается 19,3 см;
• толщина ступеней не меньше 18 мм;
• оптимальный угол наклона конструкции - 60-70 градусов.

Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

Ножничные

Такие лестницы выполняют полностью из металла. Их другое название - лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток - со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

Телескопические

В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

Месторасположение

К месторасположению лестницы предъявляется одно главное требование - она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера - если позволяют размеры помещения. В этом случае прятать ее необязательно.

Изготовление двухсекционной лестницы

Если нужно выполнить простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

• ножовка;
• стремянка;
• рулетка;
• брус толщиной 2-3 см.
• петли по ширине косоура;
• крючок, саморезы, анкера и петли.

Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

Подготовительные работы

Сперва демонтируют старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

Изготовление лестницы

Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны - минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы - она остается на виду.

Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант - лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

Трехсекционная

Наиболее компактный вариант лестницы на чердак - люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

1. Бруски 50*50 мм - 2 длинных и 2 коротких.
2. Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Механизмы открывания

Теперь стоит заняться самым сложным - созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

• куски листового металла;
• один уголок;
• две металлические полоски разной длины.

На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.

Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

Лестница

Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее - на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

Петли для маршей

Следующий этап в изготовлении лестниц - выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие - для прикручивания к лестнице.

Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз - по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

Каждая лестница, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

• мансардные складные лестницы не должны быть более 3 метров;
• ступеньки из металла следует оборудовать противоскользящими накладками;
• модели из дерева не устанавливают в слишком сухих или влажных помещениях;
• механизмы и крепления должны быть крепкими и надежными;
• время от времени трущиеся части изделия стоит смазывать.

Такие правила будут полезны при изготовлении чердачных лестниц.

Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема.

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для . Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная .

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Что такое чердак? Известно, что в наших краях чердак может стать чем угодно – складом, мастерской или жилой комнатой.

Все зависит от возможностей помещения и вашей фантазии, но одно можно сказать определённо – чердачное пространство нужно использовать. Как оборудовать вход на чердак своими руками?

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате . Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной , вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц , самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций , одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

1. Ножовка по дереву.
2. Измерительные приборы (рулетка).
3. Обычная деревянная лестница.
4. Карточные петли, ширина которых равна ширине косоура – 4 шт.
5. Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
6. Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

• Первый брусок соединяем с верхним концом лестницы при помощи петель.
• Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

Складная лестница на шарнирах своими руками

Это раскладная чердачная лестница с люком, состоящая из трёх секций , а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться , не нарушая теплоизоляции.

Необходимые материалы:

• бруски 5 x 5 см – 2 коротких и 2 длинных;
• фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку , любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров , поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

1. Металлический уголок – 2 шт.
2. Листовой металл.
3. Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга , но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

• Длинные полоски металла, шириной в 2 см – 4 шт.
• Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента . Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно . Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

• Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней .

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать , как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

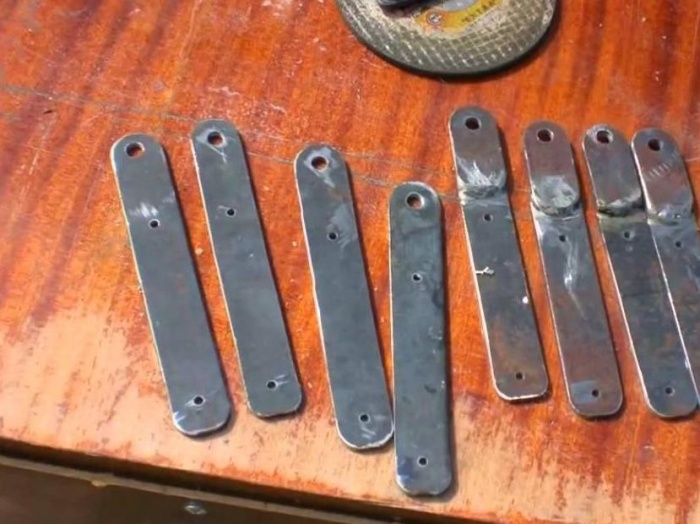

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

Необходимые материалы:

1. Металлические полосы шириной в 2,5 см – 8 шт.
2. Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку , а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим .

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Разновидности складных лестниц на чердак.

В большинстве случаев чердак используется достаточно редко. По этой причине установка массивной стационарной лестницы – далеко не идеальный вариант. Более практичное решение – это складная лестница на чердак, небольшие размеры которой позволяют максимально сэкономить свободное пространство.

Плюсы и минусы складных конструкций

В сравнении со стационарными моделями, складные чердачные лестницы обладают следующими преимуществами:

Среди недостатков стоит выделить следующие моменты:

• Сложность в изготовлении. Некоторые модели довольно трудно сделать своими руками. Для этого потребуются сложные и точные расчёты, инструменты, а также соответствующие навыки.
• Отсутствие достаточного комфорта при использовании. Подниматься или спускаться по лестнице с большим углом наклона не слишком удобно, да и поднимать массивные предметы по таким конструкциям – не самый разумный вариант.
• Невысокая грузоподъёмность. Большинство моделей не выдерживают вес больше 150 кг.

Типы раскладных лестниц

Все складные чердачные и мансардные конструкции можно разделить на несколько типов:

• ножничные;
• телескопические;
• секционные;
• откидные.

Ножничные модели

Раскладные изделия ножничного типа также именуют «лестницей-гармошкой».Такое название отлично описывает её суть: в сложенном состоянии изделие напоминает небольшой блок, а при раскладывании – расправляется по типу мехов у гармони. Чтобы расправить такую лестницу, следует потянуть за нижнюю ступень.

Ножничная модель состоит из множества небольших секций, скреплённых между собой. Поэтому размеры конструкции в сложенном состоянии – минимальны. Пожалуй, единственный недостаток данной разновидности – не слишком надёжные крепления между блоков. Поэтому с ножничной лестницей следует обращаться аккуратно и не забывать смазывать механизмы между сегментами. Принцип работы ножничной лестницы с электроприводом

Телескопические разновидности

Характерная черта данной модели – выдвижной тип секций, по типу матрёшки. То есть, самые маленькие трубки закрепляются в трубах большего диаметра, которые вставляются в ещё более крупные боковые трубы и т.д. Удерживают же секции в сложенном состоянии специальные фиксаторы, которые расположены с внешней стороны металлических балок. Чтобы сложить конструкцию, достаточно ослабить «хватку» фиксатора.

Однако, несмотря на достаточно простое устройство, такие модели встречаются редко. Причина низкой популярности – проблемы с фиксаторами. После недолгого использования, металлические фиксаторы начинает «заклинивать», что препятствует расправлению конструкции.

Секционные лестницы

Секционная раскладная модель напоминает ножничный тип, только здесь сегменты не прижимаются, а складываются друг на друга. Соответственно, при раскладывании, части расправляются и фиксируются в определённом положении.

Преимущество такой лестницы – это низкая стоимость. В качестве недостатков стоит упомянуть довольно большие размеры и массивность конструкции.

Откидные изделия

Самый необычный вариант – это откидная лестница. Данная модель имеет пару интересных особенностей:

Так как конструкция схожа с прямыми маршевыми разновидностями, угол наклона откидной лестницы около 45 градусов, что способствует максимально удобному использованию. В качестве отрицательных моментов стоит выделить:

• высокие требования к свободному пространству;
• «специфичный» дизайн (в сложенном состоянии откидная лестница выглядит не слишком приятно, поскольку она не прячется и всегда находится на виду);
• массивность конструкции.

Используемый материал

Материал играет важную роль для раскладных лестниц. С одной стороны, он должен быть прочным, с другой – иметь минимальную стоимость. Этим требованиям в полной мере отвечают лишь 2 материала – дерево и металл.

Деревянные изделия в основном изготавливаются из хвойных пород дерева, например, сосны. Такие модели обладают хорошей надёжностью и небольшой ценой. Кроме того, для создания деревянных лестниц не требуется специфических навыков или сложного оборудования. В качестве недостатков же стоит выделить следующие моменты:

• массивность изделия;
• довольно низкая грузоподъёмность (максимальный вес – 100 кг);
• небольшой срок службы.

Гораздо чаще встречаются металлические лестницы из алюминия и стали, которые ничем не уступают деревянным аналогам. В частности, к плюсам таких изделий относится:

• приемлемая стоимость;
• хорошая грузоподъёмность (до 200 кг, в зависимости от типа конструкции);
• высокая устойчивость к ржавчине и механическим воздействиям;
• долговечность;
• малый вес (у алюминиевых);
• высокая прочность.

Единственный недостаток металлических разновидностей – это сложность самостоятельного изготовления. Для работы потребуются знания по сварке и соответствующее оборудование.

Важные моменты

Любая лестница, вне зависимости от её типа, должна быть максимально удобной для использования. Поэтому при выборе или проектировании изделия, рекомендуется учитывать следующие параметры:

• оптимальная ширина пролёта – 60-70 см (без учёта несущих балок);
• рекомендуемый угол наклона конструкции – 45-60 градусов, максимальный – 75 градусов;
• среднее количество ступеней – 15 шт.;
• толщина ступенек – 2 см (± 2 мм);
• «шаг» ступеней – 17-22 см (ступеньки должны располагаться на равноудалённом друг от друга расстоянии на протяжении всего лестничного пролёта);
• при частом использовании лестницы, ширину проступи (горизонтальной части ступеньки), следует делать не менее 20 см;

Также следует обратить внимание на другие важные моменты:

• мансардные лестницы не должны быть выше 3 м, иначе существенно возрастает риск травматизма;
• на металлические ступени рекомендуется поставить противоскользящие накладки;
• деревянные модели не стоит устанавливать в слишком сухих или влажных помещениях (снижается срок службы);
• крепления и механизмы должны надёжно соединять секции изделия;
• рекомендуется время от времени смазывать механизмы конструкции.

Изготовление складной лестницы своими руками

Процесс создания лестничной конструкции не отличается особой сложностью. Но для большего удобства, его следует разделить на 2 этапа:

• подготовка к работе;
• изготовление лестницы.

Подготовительный этап

Изготовление лестницы начинается с проектирования – проведения замеров и создания чертежа. Схему рекомендуется выполнять в трёх проекциях: вид спереди, сверху и сбоку.

Важно! При этом конструкцию на чертеже следует отобразить в «расправленном» состоянии.

Также чертёж должен соответствовать следующим требованиям:

• на проекции сверху следует начертить план помещения, на котором отметить месторасположение лестницы;
• для большей наглядности, размеры элементов рекомендуется указывать в отдельных сносках;
• металлические детали отображают диагональными линиями, деревянные – завитушками (имитация деревянных «колец»).

После подготовки чертежа, закупаются необходимые материалы. Когда всё готово, стоит подготовить инструментарий. Так, для работы потребуется:

• электрическая или ручная пила;
• дрель;
• свёрла различного диаметра;
• саморезы по дереву.

Для изготовления металлической лестницы необходимы следующие инструменты:

• сварочный аппарат;
• ножовка по металлу;
• дрель со свёрлами по металлу;
• крепёжные элементы.

Чтобы конструкция могла складываться, необходимо приобрести металлические карточные петли.

Выполнение работ

Сам же процесс изготовления и монтажа довольно прост. К примеру, двухсекционная складная чердачная лестница изготавливается следующим образом:

1. несущие балки разделяются на 2 части (и длины) и соединяются с помощью металлических петель;
2. в каждой несущей балке делаются пазы для ступеней;
3. в сделанные отверстия вставляются ступеньки;
4. снизу несущих балок надеваются резиновые накладки;
5. в стене под проёмом на чердак крепится деревянный брусок;
6. верхняя часть () конструкции с помощью петель соединяется с бруском;
7. нижняя часть () прижимается к стене и крепится на крючке.

Делаем складную лестницу

1. первая тетива жёстко закрепляется на стене под необходимым углом;
2. на ней делается разметка первой ступени (шириной 12 см);
3. проводятся 2 линии, параллельные граням несущей балки;
4. отмечается линия, перпендикулярная концу первого отрезка;
5. от перпендикулярной отметки делается отступ вправо на 1 см и проводится вертикальная линия;
6. сделанная разметка отмечает начало второй ступеньки (таким же образом отмечаются следующие ступени);
7. разметка переносится на вторую тетиву;
8. с помощью петель ступени крепятся на несущие балки (на стационарной тетиве они должны подниматься, на подвижной – опускаться вниз);
9. к подвижной тетиве крепится петля и в соответствующем месте на стене для неё устанавливается крючок.

Пример откидной лестницы на чердак

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.
