Идея создания дополнительного этажа за счет переоборудования чердачного помещения появилась в XVII веке, когда впервые ее воплотил в жизнь француз Франсуа Мансар.
В наше время создание «пентхаусов» - полноценных помещений, расположенных непосредственно под крышей здания, стало обычным делом.
Наличие комнаты на чердаке – мансарды, позволяет эффективно решить следующие задачи:
- Создать дополнительную полезную площадь
- Уменьшить расходы на отопление основных помещений
- Улучшить дизайн здания
- Создать дополнительный уют
И все это при минимальных затратах.

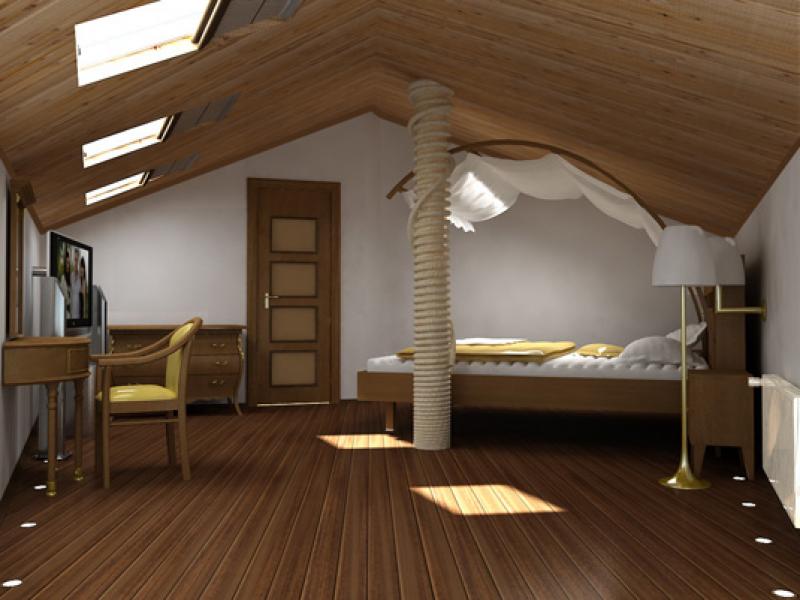

Окна на мансарде как необходимый элемент дизайна
Как правило, мансарда занимает большую часть чердачного помещения. Для ее строительства используются современные, легкие и высокотехнологичные материалы. Немаловажным и одним из основных вопросов при проектировании мансарды является задача создать максимальный уровень естественного освещения. Оптимальным решением станет использование специальных мансардных окон, без которых невозможно представить себе современное здание.
Считается, что соотношение площади остекления помещения и площади пола в основном составляет 1:10. Для детской, гостиной или студии эта пропорция должна быть выше – 1:8.
Расположение и размеры мансардных окон имеют определенное значение. Так, ширина однозначно зависит от расстояния между стропилами, и больше быть по понятным причинам, не может. Длина же зависит от трех показателей:
- Нижней границы окна (в основном 90-120 см)
- Верхней границы окна (200-220 см)
- Уклона крыши
Исходя из этих параметров, выбирается длина мансардного окна. Количество же окон должно быть не менее одного на комнату. (Исключение составляют технические помещения.) Причем, надо учитывать, что освещенность несколькими окнами будет выше, чем одним, с той же площадью остекления. Еще лучше будет, если окна расположены на разных стенах.
Виды мансардных окон
До недавнего времени широкое распространение имели глухие мансардные окна, которые представляли собой обычное деревянное окно, вырезанное в крышу. Как правило, они не открывались. Приблизительно 10 лет назад, благодаря взрывному развитию строительных технологий произошло качественное изменение этих конструкций.
Сегодня изготавливают мансардные окна из клееного бруса (и прочих видов древесины) или пластика.
- Стеклопакет пластикового мансардного окна представляет собой, как минимум, два стекла, между которыми для уменьшения теплопроводности закачан инертный газ. Некоторые производители изготовляют наружное стекло толщиной 4 мм и делают его каленым для повышения прочности, а внутреннее проходит специальную обработку для того, чтобы в случае его разрушения лист распадался на мелкие куски, не имеющие острых углов.
- Рама мансардного окна имеет возможность поворачиваться вдоль любой оси даже посредине или на 2/3 от верха. Причем, поворотные устройства могут приводиться в действие как вручную, так и с помощью пульта дистанционного управления.
Дополнительные аксессуары для мансардных окон:
- Ролетные жалюзи
- Москитные сетки
- Шторки
- Устройства микрощелевого проветривания
- Оконные оклады (для отвода воды)
Виды мансардных окон:
- Вертикального расположения.
- Наклонные.
- Для плоских крыш.
Мансардные окна - размеры и установка
Среди ведущих компаний-производителей в России стоит выделить Velux, Fakro, Roto, которые выпускают действительно качественные оконные конструкции.
Типоразмеры мансардных окон, в отличие от обычных, не бывают произвольными, а имеют вполне определенный набор величин. Их количество для каждого типа окон колеблется о 6 до 15-ти. Так же для каждого производителя характерно различие аксессуаров.
Для того, чтобы вы имели представление, как выбрать мансардные окна правильно, сразу определитесь с требованиями, которые вы к ним предъявляете. Будут ли они деревянными или пластиковыми, каким будет стеклопакет: обычным или усиленным. Какие необходимы именно в вашем случае аксессуары. В связи с необходимыми вам условиями вы подберете конкретную компанию-производителя.
Монтаж мансардных окон – дело непростое. Поэтому, рекомендуем их установку поручить именно той фирме, которую вы выбрали. Это даст вам гарантию не только на сами окна, но и на весь перечень выполненных работ.
По конструктивным особенностям:
- надставки. Как правило, это верхний дополнительный элемент окна, создающий декоративное сочетание оконной конструкции. Может быть полукруглым, треугольным.
- балконные окна. Совместно с мансардным остеклением создают переднее (иногда и боковое) остекление пространства с возможностью выхода как на балкон. Также есть вид конструкции, когда в закрытом состоянии окна повторяют уклон крыши, а в открытом верхняя часть отрывается наверх от низа, а нижняя часть открывается вперед от верха.
- световой туннель. Это вид мансардного окна, у которого нет прямого контакта с помещением. Поэтому от окна идет светоотражающий туннель (труба) в комнату, а в комнате устанавливается плафон, равномерно рассеивающий свет. Например, такой туннель можно сделать, если у вас не мансарда, а чердак, под которым есть неосвещённое пространство в помещении, но нет искусственного освещения.
- дополнительный нижний оконный элемент под мансардным окном (устанавливается в одной плоскости). Он устанавливается тогда, когда высоты кровли не хватает на 2 вертикальных окна, а одно окно не даёт достаточного освещения.
- карнизные окна. Они устанавливаются под мансардными окнами, но вертикально (также имеют поворотное открывание). Их наличие обусловлено высоким пристенком под крышей (стена). Благодаря такой конструкции человек может смотреть на окружающий пейзаж, как в обычное окно.
Типы мансардных окон
По способу открывания:
- центральная ось поворота створки. Популяризация таких окон очень велика (в основном, благодаря тому, что их можно прокручивать в обе стороны и удобно мыть).
- приподнятая ось поворота. Она устанавливается ближе к верхней границе окна (3/4 высоты).
- комбинированная ось поворота (верхняя и центральная). Верхняя ось позволяет открывать окно исключительно наружу, но до угла 45 градусов. А центральная ось позволяет поворачивать окна для удобной чистки.
- боковая ось поворота. Такие окна также называют мансардными люками.
- в балконных окнах, о которых писалось выше, нижнее окно имеет нижнюю ось поворота , благодаря чему открывается вперёд.
- открывание с помощью пульта дистанционного управления (пульт ДУ). Как правило, такие окна нуждаются в дистанционном открывании, если высота мансарды и ее крыши довольно большая, и так просто до окна не дотянуться. Либо же просто с эстетической точки зрения и дополнительного личного комфорта.
Также есть системы автоматического открывания и закрывания окон, реагирующие на дождь, дым. Их можно настраивать на определённые время.
Вы попали на распродажу мансардных окон, и перед вами стоит вопрос: «Какие мансардные окна выбрать для вашего дома?»
Вертикальные и наклонные мансардные окна
Глаза разбегаются. Тут и разные формы мансардных окон, и различные конструкции мансардных окон, и множество видов профилей, стеклопакетов и т.п.
Прежде всего, договоримся называть мансардными окна в крыше, в ее наклонном скате.
Слуховое окно
Вертикальные мансардные окна также бывают. Их можно разделить на два типа:
Первый – слуховые, или чердачные, или, как их называют классики архитектуры, «люкарны». Это конструкции, в которых стекло вмонтировано в вертикальную стенку, выступающую из крыши и соединенную с крышей двускатным навесом. Нам они не подходят: света дают мало, а возни с их устройством гораздо больше с чем с монтажом мансардных окон в готовую кровлю.
В настоящее время слуховые мансардные окна используют только на нежилых чердаках, для проветривания и освещения.
Второй тип – это треугольные мансардные окна, которые устраивают в фронтонах зданий с двускатной крышей. Собственно, они бывают и овальные, и шестигранные, и полукруглые, но для треугольных легче и стекло нарезать, и профиль подобрать, и проём в кирпичной кладке сделать. Их больше, и по преобладающему типу за ними и закрепилось такое название.
Окно на фронтоне мансарды
Света фронтонные окна пропускают также мало, для проветривания их обычно не используют. Стандартная фурнитура для распашного или откидного открывания рассчитана на прямоугольные окна, к треугольным и прочим сложной формы пристроить ее труднее, и на них фурнитура быстрее изнашивается. Поэтому мансардные окна на фронтонах обычно делают глухими и служат они, в основном, для украшения здания.
А для освещения, проветривания и других утилитарных целей лучше всего подходит мансардное окно в металлочерепицу или же в любой другой вид наклонной кровли. Хотя бы потому, что оно дает света на 40-200% больше, чем вертикальное окно.
Световой поток через мансардные окна
Общее правило подбора мансардного окна в крыше – его площадь должна быть в 8-10 раз меньше площади помещения (чем меньше угол наклона крыши, тем меньше и площадь окна). Тогда световой поток будет достаточным; в то же время не будет больших утечек тепла
Исходя из того, что ширина мансардного окна задается расстоянием между стропилами, не трудно будет рассчитать и его длину.
Второе правило – на мансарде лучше несколько малых окон, чем одно большое. Эксперты советуют: если площадь мансардного остекления превышает 1 кв. м, то лучше делать два окна, а не одно. При остеклении в 2 кв. метра - три окна; 3 кв. м – поделить на четыре окна, и т.д. Освещение будет более равномерным.
Классификация мансардных окон по способу открывания
Глухие мансардные окна
Какие есть типы мансардных окон?
Самое хорошее в глухих мансардных окнах – цена. И то – лишь теоретически. Потому что основные производители мансардных окон – , – в такой комплектации на потребительский рынок мансардные окна не предлагают. Очевидно, им это просто не выгодно. Поэтому делать их придётся по индивидуальному заказу, и цена глухого мансардного окна при этом станет сопоставимой с ценой открывающегося.
С другой стороны, зачем нам глухое мансардное окно? Мансарда – помещение непосредственно под крышей. Летом (да и зимой в солнечные дни) здесь нужно проветривание.
Лучшие мансардные окна – открывающиеся. Весь вопрос в том, какой способ открывания выбрать?
Окна с разным открыванием
Производители усердно предлагают варианты мансардных окон с открыванием вокруг центральной горизонтальной оси. Фурнитура для такого окна проще, она меньше изнашивается, т.к. окно лучше сбалансировано.
Но прикиньте, зачем вам на вашей мансарде окно, из проёма которого будет торчать горизонтально внутрь помещения половина массивной створки? Не говоря уже о том, что, при нижнем расположении ручки, вы запросто можете, при раскрытии окна, ударить себя этой «внутренней» половиной по макушке? Или, двигаясь в темноте, налететь на эту створку лбом?
Поэтому на вопрос: «Какое мансардное окно лучше?» - ответим так: раскрытие которого происходит или вокруг верхней оси, или же оси, поднятой на ¾ высоты окна (обычно фурнитура таких окон устроена так, что полностью выводит створку из рамы наружу).
Мансардное окно в ванной комнате
Исключение составляет мансардное окно в ванной комнате. Просто потому, что конструкция с открытием вокруг центральной оси и верхним размещением ручки при низком расположении окна позволяет манипулировать им, не вставая из ванны. Приятнейшее, между прочим, занятие!
Обычно такие окна монтируются на пластиковых профилях или в деревянных рамах с влагостойкой пропиткой. Часто оснащаются клапаном для приточной вентиляции.
Есть еще такая разновидность, как «люк-окно мансардное». Служит не только для освещения и проветривания, но и для выхода на крышу. Как правило, и открывается как дверь, вокруг боковой вертикальной оси – направо или налево.
Мансардное окно-люк
Но карлсоны среди нас давно перевелись; никто без особой необходимости на покатую мансардную крышу не ходит. Поэтому распашные конструкции особым спросом не пользуются.
Нужная ли механизация и автоматизация? - Мансардные окна с электроприводом и дистанционным управлением хороши в высоких помещениях. Но высота мансард редко превышает 3,5 метра. С учётом уклона стен окна размещаются и того ниже. Стоит же электропривод вместе с пультом и затратами на монтаж дороже самого окна. Так что сами решайте, какие лучше мансардные окна, - с автоматизацией или без…
Окно-балкон
Выбор мансардных окон не будет обоснованным, если вы не узнаете об еще одной их разновидности - мансардных окнах-балконах. Это конструкция с двумя створками, расположенными одна над другой. Обе открываются наружу, причем верхняя створка – вокруг верхней оси, образуя козырёк импровизированного балкона. Нижняя – вокруг нижней. Она фиксируется вертикально, превращаясь в ограждение балкона (по бокам от нее имеются складные бортики, предотвращающие выпадение человека с этого «балкона» вправо или влево).
Подойдя к такому окну, вы оказываетесь снаружи мансарды, на своеобразной лоджии. И всё это удовольствие – по цене примерно шести обычных окон! (К примеру, Velux продает окно-балкон Cabrio за 136700 руб., в то время как его аналог с обычным раскрытием стоит 23300 тыс. руб.)
Дорого? Глухие мансардные окна дешевле? Но сколько раз нам жить на этом свете?
Мансардные окна, фотогалерея
Обильное освещение из мансардных окон
Элегантное сочетание мансардных и карнизных окон
Мансардные окна - для света, фронтонное - для выхода на балкон
Все многообразие мансардных окон на одной крыше
Если мансарда больше помещения на этаже, то ей надо много света!
Совмещенный санузел с мансардным окном
Комната для сна, рабочая зона, детская или даже сауна - под всё это можно легко адаптировать мансарду. Удобство времяпрепровождения в этом помещении обусловливается правильным подходом к созданию окон. Всё-таки стеклопакет в крыше - это не только элемент декора.
Достоинства и недостатки мансардных окон
В числе достоинств мансардных окон особенно выделяют:
Правда, только одно окно в мансарде не сможет обеспечить достаточную освещённость, тем более если в ширину оно достигает всего 80 см. Чаще всего в большом помещении под крышей устанавливают 2 или 3 окна.
Отрицательными сторонами окон в крыше считают:
- усложнённый монтаж;
- значительная стоимость, которая в несколько раз превышает цену на обычные пластиковые стеклопакеты;
- просачивание через уплотнитель окна талой воды в случае ненадёжного закрепления рамы в проёме или её износа после многочисленного открывания;
- создание жаркого микроклимата внутри помещения летом;
- чрезмерное освещение, которое не всегда может нравиться даже в зимнее время.
Иногда чрезмерное освещение мансарды дневным светом может сильно раздражать
Стремясь укрыться от назойливых солнечных лучей, некоторые хозяева мансарды устанавливают на окна как внутри, так и снаружи роллеты или жалюзи для частичного или абсолютного затемнения помещения.
Застраховаться от протечки мансардного окна тоже можно. Для этого необходимо периодически смазывать и заменять уплотнитель. А ещё стоит учесть, что окна, открывающиеся вокруг верхней оси, текут значительно реже стеклопакетов с открыванием вокруг центральной оси.
Видео: плюсы и минусы мансардных окон
Разновидности окон мансарды
Мансардные окна разделяют на виды в зависимости от используемого материала, конструкции и метода открывания.
Виды по материалу
По материалу мансардные окна классифицируют на:
- деревянные;
- пластиковые;
- алюминиевые.
Когда чердачное помещение планируется превратить в спальню, детскую или гостиную, к материалу окон никаких требований не предъявляют. А в случае необходимости сделать под кровлей санузел или ванную обращают внимание на устойчивость материала к сырости и перепаду температуры, то есть сразу отказываются от деревянной конструкции.
Деревянное мансардное окно не устанавливают в комнате с повышенной влажностью
Типы по конструкции
По конструктивным особенностям окна для мансарды разделяют на следующие группы:
- надставки - это стеклянные конструкции с верхним дополнительным элементом в форме треугольника или половины круга;
Надставка удлиняет и украшает мансардное окно
- балконные окна - комбинация двух створок, одна из которых (верхняя) движется вокруг верхней оси, создавая козырёк необычного балкона, а другая (нижняя) занимает вертикальное положение и преобразуется в балконную ограду;
Окна, превращающиеся в балкон, завоевали повышенный интерес, потому что летом гарантируют беспрепятственный доступ воздуха и света, а зимой сохраняют тепло в помещении
- световой туннель - это вид мансардного окна, представляющий собой сочетание светоотражающего туннеля (трубы), идущей в комнату, и плафона, установленного в помещении и равномерно рассеивающего свет;
Наилучшего освещения и проветривания мансарды с окном в виде светового туннеля можно добиться увеличением его диаметра.
Световой туннель - это вид мансардного окна, у которого нет прямого контакта с помещением
- мансардное окно с дополнительным нижним элементом, который используется, когда высоты кровли недостаточно для установки двух вертикальных окон, а один стеклопакет не позволяет хорошо осветить комнату;
- карнизные окна - это конструкции, устанавливаемые под прямым углом в проём, сделанный в зоне совмещения стены с крышей;
Главная особенность карнизного окна - панорамный вид, ведь рама этой нетрадиционной конструкции может касаться пола
Мансардное окно последнего вида смотрится как нечто экзотическое. Создание стеклянной конструкции в эркере можно описать как сборку и состыковку обычных пластиковых окон под заданным углом. За соединение отдельных элементов в единое целое отвечает эркерная труба - специальный профиль.
Использование эркерной трубы позволяет собирать пластиковые окна в единую конструкцию под любым углом. Главное, чтобы он отличался от прямого не более чем на 180 градусов.
Виды по способу открывания
По методу открывания мансардные окна различаются:
Разновидности по расположению
Если учитывать расположение, то мансардные окна бывают вертикальными и наклонными. Первый вид стеклопакета устанавливают в торцевой области или специально подготовленных проёмах крыши, а второй - в скате кровли.
К разряду нетрадиционных мансардных окон относят окна, трансформирующиеся в балкон, световой тоннель и стеклопакет в крыше эркера.
На мансарде можно создать окно совершенно любого вида, не исключая необычной карнизной конструкции
Вертикальные оконные конструкции
Чаще всего в вертикальном положении окна вставляют во фронтоны. Основная функция фронтонных мансардных окон - придание «изюминки» интерьеру здания.
Быть хорошим источником дневного света или свежего воздуха стеклопакеты, смонтированные с торца кровли, не способны. Фронтонные окна делают глухими, дабы избежать быстрого износа стандартной фурнитуры, которая мало подходит для конструкций нетрадиционной формы.
Фронтонное окно в большинстве случаев используют те, кому не нравится сильное освещение
По сравнению с наклонными окнами, находящимися в скате кровли, фронтонные стеклопакеты лучше удерживают тепло. За счёт отсутствия наклона контакт тёплых воздушных масс с холодной поверхностью вертикальной стеклянной конструкции сведён к минимуму.
Мансардные окна, располагаемые во фронтоне, отличаются треугольной, полукруглой, овальной или шестигранной формой. Самыми простыми в плане монтажа считаются косые конструкции, то есть стеклопакеты, повторяющие вид треугольника, ведь под них гораздо проще подобрать профиль и создать проём.
Треугольные стеклопакеты в сочетании с прямоугольными - популярное решение при обустройстве мансарды
При желании вертикальные мансардные окна монтируют на скате крыши. В этом случае для конструкции находят опору - козырёк крыши, будто бы вырастающий над поверхностью ската и похожий на короб квадратной формы.
О хорошем освещении мансарды с вертикальным окном в скате крыши придётся лишь мечтать. Зато стеклянная конструкция, выступающая из кровельного полотна, открывает бескрайние просторы для декорирования.
Вертикальное мансардное окно по большей части служит украшением мансарды
Наклонные окна
Наклонные стеклопакеты, вмонтированные в скат кровли, – это идеальный вариант, если мансарду хочется хорошо проветривать и освещать. Сквозь стекло наклонной конструкции света проходит в несколько раз больше, чем через прозрачную поверхность вертикального окна.
Благодаря проникновению в мансарду с наклонными окнами большого количества света можно экономить на электроэнергии. Недаром стеклопакеты под наклоном преимущественно вставляют в месте расположения лестницы или коридора.
Наклонное окно пропускает в комнату дневной свет в избыточном количестве
К сожалению, наклонные мансардные окна могут стать причиной чрезмерного нагревания помещения в тёплое время года.
Чтобы воздух в комнате под крышей не стал тяжёлым, нужно серьёзно подходить к выбору стороны для его монтажа. Например, окно, обращённое к северу, сделает атмосферу внутри мансарды прохладной, а установка стеклопакета с южной области кровли приведёт к повышенному дискомфорту в летнее время.
Чтобы наклонное окно не доставляло неудоств, следует тщательно выбирать место его расположения
Относительно хорошее место для разме щения наклонных мансардных окон - это восточная сторона крыши. Она обеспечит приемлемое освещение комнаты в утренние часы, но не позволит помещению нагреваться в дневное время. Окно, выходящее на запад, будет давать приемлемое количество света и тепла днём, а вечером станет причиной перегрева воздуха.
Наклонное окно - это табу, если крыша не наклонена хотя бы на 25 градусов. Почти плоская кровля будет «зарастать» снегом, который станет оказывать сильное давление на стеклянную конструкцию, угрожая ей порчей уплотнителя и протечкой.
Расчёт размеров мансардного окна
При выборе размера мансардного окна стоит руководствоваться простым правилом: останавливаться на площади, которая в 8–10 раз меньше площади помещения.
Отсюда можно сделать вывод, что для крыши с маленьким наклоном подходит маленькое окно. При таком подходе к делу получится добиться проникновения в комнату достаточного количества света и застраховаться от значительных потерь тёплого воздуха.
Несколько маленьких мансардных окон лучше, чем одно огромное, рискующее испытывать чрезмерные ветровую и снеговую нагрузки. Так, по мнению специалистов, когда застеклить требуется более 1 м² крыши, целесообразнее монтировать два окна вместо одного. А в случае необходимости установить 2 м² стеклянной конструкции разумно создавать три оконных проёма.
Размеры окна могут быть любыми, но при их выборе нужно обращать внимание на площадь кровли
Ширина мансардного окна определяется расстоянием между стропильными ногами. На несущую конструкцию крыши получится установить только стеклопакет, ширина которого на 2–5 см меньше протяжённости просветов в стропильной системе. Отсюда следует, что:
Высота мансардного окна зависит от:
- степени подъёма стеклопакета над полом (от линии пола до верха окна должно быть 90–120 см);
- угла наклона кровли (чем меньше этот показатель, тем больше должна быть высота стеклопакета);
- точки расположения верхней границы окна (200–220 см).
Ширина мансардного окна определяется шагом между стропилами, а высота - углом наклона кровли
Общепринятое правило расчёта размеров окна для чердачного помещения не работает лишь тогда, когда мансарда разграничивается на несколько зон. В каждой из этих областей делают свой оконный проём.
Как застеклять мансарду, во многом зависит от области размещения оконного проёма.
Параметры окна в скате
Наклонные мансардные окна вставляют в проёмы, отступив от линии пола 90–110 см. В результате получают стеклянную конструкцию, через которую можно увидеть улицу не только в положении сидя, но и стоя.
Размеры наклонного окна должны быть такими, чтобы из него было удобно смотреть в любом положении
Стеклопакет монтируют в скат кровли так, чтобы верхняя часть рамы была отдалена от поверхности пола на 1,85–2,05 м. Это значит, что наклонная конструкция получится существенно длиннее обычной.
Устанавливая стеклопакет, требуется обращать особое внимание на размещение стропильных ног. Оконную раму вставляют между элементами несущей системы крыши, оставляя между ними и проёмом по паре сантиметров с обеих сторон.
Заметив, что шаг между стропилами чересчур большой, при установке мансардного окна прибегают к использованию добавочной стропильной ноги.
Допустимый размер окна во фронтоне
Ограничений в выборе размера для фронтонного окна не существует. В проём, сделанный стене с торца крыши, разрешается вставлять обычное окно, параметры которого идентичны параметрам фасадного окна. Хотя при желании во фронтоне можно установиться стеклопакет меньшего формата.
Максимальный размер фронтонного окна, как и обычного, – 5900x3150 мм. А минимальный параметр составляет 600x800 мм.
Фронтонное окно может быть таким же большим, как окно в стене здания
Формат окна для холодной крыши
Если мансарда не отапливается, то можно обойтись небольшими окнами, необходимыми для выравнивания температуры внутри помещения и за его пределами. Маленькие проёмы станут хорошими источниками свежего воздуха, если будут расположены друг напротив друга.
Дабы избежать такого неприятного явления, как застаивание воздуха, окна в кровле холодного типа не стоит делать крошечными. Оптимальный размер - 60x80 см.
Если мансарда не отапливается, то в ней достаточно сделать небольшое окно
Окна в холодной крыше советуют монтировать, руководствуясь следующими правилами:
- приемлемое расстояние между стеклопакетами - более 1 м;
- интервалы между окнами и коньком, карнизом и окнами должны быть одинаковыми.
Устройство окна мансарды
Самый простой набор фурнитуры состоит из ручки и регулируемого ею замочного механизма, оотвечающего за удержание рамы в одном положении.
Если ручка окна отличается верхним расположением, то она обладает следующими характеристиками:
- безопасностью, ведь за ручку, расположенную на расстоянии практически двух метров от пола, не смогут взяться дети;
- неудоством по отношению к людям среднего и маленького роста;
- невозможностью выглянуть на улицу, не согнувшись.
Ручка мансардного окна с верхним расположением - безопасный вариант
О ручке мансардного окна с нижним расположением говорят следующее:
- она удобна и для детей, и для взрослых небольшого роста;
- при её поворачивании можно случайно уронить расставленные на подоконнике цветочные горшки.
Ручка с нижним расположением подходит для окна только в случае отсутствия на подоконнике цветов
В более сложном варианте главной фурнитурой в комплекте мансардного окна выступают фрикционные петли. На них вращается створка, а место их установки - это зона чуть выше центральной части рамы по высоте. Такое расположение фрикционных петель гарантирует сток воды по плоскости поворачивающейся рамы стеклянной конструкции в сторону улицы и блокирует проникновение воды внутрь помещения.
Главной особенностью мансардного окна - креплением на фрикционных петлях - обусловлена возможность поворота вращающегося элемента конструкции на 180 градусов вокруг оси и его фиксация в заданном положении.
Способность створки мансардного окна занять особое положение превращает обслуживание конструкции изнутри в простейшую задачу.
Фрикционные петли открывают окно, поднимая его на определённый уровень
Фрикционные петли мансардного окна выполняют ещё одну роль - надёжно фиксируют створку в одной позиции, устраняя проблему самопроизвольного запирания окна.
Также к комплектации мансардного окна следует отнести металлические накладки - барьеры для атмосферных осадков.
На оклады окна для мансарды возложены две задачи: удерживать раму на крыше и отклонять от уплотнителей ручейки дождевой воды.
Мансардное окно монтируется вместе с окладом
Вид оклада обусловливается кровельным покрытием, а точнее, степенью подъёма его волны. Поэтому существует оклад специально для гладкого листового материала, мягкой битумной черепицы, шифера и любого другого строительного сырья.
Если не ориентироваться на тип оклада, то можно совершить серьёзную ошибку: мансардное окно будет заметно сильно выступать над кровельным покрытием. Результат такой оплошности плачевен, ведь мансарда станет лишаться большого количества тепла.
За счёт работы фурнитуры окно открывается и закрывается
Функции фурнитуры мансардного окна не ограничиваются прижимом и распахиванием створки. Специальным элементам стеклопакета нужно ещё и удерживать створку в открытом положении и проворачивать её при необходимости. Для выполнения этой задачи существуют подъёмные лифты и встроенные задвижки. Дополнительно для функционирования мансардных окон могут применять петли, откидывающие створку по верхней оси.
Видео: описание конструкции и устройства мансардных окон
Проекты крыш с окнами на мансарде
Чтобы дневной свет освещал каждый уголок мансарды, стоит установить окна в разных зонах и на неодинаковой высоте.
Поступив так, а не иначе, получится создать отличный визуальный контакт помещения с внешней средой и обеспечить качественное проветривание комнаты под крышей.
Впрочем, где бы не размещались мансардные окна, главное, чтобы они не создавали преград для свободного передвижения по комнате и сочетались с обликом здания.
Фотогалерея: проекты крыш с разными мансардными окнами
Три окна в одном скате крыши создают в комнате интимную обстановку
Мансардное окно во фронтоне смотрится просто и мило
Большое наклонное окно расширяет пространство под крышей
Карнизные мансардные окна оригинально освещают комнату
Несколькими окнами, посаженными близко друг к другу, можно добиться хорошего освещения комнаты
Несколько мансардных окон - хорошо, а много - ещё лучше
Удачный вариант остекления ванной под крышей - это три наклонных окна
Затею сделать во фронтоне или прямо в скате кровли окно нужно реализовывать с воодушевлением. Немного фантазии, капля упорства - и дом с мансардой будет смотреться невероятно красиво.
Обязательным условием превращения чердака в полноценное жилое помещение является устройство в крыше оконных проёмов, без которых он так и останется тёмным и неуютным. Очевидно, что в качестве их заполнения следует применять особые конструкции, способные выдержать характерные для крыши нагрузки. Такие окна называются мансардными.
Виды мансардных окон
Мансардные окна классифицируются по нескольким признакам:
- расположению;
- материалу, из которого изготовлены рамы;
- типу стеклопакета;
- способу открывания и т. д.
Расположение
Доступны два варианта мансардных окон:
- вертикальные;
- наклонные.
Вертикальное мансардное окно
Устанавливается во фронтоне либо в так называемой кукушке - выступе в крыше, имеющем вертикальную наружную стенку.
Вертикальное масардное окно не подвержено экстремальным нагрузкам
Достоинства у вертикальных окон следующие:
- на них не действуют экстремальные нагрузки, поэтому по простоте конструкции и стоимости они не отличаются от обычных фасадных окон;
- могут иметь большие размеры;
- располагаясь в нижней части помещения, такие окна в наименьшей степени способствуют утечкам тепла (тёплый воздух поднимается вверх).
Несмотря на все свои плюсы, вертикальные окна не слишком распространены. Если устанавливать их во фронтонах, центральная часть мансарды будет освещаться плохо. А чтобы установить такое окно на скате, приходится строить «кукушку», которая несколько усложняет стропильную систему и приводит к появлению потенциально опасных в плане протечек мест (примыкание к основной кровле). При этом и в «кукушке», и во фронтоне вертикальное окно даёт меньше естественного света, чем наклонное.
«Кукушку» не следует рассматривать только как обузу, на которую приходится идти ради установки вертикального окна. Такой элемент позволяет увеличить объём мансарды, потому может быть довольно уместным в небольших домах.
Наклонные мансардные окна
Устанавливаются в скатах и располагаются в одной с ними плоскости. Угол наклона ската должен составлять 15 градусов или более. Если же он этому условию не удовлетворяет (плоская крыша), следует устанавливать окно со специальным конструктивным элементом, который придаст ему необходимый уклон.
Наклонное мансардное окно обеспечивает комфортное естественное освещение помещения
Наклонные окна выигрывают по сравнению с вертикальными в том, что они дают больше света и не требуют внесения изменений в конструкцию крыши, но приходится считаться с некоторыми их особенностями:
- из-за значительных нагрузок размеры ограничены: площадь стеклопакета редко превышает 1,4 м 2 ;
- при расположении в верхней части помещения заметно увеличивают теплопотери, вследствие чего рекомендуется обращать внимание на энергосберегающие модели;
- летом могут приводить к перегреву помещения.
Последнее обстоятельство стоит учитывать при выборе местоположения окна, точнее, его ориентации относительно сторон света. Жарче всего будет в мансарде, окна которой выходят на юг или запад. Рекомендуется оснастить их жалюзи, с помощью которых можно будет регулировать инсоляцию.
В меньшей степени жару создают окна, смотрящие в восточном направлении, и совсем не создают - выходящие на север.
Материал рамы и створки
На настоящий момент выпускают алюминиевые, деревянные и металлопластиковые окна для мансарды.
Алюминиевые
Собственно, используется не алюминий в чистом виде, а его сплав с кремнием и магнием. Такая разновидность окон обладает следующими достоинствами:
- долговечность: конструкция прослужит не менее 80 лет;
- стойкость к воздействию УФ-излучения, масел, газов и кислот;
- прочность;
- негорючесть;
- презентабельный внешний вид.
Однако в жилом помещении установка алюминиевого окна будет нецелесообразной - слишком много через него теряется тепла. Такие конструкции принято устанавливать в крупных павильонах, аэропортах, выставочных залах и т. п.
Алюминиевая рама характеризуется высокой теплопроводностью, что негативно сказывается на энергосберегающих свойствах окна
Окна с деталями из алюминия нельзя устанавливать на крышах с покрытием из листовой меди: при контакте оба металла начинают корродировать.
Деревянные
Сделаны из клеёного бруса, который собирается из хорошо высушенных и потому не дающих усадку досок. Обычно используется древесина хвойных пород.
Снаружи деревянные элементы закрываются накладками из алюминия. Для установки в ванных комнатах и санузлах выпускаются деревянные окна с водонепроницаемым полиуретановым покрытием.
Деревянное окно гармонично вписывается в интерьер мансарды, отделанной древесиной
В жилом помещении именно древесина смотрится наиболее естественно. Кроме того, этот материал хорошо сохраняет тепло. Но есть у деревянных окон и существенный недостаток: они довольно дороги.
Пользователю следует принять во внимание и тот факт, что такие изделия требуют бережного обращения, поскольку деревянные элементы относительно легко могут быть повреждены. Может потребоваться уход: нужно восстанавливать лаковое покрытие в местах истирания.
Металлопластиковые
Рамы и створки таких окон изготавливаются из стального оцинкованного профиля, заключённого в оболочку из ПВХ. В пластик добавлены различные присадки, придающие ему стойкость к воздействию солнечного излучения и погодных факторов.
Металопастиковые окна при нагреве могут выделять вредные вещества в жилую зону
Металлопластиковые окна весьма практичны:
- не требуют ухода;
- более стойкие к повреждениям, чем деревянные;
- являются абсолютно влагоустойчивыми;
- стоят в 4 раза дешевле деревянных.
С интерьером жилого помещения пластик сочетается не очень хорошо. Кроме того, ПВХ может выделять в воздух вредный для здоровья газ хлорвинил, особенно при некотором нагреве (летней жары или тепла от батареи может быть достаточно). Продавцы уверяют, что вредные испарения если и есть, то в допустимых пределах, но факт остаётся фактом: в Западной Европе металлопластиковые окна в жилых домах уже давно не устанавливают.
Помимо наружных стенок, в стальном профиле имеются простенки, разделяющие внутреннюю полость на продольные камеры (не путать с камерами в стеклопакете). Чем больше таких элементов будет, тем более тёплым окажется окно. По числу камер профили делятся на:
- 3-камерные: устанавливаются в регионах с тёплым климатом;
- 4- и 5-камерные: предназначены для регионов с холодными зимами;
- 6- и 7-камерные: стоят существенно дороже предыдущего варианта, но по термическому сопротивлению превосходят их незначительно, поэтому приобретение таких окон многие считают нецелесообразным.
Количество камер в профиле подбирается с учётом климата региона
В регионах с особенно суровыми зимами специалисты рекомендуют вместо 6- и 7-камерных профилей устанавливать окна с более широким стеклопакетом.
Тип стеклопакета
Мансардные окна стремятся делать как можно более лёгкими, поэтому чаще всего их оснащают 1-камерными стеклопакетами, то есть состоящими из двух листов стекла. Реже устанавливают 2-камерные стеклопакеты (3 листа).
Для мансардных окон чаще всего используют однокамерные стеклопакеты
Стёкла бывают следующих типов:
- флоат-стекло: ещё называют термополированным, ему присуще полное отсутствие оптических искажений;
- стекло с прозрачным металлизированным напылением (I-стекло): разновидность с энергосберегающим эффектом - напыление отражает инфракрасное излучение, уносящее тепло из жилища;
- закалённое: при растрескивании образует не большие опасные осколки, как обычное стекло, а россыпь мелких, к тому же обладающих тупыми кромками;
- триплекс: двухслойное стекло с полимерной плёнкой между слоями, которая при растрескивании удерживает осколки на месте.
В триплекс-стеклопакетах между стёклами размещается полимерная плёнка, что повышает его ударопрочность
Стеклопакеты с I-стёклами заполняют инертными газами - ксеноном, аргоном и др., что вкупе с напылением даёт увеличение термического сопротивления на 30%.
Стеклопакеты из обычных стёкол без напыления с заполнением инертным газом вопреки заверениям недобросовестных изготовителей не являются энергосберегающими. Такой стеклопакет окажется теплее обычного с воздушным заполнением не более, чем на 2%, так что переплачивать за него не следует.
Способ открывания
Чаще всего мансардное окно является поворотным, то есть его створка поворачивается вокруг горизонтальной оси. Применяются петли с фрикционным тормозом, благодаря которым открытое окно можно зафиксировать в любом положении.
Горизонтальная поворотная ось может располагаться в одном из четырёх исполнений.
- На расстоянии в 2/3 или ¾ длины окна от его низа. Такие конструкции называют окнами с приподнятой осью. Это оптимальное решение для окон большой длины, которые в среднеподвесном исполнении при открывании перегораживали бы половину мансарды. Есть модели с пневматическим приводом, который выдвигает створку наружу, так, чтобы её верхняя часть внутрь помещения не выступала. Применение приподнятой оси позволяет за счёт увеличения площади окна добиться большей освещённости, однако наружное стекло в таком случае мыть достаточно сложно.
- Вверху окна. Изделия с верхней поворотной осью, как и среднеподвесные, имеют обычные размеры. Они удобны тем, что при открывании вся створка оказывается снаружи мансарды, соответственно, ничто не мешает подойти к окну вплотную. Но при такой конструкции мыть стекло снаружи также довольно затруднительно.
- Вверху и посредине. Этот способ открывания является наиболее практичным. Если окно нужно помыть, его открывают как среднеподвесное, в остальных случаях - как с верхней осью.
- Посредине рамы. Такие окна называют среднеподвесными. Они являются наиболее распространёнными и имеют самую низкую стоимость.
Достоинство последнего решения состоит в том, что пользователь может легко вымыть наружное стекло, повернув створку на значительный угол. Недостаток - верхняя часть створки в открытом положении выступает в помещение, так что подойти к окну вплотную нельзя, а кроме того, об створку можно удариться.
У каждого из вариантов расположения поворотной оси есть свои преимущества
Ручка на поворотной створке может быть размещена как снизу, так и сверху. Если край окна расположен не слишком высоко, верхняя ручка является более предпочтительной: маленький ребёнок не сможет открыть створку и на подоконнике можно будет расставить цветы. Если же окно слишком длинное и до верха без табурета не дотянуться, следует устанавливать ручку внизу.
Выпускаются и распашные мансардные окна, открывающиеся подобно обычным. Такие модели используют, если необходим выход на крышу. Их оснащают пневмоамортизатором, который не даёт порывам ветра захлопнуть створку.
Видео: как выбрать тип открывания мансардного окна
Опции
В конструкции мансардного окна могут присутствовать:
- Вентиляционный клапан. Устанавливается в верхней части, может открываться и закрываться независимо от положения створки.
- Система удалённого управления. Окно с такой опцией приобретают в том случае, если его предполагается установить высоко относительно пола мансарды. Устройство удалённого открывания может быть механическим - в этом случае пользователь открывает окно при помощи прикреплённого к нему шеста и электронных пультов. Во втором случае створку открывает электро- или пневмопривод (второе - для помещений с повышенной взрывоопасностью), а пользователь управляет всеми процессами путём нажатия кнопок.
- Датчик дождя, по сигналу которого оснащённое приводом окно закроется автоматически в случае непогоды.
- Две расположенные друг над другом створки, при открывании которых окно превращается в балкон. Нижняя играет роль балюстрады, верхняя - навеса.
Открывать и закрывать окно можно с помощью пульта
Тип оклада
Оклад - это деталь, которая обеспечивает герметизацию зазора между рамой окна и кровельным покрытием. Профиль нижней части оклада должен соответствовать рельефу кровельного материала, иначе мансардное окно будет слишком сильно выступать за плоскость крыши.
Таким образом, выпускаются различные оклады для:
- мягкой кровли, не имеющей волны вовсе;
- металлочерепицы;
- профнастила с различной высотой волны;
- ондулина;
- керамической черепицы.
В маркировке мансардного окна тип оклада обычно обозначается той или иной литерой.
Видео: мансардные окна - плюсы и минусы
Размеры мансардных окон
В отношении мансардных окон существует размерный ряд, который принято считать стандартным:
- 54х83 см;
- 54х103 см;
- 64х103 см;
- 74х103 см;
- 74х123 см;
- 74х144 см;
- 114х144 см;
- 134х144 см.
Размеры мансардных окон зависят от конструкции
В модельном ряду у разных производителей могут иметься свои типоразмеры. Кроме того, окно может быть изготовлено по заказу с любыми размерами, какие будут удобны покупателю.
Для того чтобы вокруг окна можно было закрепить утеплитель, исключив тем самым его промерзание и конденсацию влаги, ширина рамы должна быть на 12 см меньше расстояния между стропилами. При необходимости этот параметр можно сократить, но менее 8 см он быть не должен. Отсюда следует вывод: подбирать окно нужно на этапе проектирования крыши - тогда проектировщик в соответствии с выбором заказчика назначит шаг расположения стропил.
Размеры мансардных окон и их количество подбирают таким образом, чтобы на каждые 8–10 м 2 пола приходился 1 м 2 остекления.
Чтобы в окно было удобно смотреть, его низ следует размещать на высоте 90–120 см (эта величина принимается в расчёте на сидящего человека), а верх - на высоте 200–220 см от пола. При пологом скате следовать данному требованию затруднительно, так как окно в этом случае должно будет иметь значительную длину. Решение состоит в следующем: применяют изделия с так называемым клином, благодаря которому окно располагается под более крутым углом.
Чем меньше угол ската кровли, тем длиннее должно быть окно
Если же окно находится в верхнем скате ломаной крыши, где через него всё равно ничего не будет видно, то его стремятся расположить ближе к коньку, чтобы минимизировать воздействие сходящего снега и стекающей воды.
Монтаж мансардных окон
Для установки окна между стропилами прибивают два поперечных бруса того же сечения, что и стропильная нога. На скатах с большим уклоном верхний брус можно не устанавливать - вместо него раму просто прикрепляют к обрешётке.
Перед началом монтажа необходимо разъединить раму и створку
Перед установкой окно следует разобрать, отсоединив створку от рамы. Эту операцию нужно совершать с большой осторожностью и после тщательного изучения инструкции изготовителя. В противном случае можно повредить петли.
Фиксация производится посредством монтажных кронштейнов, которые одной стороной прикручиваются к раме, а другой - к монтажному брусу. Кронштейны имеются в комплекте.
Над окном обязательно нужно установить дренажный жёлоб - по нему вода будет обтекать проём. Данная деталь имеется в комплекте не всегда. Если жёлоба нет, в этом качестве можно применить сложенную вдоль пополам полосу гидроизоляционного материала.
Жёлоб, устанавливаемый под окном, предназначен для отвода конденсата
Технология герметизации зазора вокруг окна во многом определяется видом применяемого кровельного материала. Необходимо точно следовать инструкции производителя, не пытаясь её упростить, иначе через окно в помещение будет просачиваться вода.
Чтобы мансардное окно служило исправно, следует уделить внимание не только наружным, но и внутренним работам:
- Необходимо правильно закрепить откосы: нижний - вертикально, верхний - горизонтально. Такое их расположение обеспечит обдув тёплым воздухом, без которого стекло будет покрываться конденсатом.
- Откосы следует утеплить толстым слоем минеральной ваты. Если вместо неё применить тонкий «Пенофол» или что-то ещё в этом роде, как это по незнанию иногда делают, на откосах зимой будет появляться конденсат. Минвату необходимо защищать от проникновения влаги пароизоляцией.
- Аналогичным образом нужно утеплить боковые промежутки между рамой и стропилами.
- Под окном необходимо установить батарею отопления.
При задувании швов пенополиуретановым герметиком (монтажная пена) наносить его следует понемногу, в несколько приёмов. Этот состав при отвердении значительно увеличивается в объёме, так что если нанести его обильно, он может перекосить раму.
Нарушение порядка установки элементов и узлов комплекта приведет к негативному результату
При монтаже окна не применяйте оклад, уплотнители или иные детали от других моделей, даже если они кажутся вполне подходящими по размерам. Возможны незначительные, неопределяемые визуально отклонения, из-за которых оконная конструкция будет пропускать воду.
Видео: установка мансардного окна на готовом объекте
Производители мансардных окон предоставляют покупателям самый широкий выбор, выпуская продукцию в весьма разнообразном исполнении. Главное, перед установкой тщательно обдумать все конструктивные особенности, чтобы выбрать наиболее подходящую для своего жилья модель. Надеемся, изложенные советы помогут в этом.
