Радиоэлектроника и телеэфир: просто о сложном
Самое главное для любой антенны - её способность взаимодействовать с сигналом, распространяемым в эфире.
В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов :

Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:
- Всеволновая (частотнонезависимая)
Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

- Логопериодическая диапазонная
Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

- Дециметровая зигзагообразная
Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.
Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.
Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:

Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.
Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум - следует симметрично присоединить несколько металлических прутьев из того же металла.
Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.
Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.
Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.
Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:
- антенный кабель;
- несколько жестяных банок;
- саморезы;
- штекер;
- изолента;
- отвёртка;
- деревянная рейка;
- медная проволока.
Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.
Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

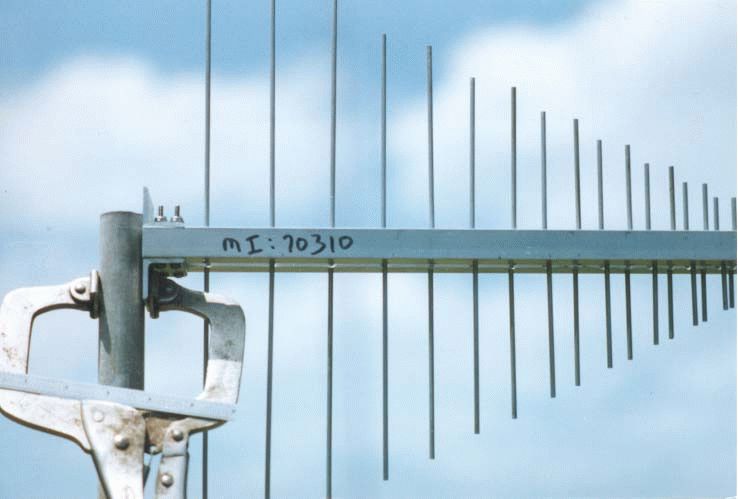

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.
Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:
- Начало расчёта длины диполей выполняется со второго по длине.
- Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
- Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.
Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.
Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.
При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.
Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»
Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.
Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.
Конструкция зигзагообразной антенны состоит из следующих элементов:
- штанга;
- полотно проволочное;
- металлические пластины для крепления полотна;
- поперечные рейки;
- диэлектрические пластины и прокладки;
- крепёжная плата;
- фидерная линия;
- пластина питания.
Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.
Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.
Варианты самостоятельного изготовления телевизионных антенн на фото
Существуют и другие типы антенн, подходящих для самостоятельного изготовления - волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.
Самостоятельное изготовление антенны для дачи на видео
Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать — отключили кабельное ТВ. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и обнаружили, что забыли купить антенну для телевизора – ни один канал не работает. Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками из подручных материалов, ведь вероятнее всего причина поломки именно в данном устройстве. Далее мы рассмотрим наиболее простые варианты изготовления, для которых потребуется минимум подручных деталей и времени.
Идея №1 – Пивные банки в ход!
Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое вам удастся поймать - 7, но эта цифра может заметно варьироваться в зависимости от региона, особенностей рельефа местности и расстояния до ТВ вышки.
Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:
- 2 маленьких самореза, именуемых также «клопами» (не нужны, если у вас есть паяльник);
- 2 подготовленных пивных банки (пустые, вымытые и высушенные);
- от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
- паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
- шуруповерт;
- деревянный тремпель (вешалка);
- изолента либо скотч.
Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.
Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:
- Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать неглубокий круговой надрез и снять верхний слой изоляции. Открыв доступ к экрану, сворачиваем его в один жгут. После этого срезаем средний изоляционный слой, оголяя медную жилу кабеля на несколько см. На втором конце провода должен быть обычный антенный штекер.
- Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей и емкости объемом 0,5 и 0,75 литров.
- Подводим контакты. На данном этапе скрученный экран кабеля закрепляется на одной банке, а сама медная жила на другой. Фиксация осуществляется клопами с помощью шуруповерта или обычной отвертки. Однако рекомендуется крепить провод не клопами, а с помощью паяльника. Результат должен выглядеть так:

- Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель или обычная вешалка. Она ни в коем случае не должна быть изготовлена из проволоки или металла. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать и стабильно ловить сигнал.

- Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства и его положением, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для их работы. На этом технология создания прибора завершается.

Как Вы видите, весь процесс довольно простой и не представляет собой ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна или на выносной мачте. В индивидуальных случаях расстояние между банками можно сделать большим или меньшим.
Наглядная видео инструкция по созданию простой антенны из банок
Идея №2 – Используем проволоку
Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.
Все что Вам нужно для изготовления, это:
- усилитель (подойдет из старого устройства, например, неработающая или разобранная антенна);
- два куска проволоки по 180 см, желательно выбирать толстую и жесткую, чтобы ветер не повредил устройство;
- кусок металлической (либо деревянной) пластины 15*15 см;
- электрическая дрель с набором сверл (желателен сварочный аппарат);
- маленькие болтики;
- молоток;
- железная труба;
- телевизионный кабель подходящей длины со штекером (продается в радиомагазинах, стоит не дорого, можно снять с нерабочего устройства).
Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.
Идея №3 – Домашнее HDTV устройство
Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц. Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее в специализированном магазине, однако некоторые штекеры уже содержат в себе эту деталь.
Хотя, в сети существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею, это заметно повысит ваши навыки сборки самодельных антенн.


Из материалов Вам понадобятся:
- Скотч
- Картон
- Канцелярский нож
- Фольга
- Степлер
- Ножницы
- Маркер
- Рулетка
- Клей (карандаш или ПВА)
Подготовив весь этот школьный набор, переходим к делу!
Для начала необходимо срисовать (либо распечатать на компьютере) данную схему:


Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:





После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.


Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала для самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.



Приклеиваем запчасти на прямоугольник, и когда клей схватится, сверлим отверстия под телевизионный кабель.


Подключаем трансформатор и кабель с помощью скруток, скотча или паяльника. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро размокнет от использования на улице.
Сборка цифровой антенны из ТВ кабеля и картонной коробки
Еще один вариант мощного устройства, сделанного в домашних условиях:
HDTV антенна из подручных средств
Идея №4 – Квартирный вариант
Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.
Для изготовления устройства Вам понадобятся следующие материалы и инструменты:
- 4-х метровый провод из меди, сечением 4 мм.кв;
- доска произвольной толщины, длиной 55 см и шириной 7 см;
- саморезы по дереву;
- линейка либо рулетка;
- простой карандаш;
- шуруповерт;
- паяльник;
- антенный штекер.
Итак, сначала, переносим чертеж на заготовку и сверлим отверстия в доске:
Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.
Далее провод из меди необходимо выпрямить и разрезать на 8 равных кусков по 37,5 см.
Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке). Для этого используйте острый нож, отлично подойдет канцелярский.
Отрезаем еще 2 куска провода длиной по 22 см и делим их на 3 равных части, слегка сгибаем и в этих местах, опять-таки, снимаем изоляцию.
Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).
Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.
На этом процесс изготовления заканчивается. Выбираем подходящее место и направление, где прием сигнала наилучший, и устанавливаем устройство.
Мы постарались отобрать наиболее простые инструкции. Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели придумывают все новые и новые варианты изготовления, используя, например, медные и алюминиевые трубки, диски, электроды… Выбор компонентов для сборки обычно обуславливается только их доступностью, поэтому не бойтесь экспериментировать и придумывать свои, оригинальные методы изготовления.
Похожие материалы:
1.Телевизионная антенна ДМВ своими руками
1.
Кольцо-коаксильный кабель РК75 длинной 530мм.
2.
Петля-коаксильный кабель РК75 длинной 175мм.
3.
К антенне.
Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.
2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.

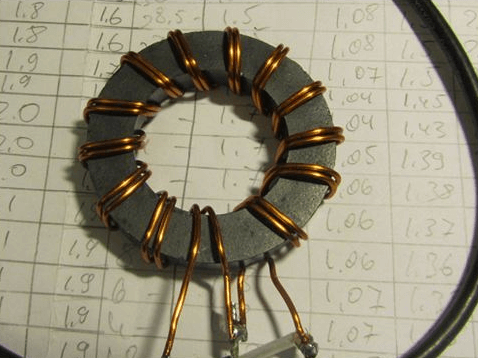

Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:
3. Телевизионная логопериодическая антенна (ДМВ) своими руками.


А.
Мачта
В.
Металлическая пластина (размеры 87х30х5)
С.
металлические трубки d 16…19мм
D.
текстолитовая пластина (размеры 87х30х5)
E.
оплетка
F.
коаксильный кабель
G.
центральная жила
7,6,5,4,3,2,1. вибраторы
Сборка
1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:
№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2
6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.
7. Прикрепить антенну к мачте.
Антенна от пользователя Евген
:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.
Под дециметровым диапазоном понимаются частоты вещания телевидения, включая цифровое. Некоторые антенны сегмента просты, иные сложной конструкции. Назначение агрегатов принимать горизонтальную поляризацию с вышек. Сегодня рассмотрим, как сделана ДМВ антенна своими руками.
Простая конструкция антенны с центральной частотой 500 МГц
Антенна ДМВ, описанная журналом Радио №3, 1991 год, не однажды изуродована, сегодня решили воскресить изделие, дабы читатели могли пользоваться. Выполнена схема частичного зигзага. Идет парно с конвертером, предназначена вести прием ДМВ на метровый вход телевизора. Помнящие советскую технику, знают: на задней стенке ТВ два гнезда. Дециметровый диапазон государством не использовался. Вещали региональные каналы.
Изготавливаем квадратную рамку из 75-омного кабеля стороной, равной четверти длины волны. Берем 500 МГц – получаем 12,5 см. Рамка крепится одним углом вниз на основании диэлектрического материала:
- Верхний угол кабеля зачищен. Снимаются изоляция, экран протяженностью 10 мм.
- В нижнем углу провод берется с запасом пару сантиметров. С избыточных участков снимается изоляция, затем спаиваются экраны, образуя электрический контакт. Внутренняя жила просто висит в воздухе.
- Крепление антенны к основанию ведется луженой проволокой диаметром 1 мм. Дополнительно усиливает контакт между экранами в нижнем углу.
- В остальном получается квадрат, стоящий на одном углу, который прикреплен к основанию.
Углы квадрата слегка сглаженные. Ведите крепление проволочными скобами по месту, образуя прочную конструкцию. Можно варьировать длину стороны квадрата согласно своим потребностям. Настроить резонанс на частоту вещания телевидения. При необходимости вешается экран на расстоянии 10 см с обратной стороны пластины на расстоянии 10 см. Суммарно до антенны дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются, определяясь длиной волны.
Экран-рефлектор крепится четырьмя стойками, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает со строительной осью антенны. Позволит вести прием с одного направления, избавляет от части помех. Шаг полезен, если имеется эффект многолучевости. Одновременно введение экрана примерно вдвое повышает коэффициент усиления антенны. Конвертер сегодня смотрится неуместно. Усилитель ДМВ антенны пригодится, если сигнал слабый, вышка далеко.
Несложно заметить: конструкция громоздкая. Кабель на 75 Ом рассчитан на советскую технику. Общепринятый стандарт телевидения. Сегодня устройства работают, питаемые кабелем волновым сопротивлением 50 Ом. Следовательно, перед тем, как сделать ДМВ антенну, требуется подыскать. Если усилитель вдобавок сможете сделать, хорошо! Получится антенна ДМВ активная.
Самая простая конструкция ДМВ антенны
Гораздо проще использовать коаксиальный кабель, создав четвертьволновый вибратор. Находим частоту приема. Московский первый мультиплекс использует 559,25 МГц, отсюда вычисляем длину волны.
Значит, зачищать будем на 13,4 см. Сопротивление четвертьволнового вибратора близко 40 Ом. Учитываем факт, при согласовании просто втыкаем в ресивер цифрового телевидения, приделав предварительно f-разъем иди другой необходимый коннектор. Зачищаем только внешнюю оболочку, экран. Четвертьволновый вибратор располагаем горизонтально для лучшего приема. Конструкцию соберут школьники, нашедшие 20 рублей на провод, ножик, коннектор. Самая простая ДМВ антенна своими руками, для сравнения, за покупную просят порядком больше деревянных.
Не ожидайте больших подвигов, избегайте тащить на крышу. Не наружная антенна ДМВ. С гарантией усилит прием обычного ресивера. Нет времени мастерить – попробуйте простой способ.
Антенна ДМВ – 855 МГц
Размер антенны должен соответствовать 69-му каналу Восточной Европы, входит и Россия. Видео транслируется на частоте 855,25 МГц, звук - 861,75 МГц. Насколько можно судить, контур настроен на 857 МГц. Для изготовления понадобится изрядный кусок провода волновым сопротивлением 75 Ом. Из 53 см делаем кольцо с разрывом, откуда будем снимать сигнал. Обратите внимание: экран сигнальный. Прикрепим согласующее U-колено кабеля 75 Ом длиной половину волны – 175 мм.

Делается следующим образом:
- один конец внутренней жилы U-колена сажается на сигнальный провод, кабеля, идущего к ресиверу, также на одну сторону экрана антенны;
- второй конец внутренней жилы U-колена сажается на противоположный конец экрана антенны.
В результате добавленный отрезок линии уравнивает сопротивление круглого контура и кабеля, идущего к ресиверу. Чтобы из устройства получилась антенна для цифрового телевидения ДМВ, нужно настроить на частоту мультиплекса. Порядок действий поясним основательно:
- Длина U-колена равняется половине длины волны мультиплекса.
- Диаметр рамки равен четверти волны мультиплекса.
Длину волны мультиплекса можно узнать в интернете, местных газетах. Чтобы принимать вертикальную поляризацию, рамку поверните на 90 градусов разрывом вбок. Сможете уловить сигнал раций. Самые простые наружные антенны ДМВ.
Всеволновая антенная ДМВ-МВ
Антенна МВ-ДМВ дает малое усиление, покрывая каналы 1-41 за небольшим исключением. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездочного вибратора метрового.

Суммарная длина устройства составляет 64,7 см. Начнем передним краем! В дециметровой части приютились 5 директоров, один двойной рефлектор. Если считать спереди, имеют длину и удаление друг от друга:
- Длина 19,9 см - удаление от переднего края нуль.
- Длина 20,2 см - удаление от первого директора 13,9 см.
- Длина 20,4 см - удаление от второго директора 13,2 см.
- Длина 21,2 см - удаление от третьего директора 6,3 см.
- Длина 31,4 см - удаление от четвертого директора 2,2 см.
- Длина рефлектора 34,9 см - удаление от пятого директора 7,7 см.
Обратите внимание: рефлектор состоит из двух проволок, одна над другой с перемычкой, серединой сидящей на центральной оси ТВ антенны ДМВ. Высота перемычки 10 см. Пятый директор вида вытянутой овальной рамки, верхний виток которой в центре крепится к оси антенны. Разомкнутая часть пятого директора послужит для параллельного подсоединения метровой части, крепящейся вертикально в задней части антенны.
Метровая часть представляет собой 6 лучей, разорваны по вертикальной оси симметрии. Один расположен горизонтально. Лучи базируются по три штуки на элементах двухпроводной линии шириной 5 см. Если смотреть сверху, загибаются зеркально вперед. Угол между лучами составляет 120 градусов. Если смотреть спереди, получается правильная шестилучевая звезда с угловым расстоянием между прутками 60 градусов. Длина каждого 108 см. Для соединения конструкции, центром сидящей на оси антенны, послужит двухпроводная линия суммарной длиной 91,5 см, идущая прямиком на 5-й директор (нижний разомкнутый виток).
Линия на 11 см уходит дальше звезды вверх. Идет деталь полукругом, начинаясь у 5-го директора, заканчиваясь у звезды вертикально. На расстоянии 11 см, теперь в сторону директора расположены две точки распайки коаксиального кабеля 75 Ом, идущего на телевизор. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны, чтобы волны диапазонов не смешивались. Метровые легко проходят от звезды до кабеля, в дециметровую часть не идут, наоборот, от 5-го директора сопротивление мало для высоких частот, непреодолимо для длинных.
Антенны телевизионные ДМВ-МВ изготавливаются из материала, обеспечивающего нужные прочностные характеристики. Центральная жила кабеля сажается на один провод двухпроводной линии, экран – на другой. При необходимости добавляется согласующее устройство. Тяжело применить U-колено, диапазоны разные, автор изобретения пишет: особых отражений мощности не наблюдается.
Прочие антенны ДМВ диапазона
Антенна ДМВ логопериодическая является устройством широкополосным. Ловит весь диапазон. Напоминает конфигурацией волновой канал, отличается тем, что директора расположены по иному математическому закону, давшему название конструкции антенне ДМВ. Директоры очертим треугольником. ДМВ антенна Дельта Н111-01 сделана подобным образом. Обеспечивая широкополосность.
Антенна для ДМВ своими руками делается из подручного материала, можно приспособить многие металлические предметы. Указанные конструкции часть всех схем, лучше всего сегодня действуют узкоспециализированные устройства. Цифровые мультиплексы вовсе занимают одну частоту. Антенны телевизионные ДМВ-МВ становятся ненужными.
Желаем удачи радиолюбителям, помощь Фортуны понадобится, учитывая несуразность статей на тему конструирования. Не претендуем на идеальность, но хотя бы стараемся!
В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.
Антенны для телевизора своими руками
Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.
Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.
Простая дециметровая антенна своими руками
Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.
Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема .
После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.
Цифровая антенна «восьмерка» своими руками
Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.
Для ее изготовления понадобится подготовить:
- телевизионный кабель;
- коробочку;
- рулетку;
- фольгу;
- клей;
- скотч.
Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.
Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.
Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.
Теперь следует подготовить основной кабель , который будет подключаться к телевизору.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.
На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.
Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.
Самодельная антенна из банок
Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

В первую очередь следует подготовить кабель , убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.
Теперь следует подготовить банки . К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.
После этого банки нужно с помощью скотча нужно прикрепить к вешалке . Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.
Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.
Комнатная антенна для ТВ «Ромб»
Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.
Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.
После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик . Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.
Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.
Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель . В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.
Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.
