Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований. Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк. Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации.
Что такое ростверк в строительстве
Среди различных типов фундаментов широко используется ростверковый. Ростверк - это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания. Опытные застройщики, осуществляя , объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью. В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции.
Главное назначение силовой обвязки:
- обеспечение фиксированного положения фундаментных опор;
- равномерное распределение передаваемых зданием нагрузок на колонны.
- формирование надежной опорной поверхности для возведения стен и перегородок.
Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги.
Ростверковая основа обладает комплексом серьезных преимуществ:
- позволяет осуществлять строительство зданий на проблемных грунтах;
- обеспечивает устойчивость строений;
- не требует выполнения трудоемких земляных мероприятий;
- не зависит от глубины расположения водоносных слоев.
Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны:
- сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор;
- необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы.
Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента.
В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям:
- уровню расположения;
- используемому для постройки материалу;
- конструктивным особенностям.
Остановимся детально на особенностях каждой разновидности ростверка.
Разновидности ростверка по расположению
Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.
Возможны следующие варианты:
- висящий фундаментный пояс;
- возвышающийся ростверк;
- мелкозаглубленная основа.
Рассмотрим каждую разновидность.
Возвышающийся над уровнем грунта
Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:
- соорудить возвышающуюся ростверковую основу на проблемных грунтах;
- исключить влияние сил морозного пучения почвы;
- избежать развития сырости за счет вентиляции пространства под постройкой;
- сохранить положение фундаментных опор при подвижках слоев грунта.
Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.
Минусы конструкции:
- увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
- необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
- повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.
Желая соорудить высокий ростверковый пояс, разберитесь, как правильно , чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.
Расположенный на нулевой отметке
Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.
Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы Она выполняет важные задачи:
- предотвращает отрицательное влияние морозного пучения грунта;
- не позволяет скапливаться талой воде и осадкам под ростверковой основой;
- герметизирует зазор под горизонтальной балкой ростверка.
Для повышения прочностных характеристик конструкции и защиты от влаги производится и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.
Заглубленный в почву
Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:
- Подготовку приямка, расположенного между опорными колоннами.
- Выравнивание основы траншеи.
- Подсыпку гравийной подушки.
- Монтаж щитовой опалубки.
- Сборку и установку арматурной решетки.
- Заливку бетонного раствора.
Бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.
Основное отличие такого варианта состоит в расположении ленты ниже уровня земли Классификация ростверка по виду применяемого стройматериала
Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:
- бетон, усиленный арматурной решеткой;
- металлопрокат различного сечения;
- высушенная и обработанная древесина;
- марочный бетон без арматуры.
Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.
Монолитный железобетонный ростверк
По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.
Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:
- повышенной нагрузочной способностью;
- продолжительным периодом эксплуатации;
- высоким уровнем надежности;
- достаточной жесткостью;
- способностью воспринимать увеличенные сжимающие нагрузки.
Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.
Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке Конструкция из металла
Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:
- Нарезку заготовок из швеллера или двутавра.
- Установка профильного проката на торцы колон.
- Сварку отдельных балок в общий контур.
Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.
Ростверковая основа из древесины
Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:
- тщательно высушите материал;
- пропитайте древесину антисептиками;
- гидроизолируйте поверхность балок рубероидом.
Ресурс эксплуатации зависит от качества подготовки материала.
Бетонный ростверк
Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка.
Конструктивные разновидности фундамента с ростверком
Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:
- сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
- цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
- комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.
Выбор оптимального варианта определяется требованиями проекта.
Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов.
Часто на при строительстве различных сооружений не делается в общем понятии этого слова. Вместо этого по периметру и под будущими стенами вбиваются сваи на определенную глубину. Но иногда возникает опасность того, что они начнут «гулять» при осадке грунта. Как же защититься от этой проблемы? На такой случай уже давно изобретен способ, который поможет избежать этой беды, и известен он как ростверк. Что это такое, как его выполнить и насколько сложна подобная работа – именно в этих вопросах сегодня мы и будем разбираться. И начнем, конечно же, с общей информации.
Читайте в статье
Ростверк – что это такое и для чего он предназначен
Для начала имеет смысл понять, что такое ростверк, что конкретно вкладывается в это понятие. По сути, это специальная обвязка вбитых или вкрученных свай фундамента, которая может быть выполнена из любого материала. Но, например, для он совершенно не обязателен. В подобных сооружениях его роль на себя берет нижний венец бревен.
Нужно отметить, что прочность свайного фундамента с ростверком в разы выше, чем при его отсутствии. Иногда бывает, что без него вообще обойтись нельзя. Интересно то, что многие занимаясь строительством на участке и изготавливая ростверк на даже не подозревают о том, как это называется.
При этом одни придумывают такой работе свои названия, а другие и вовсе причисляют это к фундаменту или к самой постройке. А между тем это отдельный промежуточный и конструкционно необходимый этап. А после, если спросить, как выполнялась работа, они могут даже удивиться: «Ростверковый фундамент? Что это такое вообще? У меня обычные сваи». Надеемся, что после сегодняшнего обзора у наших читателей таких ситуаций не будет.
Из какого материала можно сделать ростверк для свайного фундамента
Ростверк может быть выполнен из различных материалов. Здесь все зависит от назначения и размера , а также от грунта, на котором оно будет находиться. Он может быть:
- Металлическим – применяются различные тавровые и двутавровые балки;
- Деревянным – это может быть или бревна;
- Бетонный или железобетонный – для этого делается опалубка, которая и заливается раствором.
Разберем эти виды более детально.
Изготовление свайного фундамента с монолитным ростверком и его особенности

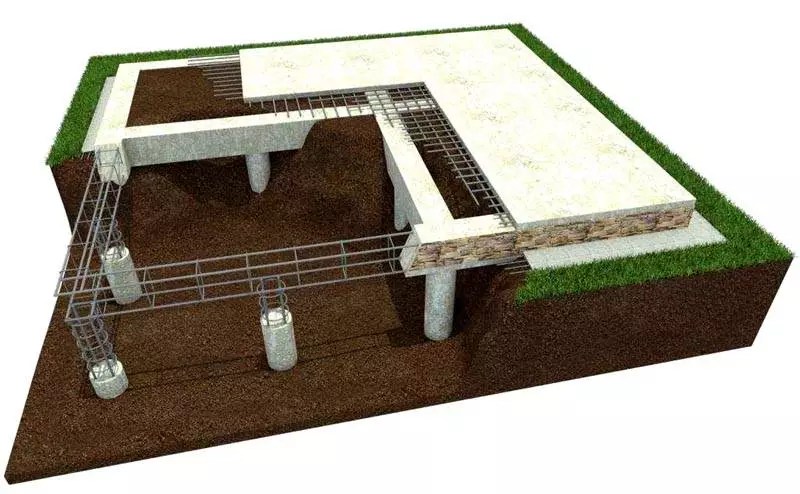

Сам монолитный ростверк может быть двух разновидностей:
- – такой свяжет единым основанием все сваи фундамента;
- – сваи будут связаны по периметру и несущим стенам полосой. Получается некое подобие приподнятого привычного фундамента.

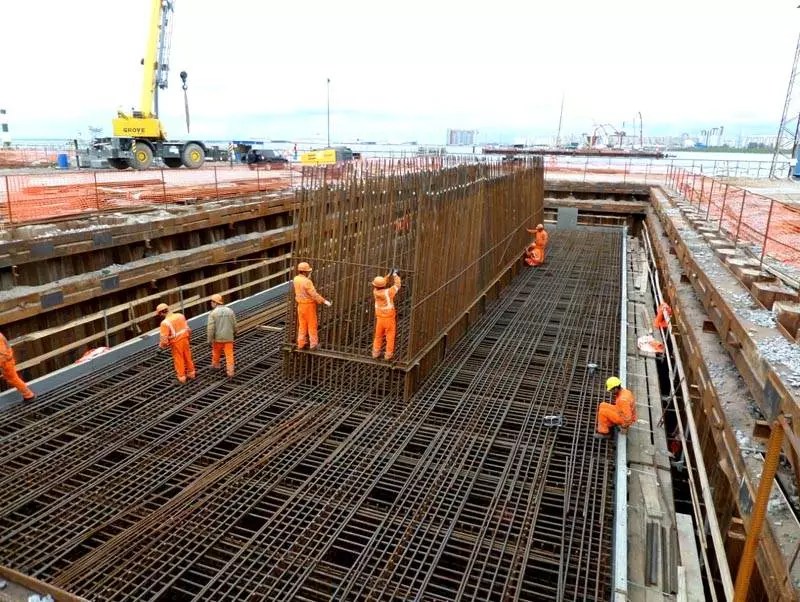

Изготовление свайного ростверка с монолитным перекрытием по плитному типу требует больших затрат, нежели по ленточному, но при этом конструкция будет намного крепче и надежнее.
Важная информация! Надежность и качество готового ростверка будет зависеть от правильности составленного проекта с распределением последующей нагрузки, выбора типа конструкции и монтажа опалубки. Те же факторы влияют и на расход бетона.
Но при всей прочности монолитного ростверка на сваях к сжатию, такой фундамент плохо переносит нагрузку на излом. Поэтому при устройстве подобных конструкций на болотистых, «плавающих» грунтах лучше выбрать другой материал.
Чтобы предварительно рассчитать затраты на выполнение подобных работ, можно воспользоваться такими документами, как государственные элементные сметные нормы на строительные работы (ГЭСН). Устройство монолитного ростверка в них четко прописано, включая не только материал, но и часы работы механизированных устройств, если они будут нужны.
Статья по теме:
Если имеются сложности с надежной опорой на земельном участке, выбирают свайную конструкцию фундамента. С помощью материалов данной статьи любой человек сможет подготовить проект самостоятельно без ошибок

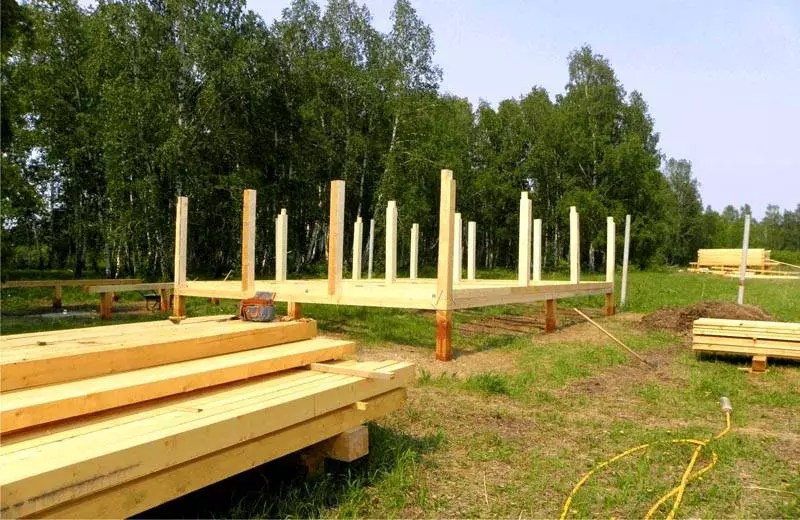

Устройство деревянного ростверка как наиболее удобный способ изготовления фундамента
Как уже упоминалось, деревянным ростверком на столбчатом фундаменте может послужить и первый венец бревен сруба. Однако, если собирается, к примеру, то он устанавливается отдельно. Наилучшей формой для этого будет брус, размеры которого способны выдержать вес строения.

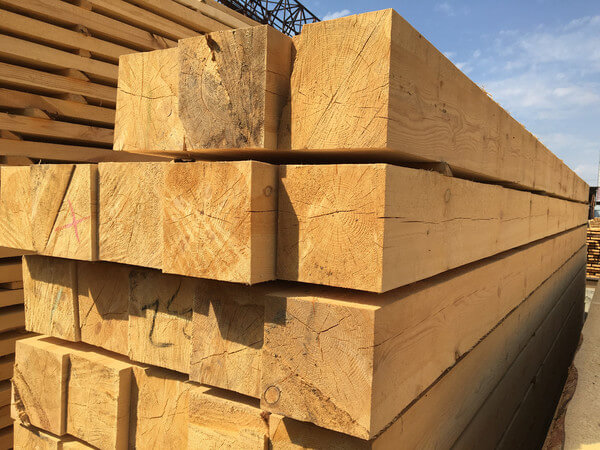

Важный совет! Ростверк из бруса необходимо как можно тщательнее пропитать специальным составом, предотвращающим гниение и защищающим от плесени, грибка и насекомых. В наше время на прилавках строительных магазинов ассортимент подобных товаров достаточно велик. В крайнем случае можно воспользоваться обычной олифой. Помните, что от качества обработки зависит срок службы фундамента, а значит и всего строения в целом.
Устройство ростверка из бруса на столбчатый фундамент – это наиболее легкий и . При этом дерево лучше выдерживает нагрузки на излом, а потому такие конструкции являются самыми распространенными. Конечно, если предполагается строительство двух- или трехэтажного здания лучше воспользоваться более прочным основанием, но или дома в один этаж такого ростверка будет вполне достаточно.

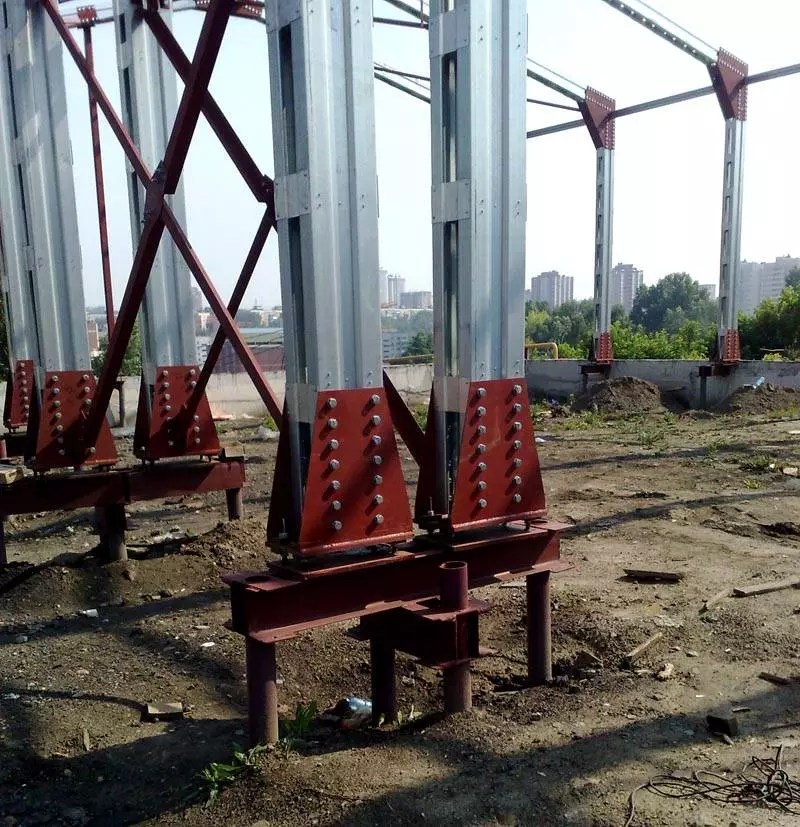

Металлическое основание для строений – в каком случае подойдет подобный материал?
Металлический ростверк тоже неплох, но его устройство требует больших затрат, нежели деревянного. Дело в том, что тяжелые тавровые или двутавровые балки вручную поднять на сваи довольно проблематично, а значит придется заказывать технику. А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то получится пустая работа и вся защита начнет отслаиваться в течение двух-трех лет.
Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на излом, многих может отпугнуть от его использования сложность монтажа. Здесь будут необходимы навыки ,ведь от качества шва тоже многое зависит.
Важно! Сварочные швы требуют особой и более тщательной обработки. Они подвержены коррозии больше, чем остальные части ростверка.
Типы ростверка, их назначение и возможность применения в различных ситуациях
О типах монолитного ростверка мы уже упоминали в общих чертах. А сейчас пришло время поговорить об этом более подробно. Возможно, именно эта информация поможет домашнему мастеру решить для себя основной вопрос – с чего начать устройство фундамента.

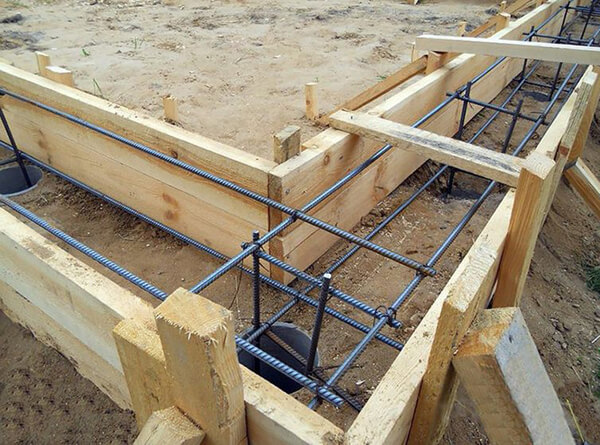

Устройство ленточного фундамента с ростверком – нюансы выполнения работ
Начнем с того, что если предполагается , то и сваи под него будут забиваться или вкручиваться в грунт по-особому. И этому есть свое объяснение. Дело в том, что шаг свай в ленточном ростверке должен быть несколько меньше, чем это допускается в плитном.
Важная информация! Чем чаще будут расположены опоры свайного фундамента с ленточным ростверком, тем лучше, однако излишне частить тоже не стоит. Фанатизм в этом деле ни к чему.
Нужно понимать, что расстояние между сваями будет зависеть в большей мере от грунта. Ведь по законам физики, чем меньшее количество свай будет расположено под ростверком, тем большее давление на них будет оказывать сооружение. Так же при заливке свай (если выбран буронабивной вариант) необходимо помнить об – этот этап обязателен.

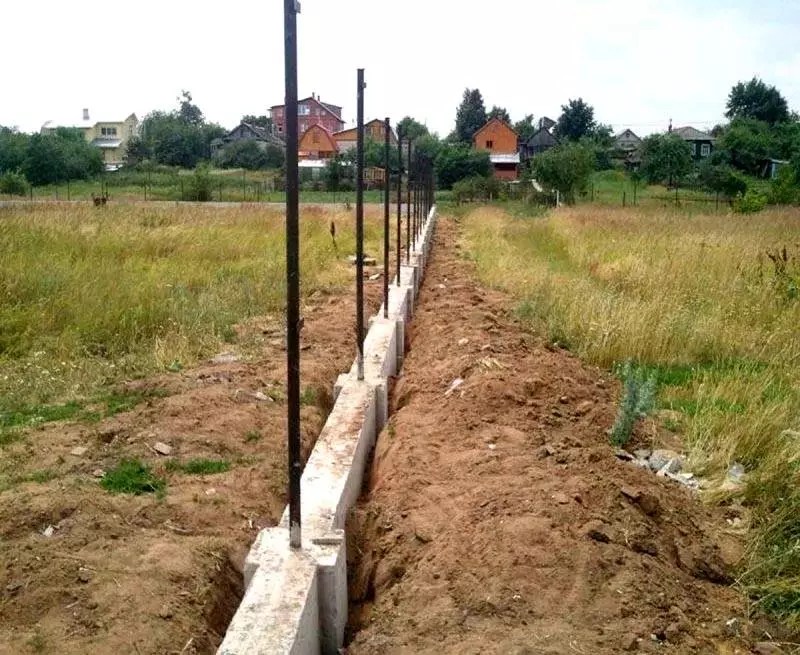

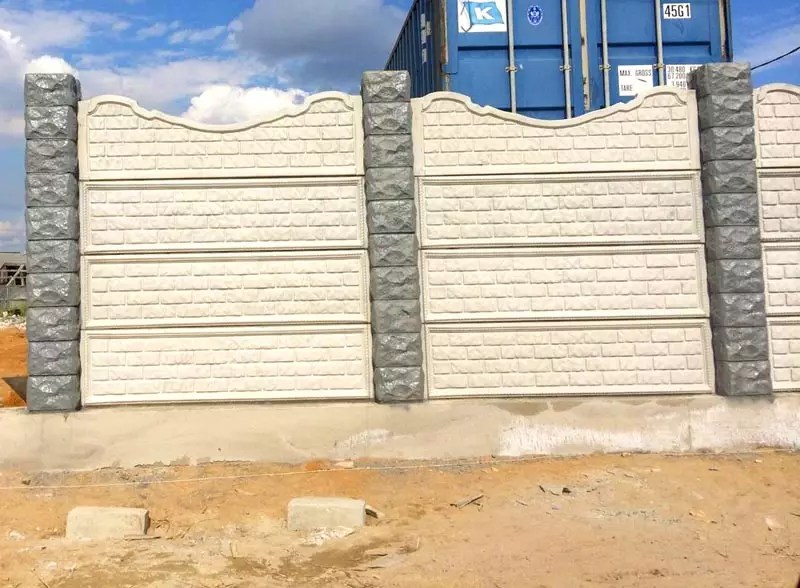

Ростверк для забора – каким образом выполняются работы по его выполнению
Ростверк для никаких сложностей в устройстве не предполагает. Он может быть как монолитным, так и деревянным или металлическим. Основная задача здесь – рассчитать установку свай таким образом, чтобы одна из них обязательно находилась под опорой , без которых его не построить. Например, если решено, что одна секция будет длиной в 3 м, а при этом ростверк изготавливается из бруса, имеет смысл забивать сваи через каждые полтора метра. А при двухметровых секциях промежуточные точки опоры могут и не потребоваться. Но это, если не планируются бетонные секции, которые весят достаточно много. В этом случае ростверк под лучше сделать из металла или монолита.
Свайный куст – что это и какой ростверк для него нужен
Говоря простым языком, куст – это несколько свай, объединенных одним ростверком. Для примера можно взять тот же , который проходит через заболоченную местность с неустойчивым грунтом. Тогда, в некоторых местах сваи могут «поплыть». Остается одно – использовать свайный куст.
Для того, чтобы воплотить это в жизнь, не нужно в неустойчивом месте устанавливать одну сваю, как она шла по проекту прямого забора. Тут следует действовать немного иначе. Размечаем в этом месте равнобедренный треугольник со сторонами по 0.5 м (к примеру) с таким расчетом, чтобы центр его оказался именно на прямой линии . После этого загоняем 3 сваи по углам и объединяем их ростверком. Конечно, работы добавляется, но и прочность такой конструкции будет в разы выше. Таким образом столбчатый фундамент с ростверком для свайного куста будет намного устойчивее к движению грунта, а значит и надежнее.
Различия свайно-ростверковых фундаментов по типу устройства подземных опор
По типу свай различают следующие технологии фундаментов:
- Буронабивной ростверк;
- Фундамент на .
Если обратить внимание на устройство самого ростверка, то никаких отличий найти не удастся. Все дело здесь в устройстве и монтаже свай для фундамента. Именно на этом сейчас мы и остановимся подробнее.
Технология буронабивных свай с ростверком и как все сделать своими руками
Буронабивной фундамент с ростверком – это более затратный, но в то же время и более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне возможно выполнить все работы своими руками, не расходуя средства на оплату труда профессионалов.
О полной пошаговой инструкции мы поговорим немного позднее, а сейчас в общих чертах рассмотрим технологию работ. Сами заглубления можно сделать при помощи садового бура, но, если глубина нужна приличная или грунт не позволяет самому выполнить эту работу, придется вызывать технику. Основная задача здесь – правильная и точная разметка, где будут располагаться сваи.

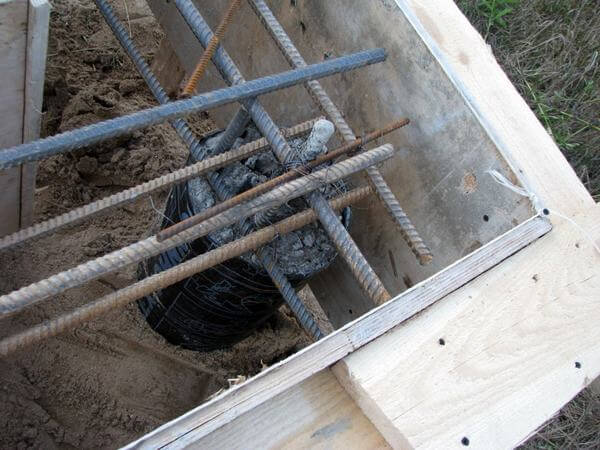

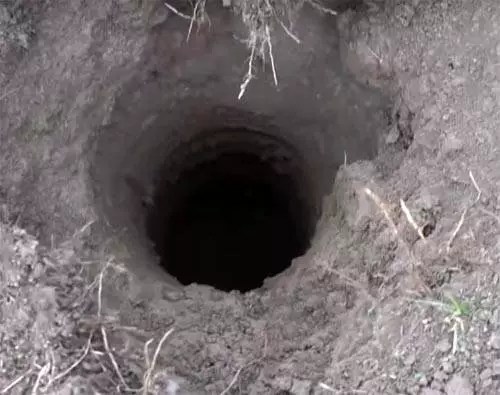

Армирование производится достаточно просто. В пробуренную скважину опускается несколько прутов с таким расчетом, чтобы они торчали сверху не менее чем на полметра. Это пригодится в последующем при устройстве ростверка. Какой-либо особой обвязки для прутов не требуется, но, если есть желание, она не помешает. Именно таким образом выполняется ростверк на буронабивных сваях. Конечно, не упомянуто множество промежуточных работ, но в общих чертах должно быть понятно. Так же не обойтись и без утепления буронабивных фундаментов с ростверком, новсему свое время. Мы обязательно объясним подробно все эти этапы.
Ростверк на винтовых сваях – его плюсы и минусы
Есть и более простой способ, нежели бурение скважин и . Если планируется постройка обычной , то ни к чему делать настолько сложный и прочный фундамент (хотя особыми характеристиками должен обладать и он). В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология такова. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце некое подобие заостренного небольшого шнека. С его помощью, прокручивая трубу, и загоняют сваю на необходимую глубину. Если она не слишком велика, выполнить это можно при помощи лома. Если же грунт жесткий или каменистый, а заглубиться нужно прилично, придется вызывать специальную технику.
После того, как сваи погружены на необходимую глубину, они совмещаются с ростверком, выполненным любым из известных способов.
Важная информация! На свайно-винтовой ростверк нельзя ставить высокие постройки в 2-3 этажа, особенно при условии неустойчивого грунта.
Статья по теме:
Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. В статье вы найдете пошаговую инструкцию возведения конструкции и полезные советы специалистов.
Основные размеры ростверков – каким образом различаются их габариты
Начиная эту непростую тему, можно сказать, что подробная информация по правилам расчета высоты ростверковых фундаментов, а также и других габаритов обычному обывателю вряд ли пригодится. Дело в том, что даже зная все необходимые для вычислений формулы, человеку, не связанному с , высчитать все правильно вряд ли удастся. Именно поэтому попробуем обрисовать такую тему, как размеры ростверка свайного фундамента, как можно проще и в общих чертах.
Попробуем понять, каким образом будет распределяться нагрузка после полного завершения строительства здания. Если обратиться к точным наукам, то при правильном возведении сооружения нагрузка должна равномерно распределиться по ростверку, который (в свою очередь) раскидает ее на все задействованные сваи. Но при этом следует понимать, что, если в сооружении присутствуют вертикальные несущие балки, они должны находиться непосредственно над сваей. В этом случае нагрузка распределится так, что не самый мощный ростверк ее с легкостью выдержит. Специалисты же свободно могут рассчитать, какие размеры необходимы свайному фундаменту в разрезе по всем габаритам.
Важный совет! Вполне можно обойтись без помощи инженеров в подобной работе при условии, что производится строительство бани, добротного сарая или складского помещения. Если же планируется постройка капитального дома, то лучше привлечь профессионалов.
Чем различаются серии свайных ростверков: наиболее известные их производители
В принципе, есть возможность приобрести готовые ростверки, но здесь необходимо изучить довольно много документации. Дело в том, что серий ростверков достаточно много, и каждая отличается друг от друга прочностью, размерами, стойкостью к коррозии и еще множеством параметров.
Самым известным производителем ЖБИ ростверков от 35 тонн является российская компания «ООО СК ПромТехСтрой». Но такие большие ростверки ими выполняются только на заказ. Для менее габаритных предварительная договоренность не требуется, они всегда есть в наличии. Что же касается производства ЖБИ ростверков от 50 тонн, то заказать подобные можно в ООО ДСК «Ростверк», и обойдется это в довольно кругленькую сумму.
Но для личного строительства на участке требуются много меньшие габариты, а потому стоит рассмотреть серии ростверков на российских рынках, которые можно приобрести практически в каждом городе.
| Серия | Размер, мм | Вес, т | Средняя стоимость, руб. |
| ФЛ 8-24-3 | 2380х 800х300 | 1,15 | 3 000 |
| ФЛ 10-24-3 | 2380х1000х300 | 1,38 | 3 800 |
| ФЛ 12-24-3 | 2380х1200х300 | 1,63 | 5 005 |
| ФЛ 14-24-3 | 2380х1400х300 | 1,90 | 6 080 |
| ФЛ 16-24-3 | 2380х1600х300 | 2,15 | 7 120 |
| ФЛ 28-12-3 | 2800х1180х500 | 2,82 | 10 200 |
| ФЛ 32-12-3 | 3200х1180х500 | 3,23 | 14 050 |
Получается, что приобрести подобные изделия не сложно. Но при этом стоит понимать, что без подъемного крана в этом случае не обойтись, а это еще одна статья расходов. Типовые ростверки для свайных фундаментов, которые были представлены, не являются полным ассортиментом компаний, занимающихся их изготовлением. Эти серии приведены для того, чтобы в общих чертах понять стоимость на готовую продукцию и сравнить затраты (при планировании собственноручного изготовления ростверка).
Устройство свайного ростверка: основные положения и правила
Согласно требованиям, ростверком можно считать и бетонную , а потому и ее нельзя оставить без внимания. Подобный свайно-ростверковый фундамент устроен таким образом, что опалубка устанавливается лишь по боковым стенкам. Нижнюю же ее часть заменяет грунт.
Важный совет! Если планируется извлечение боковых стенок опалубки после высыхания ростверка, то их следует промазать специальными составами. Если нет возможности приобрести подобные смеси, возможно использование вместо них обычного солидола.
Примерно рассчитать свайный фундамент с ростверком можно и самостоятельно, но (как уже говорилось) для этого делать не стоит, если нет подобного опыта. Хозяйственные сооружения под этот запрет не попадают. Соблюдение и исполнение ростверка по схеме является обязательным, даже малейшее отступление от размеров не допускается.
Теперь что касается расстояний между сваями. Можно долго его высчитывать или делать как можно меньшим (что будет неправильно), но есть и еще один вариант. Согласно СНиП, расстояние между сваями в ростверке должно составлять не менее метра. Если планируется постройка сооружения без проекта, для страховки можно устанавливать сваи на расстоянии 1 м одна от другой или чуть шире, в зависимости от несущих вертикальных балок.
Совет! Зная по проекту величины стен, крыши, материал, который будет использоваться при строительстве и объем ростверка, рассчитать нагрузку, которую должен будет выдержать фундамент будет несложно. Для этого нужно всего лишь воспользоваться калькулятором, представленным ниже.
Онлайн-калькулятор расчета нагрузки на фундамент сооружения с учетом ростверка
Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточном исполнении. Но при больших величинах глубины промерзания грунта такой вариант обходится дорого. Ведь его в подобной ситуации приходится закладывать очень глубоко, а это дополнительные существенные расходы на железобетон. Чтобы уменьшить смету устройства основания коттеджа, сейчас застройщики-частники все чаще стали отдавать предпочтение свайному ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.
Что такое свайный фундамент с ростверком?
Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

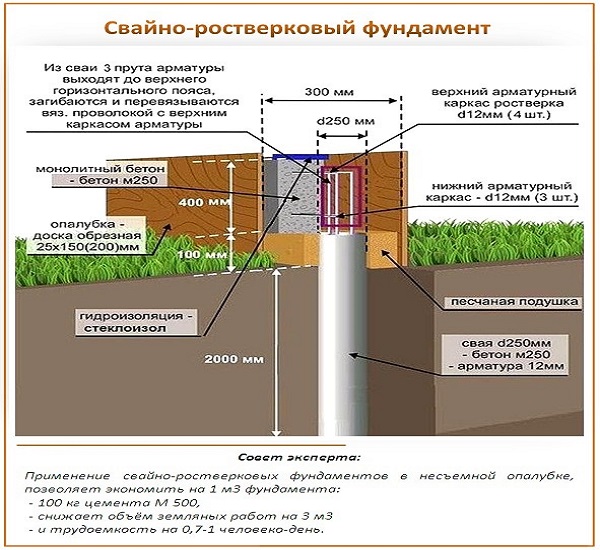

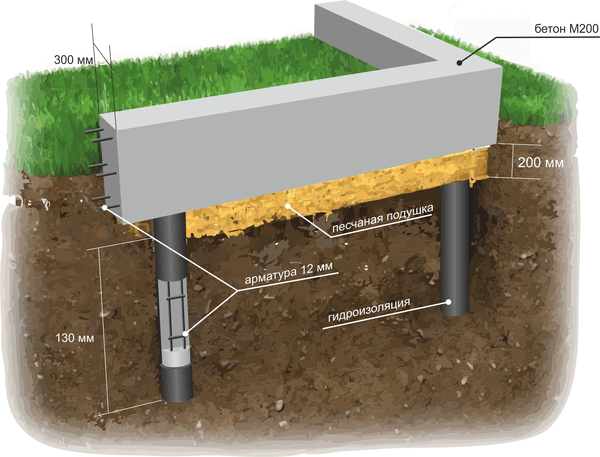

Схема фундамента
Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.
Виды фундамента на сваях
Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).
Свайный фундамент с металлическим обвязом
Свайный фундамент с монолитной обвязкой
По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:
Винтовой.
Буронабивной.
В первом случае это практически полная копия фундамента на винтовых сваях . Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.
Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.
Преимущества и недостатки
Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.
Такое основание имеет следующие плюсы:
Возможность обустройства на склонах и в болотистой местности;
Сравнительная дешевизна сооружения свайной ростверковой конструкции;
Минимум временных затрат на возведение фундамента;
Отсутствие потребности в привлечении грузоподъемной автотехники;
Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;
Отличные показатели устойчивости на подвижных пучинистых участках.
По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.
Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.
Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.
Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.
Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:
Отсутствие возможности сделать подвальное помещение;
Затраты на дополнительное утепление пола.
Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.
Пошаговая инструкция по устройству фундамента своими руками
Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент , лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.
Разметка на участке
При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.
Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:
Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.
Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.
Использование
Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.
Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.
В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.
Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.
Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.
Рассмотрим один из наиболее удачных вариантов - тип.
Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).
Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай .
Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.
Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.
Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.
Существующие виды
Виды свайных фундаментов различают по типу свай.
Бывают :
- Сваи-стойки . Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
- Висячие сваи . Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.
Материалом для изготовления свай служат :
- Древесина . Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
- Металл . Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
- Железобетон . Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.
Существует три основных разновидности свайных фундаментов :
- На забивных сваях . Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
- На буронабивных сваях . Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
- На винтовых сваях . Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа - лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.
ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.
Типы ростверков в зависимости от расположения
В зависимости от глубины погружения существует три типа конструкции ростверка :
- Заглубленный . Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
- Мелкозаглубленный . Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
- Незаглубленный . В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы - обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.
Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.
Варианты использования
Существует несколько вариантов использования материала для ростверка :
- Древесина . Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
- Металл . Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
- Железобетон . Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию . Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.
Его необходимая высота
Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см .
Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.
Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.
Глубина заложения – от чего зависит
Глубина заложения зависит от состояния грунта на участке.
Во внимание принимаются все сопутствующие факторы :
- Уровень залегания грунтовых вод.
- Наличие и объемы почвенных вод.
- Возможность подтопления в весенний период.
- Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.
Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.
Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя .
Устройство
Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.
Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу :
- Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
- Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
- Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.
Каждая балка жестко соединена со всеми опорами, находящимися под ней . Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.
Как рассчитать монолитную основу
Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами .
Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).
Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами , которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.
Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия :
- Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например - величину ветровой и снеговой нагрузки, свойственных данному региону .
- Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент - 1,2.
Величина запаса прочности актуальна только для данной конфигурации дома.
Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.
Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.
После того, как нагрузка определена, выполняется расчет количества свай .
Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.
Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).
Порядок действий :
Подготовка
Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.
С помощью колышков производят разметку участка . Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.
Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов .
Установка свай

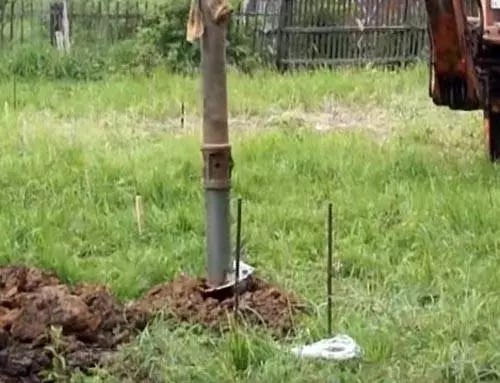

Забивка свай производится с помощью специальных машин .
Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.
Обычно установку производят по спирали или змейкой , последовательно переходя от одной точки к другой.
Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.
Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

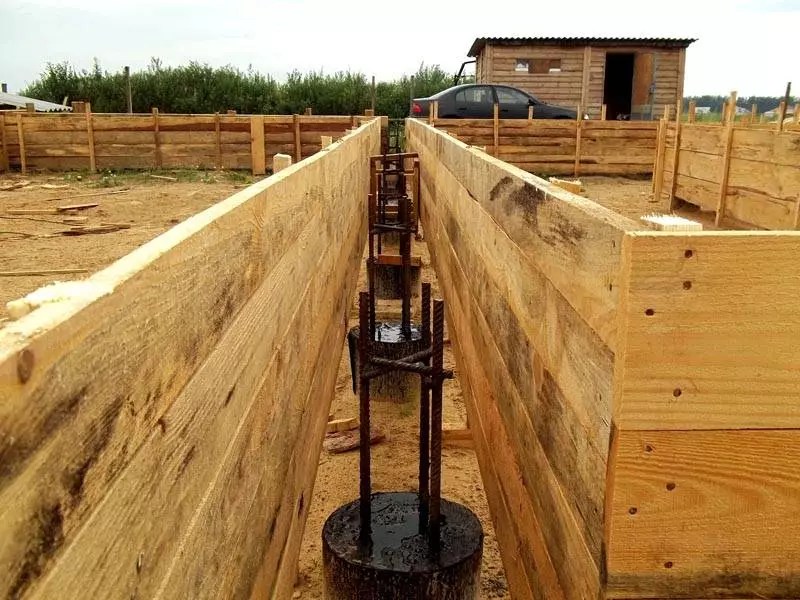

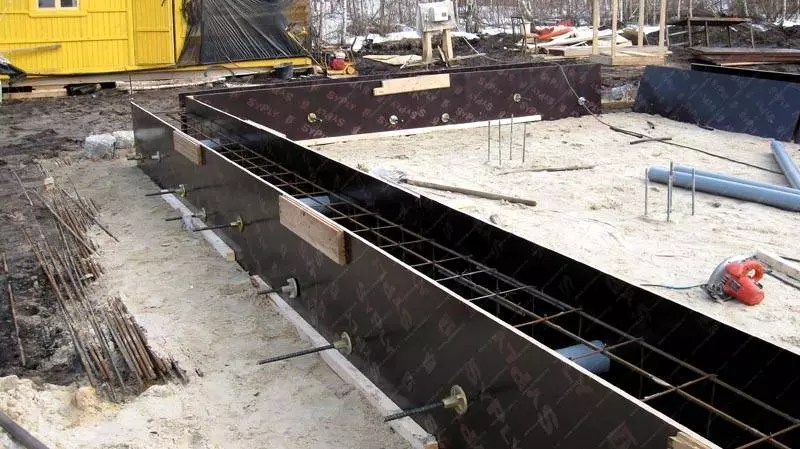

Строительство опалубки
Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах . Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).
Опалубка представляет собой род длинного деревянного лотка , внутренние размеры которого повторяют форму будущего ростверка.
Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.
Высота опалубки должна несколько превышать высоту ростверка . Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.
Создание армпояса
Арматурный каркас создается по обычной технологии - рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.
Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.
Заливка бетона
Заливку бетона производят после окончательного затвердения бетона в сваях.
Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон .
Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.
Через 10 дней снимают опалубку , после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

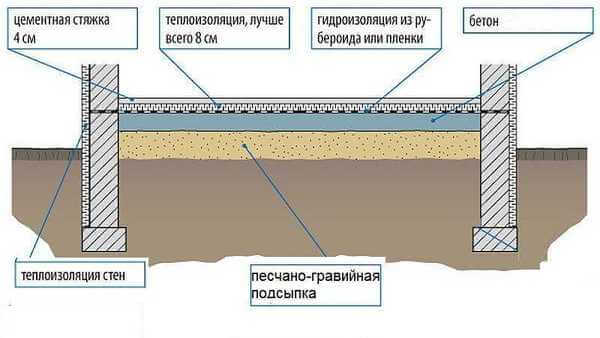

Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки . Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие . Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

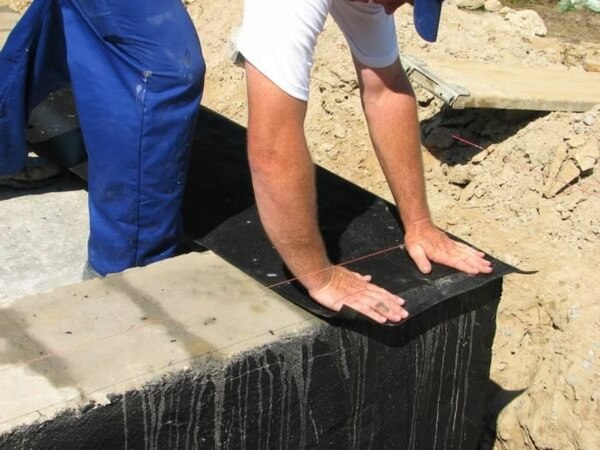

Технология гидроизоляции
Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов :
- Горячий битум.
- Битумная мастика.
- Оклейка рубероидом.
- Нанесение пропиточных составов.
Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.
Схема утепления
Для утепления используются водонепроницаемые материалы :
- Жидкий пенополиуретан.
- Экструдированный пенополистирол (пеноплекс).
- Пенопласт.
- Керамзит.
- Пеностекло и т.д.
Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.
Несколько хуже, но значительно дешевле использовать пенопласт , который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.
Полезное видео
В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:
Заключение
Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.
Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.
В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.
Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.
Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.
Вконтакте
Когда разговор заходит о такой строительной конструкции, как фундамент свайно-ростверковый, необходимо понимать, что это симбиоз двух разновидностей фундаментов: столбчатого и ленточного. При этом лента ростверка опирается на столбы свай.
Она несет на себе нагрузки от веса здания и равномерно распределяет их по всем опорным столбам. Конструкция надежная, устойчивая, поэтому ее используют на любых видах грунтов.
Разновидности свайно-ростверковых фундаментов
В основном в этой фундаментной конструкции отличаются друг от друга сваи. В гражданском и промышленном строительстве применяются сегодня три их типа:
- Буроналивной фундамент с ростверком. Это когда в грунте бурятся скважины, устанавливается в них армирующий каркас, заливаются они бетонным раствором.
- Забивные. Это готовые сваи, изготовленные из железобетона. Они при помощи специальной техники забиваются в землю.
- Винтовые. Это стальные трубы, на конце которых установлен бур. Они просто вкручиваются в грунт и заполняются бетоном.
Вторая технология сложна тем, что для забивки свай требуется техника. Отсюда и дороговизна проводимых процессов.
Преимущества и недостатки конструкции
Рассматривая плюсы и минусы свайно-ростверкового фундамента, необходимо в первую очередь обозначить сложность расчета конструкции. Это большой минус для тех, кто не является специалистом в строительном деле. Поэтому проектом и расчетом свайного фундамента должен заниматься специалист.
Он может рассчитать не только размеры элементов, но и глубину заложения опорных столбов. Последний фактор очень важен, потому что по СНиП фундаменты должны закладываться ниже уровня промерзания грунта. К недостаткам устройства свайно-ростверкового фундамента также можно отнести:
- сложность организации подвального помещения или цокольного этажа;
- рекомендуется заливать такой фундамент под дом, возводимый из легких материалов.
Что касается преимуществ фундамента на сваях с ростверком, то в первую очередь необходимо обозначить небольшой объем проводимых работ, что сказывается на себестоимости сооружения. Сюда же добавим возможность строительства на участках с уклоном.
Правила сооружения
Рассмотрим технологию заливки ленточно свайного фундамента с буроналивными сваями, как самую часто используемую.
Подготовка площадки и разметка
Площадку под строительство расчищают от растительности и мусора. В некоторых случаях снимают верхний слой. Теперь основной этап – разметка. Оптимальный вариант для установки точного места расположения свай – пригласить специалиста с лазерным нивелиром.
С помощью этого инструмента прямо по грунту определяются места опор и их точное расположение относительно границ участка. В них забиваются колышки, которые между собой связываются шпагатом или бечевкой.
Теперь нужно по проложенной оси в две стороны от натянутой нити отложить половину ширины фундаментной конструкции. К примеру, если ширина ростверка – 40 см, значит, от оси надо отложить по обе стороны по 20 см. По этим размерам выкапывается траншея глубиною 30-40 см.
Сооружение свай
По месту установки колышков бурятся скважины. Их диаметр, расстояние между сваями, величина заглубления, схема расположения определяется проектом дома. Кстати, бурить можно садовым буром, главное подобрать его по диаметру свай.
- В скважины засыпается песок толщиною 20-30 см. он обязательно трамбуется.
- Внутрь вставляется металлический каркас из стальной арматуры диаметром 8-16 мм. армировать опоры надо обязательно, особенно, если фундамент свайно-ростверковый сооружается на пучинистых или слабых грунтах. В СНиПах обозначено, что для столбчатых конструкций можно использовать каркасы с сечением круглым, квадратным или треугольным. Надо обязательно каркас делать длиною больше на 15-20 см, чем глубина сваи. Эти арматурные концы будут соединяться с каркасом монолитного ростверка.
- Производится заливка бетонного раствора. Здесь используется марка М400 с рецептурой – один объем цемента марки М400, два объема мелкого песка, три объема щебня (мелкой или средней фракции).
- Обязательно проводится штыковка бетонной массы, чтобы удалить из нее воздух.
Если на строительном участке грунты слабые, то рекомендуется стенки скважин усилить. К примеру, скрутить в трубочку рубероид и опустить его внутрь. Вместо рубероида подойдет сюда любая труба: металлическая, пластиковая или асбестовая. Главное – выдержать диаметр фундамента свайного.
Если монолитный ростверк устанавливается на весу, тогда столбы заливаются с выходом над уровнем грунта. Для них придется сооружать опалубку цокольной части, для чего можно использовать все те же трубы. Итак, свайный фундамент готов.
Сооружение ростверка
Так как ростверк – это ленточный фундамент, мелкозаглубленного типа, то его надо сооружать по соответствующей технологии.
- Траншея засыпается песком или гравием толщиною 20-30 см. Уложенный слой трамбуется.
- Устанавливается опалубка из любых плоских материалов. Кстати, собрать опалубку для ленточного фундамента своими руками несложно.

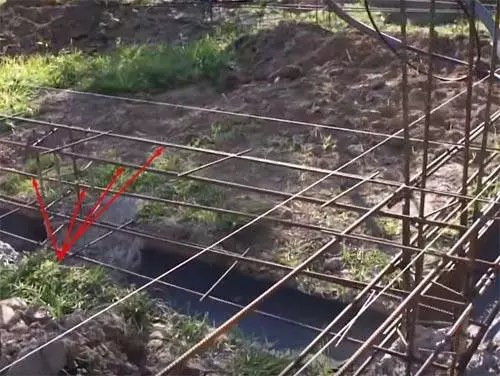

- Укладывается внутрь армирующий каркас из арматуры. Он должен располагаться в теле фундаментной конструкции, поэтому рекомендуется под него подложить подпорки.
- Соединяются концы арматуры столбов с каркасом в ростверке. Это делают или электросваркой, или при помощи вязальной проволоки.
- Проводится заливка бетона , изготовленного по той же рецептуре, что и раствор для свай.
- Обязательно залитый в опалубку материал подвергается вибрации.
- Сверху конструкция закрывается мешковиной или полимерной пленкой. Если на улице стоит жара, то придется свайный фундамент с ростверком два-три раза в день поливать водой. Причина – быстрое высыхание смеси, что приведет к растрескиванию.
- Через неделю можно снимать опалубку, через 28 дней нагружать фундамент (поднимать стены, устанавливать перекрытие).
Многие нарушают требования СНиП, не выдерживая время высыхания бетонной конструкции, считая, что, к примеру, фундамент для дома из газобетона выдержит небольшую нагрузку, исходящую от газобетонного сооружения. И это большая ошибка. Никто не знает, в каком временном диапазоне происходят химические процессы внутри бетонной массы.
Как быстро бетон набирает марочную прочность. Ведь этот показатель зависит от многих фактором, учесть которые на стройплощадке невозможно. Поэтому и установлен временной диапазон 28 дней. Вот такая не совсем простая пошаговая инструкция сооружения сваной-ростверкового фундамента своими руками.
Комбинированный вариант
Это технология возведения ростверка с плитой. То есть, в ней отсутствует свайный фундамент. Обычно этот вариант применяется при строительстве частных домов, если застройщик решает на слабых нестабильных грунтах построить дом с подвальным или цокольным помещением.
То есть, на месте дома сооружается монолитная плита с ростверком. Сложность возведения этой конструкции заключается в том, что заливать бетон нужно так, чтобы плита и ростверк были единым целым. Поэтому создается единый армированный каркас.
Для этого придется уложить в плиту металлическую решетку, а к ней в два или три ряда прикрепить по месту расположению ленты вертикальные отрезки арматуры, которые между собой свяжутся в каркасную клетку. Расстояние от края ростверка до края плиты определяет именно установка вертикальных арматурных прутов.
Но есть еще одна сложность – установка опалубки для ростверка. Ее не к чему крепить, особенно это касается внутренних щитов. Ведь край ростверка располагается далеко от несущей опоры. Поэтому каждый элемент монолитной плиты с ростверком заливается по отдельности. Эта технология определена СНиПами.
- Сначала пол (плита). Кстати, можно провести его теплоизоляцию, засыпав поверх подушки керамзит. Залитый бетон должен набрать минимум 70% от марочной прочности, на что уходит 20-21 день.
- Затем монтируется опалубка для ростверка, и заливается бетонный раствор.
Такой тип фундамента – это большие материальные расходы, сложность в изготовлении, требования к точным подсчетам. Особенно это касается расстояния от края ростверка до края плиты. Чем меньше расстояние, тем больше нагрузок на края плитного фундамента, отчего он может разрушиться.
Даже если его закладывать под газобетон. Но есть и свои плюсы. К примеру, нет необходимости копать котлован ниже уровня промерзания грунта.
Заключение
Устройство свайного фундамента с ростверком, в независимости от того используются буроналивные сваи или винтовые, основано на точном расчете элементов конструкции в плане их размеров, места расположения и глубины заложения.
Утепление свайно-ростверкового фундамента под газобетон, его отделка и другие строительные операции – это второе. Главное – сооружение самой конструкции точно по СНиП.
