Швартовное устройство

На к а ждом су д не долж н о иметьс я швартовное устро йство, об е спечива ю щее п о дтягиван и е судна к берег о вым ил и плавучи м прича л ьным с о оружени я м и н а дежное к р епление судна к н и м. Шва р товное у с тройство служит для крепления с у дна к пр и чалу, б о рту друг о го судн а, рейдовы м бочка м, палам, а также пере­т я жки вдол ь причало в. В сост а в шварто в ного уст р ойства в х одят (ри с. 6.32):

Швар т овные т р осы;

Кнех т ы;

Швар т овные к л юзы и направляю щ ие роул ь сы;

Кипо в ые план к и (с роул ь сами и б е з них);

Вью ш ки и бан к еты;

Швар т овные м е ханизмы (турачки брашпиля, шпиль, лебедки); вспо м огатель н ые прис п особлен и я (стопо р а, кранц ы, скобы, бросатель ные

конц ы).

Швартовные тросы (канаты). В качестве швартовн ых конц о в исполь з у­ютс я растител ьные, стальные и с и нтетиче с кие трос ы.

Стальные тро с ы применяются в с е реже, так как они п л охо вос п ринимаю т динамич еские на г рузки, требуют бо л ь­ ш их физических ус и лий при передаче с борта су дна на п р и­ч а л. Наибо л ее распр о странен н ыми на морских с у дах явля ю т­с я стальны е швартовы диам е тром от 19 до 28 мм. Хра н ят с т альной швартов н а ручных вьюшках, оборудованных то р­мозом, пр и жимаемым педаль ю к щеке барабана. На крупн о­т о ннажны х судах уст анавлив а ют швар т овные вь ю шки с п р и­в о дом.

Ши р окое рас п ростране н ие полу ч или шва р товы, из г о­т о вленные из синте т ических тросов. Они легче равнопр о ч­н ы х им ст а льных и растител ь ных шв ар товов, обладают хо­р о шей ги б костью, которая сохраняет с я при относител ь но низких температурах. Не разрешается использовать синтети­ чес к ие тросы, не прошедшие ан т истатиче с кую обр а ботку и не имею щ ие серти ф и­кат о в.

Чтобы использо в ать поло ж ительны е качества синтетич еских тр о сов разл и ч­ных видов в ы пускают с я комби н ированн ы е синтетические тросы. Н а швартовых лебе дках, где швартов ы стальные, та его часть, кот о рая идет на берег, изготовляет­ся и з синтетич еского т р оса в вид е так назы ваемой «пружины».

На суд а х, перев о зящих н а ливом во с пламеня ю щиеся жидкости с температ у­рой вспышк и паров ниже 60 0 С, пользов аться ст а льными тросами разрешае т ся тол ь ко на па л убах над с троек, н е являющи хся верх о м грузовых налив н ых отсек о в, есл и по этим палубам не проход ят трубо п роводы приема и выдачи г р уза. При м е­нят ь на танкер ах трос ы из искусс твенного волокна можно то л ько по с п ециальн о му раз р ешению Регистра (при разр ы ве этих т р осов воз м ожно об р азование искр).

Для св о евремен н ого обна р ужения д е фектов швартовы должны не реже 1 ра­за в 6 месяце в подверга ться тща т ельному осмотру. Осмотр т а кже необходимо п р о­изв о дить пос л е стоянк и на шварт овых в э к стремаль н ых услов и ях.

В зави с имости от полож е ния отн о сительно судна швартовы называются: про д ольные, прижимн ы е, шпр и нги (нос о вые и к о рмовые соответст в енно) (р и с. 6.34). Шварт о вы на за б ортном к о нце име ю т петлю - огон, кот орый на к идывают на бер е говой пал или креп ят скобо й к рыму швартовн о й бочки (рис. 6.35). Другой ко­нец троса зак р епляют на кнехтах, установ л енных на палубе с у дна.

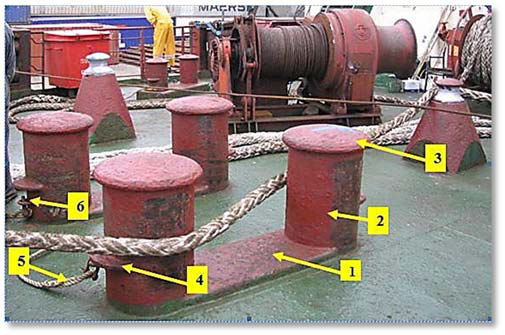

Кнехты предс тавляют собой пар н ые чугу н ные или стальные тумбы, р а спо­л о женные на некото р ом расст о янии др у г от дру г а, но имеющие об щ ее осно в ание (рис. 6.36). Кроме обыкновен н ых кнехт о в, в нек о торых сл у чаях, ос о бенно на низ­к о бортных судах, применяю т ся крес т овые кн е хты, ко т орые мо г ут быть как д в ойные, т а к и один а рные.

Шва р товные т р осы на кнехтах з ак репляют наложен и ем ряда шлагов в виде в о сьмерки таким образом, ч т обы ход о вой кон е ц троса находилс я сверху (рис. 6.3 7). Обы ч но накла д ывают д в е - три п о лные во с ьмерки и только в исключи т ель­н ы х случа я х доводя т число шлагов д о 10. Чтоб ы не происходил о самосбрасы­ва ния трос а, на него наклады вают сх в атку. Дл я креплен ия кажд о го швар т ова, п о данного на берег, должен б ы ть отде л ьный кн е хт.

Клюзы. Для пропуска швартово в с судна на берег в фальш борте де л ают ш в артовны й клюз - круглое или оваль н ое отве р стие, окаймленно е литой ра мой с гладкими закругле н ными кр а ями (рис. 6.38). Д л я проводки шварт о вов с ав т ома­т и ческих л е бедок об ы чно уст а навлива ю т универс альные поворотные клюзы (рис. 6.3 9). Таки е клюзы предохра н яют тро с от перет ирания. На судах, следующ и х по П а намском у каналу, где прово дка судн а через шл юзы осу щ ествляе т ся с пом о щью б е реговых тягачей, обязатель н о устана в ливают п а намские клюзы, и м еющие боль­ш и й радиу с кривизны рабочей поверхно сти, чем у бортово го, и луч ш е присп о соб­л е нные для работы с о швартова ми боль ш ого диа м етра.

Киповые планки. Киповы е планки предназн а чены дл я изменени я направ л е­ния швартова (рис. 6.40). На большин с тве совр е менных судов ус т анавливают кип о вые планки из отдельно сто я щих дву х -трех ро у льсов. К и повые п л анки без ро­уль с ов обычно примен я ют тольк о на небол ьших су д ах при м а лом диа м етре шв а р­тов н ого троса.

Роульсы уменьш ают изн о с тросов и снижа ю т усилие, необходимое для их выб и рания. Отводные (палубны е) роульсы устанавл ивают о к оло шва р товного ме­хан и зма, что предотвр а щает пер е кос швар т ова на б а рабане (т у рачке ) (р и с. 6.41).

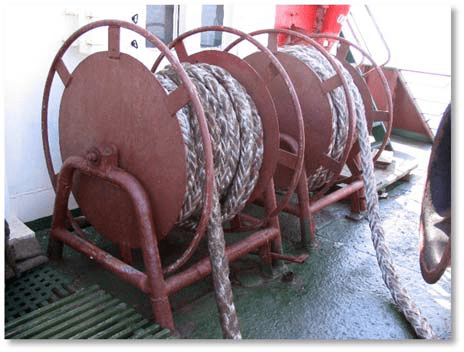

Вьюшки и банкеты. Для хранения швартов н ых тросо в использу ют банк е ты и в ь юшки (рис. 6.42, 6.43). Пос л едние п р едставля ю т собой горизонт а льный ба р а­бан, вал которого закр е плен в подшипник а х станин ы. По бока м бараба н имеет ди с­ки, препятствующие сходу троса.

Бросательные концы (выброски). Для под ачи швар т овов на берег или дру­г о е сооруж е ние обы ч но испол ь зуется бросательн ы й конец - лёгкий п е ньковый трос с песком в тросовой оплетке на конце (рис.6.44). Конец кр е пят за ог о н шварт о ва и п о следний подают ч е рез шва р товный или букси р ный кл ю з (рис. 6 .4 5). Выб р оску у к ладываю т в шлаги и, удержи вая за с в ободный конец, бросают на причал. С по­мо щью это г о лёгког о троса на берег выт ягивают с я сравни т ельно тя ж ёлые шв а рто­в ы. Бросател ьный ко н ец изгот о вляют из линя дли н ой около 25 метро в.

Кранцы применя ю т для п р едохран е ния корпуса судна от повр е ждения при шва р товке. Мягкие кр а нцы чаще всего дел а ют плет е ными из старого растител ь ного троса. Применя ю т также пробков ы е кранц ы, предста вля­ющие собой не б ольшой шаровидн ы й мешок, заполне н ный мелко й пробкой. В после днее вр е мя все б о лее ши р окое приме н ение нах о дят пнев м атическ и е кранц ы.

Рис. 6.45. Подго т овленное для шварт о вки рабочее место: 1 -трос; 2 - выброска; 3 - переносной цепной стопор

Переносные стопоры. Вы бранный с помощ ь ю механ и зма швар т овный т р ос пер е носят на кнехты и закрепля ю т. Чтобы при пере н осе трос а он не пот равливался, на него пред в арительн о наклады вают сто пор. Стоп ор креп и тся к ры м у у осно в а­ния кнехта и л и за обух на палуб е судна.

При ра б оте со с т альными швартов ы ми след у ет испол ь зовать ц е пные сто п о­ры с длиной цепочки не менее 2 м, калибр а 10 мм и растител ьным тр о сом дли н ой не менее 1,5 м на ходов ом конце (рис. 6.4 6). Примен ение цеп н ых стоп о ров для р а с­тит е льных и синтетиче с ких трос о в недопу с тимо.

Швартовые механизмы. Для вы бирания швартово в могут быть испо л ьзо­в а ны как специаль н о устан о вленные для это й цели швартовн ы е механ и змы (например, швартовные шпил и, лебедки и т. д.), так и други е палубн ы е механ и змы (например, брашпил и, грузовые лебедки и т. д.), им еющие швартовн ы е бараба н ы.

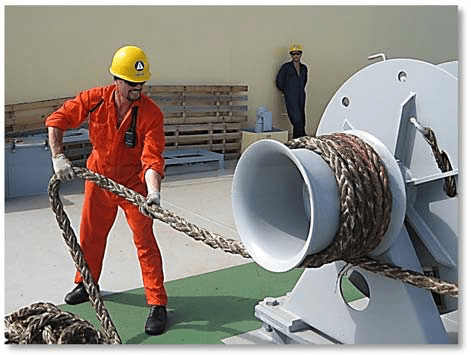

Для выбирани я швартов ных тросов на бак е использу ют тура чки брашпиля (рис. 6.48). Швартовы е шпили устанав л иваются для работ ы с кормо выми шв а рто­в ы ми. Они занимаю т мало мес та на па л убе, при в од шпил я располаг ается по д па­лу бой (рис. 6.49).

Авт о матичес к ие швар т овные ле б едки мог ут устан а вливатьс я для рабо ты с к о рмовыми и носов ы ми швар т овами (р и с.6.50). Швартов постоянн о находитс я на б а рабане л е бедки, н е требуетс я его пре д варител ь ной подг о товки пе р ед пода ч ей и п е реноса н а кнехты после обт я гивания. Лебедки автомати ч ески по д тягивают суд­н о, выбирая слабину троса, или потравли вают сл и шком сильно натя н утый тро с при из менении положения судна о т носител ь но прича л а в проц е ссе грузо в ых опер а ций, в о время прилива или отлива.

Шва р товное у с тройство должно содержат ь ся в исп р авном со с тоянии, обес­п е чивающе м его пост оянную готовност ь к действ ию. Кнехты, швар т овные клюзы, к и повые пл а нки, нап р авляющ и е роульс ы должны быть всегда достато чно глад к ими д л я предот в ращения преждев р еменного износа т р осов. Ро л ики, роу л ьсы и д р угие п о движные элемент ы должны легко вра щаться, быть хорошо расхо ж ены и с м аза­н ы. Цепные и тросовы е стопор ы, глаголь -гаки до л жны быт ь исправны.

При наличии автоматических швартовных лебедок и швартовных поворот­ных клюзов следует периодически проворачивать ролики клюзов и регулярно сма­зывать трущиеся части.

Все концы, тросы, кранцы, маты, бросательные лини надо своевременно просушивать, металлические детали - очищать и смазывать.

При стоянке судна на швартовах необходимо выполнять следующее:

• запрещается оставлять стальные швартовные концы на барабанах брашпи­лей даже на короткое время, так как при натяжении или рывках швартовов валы механизмов могут быть погнуты;
• в местах с резким колебанием уровня воды рекомендуется в качестве швар­товных концов применять растительные тросы либо тросы из синтетиче­ских материалов;
• во время погрузки и выгрузки необходимо проверять, чтобы все швартовы были одинаково обтянуты, не имели излишней слабины или не были слиш­ком тугими. Особенно внимательно надо следить за швартовами в портах, где имеют место колебания уровня воды;
• во время сильного ветра или течения швартовы, которые испытывают наибольшее напряжение, должны быть равномерно натянуты. При наличии зыби швартовы должны иметь некоторую слабину с целью уменьшения их напряженности при раскачивании судна;
• во время дождя швартовы и фалини из растительных тросов необходимо периодически потравливать, так как, намокая, они укорачиваются на 10 - 12 % и могут лопнуть.
  • Перед началом швартовных операций убедитесь, что швартовные механизмы и вьюшки находятся в исправном состоянии и работают нормально.
  • Пуск в действие швартовных механизмов производите только по команде ли­ца, руководящего операциями.
  • Выбирайте и травите швартовные тросы только по команде лица, руководя­щего швартовкой.
  • Для швартовных операций применяйте только исправные тросы. Не работайте со стальными тросами, у которых торчат концы оборванных проволок, пере­биты пряди или трос деформирован.
  • Не допускайте нахождения посторонних людей в местах производства швар­товных операций.
  • При подготовке к швартовным операциям разнесите по палубе тросы необхо­димой длины. Не травите тросы непосредственно из бухт или с вьюшек.
  • Не стойте внутри шлагов разнесенного по палубе швартовного троса. Подавая для швартовки трос, очищайте его от калышек.
  • Подавая бросательный конец, предупредите окриком "Берегись!".
  • Не да в айте бол ь шой слабины шва р товному тросу при выборке его пода н ным броса т ельным к о нцом. Тяжелые тр о сы потравливайте через кне х т, налож и в на него о д ин - два шлага.
  • Не зад е рживайт е руками или ногам и вытравл ивающийся трос.
  • Накла д ывая тро с на кнехт, следите, чтобы на нем не об разовал и сь калышки, в проти в ном случае шварт о вный ко н ец возьм и те на ст о пор, рас пр авьте вс е об­разовав шиеся к а лышки и только после этого вновь на л ожите ег о на кнехт.
  • Взяв швартовн ы й трос н а стопор, не находи т есь впер е ди по на п равлени ю его натяже ния и бл и же 1 ме т ра от ме с та налож е ния сто п ора (для синтетич е ских канатов - не бл и же 2 мет р ов).
  • При о т даче сто п ора нахо д итесь то л ько со ст о роны, пр о тивопол о жной на т яже­нию швартовно г о троса, и в стороне от линии натяжени я.
  • Страв л ивая тро с из бухты, встаньте за бухту лицом по направлен ию дви ж ения стравл и ваемого троса и с б расывай т е шлаги в п еред от себя.
  • Выби р ая или потравлив а я шварт о вные тр о сы, дер ж ите ходо в ой коне ц, не подход я к кнехт а м или ба р абану ш в артовног о механизм а ближе 1 метра.
  • Допол н ительны е шлаги тр оса нак л адывайте на бараб а н шварт о вной леб е дки, шпиля или бра ш пиля тол ь ко при остановле н ном мех а низме. Н е стравлив айте трос с вращаю щ егося бар а бана шв а ртовного механиз м а, когда барабан в р аща­ется в сторону в ы борки.
  • По ок о нчании швартовк и на верхн ие шлаги стальног о троса, заведенно г о на кнехт, накладывайте схва т ку из то н кого раст и тельного троса.
  • При о т даче с кнехта туго натянуто г о троса потравите трос до о б разовани я до­статочн ой слаб и ны, только после э т ого сним а йте шлаг и с кнехта.
  • Не на х одитесь на линии натяжени я выбираем ого или стравлив а емого тр о са, а также вблизи к н ехтов и р о ульсов.
  • Не вы б ирайте и не трави т е тросы, если с ни м и произ в одятся р а боты у р о уль­сов ил и киповых планок (освобожд е ние зажа т ых трос о в и пр.).
  • Не пр о таскивай т е шварто в ные кон ц ы через клюзы без специаль н ых крюч ь ев.
  • Во вр е мя прои з водства швартовн ы х работ не держите руки на план ш ире фальшборта, не перегиба й тесь чер е з него. Н е переходи те с суд н а на при ч ал, с прича л а на судно или с с у дна на су д но до ок о нчания швартовки.
  • При з а возке шв а ртовног о троса шл юпкой н а бирайте достаточ н ое колич е ство шлаго в троса дл я свобод н ого его потравли в ания. Не подбира й те завезе н ный шлюп к ой швар т овный тр о с до тех пор, пока шлюпка не освобо д ится от троса и не отойдет о т него на безопасно е рассто я ние. Есл и человек находитс я на шварт о вной бочке, не тра в ите и не выбирайт е швартовный трос.
  • При за п уске ли н еметател ь ной рак е ты следи т е за те м, чтобы линь нахо дился п о д ветро м в сторон е от ва с. Запуска йте лине м етательн у ю ракет у с таким рас­чет ом, чтоб ы она упал а за цель ю.
  • Для п р едохране н ия швар т овных т р осов от пере­ти р ания не о бходимо подкладывать под стальные тро­сы деревян н ые бруск и, а под растительны е - мат ы.

Стальной швартовный трос подлежит замене, если в любом месте на его длине, равной восьми диаметрам, число обрывов проволок составляет 10% и более общего числа проволок, а также при чрезмерной деформации троса.

Растительный трос подлежит замене при разрыве каболок, прелости, зна­чительном износе или деформации. Синтетические канаты подлежат замене, если количество обрывов и повреждений в виде надрывов нитей составляет 15 % и бо­лее числа нитей в канате.

Швартовное устройство предназначено для обеспечения подтягивания судна к береговым и плавучим причальным сооружениям и надежного крепления судна к ним

Возможны следующие виды швартовки судна: лагом (бортом) к причалу (пирсу, дебаркадеру); кормой к причалу; к специальному причалу железнодорожных и автомобильных паромов; постановки на бочку.

Для обеспечения выполнения швартовных операций на судах всех назначений предусматривают швартовное устройство, состоящее из следующих деталей, механизмов и снабжения:

швартовов; кнехтов; киповых планок, роульсов и клюзов; легости.; привальных брусьев; кранцев; швартовных механизмов.

Швартовные механизмы -- шпили и лебедки -- по типу привода разделяют на ручные, электрические, электрогидравлические.

По тяговому усилию швартовные механизмы разделяют на малые с тяговым усилием до 15 кН, средние--до 50 кН и крупные--от 50 к11 и выше.

Ручные швартовные шпили имеют сравнительно малое применение. Шпиль состоит из плиты (палбуга), в которой закреплен баллер шпиля, - швартовного барабана, зубчатой (конической) передачи, рукоятки и других мелких деталей.

Электрические швартовные механизмы. К числу этих механизмов относятся шпили и лебедки. Швартовные шпили делятся на два типа:

однопалубные -- с надпалубным расположением электродвигателя и с электродвигателем, который встроен в головку шпиля (безбаллер-ные шпили);

двухпалубные -- с электродвигателем, расположенным на палубе (платформе), находящейся ниже той палубы, на которой установлена головка шпиля.

Швартовные лебедки с электрическим приводом. Их подразделяют на автоматические и неавтоматические простые с креплением коренного конца швартова на швартовном барабане.

Основная особенность автоматических швартовных лебедок заключается в способности поддерживать натяжение швартовного каната перед барабаном лебедки в определенных, заранее установленных пределах. При увеличении нагрузки лебедка автоматически включается на режим травления обычно от 25 до 35% номинального натяжения каната на барабане, а при уменьшении -- на режим выбирания. Преимуществом лебедки по сравнению со шпилем является исключение выполнения швартовных операций вручную.

Буксирное устройство: назначение, типы, устройство, принцип действия. Требования ПРРР и ПТЭ

Буксирное устройство- Это комплекс оборудования и механизмов обеспечивающих буксировку одного судна другим. Бывают: общесудовые и специальные. Общесудовые- канат, специальный букс. кнехт (битенг), букс. клюз. Спец. устройства: Букс. лебедка, бук. гак, битенг, б. канаты, букс арки, борт. Ограничители, букс клюз.

Лебедки бывают:1. автоматические, 2) механические 2-х типов: кот. могут измен длину б каната без измен скорости,--с измен скорости. 3) лебёдки-вьюшки.

В морской практике швартовные операции относят к наи­более ответственным и часто повторяемым операциям. Опреде­ленный риск, существующий при их выполнении, обусловлен

В СОСТАВ ШВАРТОВНОГО УСТРОЙСТВА ВХОДЯТ:

Применяют несколько типов швартовных операций:

ШВАРТОВКА СУДНА БОРТОМ К ПРИЧАЛУ (ЛАГОМ) -

ШВАРТОВКА СУДНА КОРМОЙ К ПРИЧАЛУ

ШВАРТОВКА К СУДНУ, СТОЯЩЕМУ НА ЯКОРЕ ИЛИ ДРЕЙФУЮЩЕМУ,

Распространенной швартовной операцией является поста­новка судна на бочк у.

ШВАРТОВНЫЕ ТРОСЫ

В качестве швартовных концов используются

Количество и размер тросов определяются

Стальные тросы применяются

Широкое распространение получили швартовы, изготовленные из

Наиболее удобны швартовы из

Чтобы использовать положительные качества

Для своевременного обнаружения дефектов швартовы должны не реже

Осмотр также необходимо производить после

На одном конце швартовного троса имеется петля – огон , который надевают на

Другой конец троса закрепляют

КНЕХТЫ

Швартовные тросы на кнехтах закрепляют

КЛЮЗЫ

Для пропуска швартовов с судна на берег в фальшборте делают

Рис. 6. Кормовые клюзы обыкновенные Рис. 7. Клюз универсальный

Кроме киповых планок, для изменения направления троса применяют

Рис. 8. Киповые планки

ВЬЮШКИ И БАНКЕТЫ

Для хранения швартовных тросов используют:

Рис. 11. Банкета

Швартовное устройство служит для крепления судна к причалу, борту другого судна, рейдовым бочкам, палам, а также перетяжки вдоль причалов. В состав швартовного устройства входят (рис. 1):

• швартовные тросы;
• кнехты;
• швартовные клюзы и направляющие роульсы;
• киповые планки (с роульсами и без них);
• вьюшки и банкеты;
• швартовные механизмы (турачки брашпиля, шпиль, лебедки);
• вспомогательные приспособления (стопора, кранцы, скобы, бросательные концы).

Швартовные тросы . В качестве швартовных концов используются растительные, стальные и синтетические тросы. Количество и размер тросов определяются согласно характеристики снабжения данного судна ().

Растительные тросы скручиваются из волокон растительного происхождения. В зависимости от способа плетения и диаметра они разделяются на канаты, лини, перлини, шнуры и кабельтовы. Материал же изготовления зачастую отражается в названии троса. К примеру, трос из волокон луба конопли называется пеньковым. С пеньковыми тросами соперничают так называемые манильские тросы (рис. 2), которые скручиваются из волокна листьев прядильного банана — абака. Такие тросы обладают преимуществом в виде небольшого веса, но значительно уступают пеньковым в гибкости. Так же применяются сизальские (рис. 3), кокосовые, хлопковые, джутовые, льяные (рис. 4) тросы.

Преимущества и недостатки растительных тросов:

• уменьшаются при намокании;
• подвержены развитию плесени;
• по мере использования прочность растительных тросов быстро уменьшается.

Синтетические канаты имеют большие преимущества перед расти-тельными. Они значительно прочнее и легче, более гибки и эластичны, влагостой-ки, не теряют прочности при намокании и не подвержены гниению, стойки к рас-творителям. Синтетические канаты очень эластичны. При нагрузке, равной половине разрывного усилия, относительное удлинение плетеных восьмипрядных кана-тов достигает до 35-40%, не теряя при этом прочности.

Синтетические тросы изготавливают из полимерных материалов. В зависи-мости от марки полимера они подразделяются на полиамидные, полиэфирные и полипропиленовые.

Полиамидные канаты (рис. 5) отличаются своей способностью поглощать ударную энергию, у них отличная прочность и очень хорошая износостойкость.

Полиэфирные (полиэстер) тросы (рис. 6) изготавливаются из волокон лав-сана, ланона, дакрона, долена, терилена, и других полимеров. Характеризуются от-личной стойкостью к климатическим условиям, очень хорошей прочностью и из-носостойкостью. В отличие от полиамидных канатов они даже в мокром состоянии гибкие и мягкие. Полиэфирные канаты очень хорошо подходят в качестве шварто-вочных канатов и канатов для подъема тяжелых грузов.

Канат полипропиленовый (рис. 7) отличается средней износостойкостью, хорошей прочностью. При производстве полипропиленовых канатов применяется пленочная фибрилированная нить или мультифиламентное волокно, которые сами по себе имеют отличные механические свойства и высокую надежность. В послед-нем случае канат получается более гладким и приятным на ощупь. Он имеет высо-кую устойчивость к изгибам, повышенную стойкость к воздействию химически ак-тивных сред, высокую прочность и при этом не является гигроскопичным, а пото-му не теряет своих свойств при погружении в воду. Такие изделия не подвержены разрушительному действию грибков и бактерий, а потому не гниют даже при дли-тельной эксплуатации в среде с высокой влажностью. Канаты из полипропилена имеют высокую упругость, что позволяет создавать из них различные изделия с фиксированной формой. Особенно удобны полипропиленовые швартовы при за-водке на большие расстояния, так как они плавают.

Синтетические волокна легко различаются по следующим признакам:

• если образец не тонет в воде, значит он изготовлен из полиэтилена, если тонет, то это либо полиамид, либо полиэфир;
• если при сгорании идет тёмный дым и образец плавится, то это полиэфир, если он плавится без изменения окраски, то это полиамид, полипропен или полиэтилен;
• если образец смочить 90%-ным фенолом или 85%-ной муравьиной кисло-той (несколько капель на стеклышке) и волокно растворится, то это поли-амид, если образец не растворится — полиэфир;
• если не растворится и со-хранит гибкость — полипропен или полиэтилен.

В настоящее время широкое распространение композитные и комбиниро-ванные синтетические канаты с использованием различных типов волокон и нитей.

Не разрешается использовать синтетические тросы, не прошедшие антиста-тическую обработку и не имеющие соответствующих сертификатов.

Стальные тросы применяются все реже, так как они плохо восприни-мают динамические нагрузки, требуют больших физических усилий при передаче с борта судна на причал. Наиболее распространенными на морских судах явля-ются стальные швартовы диаметром от 19 до 28 мм. Тросы смазывают (тируют) не реже одного раза в три месяца и каждый раз после пребывания троса в воде.

Для своевременного обнаружения дефектов швартовы должны один раз в шесть месяцев подвергаться тщательному осмотру. Осмотр также необходимо производить после сто-янки на швартовых в экстремальных условиях.

На одном конце швартовного троса имеется петля — огон, который надевают на береговую тумбу или крепят скобой к рыму швартовной бочки. Другой конец троса закрепляют на кнехтах, установленных на палубе судна.

Представляют собой парные чугунные или стальные тумбы, рас-положенные на некотором расстоянии друг от друга, но имеющие общее основа-ние (рис. 8). Кроме обыкновенных кнехтов, в некоторых случаях, особенно на низкобортных судах, применяются крестовые кнехты, которые могут быть как двойные, так и одинарные.

Швартовные тросы на кнехтах закреп-ляют наложением ряда шлагов в виде вось-мерки таким образом, чтобы ходовой конец троса находился сверху (рис. 9). Обычно накладывают две-три полные восьмерки и только в исключительных случаях доводят число шлагов до 10. Чтобы не происходило самосбрасывания троса, на него накладывают схватку. Для крепления каждого швартова, поданного на берег, должен быть отдельный кнехт.

Для пропуска швартовов с судна на берег в фальшборте делают швартовный клюз — круглое или овальное отверстие, окаймленное литой ра-мой с гладкими закругленными краями (рис. 10). В настоящее время все более широкое применение находят универсальные клюзы, имеющие поворотную обойму и роульсы (рис. 11). Такие клюзы предохраняют трос от перетирания.

В тех местах, где фальшборта нет, вместо швартов-ных клюзов устанавливают киповые планки, предохраняющие трос от перети-рания и придающие ему необходимое направление (рис. 12). Имеется не-сколько типов киповых планок. Киповые планки без роульсов обычно применяют только на небольших судах при малом диаметре швартовного троса. Роульсы уменьшают износ тросов и снижают усилие, необходимое для их выбирания. Кроме киповых планок, для изменения направления троса применяют также направляющие роульсы, которые располагают на палубе у швартовных меха-низмов (рис. 13).

Вьюшки и банкеты . Для хранения швартовных тросов используют вьюшки и банкеты (рис. 14, 15). Последние представляют собой горизонталь-ный барабан, вал которого закреплен в подшипниках станины. По бокам барабан имеет диски, препятствующие сходу троса.

Бросательные концы (выброски) и кранцы . К деталям швартов-ного устройства относятся также бросательные концы и кранцы. Бросательный ко-нец изготовляют из линя длиной около 25 м. На одном его конце имеется пегость — парусиновый мешочек, наполненный песком (рис. 16).

Кранцы применяют для предохранения корпуса судна от повреждения при швартовке. Мягкие кранцы чаще всего делают плетеными из старого растительного троса. Применяют также пробковые кранцы, представляющие собой небольшой шаровидный мешок, заполненный мелкой пробкой. В последнее время все более широкое применение находят пневматические кранцы.

Швартовые механизмы . В качестве швартовных механизмов для выбирания и обтягивания швартовов используются шпили, швартовные простые и автоматические лебедки, брашпили (для работы с носовыми швартовыми). Швартовые шпили устанавливаются для работы с кормовыми швартовыми. Они занимают мало места на палубе, привод шпиля располагается под палубой (рис. 17).

На баке для выбирания швартовных тросов используют швартовные турачки брашпиля (рис. 18). Автоматические швартовные лебедки могут устанавливаться для работы с кормовыми и носовыми швартовами (рис. 19). Швартов постоянно находится на барабане лебедки, не требуется его предварительной подготовки перед подачей и переноса на кнехты после обтягивания. Автоматическая лебедка самостоятельно потравливает швартов при его чрезмерном натяжении или подбирает, если швартов получил слабину.

Выбранный с помощью механизма швартовный трос переносят на кнехты и закрепляют. Чтобы при переносе троса он не по-травливался, на него предварительно накладывают стопор (рис. 20).

Стопор крепится к рыму у основания кнехта или за обух на палубе судна (рис. 21). При работе со стальными швартовыми следует использовать цепные стопоры с длиной цепочки не менее 2 м, калибра 10 мм и растительным тросом длиной не менее 1,5 м на ходовом конце (рис. 22). Применение цепных стопоров для растительных и синтетических тросов недопустимо.

Стопор вытягивают вдоль швартова по направлению натяжения. Когда швартов взят на стопор, не следует резко сбрасывать с турачки или шпиля трос, чтобы рывком не оторвать стопор. Швартов следует сначала осторожно потравить обратным ходом шпиля или брашпиля, не снимая шлагов с барабана, и только убедившись, что стопор надежно держит швартов, последний быстро переложить на кнехт.

На больших судах могут применяться стационарные стопоры, которые установлены на палубе между клюзом или киповой планкой и кнехтом. Выбирание и закрепление швартовных тросов значительно упрощается при использовании кнехтов с вращающимися тумбами. Швартов накладывают «восьмерками» на тумбу кнехта и подают на турачку брашпиля. При выбирании троса тумбы кнехта проворачиваются, свободно пропуская трос. Посл снятия троса с турачки брашпиля он не будет потравливаться, так как тумбы имеют стопор, который препятствует их повороту в обратном направлении.
