Настенные газовые котлы требования к помещению. Установка напольного газового котла своими руками: технические нормы и алгоритм работ. Какие разрешения нужны

Многие из тех, кто собирается оснастить свой дом или дачу отопительным оборудованием, задаются вопросом о том, можно ли установить газовый котел на кухне, или для этих целей следует использовать только специальное помещение. Сразу следует сказать, что правила установки отопительных котлов данного типа допускают их монтаж в кухонном помещении, но при этом следует строго придерживаться определенных требований, направленных на то, чтобы обеспечить безопасность эксплуатации подобного оборудования на кухне.

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

• длительный срок эксплуатации;
• высокая надежность котлов данного типа;
• возможность использования для обогрева помещений, характеризующихся значительной площадью;
• достаточно высокий КПД;
• возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
• простота эксплуатации, управления и технического обслуживания;
• доступность и невысокая цена используемого энергоносителя – газа;
• достаточно невысокая стоимость оборудования.

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

• Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
• Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
• Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
• Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

• одноконтурного или двухконтурного типа;
• с камерой сгорания закрытого или открытого типа;
• оснащенными различными системами розжига;
• с бойлером для нагрева воды наружного или внутреннего типа;
• устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м 2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Правила установки газового котла в кухонном помещении

Чтобы поставить котел на кухне и не испытывать проблем с таким оборудованием в плане его эксплуатации и технического обслуживания, следует строго придерживаться требований, оговоренных в СНиПах. Данные требования к установке газового котла, которых следует придерживаться и при замене старого прибора на новый, оговаривают целый ряд параметров, к которым относятся: расположение оборудования относительно сантехнических приборов, окон и вытяжки; расстояние, на котором боковые стенки устройства должны располагаться от стен помещения; высота установки настенного газового котла от пола и др.

Согласно вышеупомянутым параметрам, установка газового котла на кухне допускается в том случае, если кухня не используется в качестве жилой комнаты.

Наиболее распространенными на сегодняшний день являются два способа установки газового оборудования в кухне:

1. Установка газового прибора в специальный короб, который, в свою очередь, монтируется в один из элементов мебели на кухне. Решив выбрать данный вариант, следует иметь в виду, что установка котла на кухне таким способом, согласно требованиям безопасности, возможна не во всех случаях.
2. Установка котла, оснащенного декоративной лицевой панелью. Это удобно, так как на современном рынке предлагается большое разнообразие газовых котлов с разными вариантами декоративной отделки, что дает возможность оптимально подобрать котел практически под любой интерьер.

Газовый котел, встроенный в кухонный шкаф

Основные требования по установке газовых отопительных котлов в кухонном помещении

Планировка и оснащение кухни, если в ней планируется поместить газовый отопительный котел, должна сразу предусматривать требования по установке такого оборудования. Такие требования, в частности, определяют следующие параметры кухни:

1. Наличие двери в кухне, которая необходима для ее изоляции от жилых помещений дома.
2. Наличие оконного проема в кухне и его размеры. Требования по данному параметру являются минимальными.
3. Наличие в кухне приточно-вытяжной вентиляции.
4. Наличие в оборудуемой кухне электрических розеток и подводящих газ труб и расстояние от них до устанавливаемого отопительного котла.
5. Наличие в кухонном помещении системы дымоотведения.

Основные нормы размещения напольного газового котла

Следует иметь в виду, что требование, относящееся к наличию двери в кухне, в которой устанавливается газовый котел, является очень важным, так как помещение, в котором эксплуатируется подобное оборудование, должно быть изолировано от жилых комнат.

Кроме этого, очень важно оставлять определенное расстояние от стенки самого котла до стены помещения, так как воздух вокруг такого оборудования должен свободно циркулировать, что очень важно для обеспечения безопасности его использования.

Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции

В перечне требований, относящихся к кухонным помещениям, в которых используется газовый котел, однозначно сказано, что окна, которые устанавливаются в таких помещениях, должны в обязательном порядке оснащаться форточками. Таким образом, согласно данному требованию, если в кухонном помещении установлены металлопластиковые окна, в которых форточки отсутствуют, то это является нарушением норм безопасности. Между тем, в подавляющем большинстве случаев, на подобное нарушение требований представители газовых служб не обращают внимания.

Необходимость в наличии форточки в окнах кухонного помещения, оснащенного газовым котлом, как и конвекционного отверстия в дверном полотне, объясняется тем, что воздух в таком помещении должен постоянно циркулировать, чтобы в нем не создавалась высокая концентрация опасных для жизни человека летучих веществ.

В том случае, если газовый котел будет монтироваться во внутренней части кухонного шкафа, то следует особенно тщательно следить за тем, чтобы такое оборудование располагалось на пути движения воздушных потоков в кухонном помещении. Кроме этого, при таком варианте размещения газового котла, необходимо предусмотреть наличие конвекционных отверстий и в дверцах самого кухонного шкафа, в котором будет располагаться отопительное оборудование.

При эксплуатации внутри кухонного помещения отопительного газового котла любого типа, воздух в таком помещении сжигается в любом случае, что и объясняет требования, согласно которым в кухнях с газовым отопительным оборудованием в обязательном порядке должна быть установлена вентиляционная система.

Кроме самого факта наличия такой системы в кухонном помещении с газовым котлом, к правилам выполнения ее монтажа также предъявляются определенные требования.

• Вытяжку, которая будет обслуживать газовый котел, нельзя подключать к кухонному вытяжному воздуховоду, для нее необходимо смонтировать отдельный канал.
• Диаметр вентиляционного канала, к которому будет подключаться вытяжка газового котла, должен быть рассчитан с учетом производительности работы отопительного оборудования.
• В помещении, в котором будут эксплуатироваться газовый котел и вытяжная вентиляционная система для его обслуживания, должен обеспечиваться определенный воздухообмен, конкретная величина которого оговаривается требованиями СНиПа 31-01 от 2003 года. Согласно требованиям данного нормативного документа, при эксплуатации газовых котлов с атмосферными горелками в расчет принимается двойной воздухообмен, а при использовании оборудования с закрытой камерой сгорания – одинарный.

Видео: требования к естественной вентиляции при установке газового котла на кухне.

Рекомендации по выбору газового котла для установки на кухне

Прежде чем изучать требования к помещению для установки газового котла на кухне, следует определиться с выбором самого оборудования. Так, основными параметрами, на которые следует обращать внимание при выборе, являются:

• мощность;
• количество контуров в конструкции;
• тип камеры сгорания;
• тип установки;
• тип используемого теплообменника;
• объем бака встроенного или внешнего бойлера;
• торговая марка, под которой выпущено оборудование.

Кроме этого, выбирая отопительные котлы, следует учитывать такие параметры, как расход топлива и электроэнергии, а также количество воды, которое такое устройство способно нагреть в единицу времени.

Видео: как правильно подобрать настенный газовый котел.

Газ считается самым рентабельным видом топлива с точки зрения экономичности. Даже если в дачный поселок не проведена ветка газовой магистрали, многие владельцы загородных домов используют газгольдеры, что с точки зрения экономичности, чаще всего выгоднее использования других видов топлива. В любом случае, надо знать правила подключения газового котла в частном доме, которые жестко регламентируют все нюансы монтажа и эксплуатации оборудования.

Современный газовый котел с автоматикой – это достаточно сложная система, монтаж и отладка которой требует профильных знаний

Можно ли проводить монтаж оборудования самостоятельно

Если коротко, то монтаж газового котла в частном доме может быть проведен любым лицом, но ввод оборудования в эксплуатацию – приемку и испытание должны проводить специалисты из газовой службы, подключение газового котла в частном доме и эксплуатация его без их разрешения невозможно.

Надежней всего поручить установку газового оборудования квалифицированным представителям специализированной организации. Только они смогут произвести нужные работы грамотно, в соответствии с требованиями СНиП, и обеспечат безопасную эксплуатацию оборудования. Кроме того, грамотный специалист всегда работает по договору подряда, в котором указано кто, когда и какие проводил работы.

Основные виды газовых котлов

Производители газового оборудования предлагают покупателям разные виды котлов отопления, работающих на голубом топливе. Они предназначены для обогрева любой площади и по типу монтажа делятся на напольные и настенные.

Первые из них – это мощные, надежные и долговечные «флагманские модели», предназначенные для установки в домах с метражом выше среднего. Общий недостаток таких моделей только один – для них придется оборудовать отдельное помещение.

Настенные газовые котлы служат прекрасным альтернативным вариантом для небольшого частного дома: они не нуждаются в обособленном помещении – такие устройства компактны и универсальны. Кроме того, их монтаж не предъявляет повышенных условий к несущей способности стены – лишь требуется прослойка из негорючего материала между котлом и основанием.

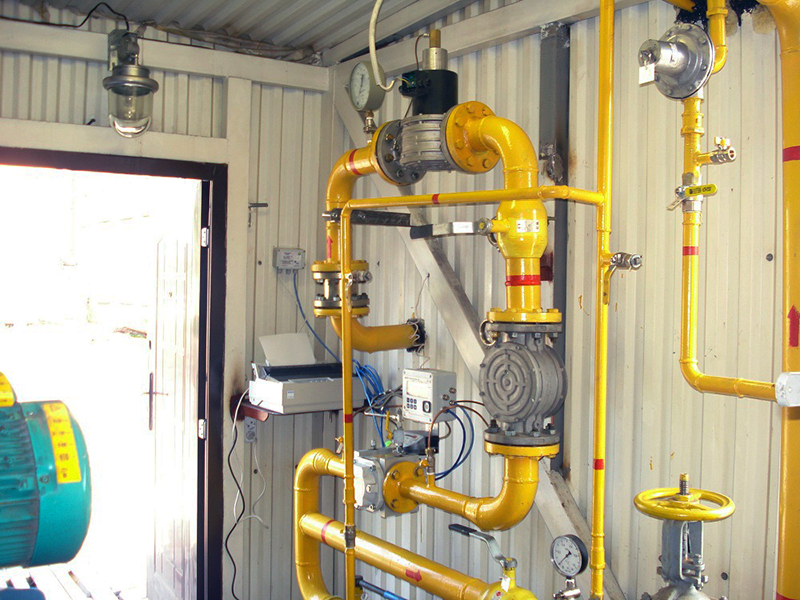

Требования к помещению котельной в доме

Если производительность котла больше 30 кВт, то его обязательно надо устанавливать в обособленном помещении. Вся информация, как установить газовый котел в частном доме, дана в нормах СНиП, где есть четкие требования к обустройству котельной для нагревательного оборудования, работающего за счет сгорания топлива.

Разместить котельную можно на чердаке, в подвале (цоколе) или просто в отдельной комнате дома. Обязательным требованием при этом является свободный проход в помещение, достаточная освещенность и обустройство жесткого основания.

Кроме того, установка газового котла в частном доме требования к котельной предъявляет следующие:

объем не менее 13,5 м³ для котлов с мощностью 30-60 кВт и свыше 15 м³ для моделей с большей производительностью;

удобный доступ к оборудованию.

Правильно спроектированная котельная для частного дома

в течение часа вентиляция должна обеспечивать трехкратный воздухообмен;

стены и перекрытия выполняются из негорючего материала;

Важно! Отопительные котлы располагают на расстоянии не менее 0,5 м от горючих поверхностей. А перегородки соответствуют стандарту огнестойкости RE1 45, то есть они должны сопротивляться открытому огню в течение 45 минут.

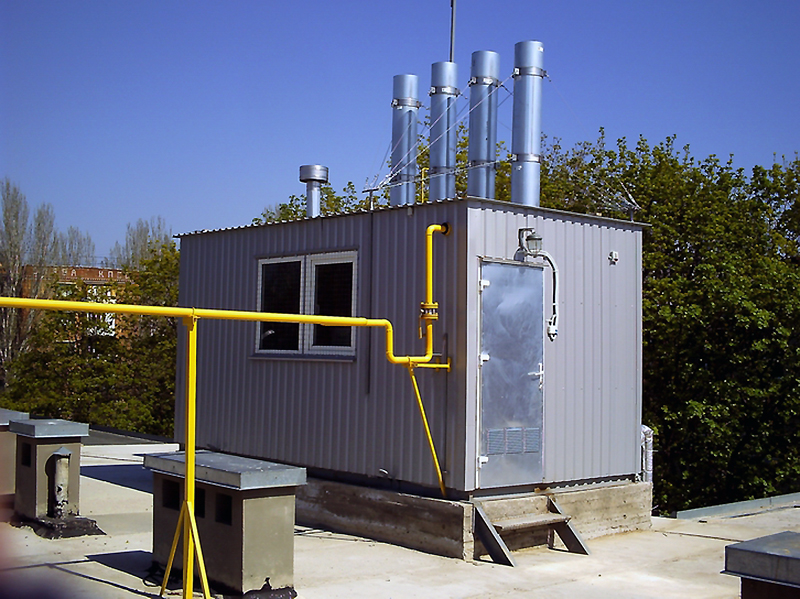

Требования к котельной в отдельном здании

Достоинства обособленной котельной это увеличенная безопасность, пониженный уровень шума и возможность использования освободившейся площади для других целей. Недостатком будет удорожание устройства отопительной системы, так как придется тянуть дополнительную теплоизолированную ветку трубопровода.

При этом такая требования к таким котельным следующие:

отдельный фундамент ;

бетонированное основание для котла;

принудительная вентиляция , которая должна обеспечивать троекратный воздухообмен в течение часа;

выполнение требований в отношении размеров котельной;

в одном помещении допускается монтаж не более двух обогревательных устройств;

двери на улицу должны открываться наружу;

Требования СНиП к наружной котельной частного дома

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов и инженерных коммуникаций . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

поверхности стен и перекрытие выполняются из негорючего материала;

наличие окна с фрамугой для дневного освещения и экстренного проветривания – площадь оконного проема при этом должна подходить объему комнаты (0,03 м 2 на 1 м³);

наличие дымохода , если он нужен для устанавливаемого устройства (для настенных приборов с производительностью менее 30 кВт разрешается вывод коаксиальной трубы через стену).

Также к котлу подводится канализационная труба, чтобы можно было сливать воду из системы при ее замене.

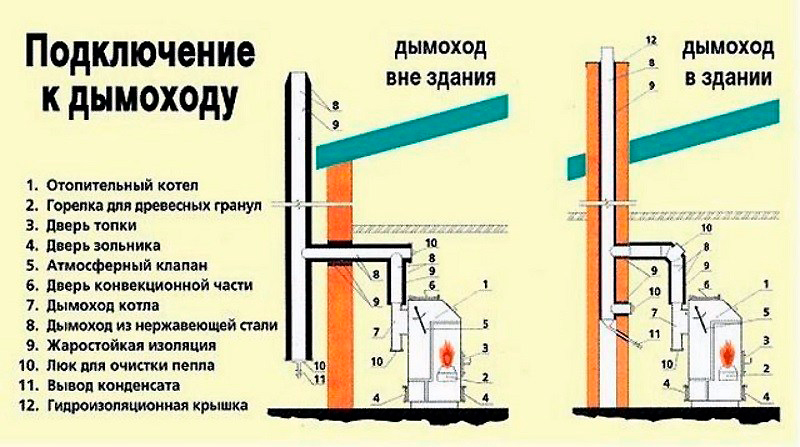

Основные требования к дымоотводу и вентиляционным путям

Помещение, где находится газовый котел, должно отвечать необходимым требованиям, при этом регламентируется не только ширина и длина комнаты согласно мощности оборудования, но и размер до потолка, который должен быть не менее 2 м.

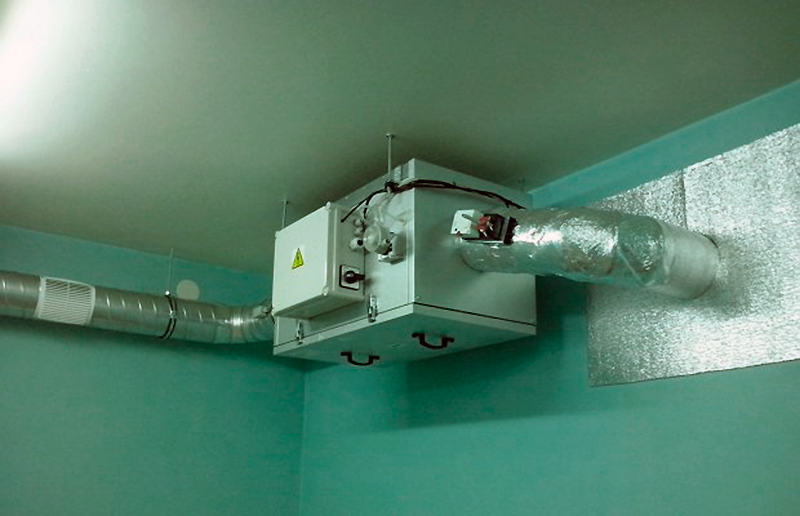

В котельной в обязательном порядке устанавливается вентиляционный канал, для этого предусматривается отверстие с сечением не менее 0,02 м 2 .

Расположение газовых котлов соотносится с условиями установки дымохода. При этом должны строго соблюдаться параметры последнего (высота, площадь канала) относительно установленного газового оборудования.

Размер внутреннего сечения трубы для выхода дыма делается таким же или чуть больше, чем у прибора. Согласно НПБ-98, внутри отверстия дымохода скорость потока воздуха должна быть 15-20 м/сек, а такую тягу можно обеспечить при высоте трубы дымохода около 5 метров.

Важно! Нельзя выводить дым в канал, предусмотренный для вентиляции. В котельных, которые имеют стандартную вытяжку, воздухообмен должен проходить за счет поступающего потока снаружи помещения и, частично, в результате проникновения его из смежных комнат.

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.

СНиП 42-01-2002 о газораспределительной системе.

СНиП 21-01-97 о пожарной безопасности.

СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котла

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Важно знать! Технические условия – это официальное разрешение на проведение работ по монтажу газового прибора. Самовольная установка газового нагревателя без ТУ является незаконной и небезопасной для домовладельца.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

Подготовка прочного основания . На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.

Подключение дымохода и проверка тяги.

Присоединение труб отопительной системы . При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.

При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу . Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.

Подключение к газопроводу . Это может делать только специалист газовой службы.

Видео описание

Наглядно установка газового котла показана в видеоролике:

На этом самые необходимые работы завершены. Исключением являются котлы с закрытой камерой сгорания. Эти устройства оснащены электронным управлением, и их запуск производится одновременно с наполнением системы, так как без создания определенного давления в расширительном баке, котел работать не будет.

Правила эксплуатации

Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия :

За пуск в работу котла только при нормальной влажности.

Контроль технического состояния специалистами газовой службы не реже одного раза в год.

Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.

Естественная или искусственная вентиляция в котельной.

Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).

В случае утечки своевременно сообщать в аварийную газовую службу.

Видео описание

Про особенности эксплуатации газовых котлов смотрите в видеоролике:

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ :

Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).

Обследование терморегуляторов на напольных котлах.

Промывка или замена фильтрующих элементов.

Ревизия форсунок , проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.

Контроль тяги в дымоходе.

Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

На заметку! После окончания ремонта и перед запуском отопительной системы, работник газовой службы проверяет герметичность всех соединений в магистрали. Обычно для этого используется мыльный раствор.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Заключение

На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.

Если вы знаете требования к помещению для установки газового котла в частном доме, то сможете выполнить их все перед согласованием и подачей документов на ТУ.

Если у вас в поселке есть магистральный газ или он ожидается в самое ближайшее время, то требования к помещению для установки газового котла в частном доме вы должны знать еще до начала строительства жилого строения.

Ведь без этого вы не будете знать, какую закладывать высоту потолков или площадь котельной, а также не сможете заранее спроектировать дверные и оконные проемы в газовой котельной.

Некоторые нюансы

Важно! Есть СНиП и есть требования региональных газовых компаний. СНиП едины на всей территории страны, а вот требования региональных газовиков иногда разнятся довольно сильно.

И если требования СНиП будут влиять на эксплуатационные характеристики котельной, то требования газовиков – на согласование, ТУ и на собственно запуск.

Вы можете построить газовую котельную согласно всем требованиям СНиП, но именно решают – подключать вам магистральный газ или нет.

Второй момент. Мы говорим, прежде всего, о подключении к магистральному газу. Да, котельная на сжиженном газе, так же, как и оборудование на нем, являются источниками повышенной опасности и все обязательные требования должны соблюдаться.

Однако, при подключении вашего оборудования к газгольдеру все работы и приемку производят специалисты коммерческой компании, которая реализует этот проект на вашем участке.

А вот с магистральным газом работает местное отделение РАО Газпром Распределение. А значит, и требования будут более жесткие, и приемка будет проходить совсем в другом ключе.

Требования к котельной для газового котла в частном доме

Итак, какие существуют требования к помещению для установки газового котла в частном доме, на основании которых вам могут подписать согласование и выдать ТУ на установку и подключение оборудования?

Стоит сразу оговориться, что в данном документе идет речь о требованиях для установки газовых тепловых агрегатов до 30 кВт тепловой мощности с открытой камерой сгорания в настенном и напольном вариантах.

Почему так? Потому что для настенных вариантов котлов с закрытой камерой сгорания и возможностью подключения коаксиального дымохода вам не потребуется котельная. Вы сможете установить такое оборудование даже на кухне.

Поэтому требования по ним распространяются на все помещения – смотрите их ниже на этой же странице.

Итак, требования к помещению котельной, в которой будет установлен настенный или напольный газовый котел с открытой камерой сгорания:

1. Высота потолков в газовой котельной должна быть не менее 250 см в чистоте (в некоторых источниках 220 см).
2. Перед размещенным тепловым агрегатом должно быть не менее 1 метра спереди и по бокам для проведения осмотра и технических работ специалистами обслуживающей газовой организации.
3. Площадь остекления котельной должна составлять не менее 1/10 от площади помещения (например, для котельной объемом 6 кв.м. это 0,6 кв.м.).
4. Помещение должно быть оборудовано естественной вытяжной вентиляцией, с производительностью подбираемой по мощности вашего газового оборудования.
5. В помещение должен быть обеспечен приток воздуха естественным путем (неплотности и отверстия в окнах и дверях) снаружи и из внутренних помещений дома.

Некоторые региональные отделения компании Газпром предъявляют также следующие требования к помещению, в котором будет размещаться газовый котел с открытой камерой сгорания:

1. Обязательное наличие отдельной двери котельной, которая открывается сразу на улицу.
2. Двери и окна в котельной должны открываться наружу.
3. Приток воздуха в котельную должен производиться не из внутренних помещений.
4. Стены в котельной должны быть изготовлены из несгораемых материалов.
5. должна иметь производительность согласно установленным значениям (и приводится норматив, закрепленный в ведомственном документе).

Выполнять ли данные требования, решать вам. Только еще раз напомню, что вряд ли вам подпишут все документы и произведут подключение оборудования без выполнения именно этих «местных» правил. Монополист – он на то и монополист.

Требования к прочим помещениям

Здесь как раз пойдет речь о том, что можно повесить газовый настенный котел мощностью до 30 кВт с коаксиальным дымоходом прямо на кухне или в коридоре.

В общем, сгодится любое помещение, которое будет соответствовать минимальным требованиям:

1. В помещении не должна быть избыточная влажность (то есть. Повесить газовый котел в ванной комнате или прачечной у вас не получится).
2. Помещение не должно быть жилым (нельзя размещать газовый котел в спальне, детской или гостиной).
3. Помещение должно быть оборудовано вытяжной вентиляцией (впрочем, в современном доме вряд ли найдется хотя бы одно такое помещение, в котором нет вытяжной вентиляции).

В общем-то, вот и все требования к помещению для установки газового котла в частном доме, которые необходимо выполнить владельцу для подключения теплового оборудования к магистральному газу.

Установка газового котла в частном доме требует решения некоторых проблем. К помещению и оборудованию предъявляются специфические требования, которые придется выполнять неукоснительно, т.к. от этого зависит не только качество эксплуатации, но и безопасность.

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования .

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов.

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

1. Одноконтурный тип . Он предназначен только для отопления и имеет более простую конструкцию.
2. может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: ). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы» . В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003 ), порядка обеспечения газоснабжения (СНиП 2 04.08-87 ). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме . Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия . Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.

Разработка проекта

Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации .

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз ).

Для согласования к проекту прикладываются следующие документы:

1. Технический паспорт на оборудование.
2. Инструкция по эксплуатации газового котла.
3. Санитарный сертификат и сертификат технического соответствия.
4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Правила установки

Отопительный котел должен устанавливаться в отдельном помещении, к которому предъявляются повышенные требования:

1. Газовое оборудование монтируется в специально отведенном помещении. В частном доме, при учете всех норм, котельную можно обустроить на любом этаже и в подвале. Не допускается ставить газовый котел в жилой комнате, санузле, ванной и на кухне.
2. Минимально допустимая площадь помещения устанавливается, исходя из мощности котла. Допустимый минимум – 4 м².
3. Потолок в помещении должен быть поднят на высоту более 2,6 м.
4. Обязательный элемент в помещении – открывающееся окно . Установлена норма – 3 см² площади окна на каждый 1 м² общей площади котельной.
5. Входная дверь в помещение должна быть шире 80 см. Вверху, между дверным проемом и дверным полотном, оставляется зазор более 24 мм для естественной вентиляции.
6. Не допускается в отделке помещения использовать горючие облицовочные материалы. Не следует делать фальшпотолки или фальшполы.
7. В помещении должно быть достаточное освещение и приток свежего воздуха.
8. В котельной необходимо исключать скопление влаги. Увлажнение среды вызывает затруднение выведение газовых паров.
9. Не допускается эксплуатация газового котла без подведения водопровода.

Надо учитывать, что требования к помещению котельной являются обязательными для выполнения. С учетом того, что нарушение норм таит в себе опасность, неправильное обустройство наказывается штрафами и запретом эксплуатации оборудования.

Требования к отдельным помещениям

Котельная в отдельно стоящем сооружении организуется при мощности котла свыше 150 кВт или по желанию владельца при любом оборудовании. Данный вариант повышает безопасность, полностью исключает проникновение газа в дом, однако требует монтажа теплотрассы с надежной теплоизоляцией.

При строительстве отдельного сооружения используются негорючие стройматериалы. Предпочтение отдается блочной и кирпичной кладке. Для внешней облицовки можно использовать металлические многослойные «сэндвичи». Перекрытие пола выполняется железобетонными плитами. При обустройстве крыши упор делается на металлический профиль и негорючие кровельные материалы.

Отдельное помещение должно полностью удовлетворять вышеприведенным требованиям. При мощности котла свыше 100 кВт минимальная площадь помещения устанавливается 15 м². Более мощные установки требуют корректировки этого показателя – 0,2 м² дополнительно на каждый 1 кВт.

Если котел имеет массу свыше 210 кг, то обязательно возводится фундамент, который независим от фундамента самого строения. Он поднимается над уровнем пола на высоту 12-15 см.

Оборудование пристройки

Специальная пристройка к жилому дому чаще всего используется для котлов мощностью 50-100 кВт или при отсутствии нужного помещения для маломощного оборудования внутри дома. В такой вариант является достаточно популярным. В этом случае важно обеспечить огнеупорную защиту деревянной стены на том участке, где с ней контактирует пристройка. Огнестойкость должна быть обеспечена не ниже 0,7 ч.

Помещение пристройки должно соответствовать всем установленным нормам. Повышенные требования к входной двери. Она должна быть металлической, открываться наружу и закрепляться с таким условием, чтобы легко вылетать от взрывной волны. Естественная вентиляция является важным требованием.

Для притока воздуха предполагается наличие отверстий и зазоров, причем их площадь нормируется таким условием – 8 см² на каждый 1 кВт мощности котла.

Требования к оборудованию и его элементам

Подача газа в котельную допускается только после освидетельствования правильности монтажа компетентным представителем районной или областной газовой службы. Перед вводом ее в эксплуатацию обязательно производится опрессовка системы при давлении до 1,9 атм.

Важно! В системе не должно оставаться воздуха, а все узлы должны быть проверены на герметичность.

Должны быть соблюдены следующие общие требования к оборудованию и его деталям:

• обеспечение свободного доступа к оборудованию со всех сторон;
• трубы для газа могут изготавливаться исключительно из металла;
• обязательное условие – наличие счетчика расхода газа;
• оборудование должно быть надежно заземлено по нормам, установленным для электроустановок;
• для исключения аварийных ситуаций необходимо устанавливать газоанализатор , сигнализирующий о наличии газовой утечки и автоматический клапан для перекрытия подачи газа при разгерметизации.

Работа газового котла в достаточной степени зависит от электричества. Для устранения проблем целесообразно устанавливать стабилизатор напряжения, а также источники бесперебойного электропитания.

Обустройство вентиляции и дымоотвода

Важнейший элемент обустройства котельной – надежная вентиляционная система. Она призвана исключить:

• накопление угарных газов и скопление газа при наличии небольших утечек;
• устранение оседания копоти на поверхности стен и потолка;
• обеспечение комфортных условий для обслуживающего персонала.

Вентиляция обеспечивается сочетанием естественного и принудительного способов.

Естественная вентиляция предполагает наличие открывающихся окон (в соответствии с указанными нормами), щелей в дверном проеме и специальных вентиляционных отверстий в стене. Они обычно имеют диаметр 12-16 см, а их количество зависит от площади помещения и мощности оборудования.

Приток свежего воздуха происходит через проушины в нижней части стены, а отток – под потолком с противоположной стороны стены или через кровлю. Отверстия следует закрывать защитной решеткой.

Принудительная вентиляция повышает безопасность эксплуатации оборудования. При использовании мощных котлов естественная вентиляция не справится, а потому устанавливаются вытяжные вентиляторы. Для отвода монтируются вытяжные, вентиляционные трубы.

Дымоход (правильнее, газоотвод) является обязательным элементом для котельной. К его обустройству предъявляются такие требования:

• дымоход котельной – это отдельная конструкция, не связанная с другими дымоотводящими системами в доме;
• горизонтальный участок отвода не может превышать 2,8 м;
• количество колен (искривлений) – не более 3;
• диаметр отвода не может быть меньше соединительного патрубка;
• наружный участок дымохода выводится над крышей и должен возвышаться над коньком на высоту не менее 60-70 см.

Диаметр дымохода зависит от мощности котла и должен учитывать установленное соотношение. Так при мощности менее 35 кВт диаметр составляет не менее 13 см, а при мощности 35-45 кВт – 14 см.

Необходимость в инженерных коммуникациях

Помимо согласованного подключения к газовой магистрали, работа газовых котлов невозможна без подведения водопровода и электрической сети. Водоснабжение в значительном объеме, т.к. вода является основным теплоносителем в отопительной системе. Такая дополнительная точка также требует согласования в соответствующих организациях и установки приборов контроля расхода воды.

Практически все типы газовых котлов не могут работать без электричества. При подведении электрической сети принимается в расчет общая потребность в электроэнергии – на котел (согласно паспорта) и освещение помещения.

Обратите внимание

Линия должна отводиться от индивидуального щита, оборудованного автоматическим выключателем, системой защиты и счетчиком.

Монтаж напольного котла

Монтаж газового котла напольного типа производится в следующем порядке:

1. Формирование надежного основания. Для мощных котлов необходим монолитный , а для маломощного оборудования – металлический лист.
2. Установка котла после проверки горизонтальности основания с помощью .
3. Присоединение котла к дымоходу и проверка наличия необходимой тяги.
4. Присоединение труб отопительной системы. Установка фильтра очистки и жесткости воды, а также запорных элементов в соответствии с инструкцией. Обычно ставятся шаровые клапаны.
5. Подведение и присоединение водопровода при наличии второго контура.

При монтаже оборудования следует помнить, что врезка в газовую магистраль может производиться только специалистом, имеющим специальный допуск.

Условия для размещения настенного котла

Другой распространенный тип оборудования – настенные газовые котлы. Их установка обеспечивается в такой последовательности:

1. Крепление оборудования производится на несущей, высокопрочной стене или перегородке, отвечающей требованиям огнестойкости.
2. Корпус котла должен отстоять от поверхности стены на 45-55 мм и на 50-60 см от смежной стены. До потолка должно оставаться расстояние не менее 75 см. Крепится котел строго параллельно напольной поверхности.
3. Установка фильтра воды и запорных элементов. Подсоединение к отопительной системе.
4. Установка дымохода, если это предусмотрено инструкцией.
5. Подключение к газовому трубопроводу.
6. Подведение электрической сети.

При монтаже обоих типов котлов надо учитывать, что его можно проводить только при температуре в помещении в пределах 6-34 градуса. После монтажа установка медленно заполняется водой так, чтобы вытеснился весь воздух.

Техническое обслуживание оборудования

Эксплуатация газового оборудования должна осуществляться строго в соответствии с инструкцией. Всегда следует помнить, что любые нарушения и утечки газа могут привести к трагическим последствиям. Эксплуатировать изношенное и поврежденное оборудования нельзя.

Техническое обслуживание котла должно обеспечиваться не реже 2-х раз в течение года . Перед наступлением холодов оно проводится в обязательном порядке и по полной программе. Проверяется герметичность всех соединений, состояние дымохода и системы вентиляции. Осуществляется тщательная чистка фильтров и горелки. При необходимости заменяются изношенные детали и герметизирующие прокладки.

Газовые котлы все шире используются для организации отопления и горячего водоснабжения частных домов. Они удобны в эксплуатации, а безопасность гарантирована при правильной установке и эксплуатации.

Автономное отопление хозяева загородных домов устанавливают намного чаще, чем производят подключение к централизованной сети теплоснабжения, и причины для этого довольно веские: возможность самостоятельной регулировки температуры в каждом отдельно взятом помещении приносит реальную экономию семейного бюджета. К тому же, схему теплоснабжения можно выбрать такую, которая будет оптимально соответствовать условиям проживания, расположению помещений в доме, и эффективной теплоотдаче обогревательных приборов.

Из энергоносителей более других востребован газ – это самый распространенный и самый дешевый вид топлива в Российской Федерации. Единственная сложность при пользовании газом в отоплении дома – необходимо в полном объеме соблюдать требования к в частном доме, чтобы не допустить аварийных и угрожающих жизни человека ситуаций.

Требования и правила устройства газовой котельной загородного дома

Начнем с того, что требования к помещению газовой котельной распределяются по типам помещений. Так, если теплоотдача котла ≤ 30 кВт, то его можно устанавливать прямо в доме – на кухне, например, в подвальном помещении или в пристройке. При мощности теплогенератора ≥ 30 кВт для него понадобится отводить отдельное помещение, оборудованное по всем правилам пожарной безопасности.

Для котлов, устанавливаемых на кухнях, существуют отдельные требования, и основные пункты перечислены ниже:

1. Если кухня будет газифицированная, то минимальная ее площадь не должна быть менее 15 м 2 , при этом высота потолка не должна быть меньше 2,5 метров;
2. Система кухонной вентиляции или вытяжка должна обеспечивать часовой воздухообмен в объеме 3-5 объемов кухни. Так, если помещение имеет объем 15 м 2 х 2,5 м = 37,5 м 3 , минимальный объем перемещаемого воздуха за час должен составлять 113 м 3 ;
3. Остекление к кухне должна быть таким, чтобы соблюдались пропорции 0,3 м 2:1 м 3 , при этом окно (или окна) должно иметь форточку или поворотную раму. Для обеспечения воздушного потока с улицы и между помещениями в нижней части дверного полотна обустраивается решетка или зазор любой формы сечением ≥ 0,025 м 2 .

Дополнительные требования к помещению кухни с установленным в них газовым отоплением с точки зрения пожарной безопасности предъявляются следующие:

1. Под входной дверью в кухню необходимо оборудовать узкое отверстие для воздухообмена с остальными помещениями в доме;
2. Расстояние от предметов, изготовленных из легковоспламеняющихся материалов, к газовому оборудованию должно быть не меньше 10 см;
3. Если несущая стена или межкомнатная перегородка находятся слишком близко к газовым устройствам, то между ними монтируется металлический или другой лист из негорючего материала.

Отдельная газовая котельная для загородного дома

Если ваша газовая котельная имеет мощность ≥ 30 кВт, то теплогенератор устанавливают в отдельном помещении или в подвале частного дома, на чердаке или в мансарде. Такое помещение обязательно должно быть оборудовано дверью, соединяющей бойлерную с улицей, и иметь достаточное естественное освещение. Требованиями пожарной безопасности разрешено иметь второй выход в помещение технического назначения, но дверь должна быть защищена по III классу безопасности.

Дополнительные требования к газовым в отдельном помещении:

1. 7,5 м 3 общего объема, если в помещении установлен котел мощностью ≤ 30 кВт;
2. 13,5 м 3 для установок мощностью от 30 до 60 кВт;
3. ≥ 15 м 3 для котлов еще большей мощности;
4. Ко всему газовому оборудованию должен быть обеспечен свободный доступ – к котлу, трубам, запорной арматуре, контрольным приборам и к системе автоматики;
5. Общие требования к вентиляции в газовой котельной следующие: приточно-вытяжная вентиляция должна обеспечивать 3-х кратный обмен воздуха в час по отношению ко всему объему помещения.

Оборудование отопительной системы размещается на расстоянии ≥ 100 мм от воспламеняющихся материалов и рабочих поверхностей в доме. Помещение топочной должно быть отделено от остальных помещений несгораемыми перегородками и пожаробезопасными стенами с огнестойкостью по классу RE1 45 и с нулевым пределом распространения огня по конструкциям. В классификации RE1 45 число 45 означает, что все поверхности топочного помещения при пожаре должны выдержать воздействие огня в течение 45 мин.

Отдельная котельная – лучший выбор, потому что в жилых помещениях не будет слышно работы оборудования, насосов и горелки, пожарная безопасность такого помещения может быть повышена за счет дополнительных мер, кроме того, не будет занята площадь в самом доме. Единственное, что можно назвать недостатком – дополнительные расходы семейного бюджета на обустройство такой топочной.

Общие требования к подобного рода котельным:

1. Отдельный фундамент для газовой котельной, который не должен контактировать с фундаментом дома;
2. Отдельный фундамент для котла;
3. Над фундаментом оборудуется постамент высотой ≤ 150 мм, на котором устанавливается теплогенератор.

И крыша, и стены топочного помещения строятся из негорючих материалов. Сам котел необходимо подключить к системе домашней канализации, чтобы во время профилактики или ремонта системы можно было сливать воду из труб. Профилактические плановые работы рекомендуется проводить один раз в год – не реже.

Также безопасная во всех отношениях котельная на газе должна иметь оборудованные специальным образом двери и окна. В здании с отдельным помещением, выделенным под топочную, дверное полотно и дверная рама должны быть сделаны из огнеупорных и пожаробезопасных материалов по классу RE1 15 (выдерживают 15 минут в огне) и иметь нулевой предел распространения огня по конструкции. Чаще всего для таких дверей используют листовой металл толщиной не менее 1-1,5 мм, раму тоже сваривают из металлического уголка или швеллера.

Если здание котельной стоит отдельно от жилого дома, то двери в ней должны быть неукрепленными, чтобы в случае взрыва газа их вынесла ударная волна, а в случае пожара их можно было легче взломать или открыть. Слабо укрепленные двери – это свободное прохождение газа через щели, то есть – дополнительная естественная вентиляция помещения. Кроме того, в нижней части дверного полотна можно сделать одно-два продольных горизонтальных вентиляционных отверстия.

Требования к системе вентиляции

Для того, чтобы воздух в помещении циркулировал постоянно и непрерывно, проводятся следующие работы:

1. В стене пробивается отверстие Ø 100–150 мм на высоте 250–300 мм от поверхности пола. От топочной камеры котла отверстие должно отстоять на расстоянии 200-300 мм. В это отверстие вводится отрезок пластиковой или металлической трубы, через который будет проходить вентиляционная трасса;
2. Снаружи на продетую трубу вентиляции крепят мелкую сетку, выполняющую роль грубого фильтра, защищающего вентиляцию от уличного мусора и грызунов;
3. Изнутри в трубу врезается обратный клапан, который будет задерживать воздушный поток, выходящий из котельной;
4. Под потолком, лучше над котлом, точно также, как и внизу, пробивается еще одно отверстие выходное. Это отверстие не защищается сеткой, и на него нее нужно устанавливать обратный клапан. Единственная защита – ветровой козырек.

Если котел имеет мощность более 30 кВт, то есть смысл подумать о принудительной электрической вентиляции, которая будет освежать воздух независимо от погоды и силы ветра. Мощность вентиляторов будет зависеть от объема помещения котельной, но в любом случае должно соблюдаться правило трехкратного воздухообмена – за час работы такая вентиляция должна перемещать три объема воздуха в помещении, не меньше.

Как обустраивается дымоход

И последний элемент любой газовой котельной – дымоходный канал или каналы. Дыма при сгорании газа практически нет, но бесцветные продукты сгорания очень вредны для здоровья и жизни человека, особенно невидимый глазу гарный газ, который скапливается в нижней части плохо вентилируемого помещения. Если топочная смонтирована в жилом доме, то риск отравления угарным газом возрастает многократно. Поэтому при обустройстве системы дымо- и и газоудаления, соблюдайте следующие рекомендации:

1. Дымоходные трубы прокладываются таким же диаметром, что и выход дымохода в котле. Лучше, если диаметр труб будет немного больше – для сочленения патрубка котла и трубы дымохода в этом случае используют переходник;
2. Если при выводе дымоходного канала наружу требуется делать повороты, то рассчитывать магистраль нужно таким образом, чтобы схема содержала не более трех поворотов;
3. Верхний торец дымоходной трубы должен возвышаться над кровлей больше, чем на пять метров, и не меньше, чем на три метра от самой высокой кровельной конструкции;
4. Для прокладки дымоходного канала нельзя использовать квадратные, ромбовидные или прямоугольные трубы – только металлические оцинкованные изделия круглого или овального сечения. Поастик, кирпич, асбоцемент и другие материалы использовать категорически запрещается.

Дымоход вверху нельзя, по примеру вентиляционной трубы, защищать системами ветрозащиты или другими конструкциями, которые могут задерживать движение отработанных газов и продуктов горения газовоздушной системы. По трассе дымохода должно быть проделано ревизионное отверстие для его прочистки – оно делается в стене, на расстоянии 50-70 см от потолка.
