Мастера и умельцы всегда стремятся переделать любую технику, доводя ее функциональность до максимального совершенства. Можно встретить множество разных полезных переделок. А изготовление снегохода из бензопилы стало классикой и поставлено на поток самодельной индустрии. Давайте ознакомимся с наиболее интересными вариантами трансформации состарившейся, и ненужной, советской бензопилы в легкий стремительный снегоход.
Устройство самодельного снегохода
Поскольку из статичного инструмента мы будем изготавливать транспортное средство, перед реализацией задуманного желания следует разработать принципиальную схему. Снегоход должен не только оптимально двигаться, но и быть способным перевезти вес хозяина + небольшой груз.
Исходя из этого, каждый узел должен иметь конкретное предназначение, а в самом начале четко продумано устройство. Принципиальная схема снегохода имеет следующий вид, на нее и следует ориентироваться при изготовлении самодельного снегоката с мотором от бензиновой пилы:
Порядок создания самодельного снегохода из бензопилы
При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.
Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.
Модели мотопил для переделки
Выбираем модель для переделывания — Урал, Дружба, Хускварна, Штиль. Можно использовать старый инструмент с изношенным пильным полотном.
Наиболее популярный вариант – пила Дружба, которая отличается простейшим устройством с минимальным количеством узлов и составляющих. Из недостатков можно выделить большой вес агрегата (12 кг.) и низкий уровень безопасности. Кроме того, эта техника маломощная 1 кВт и уже далеко не соответствует требованиям сегодняшнего дня – морально устарела даже для создания снегохода из бензопилы.
Если рассматривать Урал, то это более подходящая модификация, поскольку изначально разрабатывалась как мощная машина для валки леса. Поэтому по техническим параметрам Урал вполне соответствует предполагаемым нагрузкам на аэросани. При почти одинаковом весе с Дружбой, пила Урал гораздо мощнее – 3,7 кВт.
Самодельный снегоход из бензопилы Штиль, Хускварна — очень подходящие варианты, учитывая достаточную мощность 1,5 -3,0 кВт при малом весе 4 кг и современное исполнение инструментов.

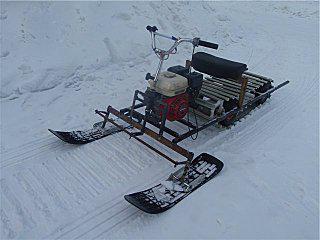

Самодельный снегоход из бензопилы Штиль

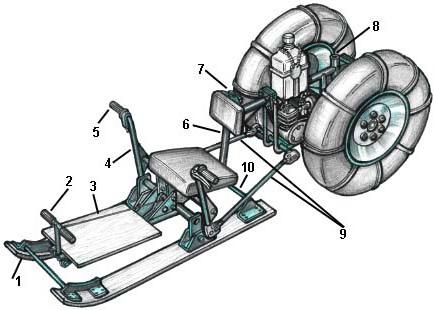

Чертежи, схемы
Вначале создаем техническую схему для соединения основных узлов будущего снегоката и установки конструкции на гусеницы или лыжи. На чертеже представлена схема изготовления снегохода из бензопилы своими руками:
Условные обозначения к чертежу:
Стойки
Для установки систем необходимо проработать рамную основу. Обычно на практике центральную часть изготавливают из уголка 63х50 мм. Опорные катки крепятся кронштейнами, которые приваривают в нижней части рамы.
Для установки цепной передачи и редуктора предусматривают площадку из листовой стали, которую приваривают на раму. Используется готовое сидение с другой техники или формируют модуль из фанеры, его обтягивают тканью с поролоном или подходящим материалом. Перед установкой сидения следует обязательно предусмотреть опору для него. Из уголка 30х30 мм изготавливают стойки.
В качестве балки, соединяющей траверсу и переднюю часть рамы, мастера рекомендуют воспользоваться обыкновенной водопроводной трубой, на которую будет крепиться ведущий мост. В центре прикрепляют стойку для установки мотора, по бокам крепятся лыжи. Гусеницу можно взять новую или от Бурана. Приводным валом может служить труба 14-15 мм.
Далее на поперечину крепится двигатель, устанавливают редуктор, затем топливный бак. Тормозную систему обычно не устанавливают, поскольку скорость передвижения снегохода из бензопилы предполагается в пределах 25-30 км/ч. В качестве опорных катков и осей идеально подходят детали с сортировочной техники.
Система управления основана на движении опорных рычагов посредством двуручного руля. Можно воспользоваться рулем от старого велосипеда. Цепная передача — из двух ступеней. Первая – с большой ведомой звездочкой, вторая ступень – с ведущей звездочкой. Дополнительно в целях безопасности оснащают снегоход из бензопилы фарами, различными ограничителями.
Самодельные снегокаты, аэросани, мотонарты, мотобуксировщики
Семейство зимних переделок из бензопилы дополняют снегокат, аэросани, различные модификации мини снегоходов, специальные мотосани для детей. Сделать их еще проще, чем снегоход. На снегокате хорошо спускаться с горы. Двигатель от бензопилы устанавливается на металлический каркас, монтируется сидение и руль, крепятся обычные деревянные лыжи.
Самодельные аэросани
На аэросанях с тремя-четырьмя лыжами удобно ездить по ледяной, заснеженной, любой прямой поверхности. Мотобуксировщик (в народе мотособака) перемещается по любому рельефу.
Производителям любой техники не очень нравится, когда владельцы вносят различные изменения в конструкцию, расширяют функциональность изделий. Но бензопилы оказались таким благодатным устройством, что из них изобретатели умудрились изготовить множество агрегатов.
Однако, изобретателям следует всегда помнить, что различные модификации снегохода из бензопилы отнюдь не являются полноценным транспортным средством. Передвижение на самоделках вы осуществляете исключительно под личную ответственность. Поэтому следует соблюдать меры безопасности, как на полноценном снегоходе, не перегружать агрегат.
Ну и, конечно, лучше один раз увидеть воочию, чем много раз услышать или прочитать. Вашему вниманию интересные захватывающие видео от народных умельцев разных переделок снегохода из бензопилы.
Видео обзоры
Отзывы о самодельной технике
Костя:
«Не думал даже, что смогу сам сотворить такое чудо. Мой самодельный снегоход – это снегокат плюс гусеница с движком, соединенные осью. Гусеницу брал с транспортерной ленты. Работал без чертежей, мне так проще.
Плюсы: получился мощный агрегат, вытягивает двух взрослых нетолстых.
Минусы: жалею, что взял Дружбу, пила была старая, иногда заводиться мотор не хочет».
Виктор:
«За основу брал штилевскую пилу. Так и читал, что желательно, чтобы мотор имел не меньше 5 лошадок. На выходе у самодельного снегохода из бензопилы имею скорость 30-32 км/ч. Топлива берет примерно литр на километров 6-7. Ну и желательно с собой канистру брать, если дорога далекая, а то назад вручную придется толкать, бак-то маленький».
На нашем сайте Вы так же можете ознакомиться с описанием и отзывами о цепных пилах (аккумуляторных и бензиновых) таких брендов: , ,
Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.
Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.
Изготовить снегоход можно, взяв за основу одну из бензопил:
- Дружба . Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
- Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
- Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.
Определившись с бензопилой, можно взяться за конструирование снегоходной машины.
Конструкция состоит из таких деталей:
- Руля;
- Бачка под топливо;
- Силовой установки бензоинструмента;
- Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
- Управляющей лыжи;
- Гусеничного зубчатого колеса;
- Гусеничного полотна;
- Опорной основы;
- Опорного катка;
- Подкоса спинки-ограничителя;
- Натяжителя гусеничного полотна;
- Зубчатого колеса натяжения гусеничной ленты;
- Подшипника;
- Багажника;
- Водительского места;
- 1-й части цепной передачи;
- 2-й части цепной передачи;
- Держателя спинки водительского места;
- Ведомой звёздочки 1-й передачи;
- Ведущей звёздочки 2-й передачи;
- Звёздочки под 2-ю ступень цепной передачи;
- Звёздочки под 1-ю ступень цепной передачи;
- Рычага поворотного кулака;
- Тягового рулевой рейки;
- Сошки с рулевым валом;
- Балки переднего моста;
- Вала крепления гусеницы;
- Оси натяжения гусеничной ленты.
Как из бензопилы сделать снегоход?
Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.
Последовательность работ:
- Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
- Также посредине монтируется небольшой модуль под сиденье оператора;
- Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
- Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
- Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
- Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
- Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
- Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
- Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
- Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.
Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.
Снегоход - очень нужное транспортное средство для жителей северных широт России. Не всегда дорожные условия позволяют вплотную подъехать, например, к месту рыбалки или же в отдаленную деревушку. Некоторые приобретают уже готовые экземпляры, а другие делают самодельный снегоход. Из бензопилы можно взять двигатель, мощности которого будет вполне хватать для передвижения всей конструкции на высокой скорости. Вдобавок на нее можно усадить несколько человек и уложить пару чемоданов. Как сделать самодельный снегоход своими руками?
Выбор пилы
По сути, марка двигателя не принципиальна для такого устройства, как снегоход. Импортный это агрегат или отечественный - не важно, главное, чтобы тянул хорошо. Большой разницы между тем, будет ли сделан самодельный снегоход из бензопилы «Штиль» или российского «Урала» практически нет.
Насколько она должна быть исправной?
Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное - уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.
Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.
Делаем из бензопилы «Урал»: чертежи
Следует позаботиться и о схемах. На бумаге нужно нарисовать расположение таких важных узлов и агрегатов, как:
- Двигатель.
- Трансмиссия.
- Лыжи.
- Гусеница.
Последнюю деталь можно не конструировать с нуля, а взять старую со снегохода «Буран». То же самое касается и лыж - вполне подойдут инструменты с детского снегоката.
Как сделать самодельный снегоход из бензопилы?
Для начала делаем раму. Здесь нам понадобится несколько размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом в 90 о. В каждой из пластин проделайте сквозные отверстия. В передней оно нужно под приводной гусеничный вал, а в задней - под ось направляющих натяжных зубчатых колес. Последние устройства нужно смонтировать на обоих концах лонжерона.
Снизу к раме приварите дополнительно несколько кронштейнов, соблюдая равные промежутки между их расположением. В открытые с нижней стороны пазы вмонтируйте ось опорных катков. Всего катков должно получиться 18. Размещать их следует на 5 осях (по центру в шахматном порядке). Катки можно сделать из капрона и «обуть» в резиновые шины. Можно пойти более простым путем и взять уже готовую деталь с картофельного сортировочного аппарата.
Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».
Стойки
На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку - приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.
В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.
Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.
К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.
Гусеница
Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы со старого «Бурана». Однако чтобы она нормально функционировала, ее нужно немного укоротить (на 500 мм) и сшить транспортной лентой. изготовьте из капронового листа в 15 мм.
Приводной вал
Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.
Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.
Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.
О двигателе
Лучше всего делать самодельный снегоход из бензопилы «Урал» или «Дружба». Хотя импортный «Штиль» тоже подойдет (правда, стоит он как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на подмоторной стойке, на которую затем следует поместить бензобак. Вся эта конструкция приваривается к поперечной балке. Что же касается редуктора, то он будет развернут на 180 о в противоположную сторону и закреплен вместе с «ходоуменьшителем» на площадке двухступенчатой цепной передачи. Последняя и представляет собой всю коробку переключения скоростей.
Звездочки
Ведомая звезда первой ступени передачи должна иметь наибольшее количество зубьев. На двигателях бензопилы «Урал» данное значение составляет ровно 38 штук. Ведущая звездочка второй ступени имеет 10 зубьев. Шаг данных устройств одинаковый - 15,875 мм. Кстати, такой же шаг установлен на мотоцикле «Минск».
Рулевое управление
Будет состоять из опорно-рулевых лыж и соединяться жесткими тягами с сошкой рулевого вала. Сам руль можно взять с любого советского мотоцикла. Главное, чтобы он был 3-рычажным. Возле правой рукоятки установите манетку - небольшой рычажок, выполняющий такие же функции, как и педаль газа на автомобиле.
Неважно, делаете ли вы самодельный снегоход из бензопилы «Штиль» или «Урала», манетка должна быть, так как является неотъемлемой деталью в конструкции данного аппарата.
Тормозная система
Устанавливать ее необязательно, так как в большинстве случаев самодельный снегоход из бензопилы не развивает больших скоростей и останавливается сам. Впрочем, для безопасности можно сделать тормоза, однако это существенно усложнит его конструкцию.
Бензопила — незаменимый инструмент для лесозаготовки. Но кроме распила древесины она может стать основой для сборки большого количества самодельных изобретений, включая снегоход.
Почему из Дружбы
Основные достоинства бензопилы Дружба: простота конструкции, надежность и низкая стоимость. Она была разработана в 1953 г. и выпускалась до начала 2000 гг. За все время производства пилы ее конструкция оставалась неизменной, но некоторые узлы были модифицированы.
В зависимости от установленного карбюратора и системы зажигания, двигатель МП-1, которым комплектовалась Дружба, развивает от 2 до 4 л.с.
Технические характеристики бензопилы Урал выше, чем у пилы Дружба. Она обладает более мощным двигателем (5 л.с.), имеет меньший вес (11,6 кг) и высокую продуктивность. Но из-за высокого расхода топлива и системы автоматической смазки цепи при изготовлении самодельных устройств такая пила применяется реже, чем Дружба.
Снегоходы — альтернативные средства транспортировки людей и грузов по заснеженной местности. Отечественный рынок предлагает широкий выбор механизмов, необходимых для туристических и научных экспедиций, охоты, активного отдыха, спорта и путешествий в зимнее время.
Стоимость агрегатов высока. Поэтому многие умельцы делают их самостоятельно из любой залежавшейся техники: мотоблока, минитрактора, катера. Снегоходы из бензопилы являются самыми простыми конструктивными решениями.
Как сделать снегоход из бензопилы
Снегоход изготавливается по одной из 2 схем:
- одногусеничная (2 лыжи спереди, 1 гусеница сзади);
- двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).
Любое снегоходное устройство имеет следующую конструкцию:
- Двигатель.
- Система питания.
- Система впрыска масла.
- Трансмиссия.
- Ходовая часть.
- Рулевое управление.
- Корпус.
- Электрическое оборудование.
Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.
В процессе разработки учитывают марку бензинового инструмента.
Хорошо подходят такие модели, как Дружба, Урал и Штиль.
Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).
Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.
Преимущества модели:
- способность работать при низких температурах;
- высокая экологичность.
Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.
Стойки
Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.
