Как самому собрать фрезерный стол. Стол для фрезера: устройство и самостоятельная сборка. Подготовка к работе

В поисках достойного ответа на тот дискомфорт, который возникает при работе с ручным фрезерным инструментом, владельцы домашней столярки со временем приходят к необходимости в покупке удобного фрезерного стола.

ВовроКсю Пользователь FORUMHOUSE

Про стол задумывалась уже давно. Особенно после того, как вручную выполнила ф резерование 22 м забора.

Вариант с покупкой может оказаться дорогостоящим, габариты станка, собранного в производственных условиях, не соответствуют размерам небольшой домашней мастерской. Оптимальным решением в данном случае будет самостоятельная сборка фрезерного стола.

Желающие сделать самодельный фрезерный станок найдут в соответствующем разделе FORUMHOUSE.

Как сделать фрезерный стол

Самодельный фрезерный стол представляет собой простейший . Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

Самодельный фрезерный стол представляет собой простейший обработки древесины. Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

фрезерный стол для ручного фрезера состоит из основных и дополнительных элементов. Дополнительные элементы не обязательны, но их использование позволяет максимально облегчить большой труд мастера, сделать конструкцию устройства более безопасной, а функционал – приближенным к возможностям серийных установок.

Универсальный фрезерный стол: основные элементы конструкции

Основные элементы фрезерного стола обозначены на рисунке.

Aib Пользователь FORUMHOUSE, Москва.

Очень нужен был мобильный фрезерный стол. Сварил каркас, покрасил и собрал конструкцию.

Размеры фрезерного стола зависят от габаритов обрабатываемых деталей, а также от роста самого мастера. Длина и ширина должны быть немного меньше столешницы, а высота станины составляет 850…900 мм, что соответствует наиболее комфортным условиям для работы стоя. Ножки самоделки можно сделать регулируемыми, что позволит компенсировать неровности пола или изменять высоту станины.

Столешница для фрезера

Размеры столешницы зависят от размеров обрабатываемых деталей.

dautov Пользователь FORUMHOUSE

В домашней мастерской достаточно небольшого столика 500х500 мм.

Для обработки сравнительно длинных деталей (для профилирования кромок на дверных наличниках) понадобится столешница соответствующих размеров. Смотрим чертеж:

Для изготовления станины чаще всего используются материалы на основе древесины, способные эффективно гасить возникающие вибрации. Это может быть столешница из ДСП, которую используют при изготовлении кухонной мебели или лист толстой фанеры. Вот, к примеру, столешница из обрезка ДСП, образовавшегося после установки кухонной мойки.

Krott64 Пользователь FORUMHOUSE

На этом обрезке столешницы, после несложной доработки, можно делать вполне приличные вещи.

Кто-то делает столешницу из металла, кто-то – из обрезной доски, но, как показывает практика, ДСП и фанера – всегда в приоритете.

Orfo74 Пользователь FORUMHOUSE

Если буду делать, то из ламинированной фанеры (у меня на прицепе такая). Прошла уже сотни тысяч километров под зноем и под «минусом». Ее не испортили ни соли, ни дожди. И до сих пор можно использовать, но собирать нужно либо в 2 слоя, либо низ делать из простой фанеры.

Для изготовления столешницы нельзя использовать материал, на поверхности которого имеются дефекты (сучковатые доски и т.д.).

Монтажная пластина под ручной фрезер

К монтажной пластине с помощью резьбовых соединений крепится ручной фрезер. Поэтому к ее изготовлению необходимо отнестись со всей ответственностью. Материал, из которого будет изготовлена пластина, должен быть достаточно прочным, чтобы фрезер не вырвало во время работы (последствия можно себе представить). Это может быть прямоугольник из металлического или фанерного листа (но металл надежнее).

AlekX Пользователь FORUMHOUSE

У мощной машины дури много. И если ее вывернет из стола во время работы – мало не покажется.

Dgusepe Пользователь FORUMHOUSE

Ножки могут быть и деревянными, но столешницу желательно делать из металла 3 мм. Для максимального поднятия фрезы.

Длина и ширина монтажной пластины должны соответствовать размерам подошвы ручного фрезера, с помощью которой электроинструмент будет крепиться к столу.

Продольный упор для заготовки

Продольный упор можно изготовить из обычного листа ДСП или из обрезной доски. Упор необходимо делать подвижным, чтобы обеспечить возможность регулировки горизонтального вылета фрезы. Для более точной регулировки по бокам столешницы можно прикрепить измерительные линейки.

Конструкция фиксирующего механизма, позволяющего закрепить продольный упор в требуемом положении, предельно проста. Она может состоять из двух реек со сквозными продольными пазами и из двух резьбовых фиксаторов с барашками.

Вместо реек можно использовать два металлических уголка, которые прослужат дольше и не будут деформироваться под действием зажимов.

Чтобы пыль и стружка не мешали работе, продольный упор желательно оснастить пылесборником, к которому подключается стружкоотсос или небольшой столярный пылесос.

Продольный упор может делаться двойным, что заметно расширяет функционал фрезерного стола.

Superkuzen Пользователь FORUMHOUSE

Монолитный упор лишает возможности проведения массы операций, выполняемых на фрезерном столе, то есть делает стол малофункциональным.

Фрезерный стол может выполнять функции небольшого фуговального станка, если между двумя половинами продольного упора организовать регулируемый перепад рабочих плоскостей. Данная конструкция позволяет смещать одну половину упора относительно другой, выставляя один упор заподлицо с фрезой при помощи тонких деревянных пластин. Регулировочные пластины подкладываются под нерабочую поверхность упора.

Ручная фрезерная машина

От технических характеристик ручного инструмента (мощность, количество оборотов в минуту и т. д.) будет напрямую зависеть производительность фрезерного стола. Выбирать фрезер для фрезерного стола следует, исходя из предполагаемой нагрузки. Добавочный функционал машины станет для мастера дополнительным плюсом. Если у вас еще нет ручного фрезера, то выбирайте инструмент с регулируемой скоростью вращения фрезы и с возможностью выставления глубины обработки (погружные фрезеры). Очень удобны в обращении машины с блокировкой шпинделя (для легкой замены режущего инструмента), а также устройства с плавным пуском и быстрой остановкой шпинделя.

Мы рассмотрели основные элементы фрезерного стола, который позволит владельцу выполнять самые простые фрезерные операции. Для того чтобы расширить функционал устройства, сделать его универсальным и увеличить эксплуатационную безопасность, необходимо позаботиться о наличии дополнительных приспособлений. Рассмотрим самые распространенные из них.

Продольная направляющая для подвижной фрезерной каретки

С помощью продольной направляющей, встроенной в поверхность столешницы, к фрезерному столу можно крепить разнообразные приспособления: угловой упор с транспортиром, перпендикулярный упор и т. д.

Продольная направляющая может иметь разную конструкцию, но чаще всего она представляет собой алюминиевый С-образный профиль, в который вставляются болты с гайками-барашками. Такая конструкция позволяет быстро установить на фрезерный стол нужное в данный момент приспособление.

Кстати, с помощью С-образного профиля можно закрепить на столешнице и продольный регулируемый упор.

Вертикальный прижим

Верхний прижим повышает безопасность при работе на самодельном фрезере и увеличивает точность обработки. Его крепление может быть реализовано по типу фиксаторов для подвижной каретки.

Если вы планируете сделать фрезерный стол своими руками , видео об устройстве универсальной столярной мастерской для личного пользования поможет вам в этом.

Лифт для фрезера

Вертикальный вылет фрезы очень часто приходится регулировать. Для выполнения этой регулировки предусмотрен фрезерный лифт – регулируемый упор, позволяющий поддерживать фрезерную машину на заданной высоте и при необходимости быстро изменять эту высоту.

Фрезерный лифт целесообразно использовать в комплекте с фрезерными машинами погружного типа. Их конструкция изначально имеет направляющие для регулировки вылета фрезы (в отличие от машин с неподвижно закрепленным двигателем).

Подъемный лифт для самодельного фрезера может иметь различные исполнения.

Лифт из автомобильного домкрата

Для создания подъемного механизма можно использовать старый автомобильный домкрат.

leon42 Пользователь FORUMHOUSE

Лифт можно сделать из автомобильного домкрата: под фрезером полочка, на полочку крепим домкрат. Крутим домкрат – фрезер поднимается или опускается.

Для удобства ручку домкрата можно вывести за боковую стенку станины. Это значительно облегчит регулировку.

Лифт на основе резьбовой шпильки

Blackk Пользователь FORUMHOUSE

Уголок с резьбовой шпилькой прикручен к выступу на фрезере, на который в штатном режиме крепится измерительный штырь. В уголке для резьбовой шпильки нарезана резьба. Вращая шпильку, мы как бы ввинчиваемся в уголок и тянем весь фрезер вверх по направляющим. Соответственно, при вращении назад – фрезер опускаем.

Механизм состоит из деревянного клина (поз. 1), в котором просверлено сквозное отверстие под винт (поз. 2). Благодаря металлическим платикам (поз. 3), прикрепленным по бокам клина и имеющим резьбовые отверстия, клин двигается в горизонтальной плоскости, поднимая или опуская фрезерную машину. Ручка подъемного механизма выведена на боковую поверхность станины. Для уменьшения нагрузки во время подъема, фрезер оснащен самодельным роликом (поз. 4).

Включение и выключение фрезерного стола

Все необходимое оборудование для электрической части фрезерного стола уже предусмотрено в конструкции фрезерной машины. Единственное, что можно добавить в уже имеющуюся электрическую схему – это выносной выключатель и кнопку аварийного отключения (ведь правила безопасности во время работы еще никто не отменял).

Выключатель для фрезера можно использовать самый обыкновенный. Что же касается возможности быстрого отключения: ее можно реализовать, установив на стол аварийную кнопку с механизмом фиксации (в которой разблокировка осуществляется поворотом).

Сборка стола

Основные и вспомогательные элементы фрезерного стола мы перечислили. Порядок сборки устройства каждый мастер может определить для себя сам. Единственный момент, на который следует обратить внимание – это изготовление и установка монтажной пластины.

После того как из стального (или фанерного) листа будет вырезана пластина подходящего размера, в ней необходимо просверлить отверстия для крепления фрезерной машины, отверстие под фрезу (его диаметр должен соответствовать диаметру отверстия в подошве фрезера) и монтажные отверстия (для крепления пластины к столешнице).

Какие инструменты необходимо иметь в своей столярной или мебельной мастерской . А видео о конструкции самодельного фрезерного стола и об особенностях столярного электроинструмента поможет вам найти ответы на вопросы, касающиеся оборудования, которое крайне редко используется в небольшой домашней мастерской.

Изготовить фрезерный стол своими руками, имея перед собой чертежи, необходимые материалы, крепления, не сложно. Некоторые считают, что лучше приобрести готовое изделие. Другие уверены, что самодельный стол позволяет точно адаптировать рабочую площадку под свои потребности, нюансы станка с ЧПУ или обычного ручного фрезера. Что выбрать, решать вам.

Чтобы сделать себе стол для фрезера, необходимо для начала определиться с тем, какой именно он будет. Работа с фрезерным станком может отличаться в зависимости от ряда факторов, включая размеры самого станка.

Работа над столом для фрезерного станка с ЧПУ начинается с того, что вы выбираете, какой чертеж станет основой для изготовления. Не редко работа проводится без чертежей. Но тогда вы должны сами начертить параметры будущего стола, нарезать его элементы с помощью циркулярки. Выбрать компоненты, которые потребуются, чтобы сделать самодельный стол, следует на основе его основных элементов.

1. Тип конструкции. Работа вне мастерской, а при постоянных перемещениях предусматривает выбор портативного стола под станок с ЧПУ или без программного управления. Если работа будет осуществляться в гараже, мастерской без необходимости переноски стола, следует выбрать стационарный стол под ваш фрезер. Есть агрегатный тип. Это вариант, когда расширяется столешница вашего фрезерного станка или изготавливается поворотный вариант конструкции.
2. Столешница. Чтобы сделать верхнюю крышку вашего стола, используйте листы ДСП или МДФ. Эти материалы легко режутся с помощью циркулярки, потому работа не вызывает трудностей. Многие изготавливают самодельный стол, используя прессованную столешницу. Но важно понимать, что при работе в условиях повышенной сырости они быстро разбухают и приходят в негодность. Как вариант, можете выбрать пластик. Из полимерных листов создается отличная практичная столешница. Металл более прочный, но тяжелый материал. Если решили выбрать алюминий, обязательно покройте его защитным лаковым слоем.
3. Паз и упор. Работа на фрезерном станке обычно предусматривает продольную обработку боковой части заготовок. Если вы хотите обрабатывать поперечные торцевые элементы, конструкция должна включать подвижный упор. Этот упор будет передвигаться в пазах. Паз послужит также в роли фиксации прижимных элементов конструкции.
4. Установка фрезера. Используя самодельный стол, крепление ручного фрезера к столу может осуществляться непосредственно к нижней части столешницы или к съемной площадке. Первый вариант сделать проще, но если выбрать второй метод, вы получите некоторые преимущества в виде более легкого снятия фреза при смене режущих инструментов. В связи с этим монтажная пластина — более предпочтительный вариант, с которым придется повозиться немного дольше.
5. Продольный упор. Данный упор выступает в роли направляющей для обрабатываемых деталей. Потому самое главное требование — упор обязан быть максимально ровным. Поскольку это самодельный стол, упор можете сделать с помощью Т-образного паза. В него вставляют прижимные устройства и иные компоненты, которые позволяют упростить работу на станке.

Все необходимые элементы можно вырезать с помощью циркулярки. Изготовить самодельный стол не проблема. Столешница, упор, направляющие, крепления четко указываются по размерам, если вы используете типовые чертежи. Взяв готовый чертеж, можно адаптировать самодельный стол под станок с ЧПУ под собственные потребности. Действуйте так, как будет лучше для вас. Отыскать сами чертежи не составит труда, а циркулярка наверняка есть в вашем арсенале электроинструментов, раз вы собираетесь делать стол под станок с ЧПУ.

Делаем своими руками

Чтобы сделать себе стол для ручного фрезера или станка с модулем ЧПУ, вам потребуются чертежи и необходимые элементы будущей конструкции, о которых мы рассказали выше.

Выбирая чертеж для будущей конструкции под фрезерный станок, обязательно ориентируйтесь на размеры вашего станка, а также на размеры доступного для размещения оборудования места. Делать большой стол под маленький станок с ЧПУ не имеет смысла, ровно, как и наоборот.

Вы всегда можете переделать чертеж, сделать какие-то поправки, опираясь на доступные материалы, особенности станка, наличие циркулярки и прочих нюансах. Если вам нужен хороший координатный стол под фрезер, его лучше приобрести заводского производства. Самодельный координатный стол изготовить довольно проблематично.

Предлагаем вам вариант небольшого стола, работа на котором позволит легко разместить небольшой настольный фрезер с ЧПУ или без модуля. Преимущество такой конструкции в том, что ее легко сделать своими руками, она имеет небольшие размеры, здесь используются не сложные крепления.

1. Рабочий стол и боковые стойки рекомендуется изготовить из ламинированной фанеры. Материал должен быть достаточно толстым, чтобы выдержать нагрузки. Ориентировочные размеры столешницы будут 40 на 60 миллиметров. Не учитывая угловой упор, высота составит 35 см. Сам угловой упор имеет высоту 10 см. Вместо фанеры может использоваться металлическая или пластиковая пластина. Выполненная из таких материалов пластина более долговечная и меньше подвержена износу. Но металлическая пластина добавит вес, сделав стол не таким уж мобильным и легким.
2. На поверхности столешницы изготовьте три паза, которые послужат для установки рельсов. Здесь могут быть установлены вспомогательные компоненты будущей рабочей поверхности, которые могут потребоваться вам для работы фрезеров или циркулярно фрезерным станком.
3. Для повышения устойчивости конструкции крепления ножек, усильте с помощью ДСП или листов МДФ №22. Ножки стола нужно установить на некотором расстоянии, чтобы осталось место для фиксации шаблонов и прижимов струбцинами.
4. Закрыть механизм станка можно путем закрытия нижней части передней панели листом фанеры или другого подобного материала.
5. Под боковой упор должны быть выполнены пазы, по которым он сможет передвигаться. На требуемом месте упор фиксируется болтами и гайками. Причем лучше использовать гайки-барашки. В этом случае вы легко сможете снять упор и поставить на его место другой агрегат.
6. Упор соединяется с патрубком, который необходим для удаления пыли, стружки при обработке. Для отвода отходов воспользуйтесь обычными гофрированными шлангами, которые широко применяются при организации канализации. Через хомут можно подключать домашний пылесос.
7. Если у вас настольный станок, лучше предусмотреть наличие тумблера для включения и выключения станка. Если у вас не настольный, а простой ручной фрезер, такой тумблер не потребуется.
8. Упор включает в себя два элемента, которые могут сдвигаться или раздвигаться по мере зависимости от размеров рабочего инструмента. Чтобы зафиксировать створки, используйте гайки-барашки. Данная конструкция позволит легко извлекать фрезерное устройство из станины и менять фрезы по мере необходимости.
9. Какой материал использовать для монтажной поверхности под фрезерный станок с ЧПУ, решайте сами. Специалисты советуют брать текстолит или оргстекло.

Подобный стол под настольный или ручной фрезерный станок можно сделать с помощью циркулярки, электрического лобзика и стандартных инструментов. Координатный вариант стола намного сложнее, потому работа предусматривает использование соответствующих чертежей и материалов.

Какой стол выбрать вам — координатный или обычный самодельный под фрезер с ЧПУ или без него, решайте сами. Работа должна выполняться качественно, соблюдая все указанные размеры. Посмотрите видео инструкции, которые позволят определить, какой стол под ваш станок подойдет лучше всего.

Точно и по размерам вырезать пазы бывает очень трудно. Для изготовления ножек столов и стульев применяют фрезерные, фуговальные или сверлильные станки со специальными приспособлениями и движущимися столами. При отсутствии стационарных станков, пазы вырезают ручным фрезером при помощи упора.

Чтобы выпилить паз, необходимо настраивать всю систему столов и прижимных устройств на глаз, и с первого раза почти всегда получается погрешность. После дополнительной настройки, погрешность устраняется, и можно делать задел деталей. Ручной фрезер своими руками удержать трудно, и порой при вибрации бывают ошибки и заезды в сторону упора, особенно при попадании на сучок.

Проблема еще более усложняется, если деталь единичная, или паз располагается на большом расстоянии от края доски.

Оригинальная идея

Рекомендуемый в статье стол имеет небольшой вес и размеры. Он оперативно переносится, перестраивается и позволяет выбирать пазы с большой точностью, качественно и без ошибок. Работа ручным фрезером при помощи предлагаемого стола становится простой и безопасной.

Важно! Преимущество и особенность идеи в том, что при помощи прозрачного материала оргстекла очень быстро и удобно устанавливать конструкцию, совмещая ее с отметками на заготовках.

Представленный в статье стол для ручного фрезера несложно сделать своими руками.

Подготовка к работе

Для того, чтобы изготовить конструкцию стола для ручного фрезера, необходимо иметь в наличии следующие материалы и комплектующие:

Материалы

Комплектующие

Инструменты

Перечень инструментов, используемых при изготовлении самодельного приспособления:

• линейка;
• отрезной нож;
• толстый фломастер;
• карандаш;
• фрезы пальчиковые 10 мм, 16 мм;
• фреза коническая;
• ручной фрезер;
• столярный угольник;
• струбцины;
• 8 мм;
• головка для фаски на сверло;

Процесс изготовления самодельного стола

Совет! Для защиты от сколов, в местах прорези наклеивают скотч. С этой целью им также защищают места сверления отверстий в оргстекле, сверлом с головкой для фаски.

После этого скотч снимают. Простым фломастером зарисовывают линию прорези для того, чтобы она четко проявилась.

Из оргстекла отрезают две полосы размером 500х50 мм для изготовления направляющих фрезерного стола. Грани направляющих шлифуют для снижения трения.

Далее, в нижней стороне пластины для платформы, с двух сторон просверливают по 3 отверстия. Выполняют эту операцию сверлом с головкой для фаски В эти отверстия снизу будут вставляться винты с потайной головкой. На одной из направляющих полос оргстекла прорезают соответственно 3 отверстия. Затем соединяют одну направляющую с платформой и наживляют гайки с шайбами.

На ручной фрезер устанавливается коническая фреза. Фрезер прижимают к платформе, при этом конец фрезы совмещают с линией по центру платформы, и зажимают болт на направляющей. Повторяют эту операцию на другом конце направляющей, и зажимают все болты. Аналогично прикручивают вторую направляющую.

Таким образом, ручной фрезер скользит по платформе из оргстекла вдоль направляющих, которые жестко фиксируют его с двух сторон, не допуская погрешностей и ошибок.

Затем с помощью фрезерного станка прорезают паз для фрезы, предварительно разметив фломастером на платформе ее размеры. Поскольку ее ширина должна быть на 1 мм больше самой крупной имеющейся пальчиковой фрезы, паз делают за 3 прохода.

На следующем этапе из полистирола необходимо изготовить оснастку для крепления ограничителей. Ограничители передвигаются и фиксируются на основании для ограничителей, которое крепится на платформе стола.

1. Вырезают заготовки из полистирола на циркулярной пиле.
2. Фрезеруют пазы.
3. Сверлят отверстия для крепления.

Фрезеруют в заготовках ограничителей пазы и вставляют в основания, продев винты в отверстия пазов. При необходимости, торчащие винты спиливают болгаркой и зашлифовывают заусенцы напильником.

1. Сверлят отверстия в прижимных брусках.
2. Фрезой выбирают потай для шляпок мебельных болтов.
3. Вставляют болты в отверстия.

С обратной стороны платформы вставляют бруски так, чтобы болты прошли в пазы для фиксации стола. На мебельные болты и винты ограничителей накручивают барашки.

Конструкция фрезерного стола изготовлена своими руками, и готова к использованию.

Порядок применения самодельного стола

Фрезеровка брусков

1. Заготовку устанавливают снизу, охватывают с двух сторон прижимными брусками и зажимают. При помощи разметки на оргстекле платформы и нанесенных меток на бруске, конструкцию ориентируют таким образом, чтобы центр бруска находился по центру платформы. Зажимают барашки прижимных брусков. После этого конструкцию с заготовкой зажимают в столярных тисках.
2. При помощи разметки на брусках, и конической фрезы выставляют и фиксируют ограничители.
3. Двигая ручной фрезер вдоль направляющих от одного ограничителя до другого, несколько раз меняя глубину, выбирают пазы.

Фрезеровка пазов на доске

Для проведения этой операции понадобится двусторонний скотч. Прижимные бруски с устройства снимаются.

1. На доске карандашом делают разметку, приклеивают к доске скотч и прижимают к нему платформу в соответствии с разметкой.
2. Устанавливают и прижимают ограничители.
3. Фрезеруют паз.

На следующем рисунке представлена работа ручным фрезером, выполненная на брусках и доске. Также показан результат сборки на шипах. Все размеры выдержаны идеально точно, а процесс длился в течение часа.

Заключение

Самодельный стол для ручного фрезера прост в исполнении, имеет низкую себестоимость. Наряду с этим, он быстро устанавливается на деталь, легко и безошибочно выполняет ручные фрезерные работы. Используя в мастерской это приспособление, можно существенно повысить производительность труда столяра.

Видео

Столяры с уважением относятся к своим фрезерным столам. И для этого есть веская причина. Часто фрезерные столы позволяют добиться результатов, ранее доступных только профессиональным мебельным мастерским, имеющим фрезерные станки. Профилирование кромок и изготовление соединений делаются с их помощью легко, аккуратно и безопасно. Поэтому неудивительно, что многие фирмы бросились утолять неукротимый аппетит столяров, производя широкий ассортимент фрезерных столов и аксессуаров к ним. Однако и самодельные фрезерные столы порой не уступают фирменным, а сделать простой фрезерный стол своими руками сможет любой любитель.

Независимо от того, хотите ли Вы сделать фрезерный стол своими руками или купить фирменный, нужно ориентироваться в их конструкциях, чтобы в результате получить стол наиболее подходящий к размерам мастерской, особенностям работы и соответствующий бюджету. Изготовление фрезерного стола своими руками дает уникальную возможность получить желаемое. Вы сами выбираете опции, которые хотели бы иметь, включая размер стола и конструкцию основания.

Тип фрезерного стола . Прежде всего, должно быть ясное представление о том, какой тип фрезерного стола Вам требуется: отдельный (стационарный), настольный (портативный) или являющийся боковым расширением пильного стола (агрегатный). Если приходится работать вне мастерской или использовать фрезерный стол лишь изредка, подумайте о портативном варианте. Для экономии места его можно убрать или повесить на стену. Если места достаточно, отдельно стоящий фрезерный стол обеспечит максимум удобства. Поставьте его на колеса и располагайте там, где удобнее. Отдельно стоящий (или портативный) фрезерный стол можно настроить на выполнение операции и оставить на время, при этом он не будет мешать другим устройствам, станкам и инструментам.

Материал крышки стола . Производители предлагают фрезерные столы с крышками из различных материалов. Большинство делают крышки из МДФ-плит, оклеенных пластиком или с меламиновым покрытием. Они плоские, недорогие и долговечные. Кроме того, их легко резать и обрабатывать, если нужно усовершенствовать фрезерный стол. Так как пазы в МДФ-плите довольно быстро изнашиваются, производители оснащают такие крышки алюминиевыми профилями для продольного и подвижного упоров. Помните также, что МДФ впитывает влагу и может разбухать при повышенной влажности. Для уменьшения влагопоглощения уплотните все открытые кромки МДФ-плиты.

Некоторые производители изготавливают крышки фрезерных столов из фенольного пластика, очень прочного, твердого и долговечного. Такие столы имеют идеально ровные и плоские крышки, совершенно невосприимчивые к влаге. Фенольные пластики хорошо обрабатываются, давая возможность сделать пазы для подвижного упора и алюминиевых профилей с Т-образным пазом или щелевые отверстия для крепления продольного упора. Недостатком таких крышек является более высокая цена - на 10-20 % дороже, чем МДФ.

Если Вы предпочитаете надежность металла, на Ваш выбор предлагаются крышки из алюминия, листовой стали и чугунного литья. Они гладко отшлифованы, имеют ровные плоскости и очень прочны. В большинстве случаев в них есть паз для подвижного упора-каретки. Имейте в виду, что придется предохранять стальные и чугунные крышки от ржавчины. Алюминиевые крышки не ржавеют, но также подвержены коррозии. Алюминий без специального покрытия (плакировки) может оставлять грязные следы на заготовках.

Паз для подвижного упора . Фрезерные столы предназначены преимущественно для обработки продольных кромок заготовок. Если же требуется отфрезеровать паз поперек доски, то у большинства фрезерных столов имеется встроенный профиль с пазом для стандартного подвижного упора-каретки, приобретаемого отдельно. Этот паз также служит удобным местом для установки дополнительных приспособлений, например прижимных гребенок Некоторые мастера вместо подвижного упора, скользящего в пазу крышки, используют самодельные салазки, которые движутся вдоль продольного (параллельного) упора. С такими салазками деталь бывает перпендикулярна продольному упору независимо от того, параллелен он пазу в крышке или нет.

Крепление фрезера . Большинство фрезерных столов имеют монтажную пластину для крепления фрезера, устанавливаемую в проем крышки с фальцами. Фрезер через отверстия в основании крепится винтами к пластине, которая обычно изготавливается из фенольного пластика, алюминия или поликарбоната. Пластины можно приобрести отдельно и подогнать их к фрезерному столу.

Крепление фрезера к съемной пластине имеет два преимущества перед креплением непосредственно к нижней стороне крышки стола. Во-первых, пластина экономит от 6 до 10 мм глубины фрезерования, в отличие от варианта с креплением фрезера к крышке толщиной 25 мм или более. Во-вторых, пластина позволяет легко вынуть фрезер. Вы ощутите это преимущество, когда потребуется заменить фрезу.

Пластина должна располагаться вровень с поверхностью крышки фрезерного стола. Если это не так, обрабатываемые детали будут цепляться за выступающие края. Убедитесь, что в крышке стола или пластине имеются регулировочные винты или другое выравнивающее устройство для установки пластины вровень с поверхностью крышки.

Некоторые производители делают пластины слегка выпуклыми. Прогибаясь под весом тяжелого фрезера, такие пластины становятся плоскими, а не вогнутыми.

Фрезы могут иметь диаметр менее 3 мм и более 76 мм, поэтому выбирайте пластину со сменными кольцами для изменения диаметра проема, как показано на фото.

Если хотите иметь более совершенное устройство, приобретите пластину, оснащенную лифтом (см. "Фрезерные лифты").

Продольный упор . Если не использовать фрезы с подшипниками, то для большинства фрезерных операций требуется продольный (параллельный) упор, направляющий заготовку. Для правильной работы он должен быть как минимум ровным по всей длине, перпендикулярным поверхности стола и легко настраиваемым. Его подвижные лицевые накладки, сдвигающиеся и раздвигающиеся для регулировки зазоров вокруг фрезы, дают значительное преимущество в работе. Возможность сдвигания одной из накладок на некоторых моделях позволяет фуговать кромки заготовок (фото справа). Эта опция будет востребована, если нет строгального станка.

Еще стоит выбрать продольный упор с Т-образным пазом или другой системой крепления для прижимных гребенок, боковых упоров и специальных приспособлений. Если упор не оснащен патрубком для пылесоса, приобретите его отдельно. Подключив шланг пылесоса или циклона, можно уловить большую часть пыли и стружки, образующихся при работе фрезера. Большинство коммерческих продольных упоров оснащены такими патрубками, так же как самодельный упор, описанный в статье "Продольный упор для фрезерного стола".

Самодельный фрезерный стол

Делать ли ножки, чтобы поставить эту конструкцию на стол, или крепить её между двумя столам, или между двумя табуретками, или ещё как-то - это кому как удобнее. Такого приспособления достаточно, если хочется опробовать свой фрезер в качестве фрезерного станка.

Следующий вариант не намного сложнее, но гораздо основательнее.

Своими руками можно сделать и более сложный фрезерный стол.

Далее идет подробное описание изготовления этого самодельного фрезеровального стола, поэтому если Вас устраивают простые варианты, дальше можно не читать, и приниматься за изготовление простого фрезерного стола.

Изготовление стола для ручного фрезера

Крышка фрезерного стола . Выпилите кусок березовой фанеры для панели (A) и кусок бумажно-слоистого пластика для покрытия (B) по указанным в "Списке материалов и деталей" размерам, не забыв добавить припуск 25 мм по длине и ширине.

Руководствуясь инструкциями на банке, нанесите контактный клей на обратную сторону пластика и верхнюю сторону фанеры. Приклейте пластик к фанере, отступив от её угла около 3 мм. Плотно прикатайте пластик резиновым валиком.

Прижимая к параллельному (продольному) упору пильного станка свободные от пластика края фанеры, опилите с противоположных краев около 6 мм материала, пропиливая фанеру и пластик одновременно. Теперь, прижимая к упору уже опиленные начисто кромки, обрежьте противоположные стороны детали (A/B) до окончательного размера.

Выпилите длинные (C) и короткие (D) кромочные накладки с припуском около 25 мм. Сделайте на их концах скосы, чтобы закрыть края крышки. Приклейте их к краям крышки и зафиксируйте струбцинами, выровняв верхние стороны с поверхностью пластика. Для этого, изготовьте выравнивающие блоки, сделав вырезы 50x50 мм на четырех кусках фанеры 19x100x100 мм (вырезы позволяют видеть угловые стыки). Закрепите их струбцинами на крышке, как показано на фото ниже. Чтобы струбцины не мешали работе, поместите под их нижние губки обрезки досок. Теперь приклейте к крышке кромочные накладки, прижимая их к выравнивающим блокам.

Установите в пильный станок пазовый диск толщиной 19 мм и прикрепите к параллельному (продольному) упору деревянную накладку высотой около 250 мм. Отрегулируйте положение диска и упора для выборки в кромочных накладках (D) шпунтов для установки алюминиевого профиля. Проверьте сделанные настройки на обрезках и, если требуется, измените их. Прижимая к упору покрытую пластиком сторону крышки, выпилите шпунты в кромочных накладках (D). Используйте подпорный брусок для предотвращения сколов на выходе пильного диска.

Тем же самым пазовым диском выпилите шпунт в пробном обрезке доски и проверьте, как входит в него ползун углового упора. Он должен свободно перемещаться вдоль шпунта с минимальным люфтом. Скорректируйте настройки, если требуется. Положите крышку пластиком вниз и выпилите в ней паз для углового упора. Чтобы не было сколов на выходе пильного диска, используйте подпорный брусок.

Отверстие для монтажной пластины . Чтобы сделать вырез в крышке для монтажной пластины фрезера, выполните шаги, показанные ниже.

Шаг 1. Выпилите монтажную пластину по размерам и положите ее точно посередине крышки с отступом 125 мм от переднего края.

Шаг 2. Обведите контуры пластины на крышке.

Шаг 3. Разметьте и начертите линии выреза внутри обведенного контура.

Шаг 4. Просверлите входное отверстие для пилки электролобзика и выпилите вырез по разметке.

Шаг 5. Приклейте монтажную пластину внутри обведенного контура двухсторонним скотчем.

Шаг 6. Струбцинами закрепите направляющие планки вокруг пластины, вставляя прокладки из тонкого картона.

Шаг 7. Удалите пластину и прокладки. Установите в цангу фрезера копирующую фрезу с верхним подшипником. Опирая подошву фрезера на направляющие планки, установите глубину фрезерования 3 мм в крышке стола.

Шаг 8. Начните фрезерование фальца, ведя подшипник фрезы вдоль кромок направляющих планок. Сделайте несколько неглубоких проходов, увеличивая вылет фрезы до достижения глубины на 0,5 мм больше толщины монтажной пластины.

Выровнять монтажную пластину фрезера вровень с поверхностью стола несложно, если установить самоконтрящиеся гайки в углах углубления. Сделав углубление, просверлите в каждом его углу отверстие диаметром 11 и глубиной 6 мм для самоконтрящейся гайки. Убедитесь, что гайки в отверстиях не выступают наружу. Просверлите в центре отверстий для гаек сквозные отверстия для винтов, а затем выполните четыре простые операции, показанные на фото ниже, для монтажа системы регулировки.

Когда клей затвердеет, замените винт длиной 50 мм винтом длиной 13 мм. Чтобы производить регулировку без помощи инструмента, используйте регулировочный винт с увеличенной головкой.

Гладко отшлифуйте кромочные наладки (C), (D) наждачной бумагой зернистостью 220 единиц. Острые края пластика вокруг углубления для монтажной пластины и вдоль паза для углового упора-каретки слегка притупите циклей.

Основание фрезерного стола . Выпилите ножки (E) и стяжки (F) указанной длины, оставив припуск около 25 мм по ширине. Наклоните диск пильного станка на 12° и опилите скосы на кромках стяжек и краях ножек. Выпилите по указанным размерам планку для сетевого шнура (G).

Приклейте стяжки (F) к ножкам (E) и зафиксируйте их струбцинами. Просверлите и раззенкуйте направляющие отверстия через стяжки. Вверните шурупы и удалите струбцины. Приклейте планку для сетевого шнура к стяжке, зафиксировав её струбцинами. Гладко отшлифуйте собранные ножки наждачной бумагой зернистостью 220 единиц.

Положите перевернутую крышку на верстак и приклейте к ней собранные ножки, прижимая их струбцинами. Просверлите и раззенкуйте направляющие отверстия через стяжки в крышку. Вверните в них шурупы 4,5x32 мм с потайной головкой.

Продольный упор . Чтобы упор получился ровным, необходимо тщательно отфуговать кромки перпендикулярно пластям. Вначале выпилите по указанным размерам сам упор (H) и его основание (I) (см. рисунок ниже), добавив припуски около 12 мм по ширине и 25 мм по длине. Отфугуйте одну кромку каждой доски. Установите продольный упор пильного станка, прибавив к окончательной ширине деталей 0,8-1,0 мм, и опилите нестроганные кромки. Установите на строгальном станке соответствующую глубину строгания и отфугуйте только что опиленные кромки. Измерьте точно длину готовой крышки фрезерного стола и прибавьте к этому размеру 1 мм. Опилите упор и его основание по длине в соответствии с полученным размером (добавочный миллиметр позволяет упору двигаться легче). Ленточной пилой или электролобзиком сделайте вырезы 38x38 мм для фрезы в середине обеих деталей. Приклейте упор к основанию и зафиксируйте склейку струбцинами.

Выпилите две заготовки размерами 19x120x190 мм для торцевых пластин (K). Соедините обе заготовки в блок при помощи двухстороннего скотча. Разметьте на верхней заготовке диагональную линию распила и центр отверстия диаметром 6 мм в соответствии с рисунком ниже. Сделайте распил, отшлифуйте кромки до линии разметки и просверлите отверстие. Разъедините торцевые пластины.

Приклейте торцевые пластины (K) к упору (H/I), выровняв их кромки по передней стороне упора, и зафиксируйте склейку струбцинами. Просверлите сквозь торцевые пластины направляющие отверстия в указанных на рисунке местах, раззенкуйте их и вверните шурупы. Пазовым диском, настроенным на ширину алюминиевого профиля с Т-образным пазом, выпилите в собранном упоре (K/H/K) спереди паз. Окончательно отшлифуйте готовый упор абразивом зернистостью 220 единиц.

Выпилите косынки (J) для монтажа патрубка пылеудаления по размерам, указанным на рисунке ниже. Временно установив косынки на упоре, определите и отметьте их точное положение. Затем приклейте их к упору, зафиксировав струбцинами. Когда клей высохнет, приложите к косынкам патрубок с фланцем и отметьте центры монтажных отверстий для шурупов.

Щиток . Выпилите по указанным размерам (см. рисунок ниже) держатель щитка (L). Сделайте закругления радиусом 12 мм на его верхних углах. Чтобы сделать щелевые отверстия, просверлите в указанных местах отверстия диаметром 7 мм, проведите касательные линии от одного отверстия до другого и сделайте вдоль этих линий пропилы, используя лобзиковый станок или электролобзик. Окончательно отшлифуйте держатель наждачной бумагой зернистостью 220 единиц.

Выпилите по указанным размерам щиток (M) из прозрачного акрилового оргстекла толщиной 6 мм. С помощью шлифмашины сделайте на его внешних углах закругления радиусом 12 мм. Двухсторонним скотчем приклейте щиток к держателю, выровняв задние стороны. Просверлите и раззенкуйте монтажные отверстия сквозь щиток (M) в держатель (L). Снимите щиток и отложите его в сторону.

Прижимная гребенка . Из прямослойной кленовой доски толщиной 19 мм выпилите заготовку 51x457 мм для прижимных гребенок. С помощью углового (подвижного) упора на пильном станке сделайте скосы под углом 30° на обоих концах заготовки (см. рисунок ниже). Проведите косые линии поперек заготовки, отступив от концов 67 мм, а затем разметьте радиусы верхних концов обоих прижимов.

Установите в пильный станок обычный диск толщиной 3 мм и поднимите его на высоту 50 мм над пильным столом. Отодвиньте продольный упор на 2 мм от диска. Прижмите к упору длинную кромку заготовки и сделайте пропил до линии разметки, затем осторожно отведите доску назад. Хорошим подспорьем для этой операции будет толкатель с резиновой накладкой, использующийся со строгальным станком. Разверните заготовку на 180° и повторите операцию на другом конце. Отодвиньте продольный упор на 5 мм и сделайте новые пропилы на обоих концах. Повторяйте операции, делая пропилы через равные интервалы до отметки 45 мм. Когда продольный упор будет установлен на этой отметке, опустите пильный диск до высоты 25 мм и опилите кромку заготовки до окончательной ширины.

Просверлите в прижимах (N) отверстия диаметром 7 мм для подвески и щелевых отверстий. Разметьте края щелевых отверстий параллельными линиями и выпилите их с помощью электролобзика или лобзикового станка, затем ленточной пилой выпилите закругления на верхних концах прижимов. Отшлифуйте прижимные гребенки наждачной бумагой зернистостью 220 единиц.

Выпилите по указанным размерам стопорные блоки (O) и просверлите в центре отверстия диаметром 7 мм. Отшлифуйте стопорные блоки наждачной бумагой зернистостью 220 единиц. Стопорные блоки устанавливают вплотную к длинным кромкам прижимных гребенок, чтобы предотвратить их поворот при подаче заготовки.

Есть простой и быстрый способ регулировки давления прижимной гребенки на обрабатываемую заготовку. Сделайте первую пластинку прижима на 3 мм короче остальных. При настройке гребенки прижмите эту первую укороченную пластинку к заготовке. Теперь выровняйте нижние концы остальных пластинок параллельно поверхности фрезерного стола и закрепите гребенку, затянув винт.

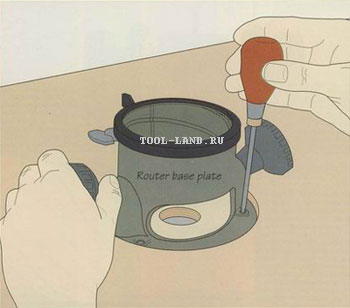

Монтажная пластина . Работа с фрезерным столом станет более удобной и безопасной, если диаметр отверстия в монтажной пластине будет лишь немного превышать диаметр фрезы. Можно приобрести готовую пластину со сменными кольцами, подходящими к различным диаметрам фрез и пригодными для большинства случаев. А можно сделать пластину, точно соответствующую диаметру фрезы. Пластина из березовой фанеры обойдется недорого, а для более солидного варианта рекомендуем выбрать литой поликарбонат. Положите пластину на ровную поверхность лицевой стороной вверх. Снимите с фрезера пластиковую подошву и приклейте ее двухсторонним скотчем к пластине также лицевой стороной вверх. Удостоверьтесь, что подошва расположена точно по центру пластины и ориентирована так, что с установленным в стол фрезером будет удобно работать. Установите в сверлильный станок сверло такого же диаметра, как монтажные отверстия в подошве. Используя их, как направляющие, просверлите через них в пластине соответствующие отверстия. Удалите подошву и раззенкуйте просверленные монтажные отверстия. Теперь прикрепите пластину винтами к выключенному фрезеру и поставьте его на верстак. Зажмите в цанге фрезера короткое сверло диаметром 8 мм и опустите двигатель, чтобы кончик сверла коснулся пластины. Несколько раз поверните цангу рукой, чтобы отметить центр. Снимите монтажную пластину с фрезера. Установите в патрон сверлильного станка кольцевую пилу-коронку или кольцевой резак и по готовой метке сделайте в пластине центральное отверстие требуемого диаметра.

Отделка и добавление фурнитуры . Дополнительно отшлифуйте места, которые в этом нуждаются. Следуя инструкциям на банке, нанесите два слоя проникающего масляного покрытия на все деревянные детали, включая углубление для монтажной пластины фрезера и паз для углового упора. По сравнению с лаком или краской масляные покрытия легче освежить, нанеся их повторно. Они также надежно пропитывают пазы, отверстия и углубления, не уменьшая их размеры.

Ножовкой по металлу отпилите куски алюминиевого профиля с Т-образным пазом в соответствии с длиной стола и параллельного упора. У опиленных концов придется просверлить и раззенковать новые монтажные отверстия. Через них в профиле просверлите направляющие отверстия в крышке стола и упоре; закрепите оба отрезка профиля шурупами.

Установите дополнительный кнопочный выключатель.

Прикрепите предохранительный щиток (M) к держателю (L) латунными шурупами 4,5x25 мм с потайной головкой. Установите собранный щиток, прижимные гребенки со стопорными блоками на параллельный упор, а его в свою очередь - на фрезерный стол, используя для крепления болты с шестигранной головкой, шайбы и ручки-маховички с гайками, как показано на рисунках. Прикрепите шурупами патрубок пылеудаления к косынкам на задней стороне упора.

Вверните в самоконтрящиеся гайки регулировочные винты. Шлифовкой углов монтажной пластины фрезера добейтесь ее плотной посадки в углубление крышки стола.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Получив садовый участок, я затеял столярничать. После 10-15 лет у меня в мастерской скопилась коллекция электроинструмента, насчитывающая 27 наименований. Особенное место в ней занимает ручная фрезерная машина, которая даёт возможность столяру-любителю делать из дерева профессиональные предметы хорошего качества. С её помощью возможно быстро и аккуратненько профилировать кромки и выполнять соединения. Впрочем вскоре работать фрезерной машинкой как ручным инструментом мне стало некомфортно.

Впервые я почувствовал необходимость иметь фрезерный станок, когда делал деревянную решётку для бани: надо было изготовить 40 планок овального сечения. Пришлось соорудить простейший фрезерный стол. Установил на металлическую станину лист ДСП с отверстием посередине, прикрепил к 10-мм листу фанеры старенькую фрезерную машинку и закрепил его на ДСП - фрезерный стол готов. Работать с ним оказалось удобно, но вскоре захотелось лучшего.

Проштудировав полтора десятка сайтов самодельщиков, понял, что можно изготовить очень даже неплохой фрезерный станок, к тому же в бюджетном варианте. Начал с разработки проекта.

Основные размеры станка определили два имеющихся у меня изделия: металлическая станина, подобранная на свалке, и ручной фрезер SPARKY X 205СЕ мощностью 2050 Вт.

Фрезерный стол для фрезера своими руками: чертежи

Столешница фрезерного стола

Вырезал столешницу в размер. Разметил согласно чертежу необходимые отверстия, пазы и проём под монтажную панель. Вырезал проём с помощью электролобзика.

Приготовил направляющие бруски для копирующей фрезы. Высота брусков должна быть такова, чтобы копирующая фреза с верхним подшипником при обработке фальца была в постоянном контакте с ними.

Установил монтажную пластину на столешницу, закрепил струбцинами два длинных бруска и прикрепил к ним два коротких с помощью степлера (фото 7). Для обеспечения гарантированного зазора между фальцем и монтажной пластиной использовал с каждой стороны тонкие прокладки толщиной 0,2 мм.

Для надёжности короткие направляющие бруски прикрепил к длинным с помощью небольших угольников.

Снял копирующие бруски. Зачистил с помощью шкурки кромки фальца и проёма.

Используя монтажную пластину как шаблон, просверлил по углам крепёжные отверстия. С обратной стороны столешницы установил в крепёжные отверстия врезные мебельные гайки.

Отфрезеровал с помощью 19-мм фрезы три паза под алюминиевые направляющие, которые закрепил в пазах саморезами. Столешница фрезерного станка готова.

Лифт для фрезерного стола
